014 - Colpo - Per sistema

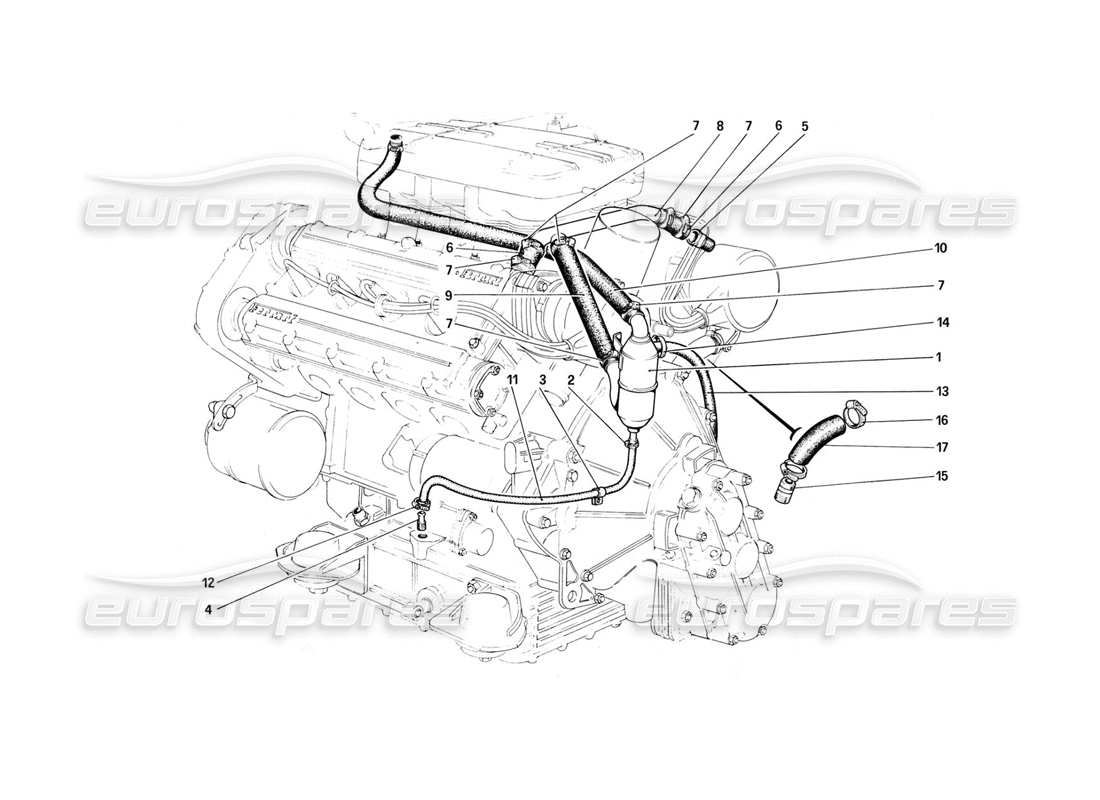

Ferrari 308 (1981) GTBi/GTSi Blow - By System Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 115461
CORPO SFIATO
da £470,38
da £470,38
# 002
MPN: 10168790
CLIP DEL GIUBILEO
# 003
MPN: 10450490
STAFFA/SUPPORTO
da £0,47
da £0,47
# 004
MPN: 115934
UNIONE
da £6,78
da £6,78
# 005
MPN: 106883
UNIONE
da £45,85
da £45,85
# 006
MPN: 116783
TUBO SFIATO OLIO
da £31,64
da £31,64
Questa parte sostituisce il numero di parte 106335
# 007
MPN: 13000490
CLIP DEL GIUBILEO
da £0,48
da £0,48
Questa parte sostituisce il numero di parte 10169090 - e 3 altro. Fare clic per visualizzare i dettagli
# 008
MPN: 106982
TUBO
da £158,70
da £158,70
Questa parte sostituisce il numero di parte 106985
# 009
MPN: 116788
TUBO DAL 3 VIE AL CORPO SFIATO
da £26,85
da £26,85
Questa parte sostituisce il numero di parte 115368 - e 1 altro. Fare clic per visualizzare i dettagli
# 010
MPN: 116791
TUBO DAL CORPO SFIATO ALLA PRESA ARIA
da £128,49
da £128,49
Questa parte sostituisce il numero di parte 115367
# 011
MPN: 106338
TUBO DAL CORPO SFIATO ALLA COPPA
Superamento
Superamento
# 012
MPN: 10168890
CLIP DEL GIUBILEO
da £1,05
da £1,05
# 013
MPN: 115366
TUBO PER SFIATO SULLA CAMPANA FRIZIONE
da £17,85
da £17,85
# 014
MPN: 102604
CLIP DEL GIUBILEO
Superamento
Superamento
# 015
MPN: 102705
UNIONE
da £79,26
da £79,26
# 016
MPN: 10169290
CLIP DEL GIUBILEO
Superamento
Superamento
# 017
MPN: 106981
tubo flessibile
da £67,26
da £67,26
