028 - Sistema idraulico dei freni

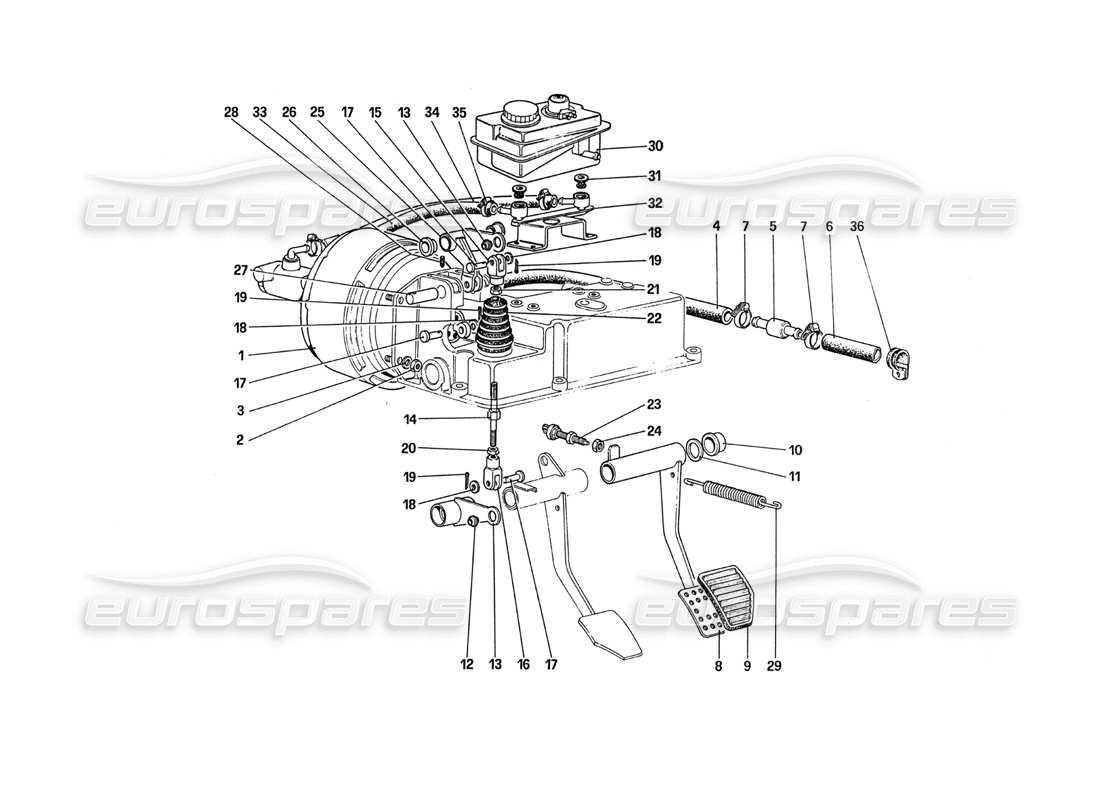

Ferrari 288 GTO Brake Hydraulic System Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 124468
SERVOFRENO
# 002
MPN: 16104411
NOCE
da £0,47
da £0,47
# 003
MPN: 12601371
Rondella
Superamento
Superamento
# 004
MPN: 110749
TUBO DAL SERVIZIO FRENO ALLA VALVOLA
Superamento
Superamento
# 005
MPN: 128435
VALVOLA DI NON RITORNO
da £99,01
da £99,01
Questa parte sostituisce il numero di parte 101538 - e 3 altro. Fare clic per visualizzare i dettagli
# 006
MPN: 110746
TUBO DA VALVOLA A MOTORE
da £32,60
da £32,60
# 007
MPN: 13000390
MORSETTO
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 12179590 - e 1 altro. Fare clic per visualizzare i dettagli
# 008
MPN: 119528
PEDALE DEL FRENO
da £0,47
da £0,47
# 009
MPN: 106950
COPERTURA PEDALE
da £11,89
da £11,89
# 010
MPN: 124686
CESPUGLIO
da £4,76
da £4,76
# 011
MPN: 112127
SPESSO, 0,9MM.
Possibile raccordo
da £0,47
da £0,47
# 011
MPN: 112128
SPESSORE, 1,0 MM.
Possibile raccordo
da £24,97
da £24,97
# 011
MPN: 112129
SPESSORE, 1,1 MM.
Possibile raccordo
da £0,47
da £0,47
# 011
MPN: 112130
SPESSORE, 1,2 MM.
Possibile raccordo
da £0,47
da £0,47
# 011
MPN: 112131
SPESSORE, 1,3 MM.
Possibile raccordo
da £0,47
da £0,47
# 012
MPN: 121217
LEVA DEL FRENO
da £25,21
da £25,21
# 013
MPN: 100424
GIUNTO A SFERA
da £41,51
da £41,51
# 014
MPN: 119164
TIRANTE
da £51,56
da £51,56
# 015
MPN: 104910
FORCELLA, FILETTO DESTRO
da £4,22
da £4,22
# 016
MPN: 104911
FORCELLA FILETTO SINISTRO
da £10,33
da £10,33
# 017
MPN: 10033411
SPILLO
da £42,00
da £42,00
Questa parte sostituisce il numero di parte 10033441 - e 3 altro. Fare clic per visualizzare i dettagli
# 018
MPN: 103167
Rondella
da £1,94
da £1,94
# 019
MPN: 10796440
COPPIGLIA
Superamento
Superamento
Questa parte sostituisce il numero di parte 264555
# 020
MPN: 103157
DADO FILETTO SINISTRO
Ad esaurimento utilizzare n. 10788711
da £1,05
da £1,05
# 021
MPN: 103160
DADO FILETTO DESTRO
Ad esaurimento utilizzare n. 11690911
da £1,16
da £1,16
# 022
MPN: 112157
SOFFIETTO
da £0,50
da £0,50
# 023
MPN: 101663
INTERRUTTORE LUCE STOP (2 MORSETTI)
da £23,05
da £23,05
Questa parte sostituisce il numero di parte 4177124 - e 13 altro. Fare clic per visualizzare i dettagli
# 024
MPN: 101662
NOCE
da £2,53
da £2,53
Questa parte sostituisce il numero di parte 660523
# 025
MPN: 121219
LEVA SERVOFRENO
da £25,14
da £25,14
# 026
MPN: 124586
CESPUGLIO
da £3,72
da £3,72
# 027
MPN: 124714
PERNO PER LEVA DI RITORNO
da £52,24
da £52,24
# 028
MPN: 13736911
VITE
da £0,47
da £0,47
# 029
MPN: 104895
MOLLA DI RITORNO DEL PEDALE
da £3,04
da £3,04
# 030
MPN: 108802/A
SERBATOIO FRENO
da £75,86
da £75,86
Questa parte sostituisce il codice articolo 119566 che abbiamo in magazzino - e 1 altro. Fare clic per visualizzare i dettagli
# 031
MPN: 175189
ANELLO DI TENUTA
da £13,26
da £13,26
Questa parte sostituisce il numero di parte 106625
# 032
MPN: 123259
staffa
da £216,54
da £216,54
# 033
MPN: 123264
TUBO
Superamento
Superamento
# 034
MPN: 123265
TUBO
da £4,23
da £4,23
# 035
MPN: 13000390
MORSETTO
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 12179590 - e 1 altro. Fare clic per visualizzare i dettagli
# 036
MPN: 10450690
MORSETTO
da £0,47
da £0,47
