023 - Sistema di riscaldamento

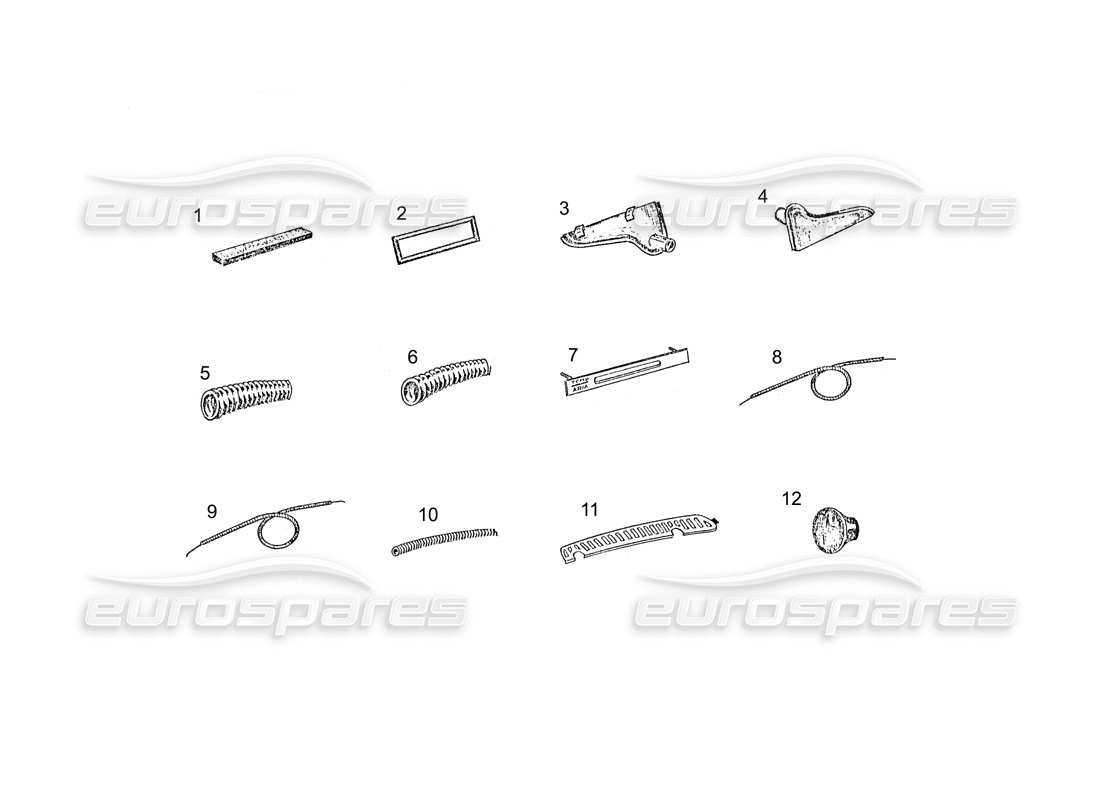

Ferrari 250 GT (Coachwork) Heater System Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 239-86-080-00
PROFILATO GOMMA P. GUERNIZ. APPAR. RISCALDO. E BOCCHETTE
# 002
MPN: 241-86-090-00
SQUILLO
Modif. DVN 101
# 003
MPN: 241-86-102-00
BOCCHETTA D. SBRINATORE - DIS. 73074
Modif. DVN 101
# 004
MPN: 241-86-103-00
BOCCHETTA S. SCONGELATORE - DIS. 73075
Modif. DVN 101
# 005
MPN: 241-86-120-00
TUBO GOMMA COLLEGAM. VENTILATORE ALLA BOCCHETTA D. - DIS. 73076
Modif. DVN 101
# 006
MPN: 241-86-121-00
TUBO GOMMA COLLEGAM. VENTILATORE ALLA BOCCHETTA S. - DIS. 73077
Modif. DVN 101
# 007
MPN: 239-86-202-00
MOSTRINA PER LEVETTE COMANDO RISCALDATORE
Solo mostrina Modif. DVN 101
# 008
MPN: 239-86-220-00
GUAINA RIV. PLASTICA CON FILO COMANDO RUBINETTO
# 009
MPN: 239-86-222-00
GUAINA RIV. PLASTICA CON FILO COMANDO RISCALDATORE
# 010
MPN: 239-86-312-00
TUBO GOMMA COLLEGAM. RISCALDATORE AL MOTORE
Modif. DVN 30
# 011
MPN: 239-86-500-00
PRESA ARIA CROMATA PER APPARECCHIO RISCALDATORE
da £43,10
da £43,10
# 012
MPN: 241-86-520-00
POMELLO PER TIRANTE PRESA ARIA
Dalla 101ˆ vett
