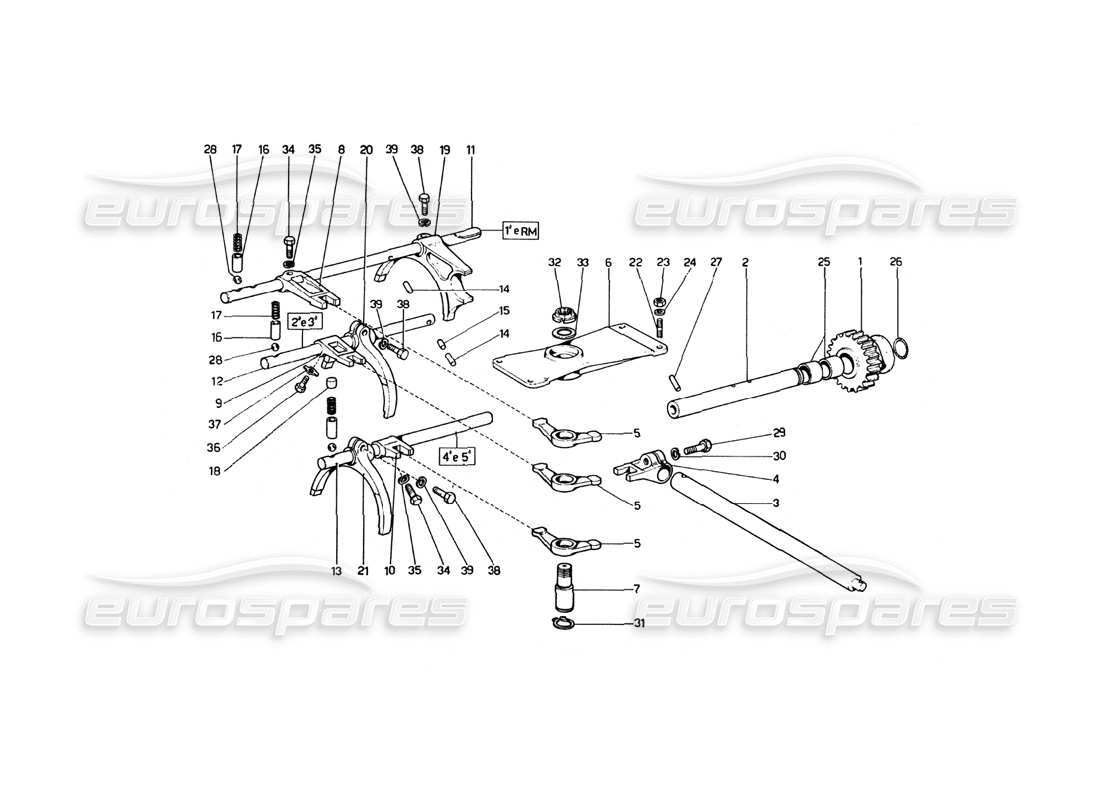

023 - Comandi interni del cambio
Ferrari 246 Dino (1975) Gearbox Inner Controls Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 523910
INGRANAGGIO FOLLE R.M.
da £199,67
da £199,67
# 002
MPN: 524465
PERNO
Dopo esauro. N. 607E-523911 e fino al N. 04110
da £145,59
da £145,59
Questa parte sostituisce il numero di parte 523911
# 002
MPN: 524591
PERNO
Vale dal N. 04112
da £146,77
da £146,77
# 002
MPN: 552911
PERNO
Vale fino ad esaurimento
# 003
MPN: 105733
ALBERO PER LEVA
Dopo esauro. N. 607E-523948
Superamento
Superamento
# 003
MPN: 523949
ALBERO PER LEVA INTERNA COM. CAMBIO
Fino esauro. N 607E-523948
da £177,82
da £177,82
# 004
MPN: 106213
LEVA
Dopo esauro. N. 607E-524962
da £81,16
da £81,16
Questa parte sostituisce il numero di parte 525010 - e 1 altro. Fare clic per visualizzare i dettagli
# 004
MPN: 524962
LEVA
Dopo esaur. N. 607E-523950 e fino ad esaurimento
da £133,93
da £133,93
# 004
MPN: 91523950
LEVA
Vale fino ad esaurimento
# 005
MPN: 104265
BILANCIERE INTERNO
da £134,54
da £134,54
Questa parte sostituisce il numero di parte 523951 - e 1 altro. Fare clic per visualizzare i dettagli
# 006
MPN: 104203
SUPPORTO
Superamento
Superamento
# 007
MPN: 104266
PERNO
da £77,75
da £77,75
# 008
MPN: 106214
FORCELLA SELETTRICE 1ST VELOCITÀ E RETROMARCIA
Dopo esauro. N. 607E-524963
da £178,64
da £178,64
Questa parte sostituisce il numero di parte 525011
# 008
MPN: 523955
FORCELLA SELETTRICE 1ST VELOCITÀ E RETROMARCIA
Vale fino ad esaurimento
# 008
MPN: 524963
FORCELLA SELETTRICE 1ST VELOCITÀ E RETROMARCIA
Dopo esaur. N. 607E-523955 e fino ad esaurimento
# 009
MPN: 106215
FORCELLA SELETTRICE 2ª e 3ª VELOCITÀ
Dopo esauro. N. 607E-524964
da £150,66
da £150,66
Questa parte sostituisce il numero di parte 525012
# 009
MPN: 523956
FORCELLA SELETTRICE 2ª e 3ª VELOCITÀ
Vale fino ad esaurimento
# 009
MPN: 524964
FORCELLA SELETTRICE 2ª e 3ª VELOCITÀ
Dopo esaur. N. 607E-523956 e fino ad esaurimento
# 010
MPN: 106216
FORCELLA SELETTRICE 4ª e 5ª VELOCITÀ
Dopo esaur, N. 607E-524965
da £152,81
da £152,81
Questa parte sostituisce il numero di parte 525013
# 010
MPN: 523957
FORCELLA SELETTRICE 4ª e 5ª VELOCITÀ
Vale fino ad esaurimento
# 010
MPN: 524965
FORCELLA SELETTRICE 4ª e 5ª VELOCITÀ
Dopo esaur. N. 607E-523957 e fino ad esaurimento
# 011
MPN: 523958
ASTA COMANDO 1 A VEL. ERM
da £190,99
da £190,99
# 012
MPN: 523959
ASTA COMANDO 2 AE 3. UN VEL.
da £176,99
da £176,99
# 013
MPN: 523960
ASTA COMANDO 4. EA 5. UN VEL.
da £176,99
da £176,99
# 014
MPN: 104276
RULLINI ARRESTO ASTE LATERALE!
Dopo esaur. N. 103010
da £5,72
da £5,72
Questa parte sostituisce il numero di parte 523961
# 014
MPN: 106374
RULLINO ARRESTO ASTE LATERALE!
Dopo esauro. N. 607E-523962
da £28,28
da £28,28
Questa parte sostituisce il numero di parte 525087
# 015
MPN: 10-30-10
RULLINO ARRESTO ASTA CENTRALE
Vale fino ad esaurimento
da £15,84
da £15,84
# 015
MPN: 106375
RULLINO ARRESTO ASTA CENTRALE
Dopo esauro. N. 607E-523962
da £13,80
da £13,80
Questa parte sostituisce il numero di parte 525086
# 016
MPN: 104277
CESPUGLIO
da £64,68
da £64,68
Questa parte sostituisce il numero di parte 523975
# 017
MPN: 100750
PRIMAVERA
da £0,91
da £0,91
Questa parte sostituisce il numero di parte 523899
# 018
MPN: 104278
DISTANZIALE PER MOLLA
da £22,23
da £22,23
Questa parte sostituisce il numero di parte 523963
# 019
MPN: 523964
FORCELLA SELETTORE 1ST E RETROMARCIA
Montare sui manicotti N 100739 e 104553
Superamento
Superamento
# 019
MPN: 524902
FORCELLA SELETTRICE 1.A VELOCITÀ. E INVERSO
Montare con manicotto N 104973
da £408,45
da £408,45
Questa parte sostituisce il numero di parte 523964
# 020
MPN: 523965
FORCELLA SELETTORE 2. A E 3. UNA VELOCITÀ
Montare sui manicotti N 100739 e 104553
Superamento
Superamento
# 020
MPN: 524903
FORCELLA SELETTRICE 2.A E 3.A VELOCITÀ
Montare con manicotto N 104973
da £473,32
da £473,32
Questa parte sostituisce il numero di parte 523965
# 021
MPN: 523966
FORCELLA SELETTORE 4. A E 5.VELOCITÀ
Montare sui manicotti N 100739 e 104553
Superamento
Superamento
# 021
MPN: 524904
FORCELLA SELETTORE 4. A E 5.VELOCITÀ
Montare con manicotto N 104973
da £861,26
da £861,26
Questa parte sostituisce il numero di parte 523966
# 022
MPN: 11500120
PERNO FILETTATO
Superamento
Superamento
# 023
MPN: 15896211
NOCE
Superamento
Superamento
Questa parte sostituisce il numero di parte 15896210
# 024
MPN: 11197774
Rondella
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 11197770 - e 3 altro. Fare clic per visualizzare i dettagli
# 025
MPN: 95870317
CESPUGLIO
da £6,28
da £6,28
# 026
MPN: 95860063
ANELLO DI TENUTA
Vale fino N 04110
da £1,38
da £1,38
Questa parte sostituisce il numero di parte 130295
# 027
MPN: 10336110
SPILLO
# 028
MPN: 101612
Tradurre......
da £0,71
da £0,71
Questa parte sostituisce il numero di parte 93309
# 029
MPN: 16043621
BULLONE
da £1,11
da £1,11
# 030
MPN: 127496
Rondella
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 10516671 - e 2 altro. Fare clic per visualizzare i dettagli
# 031
MPN: 11066876
ANELLO SEEGER
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 11066875
# 032
MPN: 10-32-25
GHIERA
da £20,52
da £20,52
# 033
MPN: 94830
Rondella
# 034
MPN: 16043521
BULLONE
Superamento
Superamento
# 035
MPN: 127496
Rondella
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 10516671 - e 2 altro. Fare clic per visualizzare i dettagli
# 036
MPN: 104279
BULLONE
da £20,23
da £20,23
Questa parte sostituisce il numero di parte 95176 - e 1 altro. Fare clic per visualizzare i dettagli
# 037
MPN: 103587
PIATTO
da £5,85
da £5,85
Questa parte sostituisce il numero di parte 92692 - e 1 altro. Fare clic per visualizzare i dettagli
# 038
MPN: 16043521
BULLONE
Superamento
Superamento
# 039
MPN: 127496
Rondella
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 10516671 - e 2 altro. Fare clic per visualizzare i dettagli
-part-diagram-024.webp "FERRARI 246 DINO (1975) DIFFERENZIALE E SEMIASSI DIAGRAMMA DELLE PARTI")
-part-diagram-025.webp "FERRARI 246 DINO (1975) SISTEMA IDRAULICO DEI FRENI DIAGRAMMA DELLE PARTI")
-part-diagram-026.webp "FERRARI 246 DINO (1975) IMPIANTO FRENO IDRAULICO SU RUOTE DIAGRAMMA DELLE PARTI")
-part-diagram-027.webp "FERRARI 246 DINO (1975) PINZE PER FRENI ANTERIORI E POSTERIORI E FRENO A MANO DIAGRAMMA DELLE PARTI")
-part-diagram-028.webp "FERRARI 246 DINO (1975) CONTROLLO DEL FRENO A MANO DIAGRAMMA DELLE PARTI")
-part-diagram-029.webp "FERRARI 246 DINO (1975) CONTROLLO DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-030.webp "FERRARI 246 DINO (1975) SCATOLA STERZO E TIRANTI DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-031.webp "FERRARI 246 DINO (1975) SOSPENSIONE ANTERIORE - AMMORTIZZATORE DIAGRAMMA DELLE PARTI")
-part-diagram-032.webp "FERRARI 246 DINO (1975) SOSPENSIONE ANTERIORE - BRACCI TRASVERSALI DIAGRAMMA DELLE PARTI")
-part-diagram-033.webp "FERRARI 246 DINO (1975) SOSPENSIONE POSTERIORE - AMMORTIZZATORE DIAGRAMMA DELLE PARTI")
-part-diagram-034.webp "FERRARI 246 DINO (1975) SOSPENSIONE POSTERIORE - BRACCI TRASVERSALI DIAGRAMMA DELLE PARTI")
-part-diagram-035.webp "FERRARI 246 DINO (1975) RUOTE DIAGRAMMA DELLE PARTI")
-part-diagram-036.webp "FERRARI 246 DINO (1975) ACCENSIONE DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-037.webp "FERRARI 246 DINO (1975) SISTEMA DI GENERAZIONE DI CORRENTE - MOTORE DI AVVIAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-038.webp "FERRARI 246 DINO (1975) KIT DI STRUMENTI DIAGRAMMA DELLE PARTI")
-part-diagram-039.webp "FERRARI 246 DINO (1975) SISTEMA DI ARIA CONDIZIONATA DIAGRAMMA DELLE PARTI")
-part-diagram-040.webp "FERRARI 246 DINO (1975) ARIA CONDIZIONATA E ALTRE PARTI DIAGRAMMA DELLE PARTI")
-part-diagram-041.webp "FERRARI 246 DINO (1975) COMANDO ACCELERATORE (VARIANTI PER VERSIONI RHD) DIAGRAMMA DELLE PARTI")
-part-diagram-042.webp "FERRARI 246 DINO (1975) PEDALIERA - COMANDO FRIZIONE (VARIANTI PER VERSIONI RHD) DIAGRAMMA DELLE PARTI")
-part-diagram-043.webp "FERRARI 246 DINO (1975) IMPIANTO FRENO IDRAULICO (VARIANTI PER VERSIONI RHD) DIAGRAMMA DELLE PARTI")
-part-diagram-044.webp "FERRARI 246 DINO (1975) POMPA DELL'ARIA E ALTERNATORE DIAGRAMMA DELLE PARTI")
-part-diagram-045.webp "FERRARI 246 DINO (1975) VALVOLA DEVIATRICE E TUBAZIONI (VARIANTI PER VERSIONI USA) DIAGRAMMA DELLE PARTI")
-part-diagram-046.webp "FERRARI 246 DINO (1975) DISPOSITIVO FAST IDLE (VARIANTI PER VERSIONI USA) DIAGRAMMA DELLE PARTI")
-part-diagram-047.webp "FERRARI 246 DINO (1975) IMPIANTO DI SCARICO (VARIANTI PER VERSIONI USA) DIAGRAMMA DELLE PARTI")
-part-diagram-048.webp "FERRARI 246 DINO (1975) FILTRO ARIA CON DISPOSITIVO ANT-SMOG (VARIANTI PER VERSIONI USA) DIAGRAMMA DELLE PARTI")
-part-diagram-049.webp "FERRARI 246 DINO (1975) IMPIANTO ALIMENTAZIONE (VARIANTI PER VERSIONI USA) DIAGRAMMA DELLE PARTI")
-part-diagram-050.webp "FERRARI 246 DINO (1975) IMPIANTO FRENO IDRAULICO SU RUOTE (VARIANTI PER VERSIONI USA) DIAGRAMMA DELLE PARTI")
-part-diagram-051.webp "FERRARI 246 DINO (1975) COMANDO STERZO, ACCENSIONE MOTORE E COMANDI ESTERNI CAMBIO (VARIANTI PER VERSIONI USA) DIAGRAMMA DELLE PARTI")
-part-diagram-101.webp "FERRARI 246 DINO (1975) COPERTURA CORPOREA DIAGRAMMA DELLE PARTI")
-part-diagram-102.webp "FERRARI 246 DINO (1975) SCOCCA - ELEMENTI ESTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-103.webp "FERRARI 246 DINO (1975) SCOCCA - ELEMENTI INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-104.webp "FERRARI 246 DINO (1975) SCOCCA - ELEMENTI INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-105.webp "FERRARI 246 DINO (1975) SCOCCA - ELEMENTI INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-106.webp "FERRARI 246 DINO (1975) COPERCHIO DELLO SCOMPARTO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-107.webp "FERRARI 246 DINO (1975) COPERCHIO E MOQUETTE DEL VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-108.webp "FERRARI 246 DINO (1975) COPERCHIO DEL VANO BAGAGLI DIAGRAMMA DELLE PARTI")
-part-diagram-109.webp "FERRARI 246 DINO (1975) PORTE DIAGRAMMA DELLE PARTI")
-part-diagram-110.webp "FERRARI 246 DINO (1975) PARAURTI E MODANATURE DIAGRAMMA DELLE PARTI")
-part-diagram-111.webp "FERRARI 246 DINO (1975) OCCHIALI DIAGRAMMA DELLE PARTI")
-part-diagram-112.webp "FERRARI 246 DINO (1975) RIFINITURE INTERNE E CRUSCOTTO DIAGRAMMA DELLE PARTI")
-part-diagram-113.webp "FERRARI 246 DINO (1975) RIFINITURE INTERNE E SEDILI DIAGRAMMA DELLE PARTI")
-part-diagram-114.webp "FERRARI 246 DINO (1975) MOQUETTE DIAGRAMMA DELLE PARTI")
-part-diagram-115.webp "FERRARI 246 DINO (1975) STRUMENTI E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-116.webp "FERRARI 246 DINO (1975) FUSIBILI E RELÈ DIAGRAMMA DELLE PARTI")
-part-diagram-117.webp "FERRARI 246 DINO (1975) LUCI DIAGRAMMA DELLE PARTI")
-part-diagram-118.webp "FERRARI 246 DINO (1975) TERGICRISTALLO, RONDELLA E AVVISATORE ACUSTICO DIAGRAMMA DELLE PARTI")
-part-diagram-119.webp "FERRARI 246 DINO (1975) SISTEMA DI RISCALDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-001.webp "FERRARI 246 DINO (1975) BASAMENTO E TESTATE DIAGRAMMA DELLE PARTI")
-part-diagram-002.webp "FERRARI 246 DINO (1975) COPPA DELL'OLIO - CAMBIO E DIFFERENZIALE DIAGRAMMA DELLE PARTI")
-part-diagram-003.webp "FERRARI 246 DINO (1975) ALBERO MOTORE - BIELLE E PISTONI DIAGRAMMA DELLE PARTI")
-part-diagram-004.webp "FERRARI 246 DINO (1975) VOLANO E SCATOLA DEL CAMBIO INTERMEDIO DIAGRAMMA DELLE PARTI")
-part-diagram-005.webp "FERRARI 246 DINO (1975) CONTROLLO DEL TEMPO DIAGRAMMA DELLE PARTI")
-part-diagram-006.webp "FERRARI 246 DINO (1975) TEMPISTICA DIAGRAMMA DELLE PARTI")
-part-diagram-007.webp "FERRARI 246 DINO (1975) SISTEMA DI ALIMENTAZIONE CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-008.webp "FERRARI 246 DINO (1975) FILTRO DELL'ARIA E COLLETTORI DIAGRAMMA DELLE PARTI")
-part-diagram-009.webp "FERRARI 246 DINO (1975) CARBURATORE WEBER (40 DCNF-13) DIAGRAMMA DELLE PARTI")
-part-diagram-010.webp "FERRARI 246 DINO (1975) CONTROLLO DELL'ACCELERATORE DIAGRAMMA DELLE PARTI")
-part-diagram-011.webp "FERRARI 246 DINO (1975) COLPO - PER SISTEMA DIAGRAMMA DELLE PARTI")
-part-diagram-012.webp "FERRARI 246 DINO (1975) ASSEMBLAGGIO TUBI DI SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-013.webp "FERRARI 246 DINO (1975) LUBRIFICAZIONE DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-014.webp "FERRARI 246 DINO (1975) SISTEMA DI RAFFREDDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-015.webp "FERRARI 246 DINO (1975) POMPA DELL'ACQUA E TUBI DIAGRAMMA DELLE PARTI")
-part-diagram-016.webp "FERRARI 246 DINO (1975) PEDALIERA - CONTROLLO FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-017.webp "FERRARI 246 DINO (1975) DISINNESTO DELLA FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-018.webp "FERRARI 246 DINO (1975) GRUPPO FRIZIONE E COPERCHIO DIAGRAMMA DELLE PARTI")
-part-diagram-019.webp "FERRARI 246 DINO (1975) TRASMISSIONE DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-020.webp "FERRARI 246 DINO (1975) INGRANAGGIO DELL'ALBERO PRINCIPALE DIAGRAMMA DELLE PARTI")
-part-diagram-021.webp "FERRARI 246 DINO (1975) INGRANAGGI DELL'ALBERO DI RINVIO DIAGRAMMA DELLE PARTI")
-part-diagram-022.webp "FERRARI 246 DINO (1975) COMANDI ESTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
