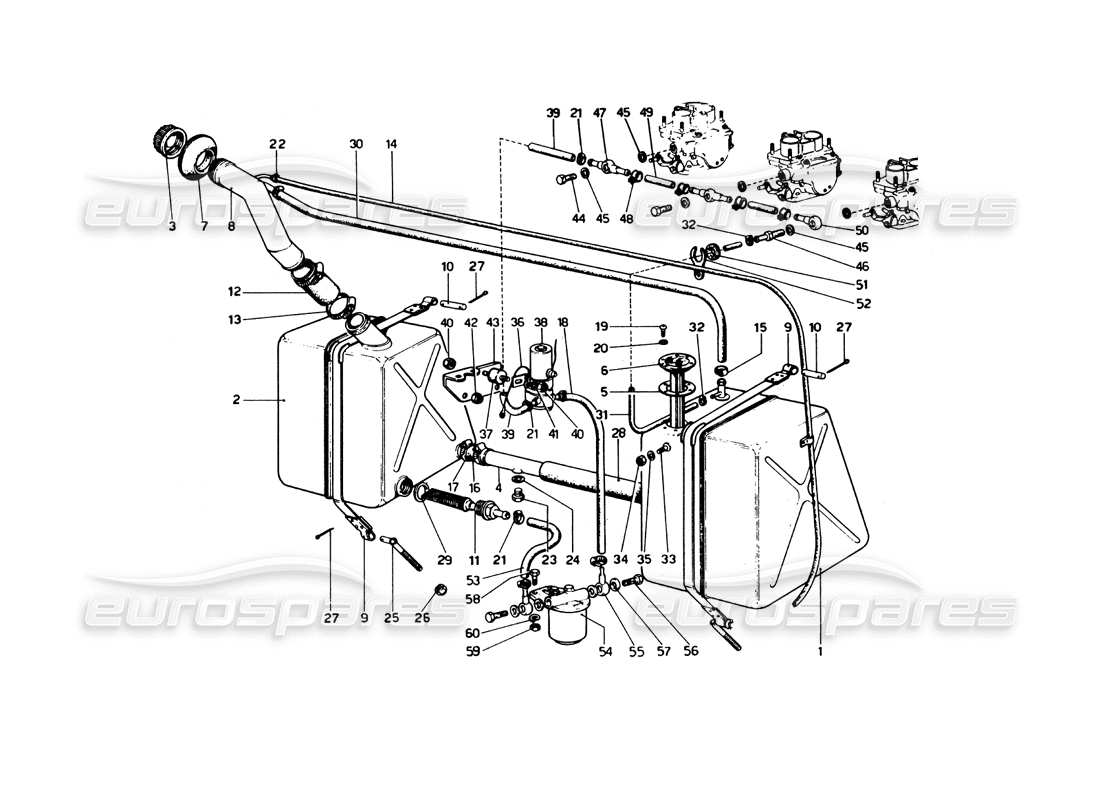

007 - Sistema di alimentazione carburante
Ferrari 246 Dino (1975) Fuel System Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001

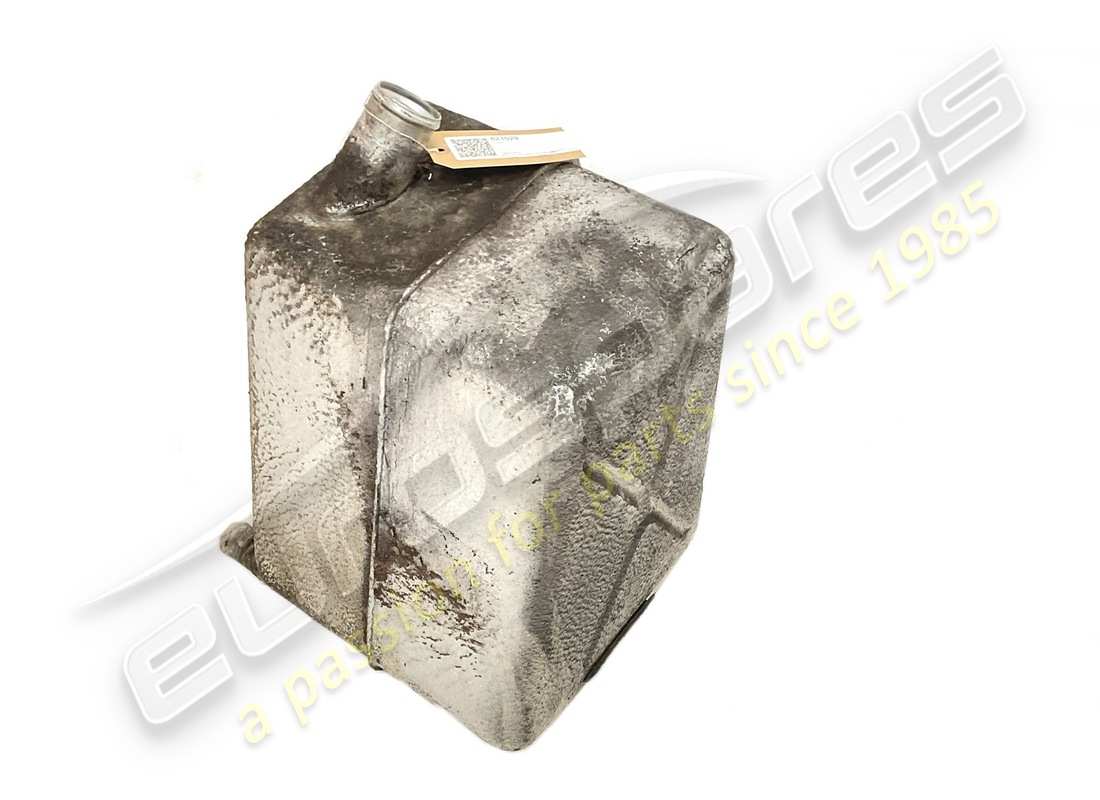

MPN: 820882
SERBATOIO CARBURANTE DESTRO
da £2.094,75
da £2.094,75
# 001

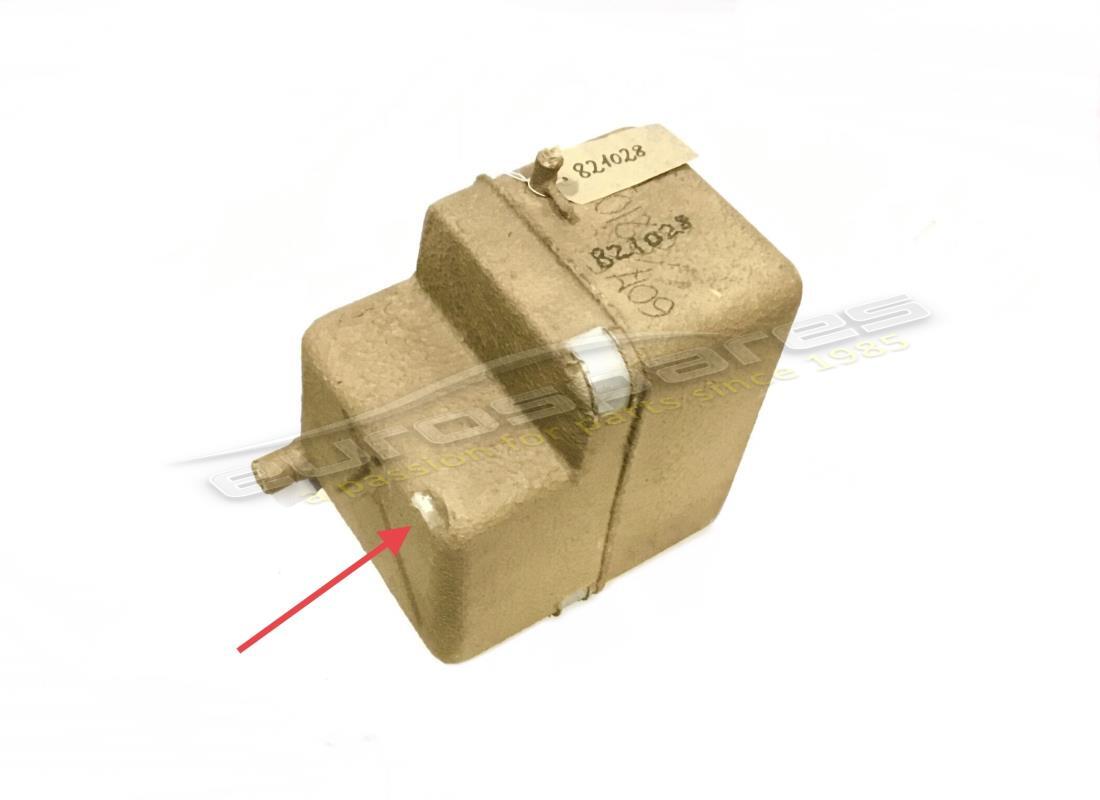

MPN: 821028
SERBATOIO CARBURANTE DESTRO - VERSIONE AC
da £2.415,00
da £2.415,00
# 002

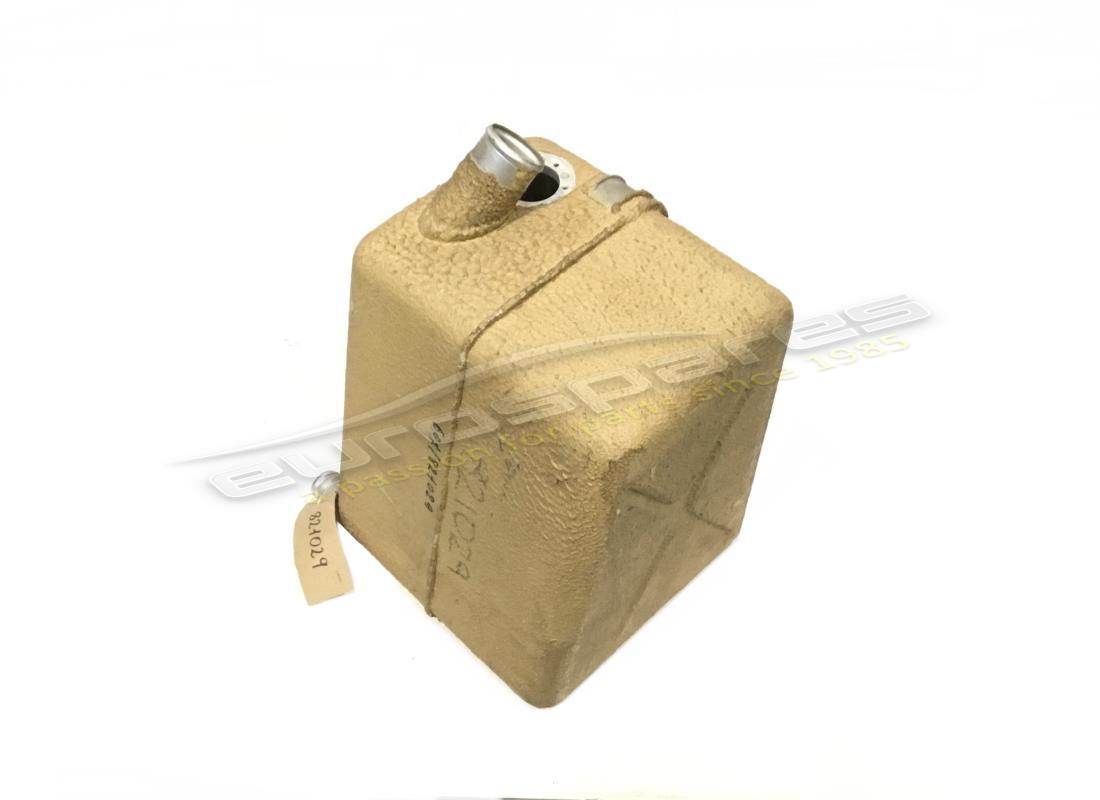

MPN: 821029
SERBATOIO CARBURANTE SINISTRO - AC
da £2.573,42
da £2.573,42
# 004
MPN: 820730
TUBO COLLEGAMENTO SERBATOI
da £95,00
da £95,00
# 005
MPN: 101462
GUARNIZIONE
da £13,47
da £13,47
Questa parte sostituisce il numero di parte 820925 - e 1 altro. Fare clic per visualizzare i dettagli
# 006
MPN: MC3701/100
SENSORE LIVELLO CARBURANTE (UNIVERSALE)
da £83,95
da £83,95
Questa parte sostituisce il numero di parte 108644 - e 5 altro. Fare clic per visualizzare i dettagli
# 007
MPN: 101465
SQUILLO
da £45,30
da £45,30
Questa parte sostituisce il numero di parte 821287 - e 3 altro. Fare clic per visualizzare i dettagli
# 008
MPN: 820860
TUBO DI INGRESSO CARBURANTE
da £513,32
da £513,32
# 009
MPN: 820885
GIUNTO
Per Berlina vale fino N. 05334 e vale per Spyder dal N. 05336
da £134,69
da £134,69
# 009
MPN: 821364
GIUNTO
Solo per Spyder fino N. 05334
Superamento
Superamento
# 009
MPN: 821529
GIUNTO CON PERNO
Vale solo per Berlina dal N. 05336
# 011
MPN: 102600
filtro
da £197,36
da £197,36
Questa parte sostituisce il numero di parte 820960 - e 1 altro. Fare clic per visualizzare i dettagli
# 011
MPN: 104528
filtro
da £377,82
da £377,82
Questa parte sostituisce il numero di parte 821360
# 012
MPN: 95458
MANICA
da £44,27
da £44,27
# 013
MPN: 95028
CLIP DEL GIUBILEO
# 014
MPN: 821179
TUBO (MT 3)
Superamento
Superamento
# 015
MPN: 13000390
CLIP DEL GIUBILEO
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 12179590 - e 1 altro. Fare clic per visualizzare i dettagli
# 016
MPN: 114277
MANICA
da £69,76
da £69,76
Questa parte sostituisce il numero di parte 101468 - e 1 altro. Fare clic per visualizzare i dettagli
# 017
MPN: 12173090
CLIP DEL GIUBILEO
Superamento
Superamento
Questa parte sostituisce il numero di parte 105672
# 018
MPN: 821086
TUBO
da £7,23
da £7,23
# 019
MPN: 10374911
VITE
Vale dal N. 04832
da £0,47
da £0,47
# 019
MPN: OEB4VR-4x10
VITE
Vale fino N. 04830
# 020
MPN: 11195370
Rondella
da £0,47
da £0,47
# 021
MPN: 104879
CLIP DEL GIUBILEO
Superamento
Superamento
# 022
MPN: SH74/105
CLIP DEL GIUBILEO
# 023
MPN: 10300771
TAPPO DI SCARICO CARBURANTE
da £0,50
da £0,50
# 023
MPN: 103974
TAPPO
da £25,70
da £25,70
Questa parte sostituisce il numero di parte 101477 - e 1 altro. Fare clic per visualizzare i dettagli
# 024
MPN: 101478
GUARNIZIONE
da £1,18
da £1,18
Questa parte sostituisce il numero di parte 95109
# 025
MPN: 127529
TIRANTE FILETTATO
da £122,49
da £122,49
Questa parte sostituisce il numero di parte 12311271 - e 15 altro. Fare clic per visualizzare i dettagli
# 026
MPN: 104030
DADO AUTOBLOCCANTE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 16104125
# 027
MPN: 10796440
COPPIGLIA
Superamento
Superamento
Questa parte sostituisce il numero di parte 264555
# 028
MPN: 95547
tubo flessibile
da £34,55
da £34,55
# 029
MPN: 102645
GUARNIZIONE
Dopo esauro. NF 10296260
da £3,63
da £3,63
Questa parte sostituisce il numero di parte 104283 - e 2 altro. Fare clic per visualizzare i dettagli
# 029
MPN: 10296260
GUARNIZIONE
Vale fino ad esaurimento
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 94701
# 030
MPN: 821178
TUBO SFIATO CARBURANTE
Blu 15x22 - Utilizza 103673
Superamento
Superamento
# 031
MPN: 102623
tubo flessibile
Vale dal N. 03526
da £12,85
da £12,85
Questa parte sostituisce il numero di parte 9181711
# 031
MPN: 821057
tubo flessibile
Vale fino N. 03524
# 032
MPN: 102721
CLIP DEL GIUBILEO
Superamento
Superamento
# 033
MPN: 95313
PERNO FILETTATO
# 034
MPN: 101948
NOCE
# 035
MPN: 12643701
Rondella
Superamento
Superamento
Questa parte sostituisce il numero di parte 12643704 - e 1 altro. Fare clic per visualizzare i dettagli
# 036
MPN: 100248
CAVO
Questa parte sostituisce il numero di parte 34403
# 037
MPN: 102947
SUPPORTO
da £6,17
da £6,17
Questa parte sostituisce il numero di parte 102007 - e 14 altro. Fare clic per visualizzare i dettagli
# 038
MPN: 100245
POMPA DI BENZINA
da £98,18
da £98,18
Questa parte sostituisce il numero di parte 105454 - e 2 altro. Fare clic per visualizzare i dettagli
# 039
MPN: 821088
tubo flessibile
Vale fino N. 03676
# 039
MPN: 821363
tubo flessibile
Vale dal N. 03678
# 040
MPN: 101948
DADO AUTOBLOCCANTE
# 041
MPN: 103044
Rondella
da £5,19
da £5,19
# 042
MPN: 104030
NOCE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 16104125
# 043
MPN: 100247
STAFFA/SUPPORTO
Vale fino N. 03676
# 043
MPN: 622602
SUPPORTO
Vale dal N. 03678
da £105,00
da £105,00
# 044
MPN: 10181711
UNIONE
da £4,07
da £4,07
# 045
MPN: 41530.001
GUARNIZIONE
da £1,24
da £1,24
Questa parte sostituisce il numero di parte 10281285 - e 1 altro. Fare clic per visualizzare i dettagli
# 046
MPN: 4229820
UNIONE
# 047
MPN: 4148774
SQUILLO
Superamento
Superamento
# 048
MPN: 10168590
CLIP DEL GIUBILEO
Superamento
Superamento
# 049
MPN: 19053180
MANICA
# 050
MPN: 4148775
SQUILLO
Superamento
Superamento
# 051
MPN: 350257
SQUILLO
Vale dal N. 03162
# 052
MPN: 350258
STAFFA/SUPPORTO
Vale dal N. 03162
# 053
MPN: 821362
tubo flessibile
Vale dal N. 03678
da £7,54
da £7,54
# 054
MPN: 107486
MONTAGGIO FILTRO CARBURANTE
da £396,84
da £396,84
Questa parte sostituisce il numero di parte 103401
# 054

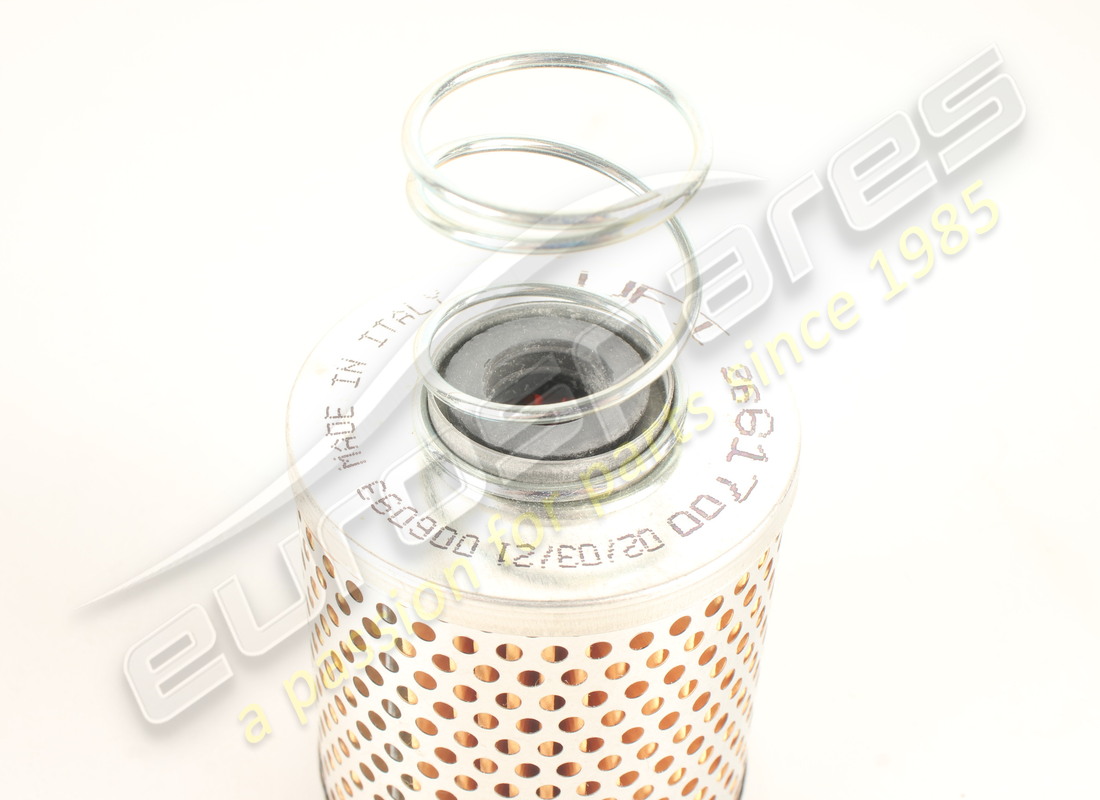

MPN: 95180050
ELEMENTO FILTRO CARBURANTE
da £23,09
da £23,09
Questa parte sostituisce il numero di parte 95180061 - e 1 altro. Fare clic per visualizzare i dettagli
# 055
MPN: 105826
UNIONE
da £125,00
da £125,00
Questa parte sostituisce il numero di parte 105824 - e 7 altro. Fare clic per visualizzare i dettagli
# 056
MPN: 103402
UNIONE
Vale dal N. 03678
da £19,49
da £19,49
Questa parte sostituisce il numero di parte 95038 - e 3 altro. Fare clic per visualizzare i dettagli
# 057
MPN: 103403
GUARNIZIONE
Vale dal N. 03678
Superamento
Superamento
# 058
MPN: 15970721
BULLONE
Vale dal N. 03678
da £0,47
da £0,47
# 059
MPN: 12164711
NOCE
Vale dal N. 03678
Superamento
Superamento
Questa parte sostituisce il numero di parte 12164712
# 060
MPN: 127497
Rondella
Vale dal N. 03678
da £0,54
da £0,54
Questa parte sostituisce il numero di parte 10516871 - e 2 altro. Fare clic per visualizzare i dettagli
-part-diagram-008.webp "FERRARI 246 DINO (1975) FILTRO DELL'ARIA E COLLETTORI DIAGRAMMA DELLE PARTI")
-part-diagram-009.webp "FERRARI 246 DINO (1975) CARBURATORE WEBER (40 DCNF-13) DIAGRAMMA DELLE PARTI")
-part-diagram-010.webp "FERRARI 246 DINO (1975) CONTROLLO DELL'ACCELERATORE DIAGRAMMA DELLE PARTI")
-part-diagram-011.webp "FERRARI 246 DINO (1975) COLPO - PER SISTEMA DIAGRAMMA DELLE PARTI")
-part-diagram-012.webp "FERRARI 246 DINO (1975) ASSEMBLAGGIO TUBI DI SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-013.webp "FERRARI 246 DINO (1975) LUBRIFICAZIONE DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-014.webp "FERRARI 246 DINO (1975) SISTEMA DI RAFFREDDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-015.webp "FERRARI 246 DINO (1975) POMPA DELL'ACQUA E TUBI DIAGRAMMA DELLE PARTI")
-part-diagram-016.webp "FERRARI 246 DINO (1975) PEDALIERA - CONTROLLO FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-017.webp "FERRARI 246 DINO (1975) DISINNESTO DELLA FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-018.webp "FERRARI 246 DINO (1975) GRUPPO FRIZIONE E COPERCHIO DIAGRAMMA DELLE PARTI")
-part-diagram-019.webp "FERRARI 246 DINO (1975) TRASMISSIONE DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-020.webp "FERRARI 246 DINO (1975) INGRANAGGIO DELL'ALBERO PRINCIPALE DIAGRAMMA DELLE PARTI")
-part-diagram-021.webp "FERRARI 246 DINO (1975) INGRANAGGI DELL'ALBERO DI RINVIO DIAGRAMMA DELLE PARTI")
-part-diagram-022.webp "FERRARI 246 DINO (1975) COMANDI ESTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-023.webp "FERRARI 246 DINO (1975) COMANDI INTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-024.webp "FERRARI 246 DINO (1975) DIFFERENZIALE E SEMIASSI DIAGRAMMA DELLE PARTI")
-part-diagram-025.webp "FERRARI 246 DINO (1975) SISTEMA IDRAULICO DEI FRENI DIAGRAMMA DELLE PARTI")
-part-diagram-026.webp "FERRARI 246 DINO (1975) IMPIANTO FRENO IDRAULICO SU RUOTE DIAGRAMMA DELLE PARTI")
-part-diagram-027.webp "FERRARI 246 DINO (1975) PINZE PER FRENI ANTERIORI E POSTERIORI E FRENO A MANO DIAGRAMMA DELLE PARTI")
-part-diagram-028.webp "FERRARI 246 DINO (1975) CONTROLLO DEL FRENO A MANO DIAGRAMMA DELLE PARTI")
-part-diagram-029.webp "FERRARI 246 DINO (1975) CONTROLLO DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-030.webp "FERRARI 246 DINO (1975) SCATOLA STERZO E TIRANTI DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-031.webp "FERRARI 246 DINO (1975) SOSPENSIONE ANTERIORE - AMMORTIZZATORE DIAGRAMMA DELLE PARTI")
-part-diagram-032.webp "FERRARI 246 DINO (1975) SOSPENSIONE ANTERIORE - BRACCI TRASVERSALI DIAGRAMMA DELLE PARTI")
-part-diagram-033.webp "FERRARI 246 DINO (1975) SOSPENSIONE POSTERIORE - AMMORTIZZATORE DIAGRAMMA DELLE PARTI")
-part-diagram-034.webp "FERRARI 246 DINO (1975) SOSPENSIONE POSTERIORE - BRACCI TRASVERSALI DIAGRAMMA DELLE PARTI")
-part-diagram-035.webp "FERRARI 246 DINO (1975) RUOTE DIAGRAMMA DELLE PARTI")
-part-diagram-036.webp "FERRARI 246 DINO (1975) ACCENSIONE DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-037.webp "FERRARI 246 DINO (1975) SISTEMA DI GENERAZIONE DI CORRENTE - MOTORE DI AVVIAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-038.webp "FERRARI 246 DINO (1975) KIT DI STRUMENTI DIAGRAMMA DELLE PARTI")
-part-diagram-039.webp "FERRARI 246 DINO (1975) SISTEMA DI ARIA CONDIZIONATA DIAGRAMMA DELLE PARTI")
-part-diagram-040.webp "FERRARI 246 DINO (1975) ARIA CONDIZIONATA E ALTRE PARTI DIAGRAMMA DELLE PARTI")
-part-diagram-041.webp "FERRARI 246 DINO (1975) COMANDO ACCELERATORE (VARIANTI PER VERSIONI RHD) DIAGRAMMA DELLE PARTI")
-part-diagram-042.webp "FERRARI 246 DINO (1975) PEDALIERA - COMANDO FRIZIONE (VARIANTI PER VERSIONI RHD) DIAGRAMMA DELLE PARTI")
-part-diagram-043.webp "FERRARI 246 DINO (1975) IMPIANTO FRENO IDRAULICO (VARIANTI PER VERSIONI RHD) DIAGRAMMA DELLE PARTI")
-part-diagram-044.webp "FERRARI 246 DINO (1975) POMPA DELL'ARIA E ALTERNATORE DIAGRAMMA DELLE PARTI")
-part-diagram-045.webp "FERRARI 246 DINO (1975) VALVOLA DEVIATRICE E TUBAZIONI (VARIANTI PER VERSIONI USA) DIAGRAMMA DELLE PARTI")
-part-diagram-046.webp "FERRARI 246 DINO (1975) DISPOSITIVO FAST IDLE (VARIANTI PER VERSIONI USA) DIAGRAMMA DELLE PARTI")
-part-diagram-047.webp "FERRARI 246 DINO (1975) IMPIANTO DI SCARICO (VARIANTI PER VERSIONI USA) DIAGRAMMA DELLE PARTI")
-part-diagram-048.webp "FERRARI 246 DINO (1975) FILTRO ARIA CON DISPOSITIVO ANT-SMOG (VARIANTI PER VERSIONI USA) DIAGRAMMA DELLE PARTI")
-part-diagram-049.webp "FERRARI 246 DINO (1975) IMPIANTO ALIMENTAZIONE (VARIANTI PER VERSIONI USA) DIAGRAMMA DELLE PARTI")
-part-diagram-050.webp "FERRARI 246 DINO (1975) IMPIANTO FRENO IDRAULICO SU RUOTE (VARIANTI PER VERSIONI USA) DIAGRAMMA DELLE PARTI")
-part-diagram-051.webp "FERRARI 246 DINO (1975) COMANDO STERZO, ACCENSIONE MOTORE E COMANDI ESTERNI CAMBIO (VARIANTI PER VERSIONI USA) DIAGRAMMA DELLE PARTI")
-part-diagram-101.webp "FERRARI 246 DINO (1975) COPERTURA CORPOREA DIAGRAMMA DELLE PARTI")
-part-diagram-102.webp "FERRARI 246 DINO (1975) SCOCCA - ELEMENTI ESTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-103.webp "FERRARI 246 DINO (1975) SCOCCA - ELEMENTI INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-104.webp "FERRARI 246 DINO (1975) SCOCCA - ELEMENTI INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-105.webp "FERRARI 246 DINO (1975) SCOCCA - ELEMENTI INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-106.webp "FERRARI 246 DINO (1975) COPERCHIO DELLO SCOMPARTO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-107.webp "FERRARI 246 DINO (1975) COPERCHIO E MOQUETTE DEL VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-108.webp "FERRARI 246 DINO (1975) COPERCHIO DEL VANO BAGAGLI DIAGRAMMA DELLE PARTI")
-part-diagram-109.webp "FERRARI 246 DINO (1975) PORTE DIAGRAMMA DELLE PARTI")
-part-diagram-110.webp "FERRARI 246 DINO (1975) PARAURTI E MODANATURE DIAGRAMMA DELLE PARTI")
-part-diagram-111.webp "FERRARI 246 DINO (1975) OCCHIALI DIAGRAMMA DELLE PARTI")
-part-diagram-112.webp "FERRARI 246 DINO (1975) RIFINITURE INTERNE E CRUSCOTTO DIAGRAMMA DELLE PARTI")
-part-diagram-113.webp "FERRARI 246 DINO (1975) RIFINITURE INTERNE E SEDILI DIAGRAMMA DELLE PARTI")
-part-diagram-114.webp "FERRARI 246 DINO (1975) MOQUETTE DIAGRAMMA DELLE PARTI")
-part-diagram-115.webp "FERRARI 246 DINO (1975) STRUMENTI E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-116.webp "FERRARI 246 DINO (1975) FUSIBILI E RELÈ DIAGRAMMA DELLE PARTI")
-part-diagram-117.webp "FERRARI 246 DINO (1975) LUCI DIAGRAMMA DELLE PARTI")
-part-diagram-118.webp "FERRARI 246 DINO (1975) TERGICRISTALLO, RONDELLA E AVVISATORE ACUSTICO DIAGRAMMA DELLE PARTI")
-part-diagram-119.webp "FERRARI 246 DINO (1975) SISTEMA DI RISCALDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-001.webp "FERRARI 246 DINO (1975) BASAMENTO E TESTATE DIAGRAMMA DELLE PARTI")
-part-diagram-002.webp "FERRARI 246 DINO (1975) COPPA DELL'OLIO - CAMBIO E DIFFERENZIALE DIAGRAMMA DELLE PARTI")
-part-diagram-003.webp "FERRARI 246 DINO (1975) ALBERO MOTORE - BIELLE E PISTONI DIAGRAMMA DELLE PARTI")
-part-diagram-004.webp "FERRARI 246 DINO (1975) VOLANO E SCATOLA DEL CAMBIO INTERMEDIO DIAGRAMMA DELLE PARTI")
-part-diagram-005.webp "FERRARI 246 DINO (1975) CONTROLLO DEL TEMPO DIAGRAMMA DELLE PARTI")
-part-diagram-006.webp "FERRARI 246 DINO (1975) TEMPISTICA DIAGRAMMA DELLE PARTI")
