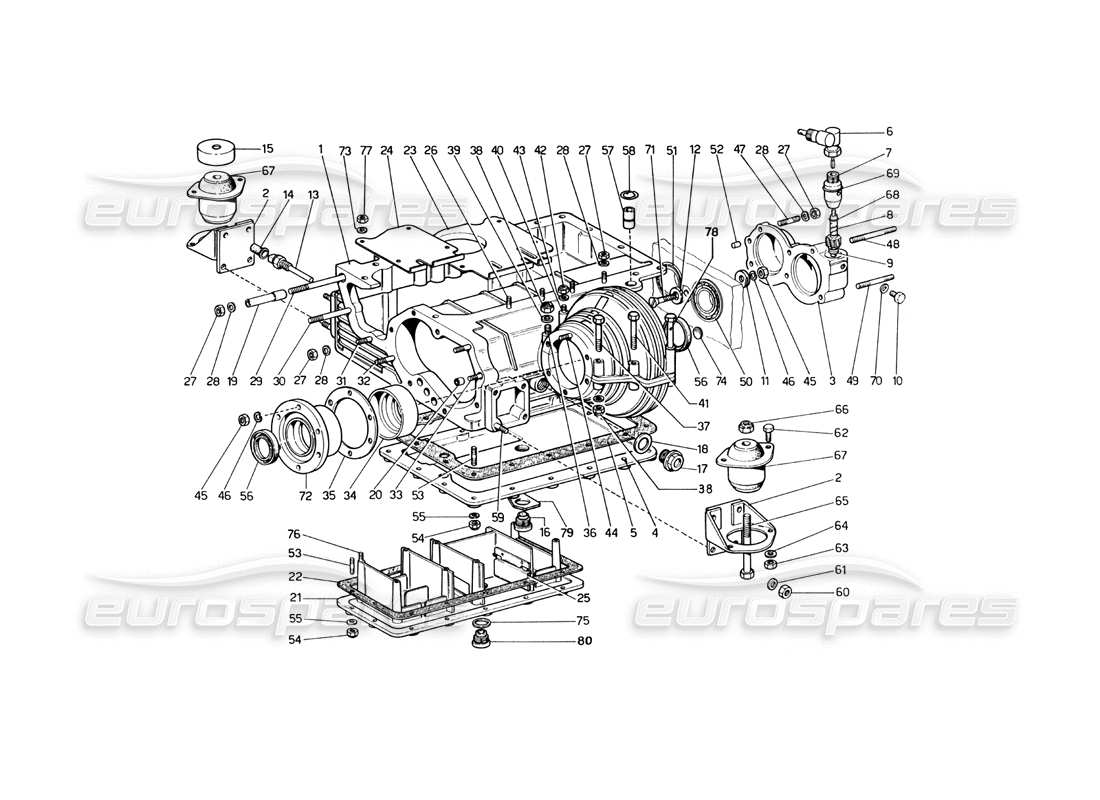

002 - Coppa dell'olio - Cambio e differenziale
Ferrari 246 Dino (1975) Oil Sump - Gearbox and Differential Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 524169
DIFFERENZIALE DEL CAMBIO
Vale fino ad esaurimento
# 001
MPN: 524463
DIFFERENZIALE DEL CAMBIO
Dopo esaurim. N. 607E - 524169 e fino N. 04110
# 001
MPN: 524588
DIFFERENZIALE DEL CAMBIO
Vale dal N. 04112
# 001
MPN: 525186
DIFFERENZIALE CAMBIO COMPLETO
# 003
MPN: 105673
COPERTINA
Vale dal N. 07024
da £351,51
da £351,51
Questa parte sostituisce il numero di parte 524960
# 003
MPN: 523885
COPERTINA
Vale fino N. 04110
da £265,10
da £265,10
# 003
MPN: 524589
COPERTINA
Vale dal N. 04112 al N. 07022
# 004
MPN: 104194
COPERTINA
Superamento
Superamento
# 005
MPN: 147675
GUARNIZIONE COPPA CAMBIO
da £17,47
da £17,47
Questa parte sostituisce il numero di parte 104196
# 005
MPN: 147675
GUARNIZIONE COPPA CAMBIO
da £17,47
da £17,47
Questa parte sostituisce il numero di parte 104196
# 006
MPN: 101353
KM. AZIONAMENTO AD ANGOLO
da £1.019,23
da £1.019,23
Questa parte sostituisce il numero di parte 524541 - e 1 altro. Fare clic per visualizzare i dettagli
# 007
MPN: 104288
SCATOLA DI GUIDA
Vale dal N. 04830
da £84,12
da £84,12
Questa parte sostituisce il numero di parte 524353 - e 1 altro. Fare clic per visualizzare i dettagli
# 007
MPN: 523921
SCATOLA DI GUIDA
Vale fino N. 04828
da £169,59
da £169,59
# 008
MPN: 523922
INGRANAGGIO TRASMISSIONE TACHIMETRO (RAPPORTO 8/15)
Vale fino N. 04828
da £111,64
da £111,64
# 008
MPN: 524373
INGRANAGGIO TRASMISSIONE TACHIMETRO (RAPPORTO 8/15)
Vale dal N. 04830
da £92,20
da £92,20
# 009
MPN: 101354
PAD
Vale fino N. 07022
da £20,09
da £20,09
Questa parte sostituisce il numero di parte 520708
# 009
MPN: 105674
PAD
Vale dal N 07024
da £6,60
da £6,60
Questa parte sostituisce il numero di parte 524961
# 010
MPN: 101349
BULLONE
da £10,21
da £10,21
Questa parte sostituisce il numero di parte 520709
# 011
MPN: 104198
Rondella
da £8,77
da £8,77
Questa parte sostituisce il numero di parte 523924
# 012
MPN: 104199
Rondella
da £5,20
da £5,20
Questa parte sostituisce il numero di parte 523925
# 013
MPN: 107576
TERMISTORE TEMPERATURA OLIO
da £90,63
da £90,63
Questa parte sostituisce il numero di parte 4159681 - e 1 altro. Fare clic per visualizzare i dettagli
# 014
MPN: 524545
CESPUGLIO
da £5,19
da £5,19
# 015
MPN: 523127
CESPUGLIO
da £55,02
da £55,02
# 016
MPN: 104280
TAPPO
Dal N. 03526 la quantità, e 1
da £4,95
da £4,95
Questa parte sostituisce il numero di parte 523977
# 017
MPN: 104282
TAPPO
da £48,88
da £48,88
Questa parte sostituisce il numero di parte 520162 - e 1 altro. Fare clic per visualizzare i dettagli
# 018
MPN: 104283
GUARNIZIONE
Superamento
Superamento
# 019
MPN: 523978
TASSELLO DI CENTRAGGIO
da £44,53
da £44,53
# 020
MPN: 102704
TASSELLO DI CENTRAGGIO
da £1,59
da £1,59
Questa parte sostituisce il numero di parte 500805
# 021
MPN: 524122
COPERTINA
da £580,76
da £580,76
# 022
MPN: 147676
GUARNIZIONE COPPA MOTORE
da £16,08
da £16,08
Questa parte sostituisce il numero di parte 104197
# 022
MPN: 147676
GUARNIZIONE COPPA MOTORE
da £16,08
da £16,08
Questa parte sostituisce il numero di parte 104197
# 023
MPN: 524229
SCUDO ANTERIORE
# 024
MPN: 524230
SCUDO POSTERIORE
# 025
MPN: 9111457
CUSCINETTO
# 026
MPN: 13516920
PERNO FILETTATO
da £0,86
da £0,86
# 027
MPN: 16100814
NOCE
da £0,71
da £0,71
Questa parte sostituisce il numero di parte 16100811 - e 1 altro. Fare clic per visualizzare i dettagli
# 028
MPN: 11198074
Rondella
da £0,47
da £0,47
Questa parte sostituisce il codice articolo 11198071 che abbiamo in magazzino - e 4 altro. Fare clic per visualizzare i dettagli
# 029
MPN: 8x110P1
PERNO FILETTATO
# 030
MPN: 95920426
PERNO FILETTATO
# 031
MPN: 13517420
PERNO FILETTATO
Superamento
Superamento
# 032
MPN: 13517220
PERNO FILETTATO
# 033
MPN: 13517320
PERNO FILETTATO
Superamento
Superamento
# 034
MPN: 104295
CESPUGLIO
da £121,20
da £121,20
Questa parte sostituisce il numero di parte 580719
# 035
MPN: 106086
DISTANZIALE MM. 2
Di eventuale montaggio
da £16,27
da £16,27
Questa parte sostituisce il numero di parte 580654
# 035
MPN: 580887
DISTANZIALE MM. 1,8
Di eventuale montaggio
Superamento
Superamento
# 035
MPN: 580888
DISTANZIALE MM. 2,2
Di eventuale montaggio
Superamento
Superamento
# 035
MPN: 580889
DISTANZIALE MM. 2,4
Di eventuale montaggio
Superamento
Superamento
# 036
MPN: 13450420
PERNO FILETTATO
da £2,66
da £2,66
# 037
MPN: 15972021
BULLONE
da £0,64
da £0,64
# 038
MPN: 12574511
DADO AUTOBLOCCANTE
Superamento
Superamento
# 039
MPN: 12601471
Rondella
Superamento
Superamento
# 040
MPN: 13517820
PERNO FILETTATO
Superamento
Superamento
# 041
MPN: 11102521
BULLONE
da £7,69
da £7,69
# 042
MPN: 104030
DADO AUTOBLOCCANTE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 16104125
# 043
MPN: 103180
Rondella
da £0,47
da £0,47
# 044
MPN: 99920408
PERNO FILETTATO
# 045
MPN: 16100814
NOCE
da £0,71
da £0,71
Questa parte sostituisce il numero di parte 16100811 - e 1 altro. Fare clic per visualizzare i dettagli
# 046
MPN: 127496
Rondella
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 10516671 - e 2 altro. Fare clic per visualizzare i dettagli
# 047
MPN: 13517220
PERNO FILETTATO
# 048
MPN: 13517820
PERNO FILETTATO
Superamento
Superamento
# 049
MPN: 13517620
PERNO FILETTATO
da £7,99
da £7,99
# 050
MPN: 95890505
CUSCINETTO
da £715,82
da £715,82
Questa parte sostituisce il numero di parte MC2991/4
# 051
MPN: 95893020
CUSCINETTO
da £119,97
da £119,97
# 052
MPN: 102704
TASSELLO DI CENTRAGGIO
da £1,59
da £1,59
Questa parte sostituisce il numero di parte 500805
# 053
MPN: 13541124
PERNO FILETTATO
Dopo esaurim. N. 95920109
da £11,60
da £11,60
Questa parte sostituisce il numero di parte 13541121
# 053
MPN: 95920109
PERNO FILETTATO
Vale fino ad esaurimento
# 054
MPN: 15896211
NOCE
Superamento
Superamento
Questa parte sostituisce il numero di parte 15896210
# 055
MPN: 11197774
Rondella
da £0,50
da £0,50
Questa parte sostituisce il numero di parte 11197770 - e 3 altro. Fare clic per visualizzare i dettagli
# 056
MPN: 125078
ANELLO DI TENUTA
da £14,63
da £14,63
Questa parte sostituisce il numero di parte 104300 - e 1 altro. Fare clic per visualizzare i dettagli
# 057
MPN: 103838
TASSELLO DI CENTRAGGIO
da £2,24
da £2,24
Questa parte sostituisce il numero di parte 9100588
# 058
MPN: 103839
ANELLO ELASTICO
da £6,90
da £6,90
Questa parte sostituisce il numero di parte 100589 - e 1 altro. Fare clic per visualizzare i dettagli
# 059
MPN: 13449520
PERNO FILETTATO
# 060
MPN: 12164711
NOCE
Superamento
Superamento
Questa parte sostituisce il numero di parte 12164712
# 061
MPN: 10516870
Rondella
da £0,93
da £0,93
Questa parte sostituisce il numero di parte 10R4
# 062
MPN: 15970621
BULLONE
Superamento
Superamento
# 063
MPN: 12164711
NOCE
Superamento
Superamento
Questa parte sostituisce il numero di parte 12164712
# 064
MPN: 10516870
Rondella
da £0,93
da £0,93
Questa parte sostituisce il numero di parte 10R4
# 065
MPN: 100798
BULLONE
# 065
MPN: 15541821
BULLONE
Dopo esaurim. N. 100798
da £1,43
da £1,43
Questa parte sostituisce il numero di parte 105390 - e 1 altro. Fare clic per visualizzare i dettagli
# 066
MPN: 148020
NOCE
da £2,26
da £2,26
Questa parte sostituisce il numero di parte 102825 - e 3 altro. Fare clic per visualizzare i dettagli
# 067
MPN: 524524
SUPPORTO
da £93,54
da £93,54
# 068
MPN: 104103
ANELLO DI TENUTA
Vale dal N. 04830
da £5,53
da £5,53
# 068
MPN: 95860003
ANELLO DI TENUTA
Vale fino N. 04828
da £2,88
da £2,88
# 069
MPN: 95860045
ANELLO DI TENUTA
da £1,24
da £1,24
# 070
MPN: 103180
Rondella
da £0,47
da £0,47
# 071
MPN: 95940234
VITE
# 072
MPN: 104294
COPERTINA
Questa parte sostituisce il numero di parte 580716
# 073
MPN: 11195470
Rondella
da £0,47
da £0,47
# 074
MPN: 10158801
TAPPO
da £0,73
da £0,73
Questa parte sostituisce il numero di parte 10158800
# 075
MPN: 10263460
GUARNIZIONE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 95119
# 076
MPN: 95920002
PERNO FILETTATO
# 077
MPN: 95900718
NOCE
# 078
MPN: 104189
BULLONE
da £27,43
da £27,43
Questa parte sostituisce il numero di parte 95565 - e 1 altro. Fare clic per visualizzare i dettagli
# 079
MPN: 524500
PIATTO
Vale dal N. 02456 al N. 05066
# 080
MPN: 10275011
TAPPO
Dopo esaurim. N. F10275040
da £1,05
da £1,05
Questa parte sostituisce il numero di parte 10275001 - e 3 altro. Fare clic per visualizzare i dettagli
# 080
MPN: 10275011
TAPPO
da £1,05
da £1,05
Questa parte sostituisce il numero di parte 10275001 - e 3 altro. Fare clic per visualizzare i dettagli
-part-diagram-003.webp "FERRARI 246 DINO (1975) ALBERO MOTORE - BIELLE E PISTONI DIAGRAMMA DELLE PARTI")
-part-diagram-004.webp "FERRARI 246 DINO (1975) VOLANO E SCATOLA DEL CAMBIO INTERMEDIO DIAGRAMMA DELLE PARTI")
-part-diagram-005.webp "FERRARI 246 DINO (1975) CONTROLLO DEL TEMPO DIAGRAMMA DELLE PARTI")
-part-diagram-006.webp "FERRARI 246 DINO (1975) TEMPISTICA DIAGRAMMA DELLE PARTI")
-part-diagram-007.webp "FERRARI 246 DINO (1975) SISTEMA DI ALIMENTAZIONE CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-008.webp "FERRARI 246 DINO (1975) FILTRO DELL'ARIA E COLLETTORI DIAGRAMMA DELLE PARTI")
-part-diagram-009.webp "FERRARI 246 DINO (1975) CARBURATORE WEBER (40 DCNF-13) DIAGRAMMA DELLE PARTI")
-part-diagram-010.webp "FERRARI 246 DINO (1975) CONTROLLO DELL'ACCELERATORE DIAGRAMMA DELLE PARTI")
-part-diagram-011.webp "FERRARI 246 DINO (1975) COLPO - PER SISTEMA DIAGRAMMA DELLE PARTI")
-part-diagram-012.webp "FERRARI 246 DINO (1975) ASSEMBLAGGIO TUBI DI SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-013.webp "FERRARI 246 DINO (1975) LUBRIFICAZIONE DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-014.webp "FERRARI 246 DINO (1975) SISTEMA DI RAFFREDDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-015.webp "FERRARI 246 DINO (1975) POMPA DELL'ACQUA E TUBI DIAGRAMMA DELLE PARTI")
-part-diagram-016.webp "FERRARI 246 DINO (1975) PEDALIERA - CONTROLLO FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-017.webp "FERRARI 246 DINO (1975) DISINNESTO DELLA FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-018.webp "FERRARI 246 DINO (1975) GRUPPO FRIZIONE E COPERCHIO DIAGRAMMA DELLE PARTI")
-part-diagram-019.webp "FERRARI 246 DINO (1975) TRASMISSIONE DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-020.webp "FERRARI 246 DINO (1975) INGRANAGGIO DELL'ALBERO PRINCIPALE DIAGRAMMA DELLE PARTI")
-part-diagram-021.webp "FERRARI 246 DINO (1975) INGRANAGGI DELL'ALBERO DI RINVIO DIAGRAMMA DELLE PARTI")
-part-diagram-022.webp "FERRARI 246 DINO (1975) COMANDI ESTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-023.webp "FERRARI 246 DINO (1975) COMANDI INTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-024.webp "FERRARI 246 DINO (1975) DIFFERENZIALE E SEMIASSI DIAGRAMMA DELLE PARTI")
-part-diagram-025.webp "FERRARI 246 DINO (1975) SISTEMA IDRAULICO DEI FRENI DIAGRAMMA DELLE PARTI")
-part-diagram-026.webp "FERRARI 246 DINO (1975) IMPIANTO FRENO IDRAULICO SU RUOTE DIAGRAMMA DELLE PARTI")
-part-diagram-027.webp "FERRARI 246 DINO (1975) PINZE PER FRENI ANTERIORI E POSTERIORI E FRENO A MANO DIAGRAMMA DELLE PARTI")
-part-diagram-028.webp "FERRARI 246 DINO (1975) CONTROLLO DEL FRENO A MANO DIAGRAMMA DELLE PARTI")
-part-diagram-029.webp "FERRARI 246 DINO (1975) CONTROLLO DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-030.webp "FERRARI 246 DINO (1975) SCATOLA STERZO E TIRANTI DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-031.webp "FERRARI 246 DINO (1975) SOSPENSIONE ANTERIORE - AMMORTIZZATORE DIAGRAMMA DELLE PARTI")
-part-diagram-032.webp "FERRARI 246 DINO (1975) SOSPENSIONE ANTERIORE - BRACCI TRASVERSALI DIAGRAMMA DELLE PARTI")
-part-diagram-033.webp "FERRARI 246 DINO (1975) SOSPENSIONE POSTERIORE - AMMORTIZZATORE DIAGRAMMA DELLE PARTI")
-part-diagram-034.webp "FERRARI 246 DINO (1975) SOSPENSIONE POSTERIORE - BRACCI TRASVERSALI DIAGRAMMA DELLE PARTI")
-part-diagram-035.webp "FERRARI 246 DINO (1975) RUOTE DIAGRAMMA DELLE PARTI")
-part-diagram-036.webp "FERRARI 246 DINO (1975) ACCENSIONE DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-037.webp "FERRARI 246 DINO (1975) SISTEMA DI GENERAZIONE DI CORRENTE - MOTORE DI AVVIAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-038.webp "FERRARI 246 DINO (1975) KIT DI STRUMENTI DIAGRAMMA DELLE PARTI")
-part-diagram-039.webp "FERRARI 246 DINO (1975) SISTEMA DI ARIA CONDIZIONATA DIAGRAMMA DELLE PARTI")
-part-diagram-040.webp "FERRARI 246 DINO (1975) ARIA CONDIZIONATA E ALTRE PARTI DIAGRAMMA DELLE PARTI")
-part-diagram-041.webp "FERRARI 246 DINO (1975) COMANDO ACCELERATORE (VARIANTI PER VERSIONI RHD) DIAGRAMMA DELLE PARTI")
-part-diagram-042.webp "FERRARI 246 DINO (1975) PEDALIERA - COMANDO FRIZIONE (VARIANTI PER VERSIONI RHD) DIAGRAMMA DELLE PARTI")
-part-diagram-043.webp "FERRARI 246 DINO (1975) IMPIANTO FRENO IDRAULICO (VARIANTI PER VERSIONI RHD) DIAGRAMMA DELLE PARTI")
-part-diagram-044.webp "FERRARI 246 DINO (1975) POMPA DELL'ARIA E ALTERNATORE DIAGRAMMA DELLE PARTI")
-part-diagram-045.webp "FERRARI 246 DINO (1975) VALVOLA DEVIATRICE E TUBAZIONI (VARIANTI PER VERSIONI USA) DIAGRAMMA DELLE PARTI")
-part-diagram-046.webp "FERRARI 246 DINO (1975) DISPOSITIVO FAST IDLE (VARIANTI PER VERSIONI USA) DIAGRAMMA DELLE PARTI")
-part-diagram-047.webp "FERRARI 246 DINO (1975) IMPIANTO DI SCARICO (VARIANTI PER VERSIONI USA) DIAGRAMMA DELLE PARTI")
-part-diagram-048.webp "FERRARI 246 DINO (1975) FILTRO ARIA CON DISPOSITIVO ANT-SMOG (VARIANTI PER VERSIONI USA) DIAGRAMMA DELLE PARTI")
-part-diagram-049.webp "FERRARI 246 DINO (1975) IMPIANTO ALIMENTAZIONE (VARIANTI PER VERSIONI USA) DIAGRAMMA DELLE PARTI")
-part-diagram-050.webp "FERRARI 246 DINO (1975) IMPIANTO FRENO IDRAULICO SU RUOTE (VARIANTI PER VERSIONI USA) DIAGRAMMA DELLE PARTI")
-part-diagram-051.webp "FERRARI 246 DINO (1975) COMANDO STERZO, ACCENSIONE MOTORE E COMANDI ESTERNI CAMBIO (VARIANTI PER VERSIONI USA) DIAGRAMMA DELLE PARTI")
-part-diagram-101.webp "FERRARI 246 DINO (1975) COPERTURA CORPOREA DIAGRAMMA DELLE PARTI")
-part-diagram-102.webp "FERRARI 246 DINO (1975) SCOCCA - ELEMENTI ESTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-103.webp "FERRARI 246 DINO (1975) SCOCCA - ELEMENTI INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-104.webp "FERRARI 246 DINO (1975) SCOCCA - ELEMENTI INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-105.webp "FERRARI 246 DINO (1975) SCOCCA - ELEMENTI INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-106.webp "FERRARI 246 DINO (1975) COPERCHIO DELLO SCOMPARTO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-107.webp "FERRARI 246 DINO (1975) COPERCHIO E MOQUETTE DEL VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-108.webp "FERRARI 246 DINO (1975) COPERCHIO DEL VANO BAGAGLI DIAGRAMMA DELLE PARTI")
-part-diagram-109.webp "FERRARI 246 DINO (1975) PORTE DIAGRAMMA DELLE PARTI")
-part-diagram-110.webp "FERRARI 246 DINO (1975) PARAURTI E MODANATURE DIAGRAMMA DELLE PARTI")
-part-diagram-111.webp "FERRARI 246 DINO (1975) OCCHIALI DIAGRAMMA DELLE PARTI")
-part-diagram-112.webp "FERRARI 246 DINO (1975) RIFINITURE INTERNE E CRUSCOTTO DIAGRAMMA DELLE PARTI")
-part-diagram-113.webp "FERRARI 246 DINO (1975) RIFINITURE INTERNE E SEDILI DIAGRAMMA DELLE PARTI")
-part-diagram-114.webp "FERRARI 246 DINO (1975) MOQUETTE DIAGRAMMA DELLE PARTI")
-part-diagram-115.webp "FERRARI 246 DINO (1975) STRUMENTI E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-116.webp "FERRARI 246 DINO (1975) FUSIBILI E RELÈ DIAGRAMMA DELLE PARTI")
-part-diagram-117.webp "FERRARI 246 DINO (1975) LUCI DIAGRAMMA DELLE PARTI")
-part-diagram-118.webp "FERRARI 246 DINO (1975) TERGICRISTALLO, RONDELLA E AVVISATORE ACUSTICO DIAGRAMMA DELLE PARTI")
-part-diagram-119.webp "FERRARI 246 DINO (1975) SISTEMA DI RISCALDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-001.webp "FERRARI 246 DINO (1975) BASAMENTO E TESTATE DIAGRAMMA DELLE PARTI")
