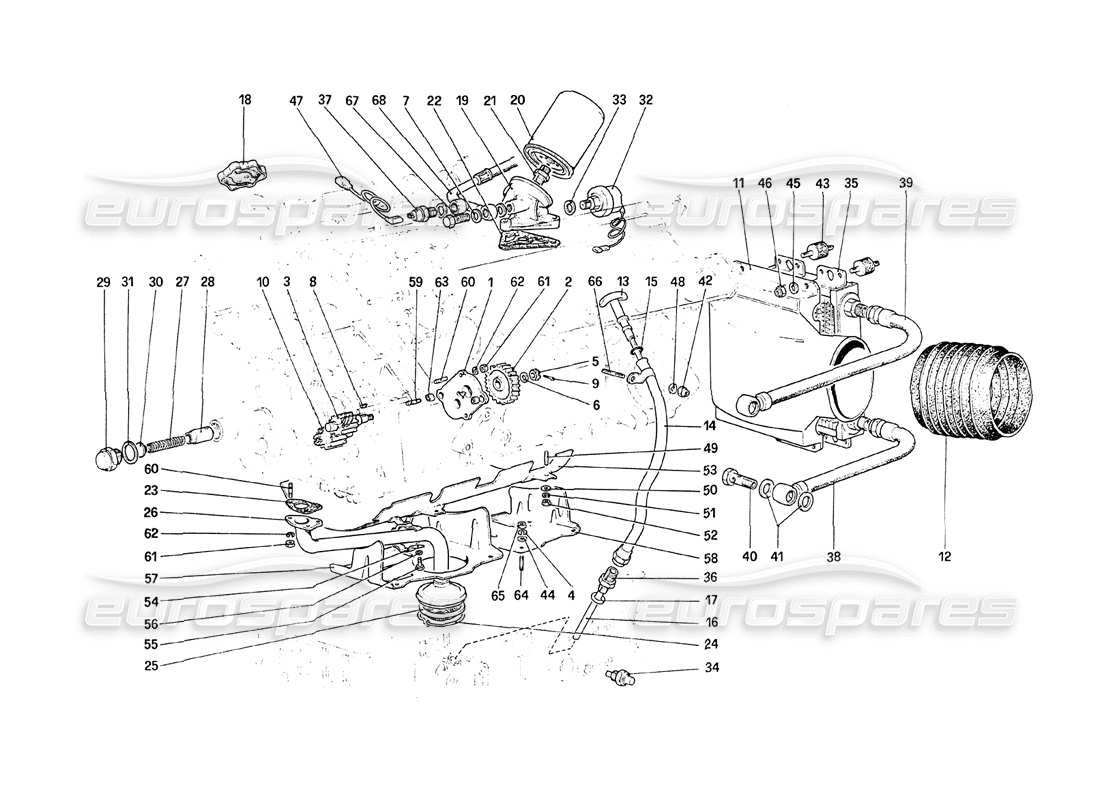

016 - Sistema di lubrificazione
Ferrari 208 Turbo (1989) Lubrication System Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
-
È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
#
001
MPN:
109300
COPERTURA POMPA OLIO
da
£84,63
da
£84,63
#
002
MPN:
117659
INGRANAGGIO DELLA POMPA
25 denti
da
£101,52
da
£101,52
#
003
MPN:
109956
INGRANAGGIO
da
£718,29
da
£718,29
Questa parte sostituisce il codice articolo 109966 che abbiamo in magazzino
#
004
MPN:
106849
RONDELLA Rondella
Superamento
Superamento
Questa parte sostituisce il numero di parte 11195473
#
005
MPN:
102900
NOCE
da
£7,66
da
£7,66
Questa parte sostituisce il numero di parte 4146931
#
006
MPN:
11198570
Rondella
da
£0,47
da
£0,47
#
007
MPN:
10280060
GUARNIZIONE
da
£0,53
da
£0,53
Questa parte sostituisce il numero di parte 100501
- e 3 altro. Fare clic per visualizzare i dettagli
#
008
MPN:
10205620
LINGUA
da
£0,50
da
£0,50
#
009
MPN:
10734301
COPPIGLIA
da
£0,53
da
£0,53
#
010
MPN:
109308
INGRANAGGIO CONDOTTO
da
£89,85
da
£89,85
#
011
MPN:
127035
TRASPORTATORE
Fino all'auto n. 77543
da
£195,00
da
£195,00
#
011
MPN:
138787
TRASPORTATORE
A partire dalla vettura n. 77544
da
£312,00
da
£312,00
#
012
MPN:
10292390
CLIP DEL GIUBILEO
Superamento
Superamento
#
012
MPN:
107533
condotto dell'aria
da
£93,36
da
£93,36
Questa parte sostituisce il numero di parte 110943
- e 2 altro. Fare clic per visualizzare i dettagli
#
013
MPN:
105657
ASTA DI LIVELLO OLIO
da
£56,01
da
£56,01
#
014
MPN:
119937
TUBO DELL'ASTINA
da
£134,57
da
£134,57
Questa parte sostituisce il codice articolo 105227 che abbiamo in magazzino
- e 1 altro. Fare clic per visualizzare i dettagli
#
015
MPN:
100317
ANELLO DI TENUTA
(quantità minima dell'ordine = 10)
da
£0,70
da
£0,70
#
016
MPN:
107868
TUBO DELL'ASTINA
da
£41,21
da
£41,21
#
017
MPN:
10259960
GUARNIZIONE
da
£0,47
da
£0,47
Questa parte sostituisce il numero di parte 95017
#
018
MPN:
103936
TAPPO OLIO
da
£45,00
da
£45,00
#
019
MPN:
127292

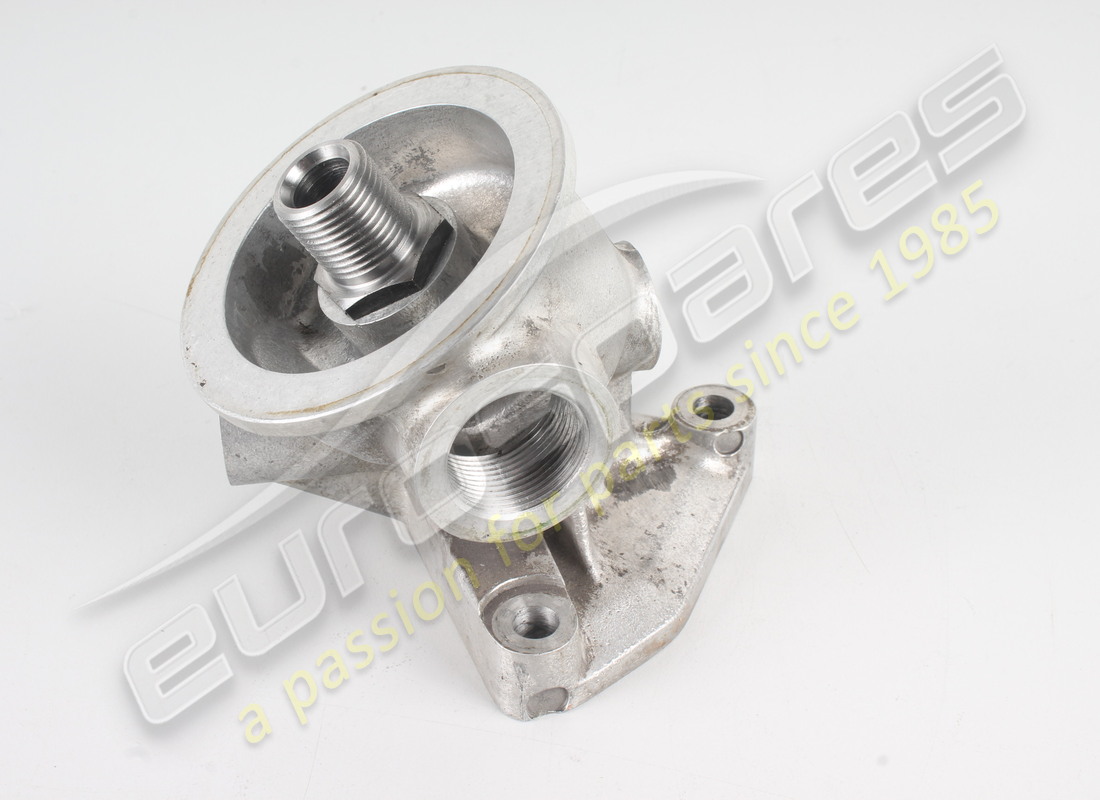

BASE FILTRO
da
£126,56
da
£126,56
BASE FILTRO OLIO
Genuine Ferrari Parte - Nuovo (altro)
in magazzino
Motore nuovo smontato da banco e testato
Motore nuovo smontato da banco e testato
#
020
MPN:
130622/A

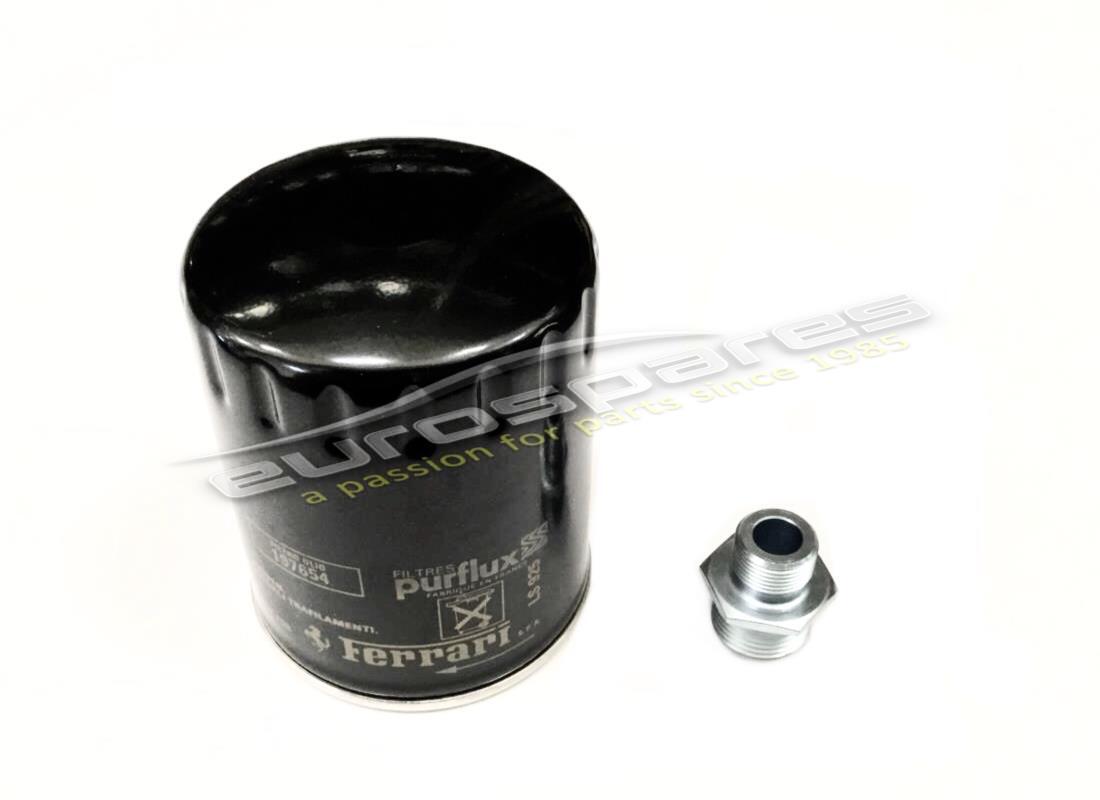

CARTUCCIA OLIO
da
£93,45
da
£93,45
#
021
MPN:
121246
UNIONE
da
£50,71
da
£50,71
#
022
MPN:
123869
GUARNIZIONE
Superamento
Superamento
#
023
MPN:
134961
GUARNIZIONE
da
£2,27
da
£2,27
Questa parte sostituisce il numero di parte 103942
#
024
MPN:
103944
ANELLO DI TENUTA DEL FILTRO
da
£38,92
da
£38,92
Questa parte sostituisce il numero di parte 24124
- e 4 altro. Fare clic per visualizzare i dettagli
#
025
MPN:
100332
FILTRO COPPA
da
£10,21
da
£10,21
Questa parte sostituisce il numero di parte 240387
- e 11 altro. Fare clic per visualizzare i dettagli
#
026
MPN:
105998
TUBO PRELIEVO OLIO
da
£126,00
da
£126,00
#
026
MPN:
129551
TUBO DI ASPIRAZIONE
Dal motore n. 54
da
£31,88
da
£31,88
#
027
MPN:
106900
MOLLA PER VALVOLA DI REGOLAZIONE DELLA PRESSIONE
da
£3,71
da
£3,71
#
028
MPN:
125885
PISTONE
da
£126,45
da
£126,45
Questa parte sostituisce il numero di parte 106236
- e 1 altro. Fare clic per visualizzare i dettagli
#
029
MPN:
106237
TAPPO
da
£26,52
da
£26,52
#
030
MPN:
131743
DISTANZIATORE
da
£1,85
da
£1,85
#
031
MPN:
144487
GUARNIZIONE
da
£18,15
da
£18,15
#
032
MPN:
122592
UNITÀ MITTENTE M18X1.5
da
£306,43
da
£306,43
Questa parte sostituisce il numero di parte 114927
- e 3 altro. Fare clic per visualizzare i dettagli
#
033
MPN:
10259960
GUARNIZIONE
da
£0,47
da
£0,47
Questa parte sostituisce il numero di parte 95017
#
034
MPN:
107576
TERMISTORE TEMPERATURA OLIO
da
£50,04
da
£50,04
Questa parte sostituisce il numero di parte 4159681
- e 3 altro. Fare clic per visualizzare i dettagli
#
035
MPN:
135774
RADIATORE OLIO
da
£1.028,79
da
£1.028,79
Questa parte sostituisce il numero di parte 126917
#
035
MPN:
138785
RADIATORE OLIO
Dall'auto n. 77544
da
£371,26
da
£371,26
#
036
MPN:
102668
UNIONE
da
£34,35
da
£34,35
#
037
MPN:
110664
INTERRUTTORE SPIA PRESSIONE OLIO
da
£12,32
da
£12,32
#
038
MPN:
129828
TUBO DAL RADIATORE AL CARTER
da
£255,08
da
£255,08
#
039
MPN:
129829
TUBO DAL RAFFREDDATORE AL SUPPORTO FILTRO
da
£180,66
da
£180,66
#
040
MPN:
129809
UNIONE
da
£33,73
da
£33,73
#
041
MPN:
10246160
GUARNIZIONE
da
£0,51
da
£0,51
#
042
MPN:
12574211
DADO AUTOBLOCCANTE
da
£0,71
da
£0,71
#
043
MPN:
102947
SUPPORTO ANTIVIBRANTE
da
£7,25
da
£7,25
Questa parte sostituisce il numero di parte 102007
- e 14 altro. Fare clic per visualizzare i dettagli
#
044
MPN:
12638101
Rondella
da
£0,71
da
£0,71
#
045
MPN:
14496401
Rondella
Superamento
Superamento
#
046
MPN:
12575411
NOCE
Superamento
Superamento
#
047
MPN:
112388
CAVO INTERRUTTORE
da
£5,90
da
£5,90
#
048
MPN:
12601271
Rondella
Superamento
Superamento
Questa parte sostituisce il numero di parte 103372
- e 1 altro. Fare clic per visualizzare i dettagli
#
049
MPN:
13516521
PRIGIONIERO SUL CARTER
Superamento
Superamento
Questa parte sostituisce il numero di parte 102682
- e 1 altro. Fare clic per visualizzare i dettagli
#
050
MPN:
10519624
Rondella
da
£0,53
da
£0,53
Questa parte sostituisce il numero di parte 10519601
- e 3 altro. Fare clic per visualizzare i dettagli
#
051
MPN:
127496
RONDELLA Rondella
da
£0,53
da
£0,53
Questa parte sostituisce il numero di parte 10516671
- e 2 altro. Fare clic per visualizzare i dettagli
#
052
MPN:
16102311
NOCE
da
£0,45
da
£0,45
Questa parte sostituisce il numero di parte 16102315
#
053
MPN:
103929
SCUDO MANOVELLA
da
£60,23
da
£60,23
#
054
MPN:
107781
STAFFA DI FISSAGGIO
#
055
MPN:
10977710
BULLONE
#
056
MPN:
11195471
Rondella
Superamento
Superamento
#
057
MPN:
107073
SCUDO COPPA
da
£55,50
da
£55,50
Questa parte sostituisce il numero di parte 40361305
#
058
MPN:
107074
PIATTO
da
£29,35
da
£29,35
Questa parte sostituisce il numero di parte 40361206
- e 1 altro. Fare clic per visualizzare i dettagli
#
059
MPN:
13541124
BORCHIA LUNGA
da
£13,27
da
£13,27
Questa parte sostituisce il numero di parte 13541121
#
060
MPN:
13540821
BORCHIA CORTA
Superamento
Superamento
#
061
MPN:
15896211
NOCE
Superamento
Superamento
Questa parte sostituisce il codice articolo 15896210 che abbiamo in magazzino
#
062
MPN:
11197774
Rondella
da
£0,53
da
£0,53
Questa parte sostituisce il numero di parte 11197770
- e 3 altro. Fare clic per visualizzare i dettagli
#
063
MPN:
102725
TASSELLO
da
£0,67
da
£0,67
#
064
MPN:
13539024
BORCHIA DI PROTEZIONE
da
£0,82
da
£0,82
Questa parte sostituisce il numero di parte 13539021
#
065
MPN:
15896411
NOCE
Superamento
Superamento
Questa parte sostituisce il numero di parte 15896401
#
066
MPN:
11500121
PERNO
Superamento
Superamento
Questa parte sostituisce il numero di parte 13540820
#
067
MPN:
103402
UNIONE
da
£19,49
da
£19,49
Questa parte sostituisce il numero di parte 95038
- e 3 altro. Fare clic per visualizzare i dettagli
#
068
MPN:
127542
TUBO OLIO
da
£129,31
da
£129,31
-part-diagram-017.webp "FERRARI 208 TURBO (1989) SISTEMA DI RAFFREDDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-018.webp "FERRARI 208 TURBO (1989) POMPA DELL'ACQUA E TUBAZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-019.webp "FERRARI 208 TURBO (1989) FRIZIONE E COMANDI DIAGRAMMA DELLE PARTI")
-part-diagram-020.webp "FERRARI 208 TURBO (1989) CONTROLLO RILASCIO FRIZIONE (PER AUTO CON SISTEMA ANTISCIVOLO) DIAGRAMMA DELLE PARTI")
-part-diagram-021.webp "FERRARI 208 TURBO (1989) TRASMISSIONE DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-022.webp "FERRARI 208 TURBO (1989) CAMBIO: SCATOLA DEL DIFFERENZIALE E POMPA DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-023.webp "FERRARI 208 TURBO (1989) INGRANAGGI DELL'ALBERO PRINCIPALE DIAGRAMMA DELLE PARTI")
-part-diagram-024.webp "FERRARI 208 TURBO (1989) INGRANAGGI DELL'ALBERO DI RINVIO DIAGRAMMA DELLE PARTI")
-part-diagram-025.webp "FERRARI 208 TURBO (1989) COMANDI INTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-026.webp "FERRARI 208 TURBO (1989) COMANDI ESTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-027.webp "FERRARI 208 TURBO (1989) DIFFERENZIALE E SEMIASSI DIAGRAMMA DELLE PARTI")
-part-diagram-028.webp "FERRARI 208 TURBO (1989) PEDALIERA - COMANDI FRENO E FRIZIONE (PER AUTO SENZA SISTEMA ANTISLITTAMENTO) DIAGRAMMA DELLE PARTI")
-part-diagram-029.webp "FERRARI 208 TURBO (1989) SISTEMA IDRAULICO DELLA FRIZIONE (PER AUTO CON SISTEMA ANTISCIVOLO) DIAGRAMMA DELLE PARTI")
-part-diagram-030.webp "FERRARI 208 TURBO (1989) SISTEMA IDRAULICO PER ANTISCIVOLO DIAGRAMMA DELLE PARTI")
-part-diagram-031.webp "FERRARI 208 TURBO (1989) SISTEMA FRENANTE (PER AUTO SENZA SISTEMA ANTISCIVOLO) DIAGRAMMA DELLE PARTI")
-part-diagram-032.webp "FERRARI 208 TURBO (1989) SISTEMA ANTISCIVOLO DIAGRAMMA DELLE PARTI")
-part-diagram-033.webp "FERRARI 208 TURBO (1989) PINZE PER FRENI ANTERIORI E POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-034.webp "FERRARI 208 TURBO (1989) CONTROLLO FRENO A MANO DIAGRAMMA DELLE PARTI")
-part-diagram-035.webp "FERRARI 208 TURBO (1989) SCATOLA STERZO E COLLEGAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-036.webp "FERRARI 208 TURBO (1989) PIANTONE DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-037.webp "FERRARI 208 TURBO (1989) SOSPENSIONE ANTERIORE: AMMORTIZZATORE E DISCO FRENO (FINO ALLA VETTURA N. 76625) DIAGRAMMA DELLE PARTI")
-part-diagram-038.webp "FERRARI 208 TURBO (1989) SOSPENSIONE ANTERIORE - AMMORTIZZATORE E DISCO FRENO (A PARTIRE DALLA VETTURA N. 76626) DIAGRAMMA DELLE PARTI")
-part-diagram-039.webp "FERRARI 208 TURBO (1989) SOSPENSIONI ANTERIORI - BRACCI TRASVERSALI (FINO ALLA VETTURA N. 76625) DIAGRAMMA DELLE PARTI")
-part-diagram-040.webp "FERRARI 208 TURBO (1989) SOSPENSIONI ANTERIORI - BRACCI TRASVERSALI (A PARTIRE DALLA VETTURA N. 76626) DIAGRAMMA DELLE PARTI")
-part-diagram-041.webp "FERRARI 208 TURBO (1989) SOSPENSIONE POSTERIORE: AMMORTIZZATORE E DISCO FRENO (FINO ALLA VETTURA N. 76625) DIAGRAMMA DELLE PARTI")
-part-diagram-042.webp "FERRARI 208 TURBO (1989) SOSPENSIONE POSTERIORE - AMMORTIZZATORE E DISCO FRENO (A PARTIRE DALLA VETTURA N. 76626) DIAGRAMMA DELLE PARTI")
-part-diagram-043.webp "FERRARI 208 TURBO (1989) SOSPENSIONE POSTERIORE - BRACCI TRASVERSALI (FINO ALLA VETTURA N. 76625) DIAGRAMMA DELLE PARTI")
-part-diagram-044.webp "FERRARI 208 TURBO (1989) SOSPENSIONE POSTERIORE - BRACCI TRASVERSALI (A PARTIRE DALLA VETTURA N. 76626) DIAGRAMMA DELLE PARTI")
-part-diagram-045.webp "FERRARI 208 TURBO (1989) RUOTE (FINO AL VAGONE N. 76625) DIAGRAMMA DELLE PARTI")
-part-diagram-046.webp "FERRARI 208 TURBO (1989) RUOTE (A PARTIRE DALLA VETTURA N. 76626) DIAGRAMMA DELLE PARTI")
-part-diagram-047.webp "FERRARI 208 TURBO (1989) ACCENSIONE DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-048.webp "FERRARI 208 TURBO (1989) SISTEMA DI GENERAZIONE ELETTRICA DIAGRAMMA DELLE PARTI")
-part-diagram-049.webp "FERRARI 208 TURBO (1989) COMPRESSORE E CONTROLLI DELL'ARIA CONDIZIONATA (FINO ALLA VETTURA N. 77246) DIAGRAMMA DELLE PARTI")
-part-diagram-050.webp "FERRARI 208 TURBO (1989) COMPRESSORE E CONTROLLI DELL'ARIA CONDIZIONATA (A PARTIRE DALLA VETTURA N. 77247) DIAGRAMMA DELLE PARTI")
-part-diagram-051.webp "FERRARI 208 TURBO (1989) KIT DI STRUMENTI: DOCUMENTI E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-101.webp "FERRARI 208 TURBO (1989) SCOCCA - ELEMENTI ESTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-102.webp "FERRARI 208 TURBO (1989) PARAURTI ANTERIORE E POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-103.webp "FERRARI 208 TURBO (1989) SCOCCA - ELEMENTI INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-104.webp "FERRARI 208 TURBO (1989) SCOCCA - ELEMENTI INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-105.webp "FERRARI 208 TURBO (1989) BAGAGLI E VANO PASSEGGERI. ISOLAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-106.webp "FERRARI 208 TURBO (1989) COPERCHIO DELLO SCOMPARTO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-107.webp "FERRARI 208 TURBO (1989) COPERTURA DEL COFANO POSTERIORE E DEL VANO BAGAGLI DIAGRAMMA DELLE PARTI")
-part-diagram-108.webp "FERRARI 208 TURBO (1989) PORTE (FINO ALL'AUTO 71595) DIAGRAMMA DELLE PARTI")
-part-diagram-109.webp "FERRARI 208 TURBO (1989) PORTE (DALL'AUTO 71597) DIAGRAMMA DELLE PARTI")
-part-diagram-110.webp "FERRARI 208 TURBO (1989) PORTE (DALL'AUTO 71597) DIAGRAMMA DELLE PARTI")
-part-diagram-111.webp "FERRARI 208 TURBO (1989) PORTE (DALL'AUTO 75929) DIAGRAMMA DELLE PARTI")
-part-diagram-112.webp "FERRARI 208 TURBO (1989) OCCHIALI DIAGRAMMA DELLE PARTI")
-part-diagram-113.webp "FERRARI 208 TURBO (1989) RIVESTIMENTI INTERNI, ACCESSORI E SEDILI DIAGRAMMA DELLE PARTI")
-part-diagram-114.webp "FERRARI 208 TURBO (1989) POSTO A SEDERE DIAGRAMMA DELLE PARTI")
-part-diagram-115.webp "FERRARI 208 TURBO (1989) TUNNEL E TETTO DIAGRAMMA DELLE PARTI")
-part-diagram-116.webp "FERRARI 208 TURBO (1989) PANNELLO STRUMENTI (FINO ALL'AUTO 71595) DIAGRAMMA DELLE PARTI")
-part-diagram-117.webp "FERRARI 208 TURBO (1989) PANNELLO STRUMENTI (DALL'AUTO 71597) DIAGRAMMA DELLE PARTI")
-part-diagram-118.webp "FERRARI 208 TURBO (1989) STRUMENTI E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-119.webp "FERRARI 208 TURBO (1989) IMPIANTO ELETTRICO - CAVI - FUSIBILI - RELÈ DIAGRAMMA DELLE PARTI")
-part-diagram-120.webp "FERRARI 208 TURBO (1989) LUCI ESTERNE E MODANATURE DIAGRAMMA DELLE PARTI")
-part-diagram-121.webp "FERRARI 208 TURBO (1989) DISPOSITIVO SOLLEVAMENTO LUCI E FARI DIAGRAMMA DELLE PARTI")
-part-diagram-122.webp "FERRARI 208 TURBO (1989) TERGICRISTALLO, RONDELLA E AVVISATORI ACUSTICI DIAGRAMMA DELLE PARTI")
-part-diagram-123.webp "FERRARI 208 TURBO (1989) SISTEMA DI RISCALDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-124.webp "FERRARI 208 TURBO (1989) SISTEMA DI ARIA CONDIZIONATA DIAGRAMMA DELLE PARTI")
-part-diagram-001.webp "FERRARI 208 TURBO (1989) MOTORE - CAMBIO E SUPPORTI DIAGRAMMA DELLE PARTI")
-part-diagram-002.webp "FERRARI 208 TURBO (1989) BASAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-003.webp "FERRARI 208 TURBO (1989) ALBERO MOTORE - BIELLE E PISTONI DIAGRAMMA DELLE PARTI")
-part-diagram-004.webp "FERRARI 208 TURBO (1989) DISTANZIALE ALLOGGIAMENTO VOLANO E FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-005.webp "FERRARI 208 TURBO (1989) TESTATA (DESTRA) DIAGRAMMA DELLE PARTI")
-part-diagram-006.webp "FERRARI 208 TURBO (1989) TESTATA (SINISTRA) DIAGRAMMA DELLE PARTI")
-part-diagram-007.webp "FERRARI 208 TURBO (1989) SISTEMA DI CRONOMETRAGGIO - PUNTERIE DIAGRAMMA DELLE PARTI")
-part-diagram-008.webp "FERRARI 208 TURBO (1989) SISTEMA DI CRONOMETRAGGIO - CONTROLLI DIAGRAMMA DELLE PARTI")
-part-diagram-009.webp "FERRARI 208 TURBO (1989) POMPA CARBURANTE E TUBI DIAGRAMMA DELLE PARTI")
-part-diagram-010.webp "FERRARI 208 TURBO (1989) TURBO - SISTEMA DI RICARICA DIAGRAMMA DELLE PARTI")
-part-diagram-011.webp "FERRARI 208 TURBO (1989) LINEE DISTRIBUTORI CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-012.webp "FERRARI 208 TURBO (1989) ASPIRAZIONE ARIA, COLLETTORI E SCAMBIATORI DI CALORE DIAGRAMMA DELLE PARTI")
-part-diagram-013.webp "FERRARI 208 TURBO (1989) ALLOGGIAMENTO E COLLEGAMENTO DELL'ACCELERATORE DIAGRAMMA DELLE PARTI")
-part-diagram-014.webp "FERRARI 208 TURBO (1989) IMPIANTO DI SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-015.webp "FERRARI 208 TURBO (1989) COLPO - PER SISTEMA DIAGRAMMA DELLE PARTI")
