002 - BASAMENTO

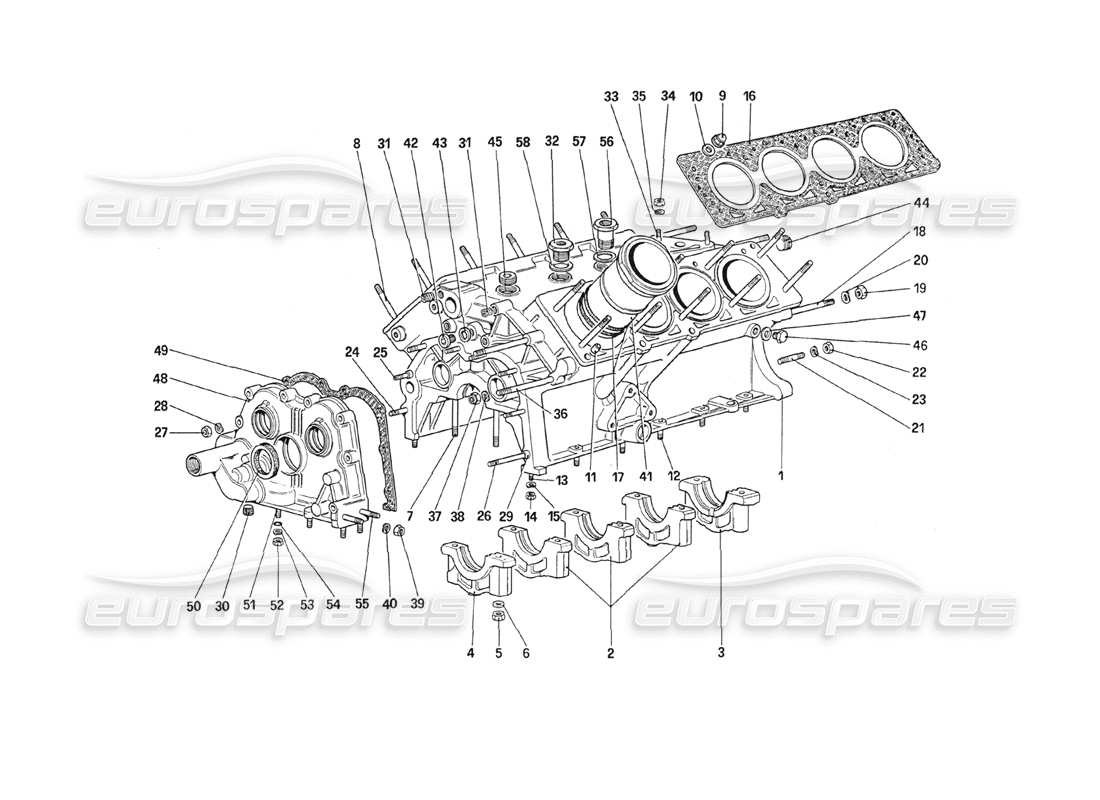

Ferrari 208 Turbo (1989) Crankcase Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
-
È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
#
000
MPN:
131807
GRUPPO GUARNIZIONI
da
£1.676,05
da
£1.676,05
#
001
MPN:
127224

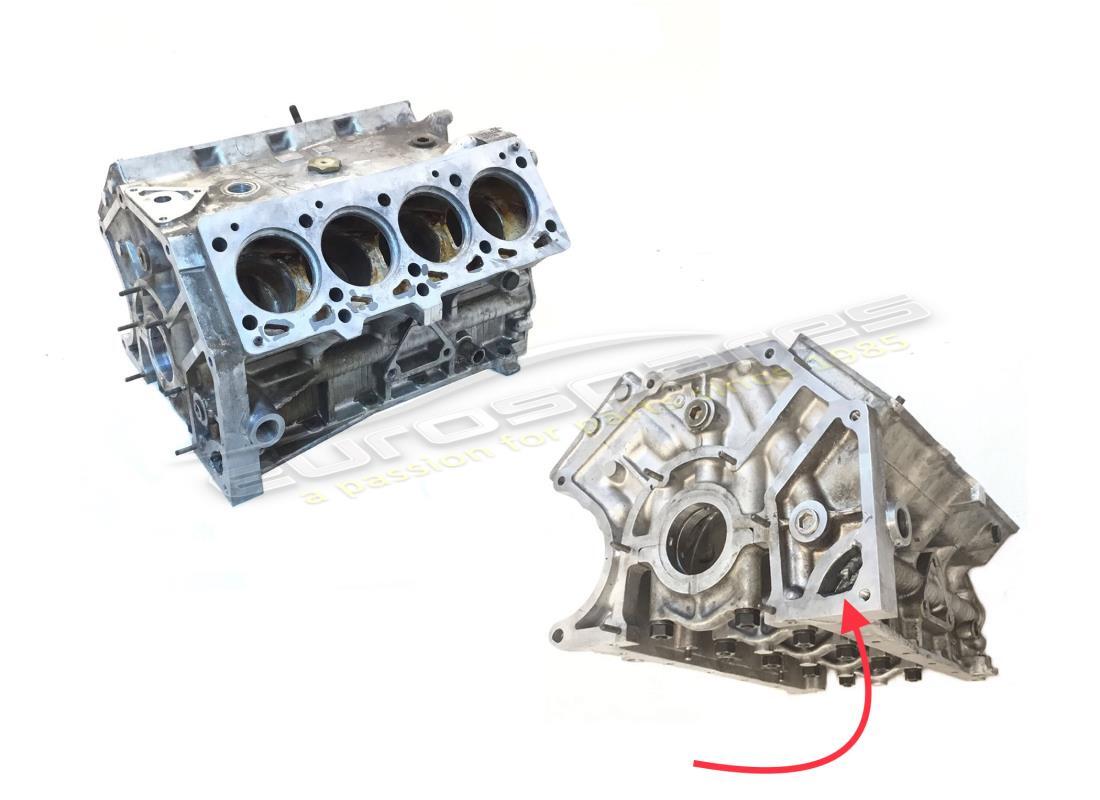

BASAMENTO
Con l'assemblea n. 127233
da
£4.194,75
da
£4.194,75
#
001
MPN:
127233
BASAMENTO COMPLETO
#
002
MPN:
103764
TAPPO CUSCINETTO PRINCIPALE
Superamento
Superamento
#
003
MPN:
103765
TAPPO CUSCINETTO PRINCIPALE
Superamento
Superamento
#
004
MPN:
103766
TAPPO CUSCINETTO PRINCIPALE
Superamento
Superamento
#
005
MPN:
103841
NOCE
Superamento
Superamento
Questa parte sostituisce il numero di parte 4146542
#
006
MPN:
103842
Rondella
Superamento
Superamento
#
007
MPN:
104075
PERNO
da
£5,92
da
£5,92
#
008
MPN:
100098
PERNO
da
£31,68
da
£31,68
Questa parte sostituisce il numero di parte 9100505
#
009
MPN:
100101/A
DADO CAPPUCCIO
da
£12,10
da
£12,10
#
010
MPN:
100100
Rondella
da
£1,52
da
£1,52
Questa parte sostituisce il numero di parte 95242
#
011
MPN:
118317
TASSELLO
da
£8,79
da
£8,79
#
012
MPN:
13543621
PERNO
Superamento
Superamento
#
013
MPN:
12354524
PERNO
da
£15,48
da
£15,48
Questa parte sostituisce il numero di parte 12354521
#
013
MPN:
13543324
PERNO DI FISSAGGIO DEL CAMBIO POSTERIORE DESTRO
da
£0,84
da
£0,84
Questa parte sostituisce il numero di parte 13543321
#
014
MPN:
16100814
NOCE
da
£0,71
da
£0,71
Questa parte sostituisce il numero di parte 16100811
- e 1 altro. Fare clic per visualizzare i dettagli
#
015
MPN:
11198074
Rondella
da
£0,47
da
£0,47
Questa parte sostituisce il codice articolo 11198071 che abbiamo in magazzino
- e 4 altro. Fare clic per visualizzare i dettagli
#
016
MPN:
168947
GUARNIZIONE
da
£465,11
da
£465,11
Questa parte sostituisce il numero di parte 127249
#
017
MPN:
107940
ANELLO DI TENUTA
da
£11,70
da
£11,70
Questa parte sostituisce il numero di parte 120158
#
018
MPN:
13953521
PERNO
da
£6,90
da
£6,90
Questa parte sostituisce il numero di parte 13451221
#
019
MPN:
12164711
NOCE
Superamento
Superamento
Questa parte sostituisce il numero di parte 12164712
#
020
MPN:
12601471
Rondella
Superamento
Superamento
#
021
MPN:
11500621
PERNO
da
£0,47
da
£0,47
Questa parte sostituisce il numero di parte 11500620
#
022
MPN:
15896211
NOCE
Superamento
Superamento
Questa parte sostituisce il numero di parte 15896210
#
023
MPN:
11197774
Rondella
da
£0,53
da
£0,53
Questa parte sostituisce il numero di parte 11197770
- e 3 altro. Fare clic per visualizzare i dettagli
#
024
MPN:
13517321
PERNO
da
£16,90
da
£16,90
Questa parte sostituisce il numero di parte 13517320
#
025
MPN:
13517421
PERNO
da
£53,42
da
£53,42
Questa parte sostituisce il numero di parte 13517420
#
026
MPN:
13518221
PERNO
da
£0,64
da
£0,64
#
027
MPN:
16104411
NOCE
da
£0,47
da
£0,47
#
028
MPN:
12601371
Rondella
Superamento
Superamento
#
029
MPN:
100041
TASSELLO
da
£3,82
da
£3,82
#
030
MPN:
14326150
TAPPO FILETTATO
da
£0,53
da
£0,53
Questa parte sostituisce il numero di parte 12326150
#
031
MPN:
13525770
HELI - POMPA ACQUA DI SICUREZZA DELLA BOBINA
da
£1,57
da
£1,57
Questa parte sostituisce il numero di parte 103830
#
032
MPN:
128915
UNIONE
da
£9,42
da
£9,42
#
033
MPN:
13517221
PERNO
Superamento
Superamento
#
034
MPN:
16104411
DADO AUTOBLOCCANTE
da
£0,47
da
£0,47
#
035
MPN:
12601371
Rondella
Superamento
Superamento
#
036
MPN:
115237
BORCHIA DI FISSAGGIO COPERCHIO SINISTRO E SUPPORTO COMPRESSORE
da
£9,20
da
£9,20
Questa parte sostituisce il numero di parte 107923
#
037
MPN:
12575621
DADO AUTOBLOCCANTE
da
£1,43
da
£1,43
#
038
MPN:
107993
Rondella
da
£10,90
da
£10,90
#
039
MPN:
12164711
NOCE
Superamento
Superamento
Questa parte sostituisce il numero di parte 12164712
#
040
MPN:
12601371
Rondella
Superamento
Superamento
#
041
MPN:
127247

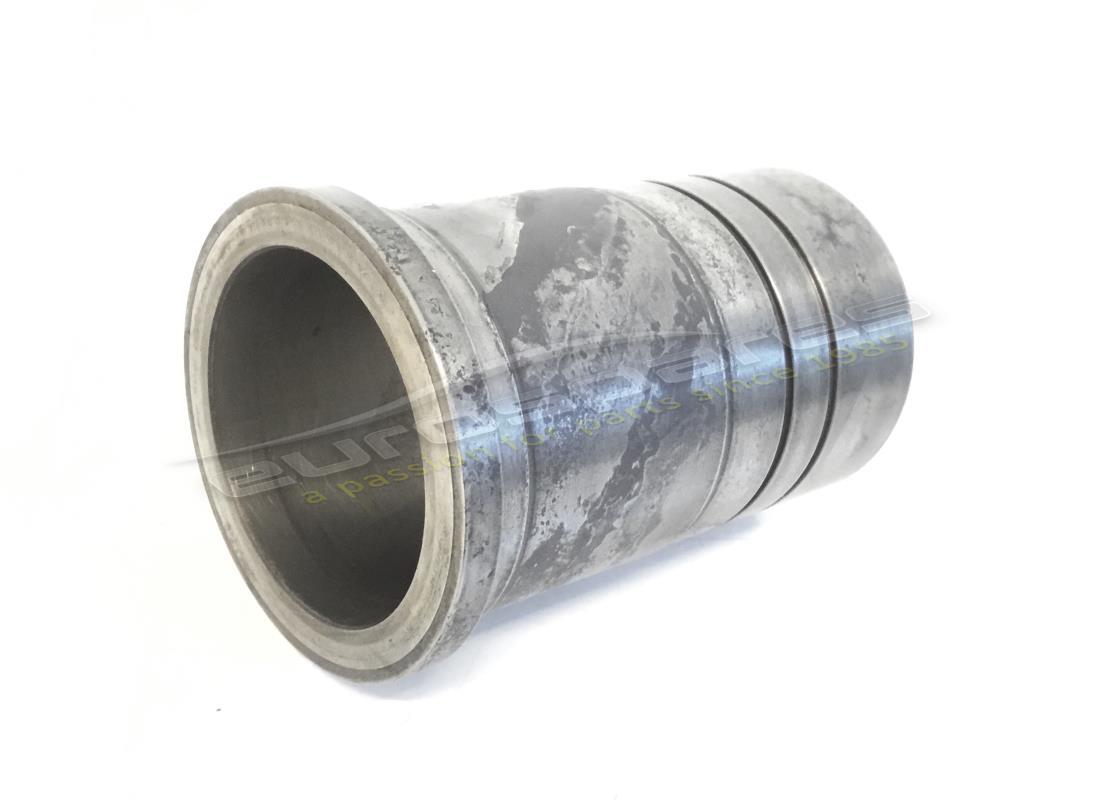

CANNA CILINDRO
da
£132,66
da
£132,66
#
042
MPN:
10275011
TAPPO
da
£1,05
da
£1,05
Questa parte sostituisce il numero di parte 10275001
- e 3 altro. Fare clic per visualizzare i dettagli
#
043
MPN:
10263460
GUARNIZIONE
da
£0,47
da
£0,47
Questa parte sostituisce il numero di parte 95119
#
044
MPN:
10269850
TAPPO FILETTATO
da
£0,94
da
£0,94
#
045
MPN:
14325540
TAPPO SUPERIORE
da
£4,28
da
£4,28
#
046
MPN:
19300640
TAPPO
#
047
MPN:
10280060
GUARNIZIONE
da
£0,47
da
£0,47
Questa parte sostituisce il numero di parte 100501
- e 3 altro. Fare clic per visualizzare i dettagli
#
048
MPN:
123862
COPERTURA FRONTALE
da
£603,75
da
£603,75
#
048
MPN:
125276
COPERTURA ANTERIORE COMPLETA
Con carter completo n. 127233
#
049
MPN:
135089
GUARNIZIONE
da
£14,83
da
£14,83
Questa parte sostituisce il numero di parte 103791
- e 1 altro. Fare clic per visualizzare i dettagli
#
050
MPN:
108224
ANELLO DI TENUTA
da
£18,64
da
£18,64
Questa parte sostituisce il numero di parte 105231
#
051
MPN:
12354524
PERNO
da
£15,48
da
£15,48
Questa parte sostituisce il numero di parte 12354521
#
052
MPN:
16100814
NOCE
da
£0,71
da
£0,71
Questa parte sostituisce il numero di parte 16100811
- e 1 altro. Fare clic per visualizzare i dettagli
#
053
MPN:
11198074
Rondella
da
£0,47
da
£0,47
Questa parte sostituisce il codice articolo 11198071 che abbiamo in magazzino
- e 4 altro. Fare clic per visualizzare i dettagli
#
054
MPN:
103039
ANELLO DI TENUTA
(quantità minima dell'ordine = 10)
da
£1,62
da
£1,62
Questa parte sostituisce il numero di parte 95860041
#
055
MPN:
13543621
PERNO
Superamento
Superamento
#
056
MPN:
125133
RACCORDO PER TERMOROLOGIO
da
£39,22
da
£39,22
#
057
MPN:
10296260
GUARNIZIONE
da
£0,47
da
£0,47
Questa parte sostituisce il numero di parte 94701
#
058
MPN:
10296260
GUARNIZIONE
da
£0,47
da
£0,47
Questa parte sostituisce il numero di parte 94701
-part-diagram-003.webp "FERRARI 208 TURBO (1989) ALBERO MOTORE - BIELLE E PISTONI DIAGRAMMA DELLE PARTI")
-part-diagram-004.webp "FERRARI 208 TURBO (1989) DISTANZIALE ALLOGGIAMENTO VOLANO E FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-005.webp "FERRARI 208 TURBO (1989) TESTATA (DESTRA) DIAGRAMMA DELLE PARTI")
-part-diagram-006.webp "FERRARI 208 TURBO (1989) TESTATA (SINISTRA) DIAGRAMMA DELLE PARTI")
-part-diagram-007.webp "FERRARI 208 TURBO (1989) SISTEMA DI CRONOMETRAGGIO - PUNTERIE DIAGRAMMA DELLE PARTI")
-part-diagram-008.webp "FERRARI 208 TURBO (1989) SISTEMA DI CRONOMETRAGGIO - CONTROLLI DIAGRAMMA DELLE PARTI")
-part-diagram-009.webp "FERRARI 208 TURBO (1989) POMPA CARBURANTE E TUBI DIAGRAMMA DELLE PARTI")
-part-diagram-010.webp "FERRARI 208 TURBO (1989) TURBO - SISTEMA DI RICARICA DIAGRAMMA DELLE PARTI")
-part-diagram-011.webp "FERRARI 208 TURBO (1989) LINEE DISTRIBUTORI CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-012.webp "FERRARI 208 TURBO (1989) ASPIRAZIONE ARIA, COLLETTORI E SCAMBIATORI DI CALORE DIAGRAMMA DELLE PARTI")
-part-diagram-013.webp "FERRARI 208 TURBO (1989) ALLOGGIAMENTO E COLLEGAMENTO DELL'ACCELERATORE DIAGRAMMA DELLE PARTI")
-part-diagram-014.webp "FERRARI 208 TURBO (1989) IMPIANTO DI SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-015.webp "FERRARI 208 TURBO (1989) COLPO - PER SISTEMA DIAGRAMMA DELLE PARTI")
-part-diagram-016.webp "FERRARI 208 TURBO (1989) SISTEMA DI LUBRIFICAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-017.webp "FERRARI 208 TURBO (1989) SISTEMA DI RAFFREDDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-018.webp "FERRARI 208 TURBO (1989) POMPA DELL'ACQUA E TUBAZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-019.webp "FERRARI 208 TURBO (1989) FRIZIONE E COMANDI DIAGRAMMA DELLE PARTI")
-part-diagram-020.webp "FERRARI 208 TURBO (1989) CONTROLLO RILASCIO FRIZIONE (PER AUTO CON SISTEMA ANTISCIVOLO) DIAGRAMMA DELLE PARTI")
-part-diagram-021.webp "FERRARI 208 TURBO (1989) TRASMISSIONE DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-022.webp "FERRARI 208 TURBO (1989) CAMBIO: SCATOLA DEL DIFFERENZIALE E POMPA DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-023.webp "FERRARI 208 TURBO (1989) INGRANAGGI DELL'ALBERO PRINCIPALE DIAGRAMMA DELLE PARTI")
-part-diagram-024.webp "FERRARI 208 TURBO (1989) INGRANAGGI DELL'ALBERO DI RINVIO DIAGRAMMA DELLE PARTI")
-part-diagram-025.webp "FERRARI 208 TURBO (1989) COMANDI INTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-026.webp "FERRARI 208 TURBO (1989) COMANDI ESTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-027.webp "FERRARI 208 TURBO (1989) DIFFERENZIALE E SEMIASSI DIAGRAMMA DELLE PARTI")
-part-diagram-028.webp "FERRARI 208 TURBO (1989) PEDALIERA - COMANDI FRENO E FRIZIONE (PER AUTO SENZA SISTEMA ANTISLITTAMENTO) DIAGRAMMA DELLE PARTI")
-part-diagram-029.webp "FERRARI 208 TURBO (1989) SISTEMA IDRAULICO DELLA FRIZIONE (PER AUTO CON SISTEMA ANTISCIVOLO) DIAGRAMMA DELLE PARTI")
-part-diagram-030.webp "FERRARI 208 TURBO (1989) SISTEMA IDRAULICO PER ANTISCIVOLO DIAGRAMMA DELLE PARTI")
-part-diagram-031.webp "FERRARI 208 TURBO (1989) SISTEMA FRENANTE (PER AUTO SENZA SISTEMA ANTISCIVOLO) DIAGRAMMA DELLE PARTI")
-part-diagram-032.webp "FERRARI 208 TURBO (1989) SISTEMA ANTISCIVOLO DIAGRAMMA DELLE PARTI")
-part-diagram-033.webp "FERRARI 208 TURBO (1989) PINZE PER FRENI ANTERIORI E POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-034.webp "FERRARI 208 TURBO (1989) CONTROLLO FRENO A MANO DIAGRAMMA DELLE PARTI")
-part-diagram-035.webp "FERRARI 208 TURBO (1989) SCATOLA STERZO E COLLEGAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-036.webp "FERRARI 208 TURBO (1989) PIANTONE DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-037.webp "FERRARI 208 TURBO (1989) SOSPENSIONE ANTERIORE: AMMORTIZZATORE E DISCO FRENO (FINO ALLA VETTURA N. 76625) DIAGRAMMA DELLE PARTI")
-part-diagram-038.webp "FERRARI 208 TURBO (1989) SOSPENSIONE ANTERIORE - AMMORTIZZATORE E DISCO FRENO (A PARTIRE DALLA VETTURA N. 76626) DIAGRAMMA DELLE PARTI")
-part-diagram-039.webp "FERRARI 208 TURBO (1989) SOSPENSIONI ANTERIORI - BRACCI TRASVERSALI (FINO ALLA VETTURA N. 76625) DIAGRAMMA DELLE PARTI")
-part-diagram-040.webp "FERRARI 208 TURBO (1989) SOSPENSIONI ANTERIORI - BRACCI TRASVERSALI (A PARTIRE DALLA VETTURA N. 76626) DIAGRAMMA DELLE PARTI")
-part-diagram-041.webp "FERRARI 208 TURBO (1989) SOSPENSIONE POSTERIORE: AMMORTIZZATORE E DISCO FRENO (FINO ALLA VETTURA N. 76625) DIAGRAMMA DELLE PARTI")
-part-diagram-042.webp "FERRARI 208 TURBO (1989) SOSPENSIONE POSTERIORE - AMMORTIZZATORE E DISCO FRENO (A PARTIRE DALLA VETTURA N. 76626) DIAGRAMMA DELLE PARTI")
-part-diagram-043.webp "FERRARI 208 TURBO (1989) SOSPENSIONE POSTERIORE - BRACCI TRASVERSALI (FINO ALLA VETTURA N. 76625) DIAGRAMMA DELLE PARTI")
-part-diagram-044.webp "FERRARI 208 TURBO (1989) SOSPENSIONE POSTERIORE - BRACCI TRASVERSALI (A PARTIRE DALLA VETTURA N. 76626) DIAGRAMMA DELLE PARTI")
-part-diagram-045.webp "FERRARI 208 TURBO (1989) RUOTE (FINO AL VAGONE N. 76625) DIAGRAMMA DELLE PARTI")
-part-diagram-046.webp "FERRARI 208 TURBO (1989) RUOTE (A PARTIRE DALLA VETTURA N. 76626) DIAGRAMMA DELLE PARTI")
-part-diagram-047.webp "FERRARI 208 TURBO (1989) ACCENSIONE DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-048.webp "FERRARI 208 TURBO (1989) SISTEMA DI GENERAZIONE ELETTRICA DIAGRAMMA DELLE PARTI")
-part-diagram-049.webp "FERRARI 208 TURBO (1989) COMPRESSORE E CONTROLLI DELL'ARIA CONDIZIONATA (FINO ALLA VETTURA N. 77246) DIAGRAMMA DELLE PARTI")
-part-diagram-050.webp "FERRARI 208 TURBO (1989) COMPRESSORE E CONTROLLI DELL'ARIA CONDIZIONATA (A PARTIRE DALLA VETTURA N. 77247) DIAGRAMMA DELLE PARTI")
-part-diagram-051.webp "FERRARI 208 TURBO (1989) KIT DI STRUMENTI: DOCUMENTI E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-101.webp "FERRARI 208 TURBO (1989) SCOCCA - ELEMENTI ESTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-102.webp "FERRARI 208 TURBO (1989) PARAURTI ANTERIORE E POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-103.webp "FERRARI 208 TURBO (1989) SCOCCA - ELEMENTI INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-104.webp "FERRARI 208 TURBO (1989) SCOCCA - ELEMENTI INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-105.webp "FERRARI 208 TURBO (1989) BAGAGLI E VANO PASSEGGERI. ISOLAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-106.webp "FERRARI 208 TURBO (1989) COPERCHIO DELLO SCOMPARTO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-107.webp "FERRARI 208 TURBO (1989) COPERTURA DEL COFANO POSTERIORE E DEL VANO BAGAGLI DIAGRAMMA DELLE PARTI")
-part-diagram-108.webp "FERRARI 208 TURBO (1989) PORTE (FINO ALL'AUTO 71595) DIAGRAMMA DELLE PARTI")
-part-diagram-109.webp "FERRARI 208 TURBO (1989) PORTE (DALL'AUTO 71597) DIAGRAMMA DELLE PARTI")
-part-diagram-110.webp "FERRARI 208 TURBO (1989) PORTE (DALL'AUTO 71597) DIAGRAMMA DELLE PARTI")
-part-diagram-111.webp "FERRARI 208 TURBO (1989) PORTE (DALL'AUTO 75929) DIAGRAMMA DELLE PARTI")
-part-diagram-112.webp "FERRARI 208 TURBO (1989) OCCHIALI DIAGRAMMA DELLE PARTI")
-part-diagram-113.webp "FERRARI 208 TURBO (1989) RIVESTIMENTI INTERNI, ACCESSORI E SEDILI DIAGRAMMA DELLE PARTI")
-part-diagram-114.webp "FERRARI 208 TURBO (1989) POSTO A SEDERE DIAGRAMMA DELLE PARTI")
-part-diagram-115.webp "FERRARI 208 TURBO (1989) TUNNEL E TETTO DIAGRAMMA DELLE PARTI")
-part-diagram-116.webp "FERRARI 208 TURBO (1989) PANNELLO STRUMENTI (FINO ALL'AUTO 71595) DIAGRAMMA DELLE PARTI")
-part-diagram-117.webp "FERRARI 208 TURBO (1989) PANNELLO STRUMENTI (DALL'AUTO 71597) DIAGRAMMA DELLE PARTI")
-part-diagram-118.webp "FERRARI 208 TURBO (1989) STRUMENTI E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-119.webp "FERRARI 208 TURBO (1989) IMPIANTO ELETTRICO - CAVI - FUSIBILI - RELÈ DIAGRAMMA DELLE PARTI")
-part-diagram-120.webp "FERRARI 208 TURBO (1989) LUCI ESTERNE E MODANATURE DIAGRAMMA DELLE PARTI")
-part-diagram-121.webp "FERRARI 208 TURBO (1989) DISPOSITIVO SOLLEVAMENTO LUCI E FARI DIAGRAMMA DELLE PARTI")
-part-diagram-122.webp "FERRARI 208 TURBO (1989) TERGICRISTALLO, RONDELLA E AVVISATORI ACUSTICI DIAGRAMMA DELLE PARTI")
-part-diagram-123.webp "FERRARI 208 TURBO (1989) SISTEMA DI RISCALDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-124.webp "FERRARI 208 TURBO (1989) SISTEMA DI ARIA CONDIZIONATA DIAGRAMMA DELLE PARTI")
-part-diagram-001.webp "FERRARI 208 TURBO (1989) MOTORE - CAMBIO E SUPPORTI DIAGRAMMA DELLE PARTI")
