114 - Impianto Elettrico - Cavi, Fusibili e Relè

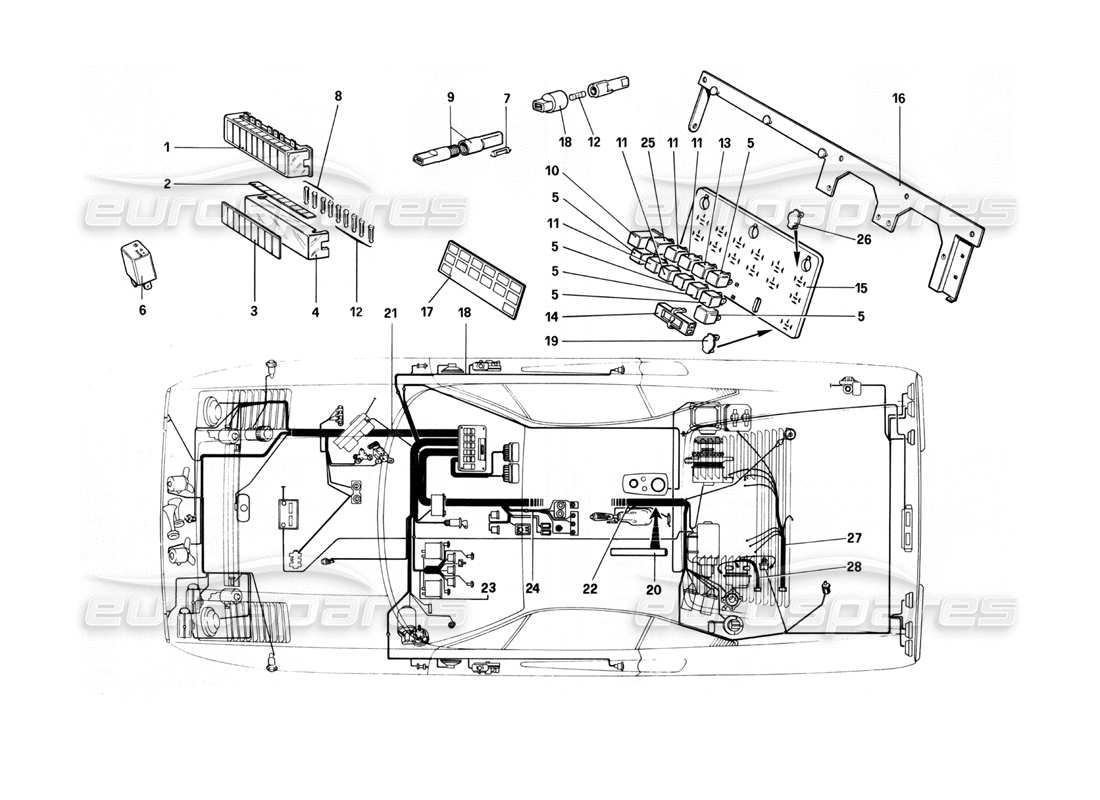

Ferrari 208 Turbo (1982) Electrical System - Cables, Fuses and Relays Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
-
È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
#
001
MPN:
61110700
SCATOLA PORTAVALVOLE N. 1 NERA
da
£113,26
da
£113,26
#
001
MPN:
61110800
SCATOLA PORTAVALVOLE N. 2 BIANCA
da
£283,53
da
£283,53
#
002
MPN:
60743300
TARGHETTA LATERALE SCATOLA N. 2
da
£3,62
da
£3,62
#
002
MPN:
60750600
TARGHETTA LATERALE SCATOLA N. 1
da
£3,81
da
£3,81
#
003
MPN:
61110100
TARGHETTA SCATOLA N. 1
da
£4,29
da
£4,29
#
003
MPN:
61110200
TARGHETTA SCATOLA N. 2
da
£4,08
da
£4,08
#
004
MPN:
61110400
COPERTINA
#
004
MPN:
61110500
COPERTINA
#
005
MPN:
40130106

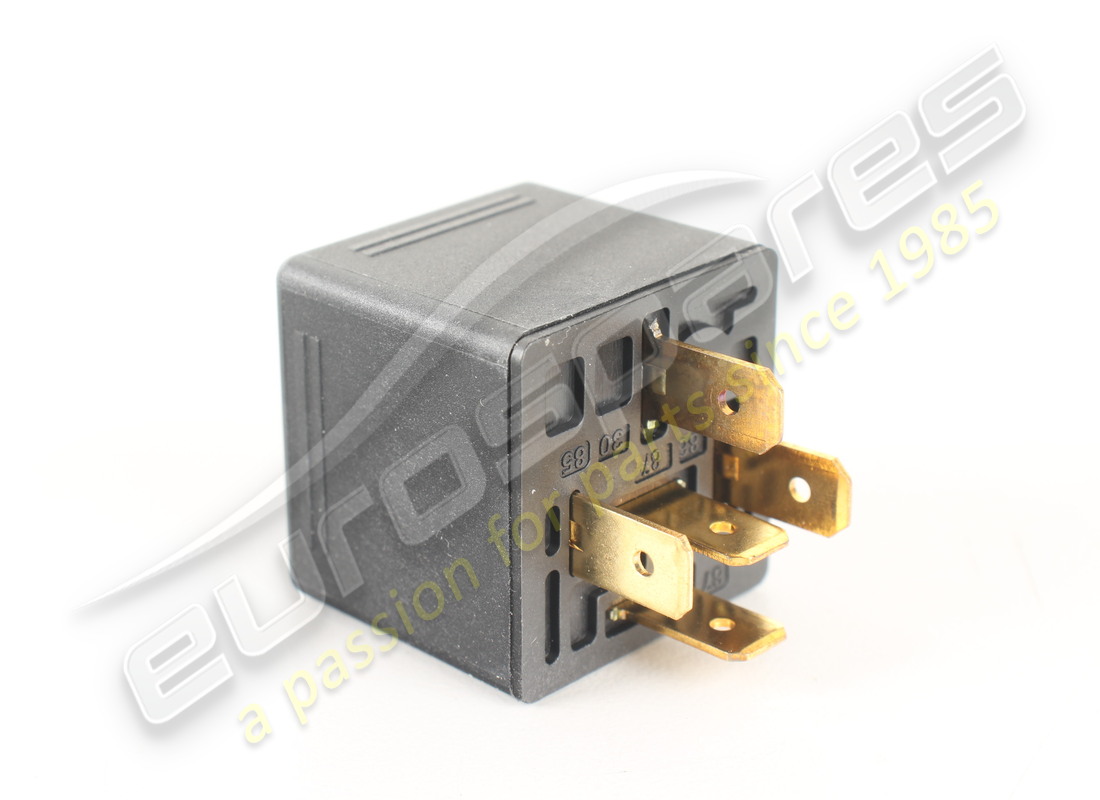

RELÈ
da
£10,40
da
£10,40
Questa parte sostituisce il numero di parte 110355
#
006
MPN:
60870200
DISPOSITIVE RITARDANTE SPEGNIMENTO LUCI INTERNE
da
£101,61
da
£101,61
#
007
MPN:
10858190
FUSIBILE DA 3A
da
£0,47
da
£0,47
#
008
MPN:
11048990
FUSIBILE 16 AMP IN CERAMICA
da
£0,47
da
£0,47
Questa parte sostituisce il numero di parte 95403002
#
009
MPN:
60846100
ASTUCCIO TUBOLARE FUSIBILE VOLANTE
da
£5,29
da
£5,29
#
010
MPN:
61048000
RELÈ INDICATORE DI SEGNALE E PERICOLO
da
£107,87
da
£107,87
Questa parte sostituisce il numero di parte 111754
#
011
MPN:
40130007

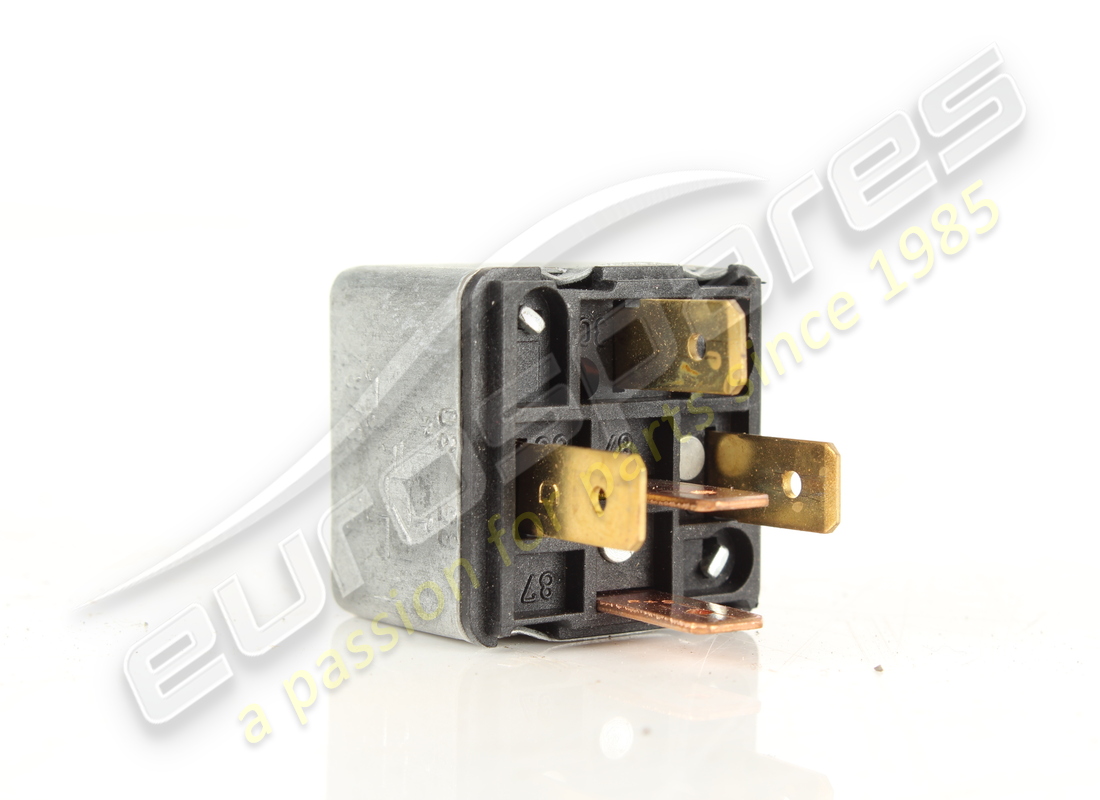

RELÈ
0332209151
da
£15,93
da
£15,93
Questa parte sostituisce il numero di parte 110356
- e 1 altro. Fare clic per visualizzare i dettagli
#
012
MPN:
10858090
FUSIBILE 8 AMP IN CERAMICA
da
£0,47
da
£0,47
Questa parte sostituisce il numero di parte 95403001
#
013
MPN:
40283905
MICRORELÈ BOSCH 0332-015-006
da
£37,86
da
£37,86
Questa parte sostituisce il numero di parte 110354
- e 2 altro. Fare clic per visualizzare i dettagli
#
014
MPN:
40130205
DOPPIO CONNETTORE
da
£9,66
da
£9,66
Questa parte sostituisce il numero di parte MC4812/1
#
015
MPN:
61109100
PIASTRA PER CENTRALINA ELETTRICA
da
£167,19
da
£167,19
Questa parte sostituisce il numero di parte 60035805
#
016
MPN:
61105000
SUPPORTO
da
£48,57
da
£48,57
#
017
MPN:
61110300
TARGHETTA IDENTIF ICAZIONE
da
£6,78
da
£6,78
#
018
MPN:
119505
CAVI PORTA DX.
da
£36,73
da
£36,73
#
018
MPN:
119513
CAVI PORTA SX.
da
£70,97
da
£70,97
#
019
MPN:
60279007
PONTICELLO COLLEGAMENTO FARI AUSILIARI
da
£4,61
da
£4,61
#
020
MPN:
40135907
TUBO DI PROTEZIONE AL SILICONE
da
£143,01
da
£143,01
#
021
MPN:
119516
CAVI PARTE ANT. SX.
da
£218,99
da
£218,99
#
021
MPN:
119517
CAVI PARTE ANT. DX.
da
£218,99
da
£218,99
#
022
MPN:
119515
CAVI PARTE POSTERIORE
da
£459,35
da
£459,35
#
023
MPN:
117011

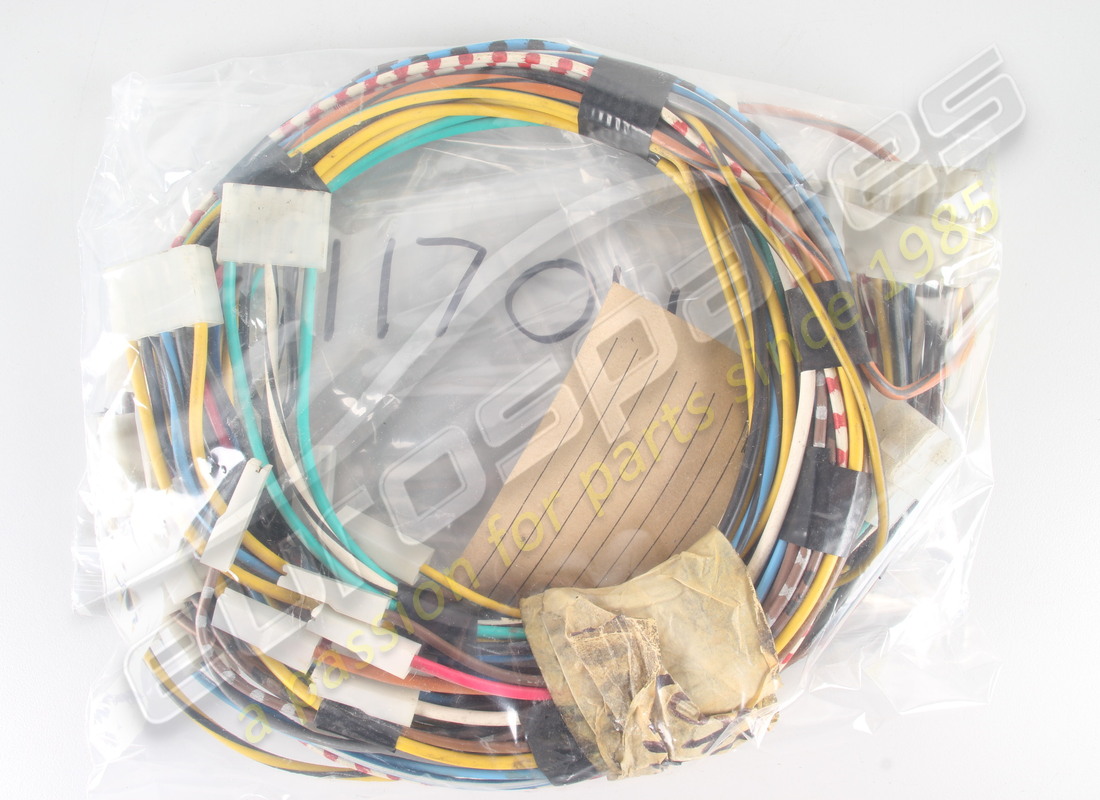

CAVI PLANCIA PORTASTRUMENTI
da
£140,47
da
£140,47
#
024
MPN:
119514
CAVI COMANDI SUL TUNNEL
da
£120,32
da
£120,32
#
025
MPN:
118789
RELAY TACHIMETRICO INTERRUZIONE FLUSSO BENZINA
#
026
MPN:
115459
Ponticello collegamento comando alzata fari con luci anabb.
da
£21,25
da
£21,25
#
027
MPN:
117007
CAVI COLLEGAMENTO APPARECCHI SUL MOTORE
da
£168,78
da
£168,78
#
028
MPN:
117008
CAVI COLLEGAMENTO SENSORI ELETTRICI SUL MOTORE
da
£99,79
da
£99,79
