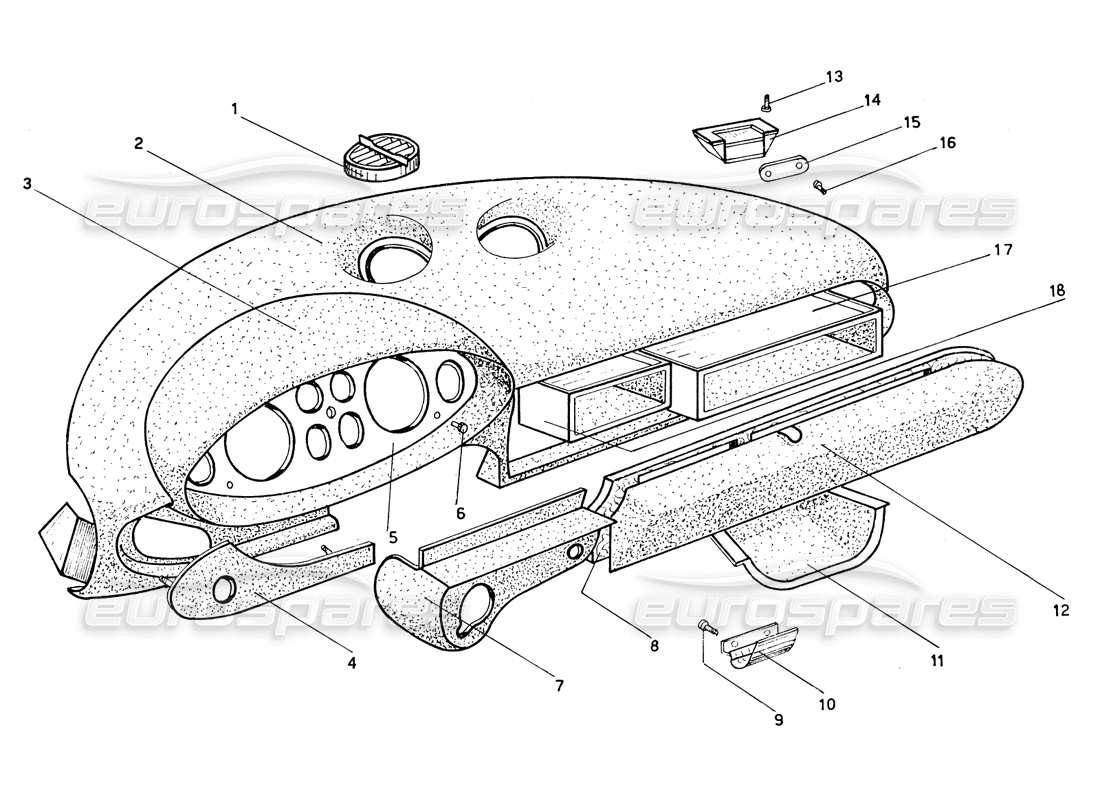

022 - Pannello di controllo
Ferrari 206 GT Dino (Coachwork) Dashboard Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 205201
DIFFUSORE
Superamento
Superamento
# 002
MPN: 20-52-02
ELEMENTO SUPERIORE PLANCIA
da £62,09
da £62,09
Questa parte sostituisce il numero di parte 985205202
# 003
MPN: 20-52-03
ELEMENTO CONTENITORE STRUMENTI
da £62,09
da £62,09
Questa parte sostituisce il numero di parte 985205203
# 004
MPN: 20-52-04
OSSATURA INFERIORE S.
# 005
MPN: 20-52-05
PLANCIA STRUMENTI
# 006
MPN: 20-52-06
POMELLO FISSAGGIO PLANCIA
# 007
MPN: 20-52-07
INBOTTITURA INFERIORE SOTTO STERZO
# 008
MPN: 20-52-08
PARATIA IN LEGNO PER CORPO CHIUSURA CASSETTI
# 009
MPN: 20-52-09
VITE
# 010
MPN: 20-52-10
CERNIERA FISSAGGIO PER PARATIE
# 011
MPN: 20-52-11
VASCHETTA PORTA DOCUMENTI
# 012
MPN: 20-52-12
IMBOTTITURA PER PARATIE IN LEGNO CORPO CHIUSURA CASSETTI
# 013
MPN: 20-52-13
VITE
# 014
MPN: 20-52-14
SERRATURA MAGNETICA
# 015
MPN: 20-52-15
PIATTO
# 016
MPN: 20-52-16
VITE
# 017
MPN: 20-52-17
CASSETTE PORTACARTE
# 018
MPN: 20-52-18
CASSETTO ALLOGGIAMANTO RADIO
