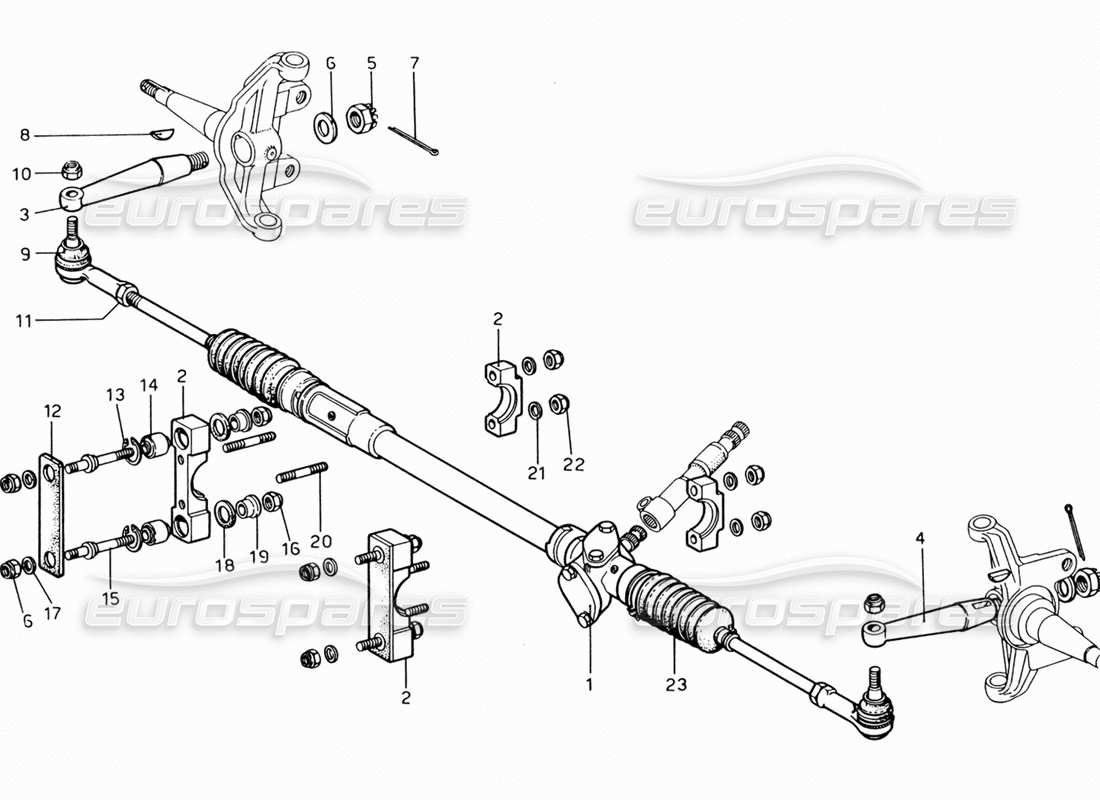

031 - Scatola Sterzo e Collegamenti Sterzo
Ferrari 206 GT Dino (1969) Steering Box and Steering Connections Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 740259
SCATOLA GUIDA
Superamento
Superamento
# 002
MPN: 740353
SUPPORTO
# 003
MPN: 760119
LEVA
da £152,61
da £152,61
# 005
MPN: 95208
NOCE
# 006
MPN: 92302
Rondella
Superamento
Superamento
# 007
MPN: C1
COPPIGLIA
3,7x45
Superamento
Superamento
# 008
MPN: 94629
Chiave
Superamento
Superamento
# 009
-
PERNO SFERICO
# 010
-
NOCE
# 011
-
NOCE
# 012
MPN: 740361
DISTANZIALE ELASTICO
Superamento
Superamento
# 013
MPN: 20 AAI
ANELLO SEEGER
OEB
# 014
MPN: 81182/1692
SNODO ELASTICO
SAGA
# 015
MPN: 740355
COLONNETTA
Superamento
Superamento
# 016
MPN: 108 MA
NOCE
# 017
MPN: 8 R 1
Rondella
# 018
MPN: 740360
DISTANZIALE ELASTICO
Superamento
Superamento
# 019
MPN: 740356
DISTANZIATORE
Superamento
Superamento
# 020
MPN: 8x35 P S
PERNO FILETTATO
# 021
MPN: 8 R2
Rondella
# 022
MPN: 108 MA
NOCE
# 023
-
SOFFIETTO PROTEZIONE
