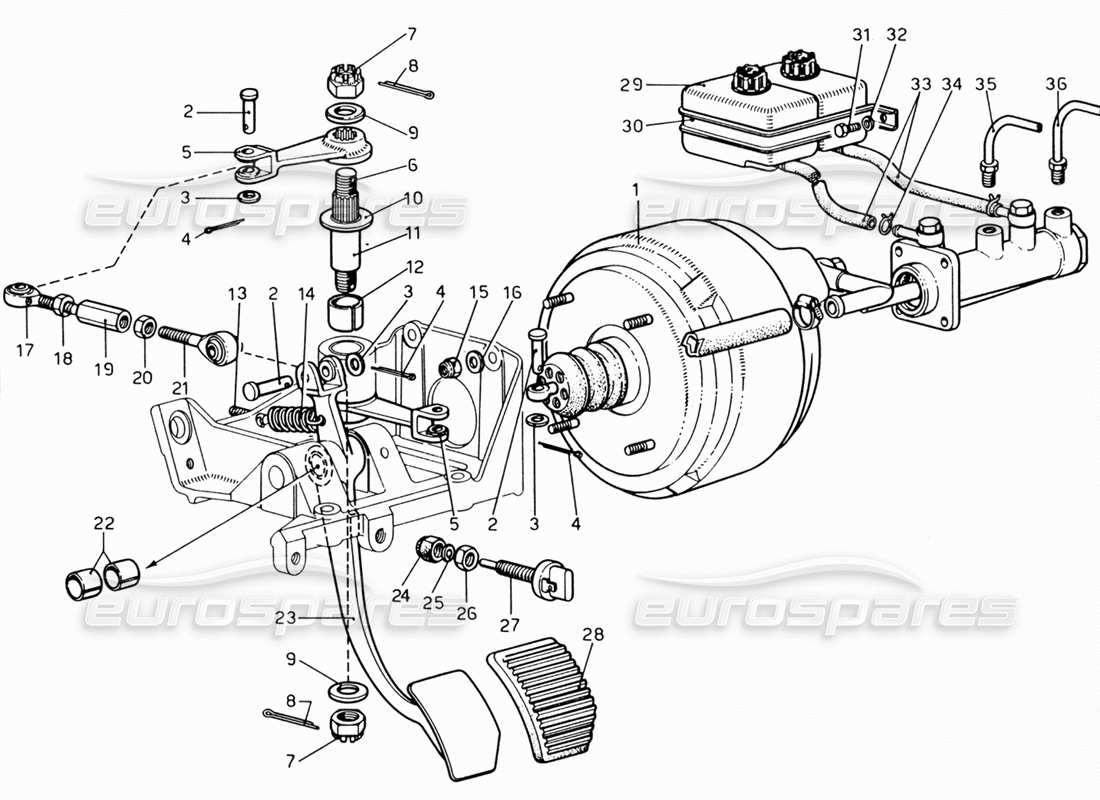

026 - Controllo idraulico del freno
Ferrari 206 GT Dino (1969) Brake Hydraulic Control Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 14-05920
SERVO FRENO BONALDI
Master-VAC
# 002
MPN: 660723
PERNO
da £7,44
da £7,44
# 003
MPN: 10 R 2
Rondella
# 004
MPN: C1
COPPIGLIA
1.8 x 20
Superamento
Superamento
# 005
MPN: 660719
LEVA
# 006
MPN: 660720
PERNO
da £50,38
da £50,38
# 007
MPN: 95309
NOCE
# 008
MPN: C1
COPPIGLIA
2.7 x 28
Superamento
Superamento
# 009
MPN: 660724
Rondella
da £12,23
da £12,23
# 010
MPN: 660727
Rondella
da £21,12
da £21,12
# 011
MPN: 660725
DISTANZIATORE
da £79,38
da £79,38
# 012
MPN: 660722
CESPUGLIO
Superamento
Superamento
# 013
MPN: 94969
PERNO
# 014
MPN: 660343
PRIMAVERA
Superamento
Superamento
# 015
MPN: 208 MA
NOCE
us/B70
# 016
MPN: RC 8
Rondella
OEB
# 017
MPN: SMG 10
CUSCINETTO SFERICO
UNIBALE
# 018
MPN: M10x1,5 UNI 5588
DADO DI BLOCCAGGIO
LOBO 8 G
# 019
MPN: 660547
REGISTRO
da £17,80
da £17,80
# 020
MPN: 95250
CONTRODADO (FILETTO SINISTRO)
# 021
MPN: SMLG 10
CUSCINETTO SFERICO (FILETTO SINISTRO)
UNIBALE
# 022
MPN: 660728
CESPUGLIO
# 023
MPN: 660716
LEVA
# 024
MPN: 660523
NOCE
Superamento
Superamento
# 025
MPN: 660525
Rondella
# 026
MPN: 660524
NOCE
Superamento
Superamento
# 027
MPN: 101663
INTERRUTTORE LUCE STOP (2 MORSETTI)
da £23,05
da £23,05
Questa parte sostituisce il numero di parte 4177124 - e 13 altro. Fare clic per visualizzare i dettagli
# 028
MPN: 660737
GOMMA PROTEZIONE PEDALE
Superamento
Superamento
# 029
MPN: 4099978
VASCHETTA OLIO PER FRENI
FIAT
# 030
MPN: 660687
SUPPORTO
# 031
MPN: M6x14-UNI 5739
BULLONE
LOBO 8 G
# 032
MPN: 6 R 4
Rondella
Superamento
Superamento
# 033
MPN: 95388
TUBO GOMMA (MM. 1100)
# 034
MPN: 94951
PRIMAVERA
# 035
MPN: 680610
TUBETTO DAL SERVOFRENO AL 3 VIE ANTERIORE
da £3,00
da £3,00
# 036
MPN: 680614
TUBETTO DAL SERVOFRENO AL DEPRESSORE
