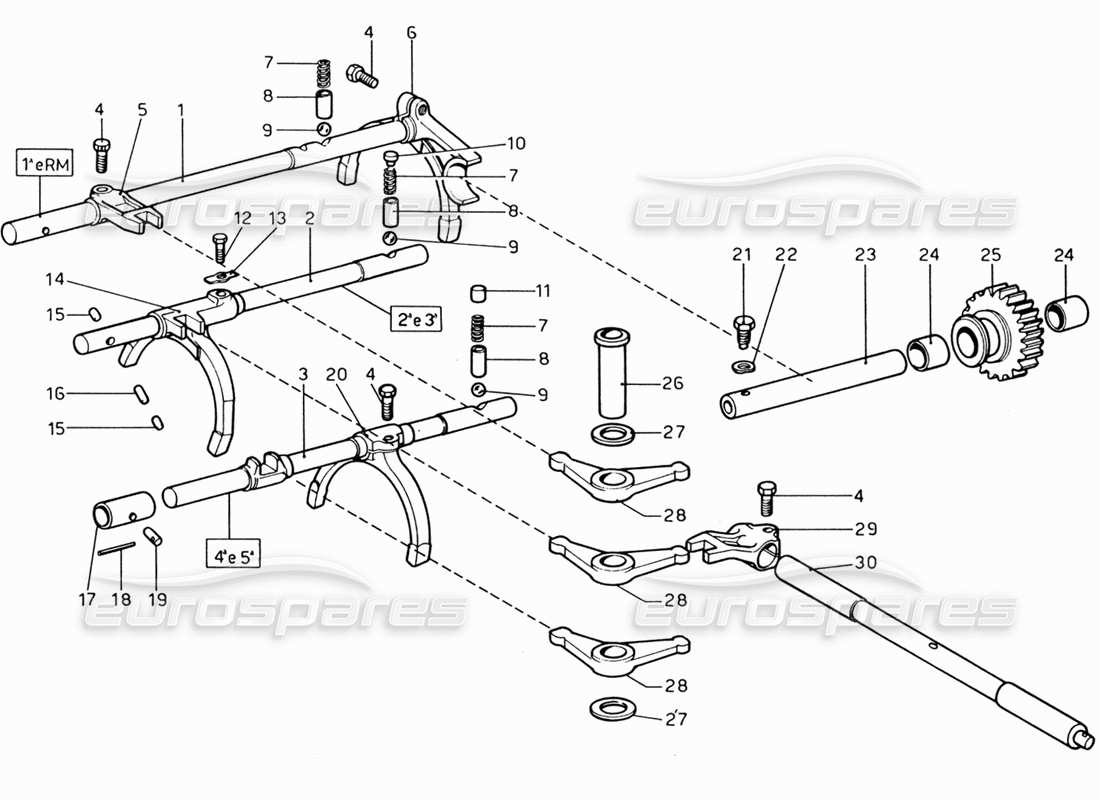

024 - Comandi interni della scatola del cambio
Ferrari 206 GT Dino (1969) Inside Gear Box Controls Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 522474
ASTA COMANDO 1 E RM
da £75,31
da £75,31
# 002
MPN: 522442
ASTA COMANDO 2 E 3 VELICOTA
da £167,34
da £167,34
# 003
MPN: 522475
ASTA COMANDO 4 E 5 VELOCITA
da £137,27
da £137,27
# 004
MPN: 95180
BULLONE
da £4,94
da £4,94
# 005
MPN: 522467
LEVETTA COMANDO E R.M.
da £95,67
da £95,67
# 006
MPN: 522461
FORCELLA 1ª E ROVESCIO
da £155,30
da £155,30
# 007
MPN: 53684
MOLLA
508 B
da £33,45
da £33,45
# 008
MPN: 100749
CESPUGLIO
da £52,78
da £52,78
# 009
MPN: 90. 142. 010
SFERA (F 5/16)
RIV
# 010
MPN: 522488
DISTANZIATORE
da £18,69
da £18,69
# 011
MPN: 522489
DISTANZIATORE
da £23,88
da £23,88
# 012
MPN: 92763
BULLONE
# 013
MPN: 103587
PIATTO
da £5,85
da £5,85
Questa parte sostituisce il numero di parte 92692 - e 1 altro. Fare clic per visualizzare i dettagli
# 014
MPN: 523192
FORCELLA SELETTRICE 2 E 3 VELOCITÀ
da £325,21
da £325,21
# 015
MPN: 522487
RULLINO ARRESTO ASTE ESTERNE
da £5,24
da £5,24
# 016
MPN: 522486
RULLINO ARRESTO ASTA CENTRALE
da £5,61
da £5,61
# 017
MPN: 522436
TASSELLO DI CENTRAGGIO
da £22,42
da £22,42
# 018
MPN: S 2,5x30
SPILLO
CONNESSIONE
# 019
MPN: 522662
PERNO
da £3,30
da £3,30
# 020
MPN: 523193
FORCELLA SELETTRICE 4 E 5 VELOCITÀ
da £439,51
da £439,51
# 021
MPN: 520709
BULLONE
Superamento
Superamento
# 022
MPN: REO - 8
Rondella
OEB
Superamento
Superamento
# 023
MPN: 522440
PERNO
da £120,33
da £120,33
# 024
MPN: 1815M-MB7815
CESPUGLIO
TRIONE
# 025
MPN: 522448
INGRANAGGIO FOLLE RETRO MARCIA
da £169,59
da £169,59
# 026
MPN: 522466
PERNO
da £29,67
da £29,67
# 027
MPN: 522518
DISTANZIATORE
da £12,53
da £12,53
# 028
MPN: 522465
BILANCIERE INTERNO PER COMANDO CAMBIO
da £82,17
da £82,17
# 029
MPN: 522468
LEVETTA COMANDO ASTE CAMBIO
da £105,06
da £105,06
# 030
MPN: 522498
ALBERO PER LEVA INTERNA COMANDO CAMBIO
da £127,44
da £127,44
