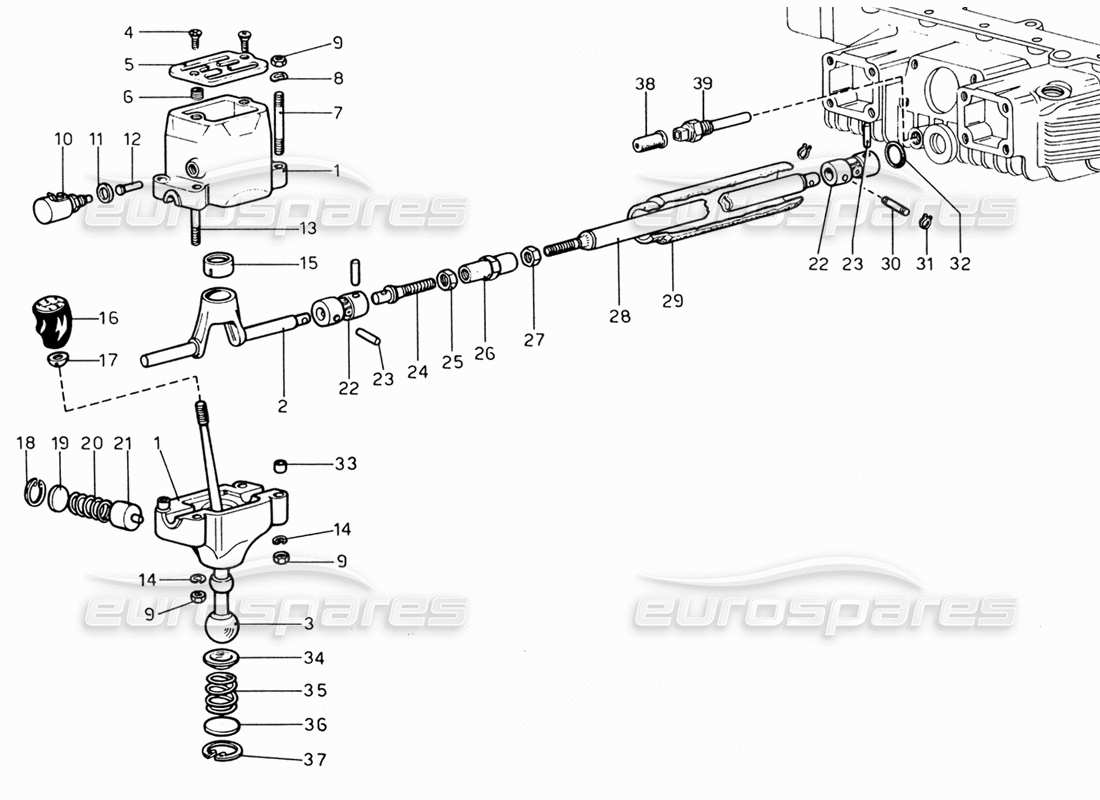

023 - Comandi esterni della scatola del cambio
Ferrari 206 GT Dino (1969) Outside Gear Box Controls Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 522444
ASSIEME SCATOLA COMANDO CAMBIO (SCAT. INF. E SUP.)
# 001
MPN: 522445
ASSIEME SCATOLA COMANDO CAMBIO (SCAT. INF. E SUP.)
da £1.464,75
da £1.464,75
# 002
MPN: 522469
GIUNTO PERNO
Superamento
Superamento
# 003
MPN: 522470
LEVA
da £218,69
da £218,69
# 004
MPN: 5z0,8z12 - UNI 274
VITE
SIREA.
# 005
MPN: 522499
SELETTORE
# 006
MPN: 5 X 0,8 x 7,5
CESPUGLIO
ELIC-COIL
# 007
MPN: 522658
PERNO FILETTATO
da £3,94
da £3,94
# 008
MPN: REO - 8
Rondella
OEB
Superamento
Superamento
# 009
MPN: 8x1.25 UNI 5588
NOCE
LOBO 8 G
# 010
MPN: 522749
INTERRUTTORE
# 011
MPN: RC 10
Rondella
OEB
# 012
MPN: 522497
PERNO
Superamento
Superamento
# 013
MPN: 522657
PERNO FILETTATO
da £3,15
da £3,15
# 014
MPN: REG. 8
Rondella
OEB
Superamento
Superamento
# 015
MPN: 103313
DISTANZIATORE
da £24,73
da £24,73
# 016
MPN: 522432
POMELLO PER LEVA
# 017
MPN: 53203
CONTRODADO PER POMELLO
da £119,54
da £119,54
# 018
MPN: AA231
ANELLO SEEGER
OEB
# 019
MPN: 522515
DISCHETTO RITEGNO MOLLA
Superamento
Superamento
# 020
MPN: 522483
PRIMAVERA
Superamento
Superamento
# 021
MPN: 522514
PUNTALINO
Superamento
Superamento
# 022
MPN: 103189
GIUNTO
da £91,02
da £91,02
Questa parte sostituisce il numero di parte 524508 - e 1 altro. Fare clic per visualizzare i dettagli
# 023
MPN: N 5x26
SPILLO
Spirol
# 024
MPN: 523075
PERNO
# 025
MPN: 520465
NOCE
565 C
# 026
MPN: 521362
TIRANTE
Superamento
Superamento
# 027
MPN: 12D2
NOCE
# 028
MPN: 522484
TUBO COMANDO CAMBIO
da £76,20
da £76,20
# 029
MPN: 522722
SOFFIETTO
da £68,77
da £68,77
# 030
MPN: 521542
SPILLO
da £14,48
da £14,48
# 031
MPN: AA5e
ANELLO SEEGER
OEB
# 032
MPN: 95860065
ANELLO DI TENUTA
da £1,59
da £1,59
# 032
MPN: OR 3081
ANELLO DI TENUTA
non come pezzo di ricambio - utilizzare il codice articolo: 95860065
# 033
MPN: 100041
TASSELLO DI CENTRAGGIO
da £3,82
da £3,82
# 034
MPN: 522517
FONDELLO INFERIORE LEVA
Superamento
Superamento
# 035
MPN: 522482
PRIMAVERA
Superamento
Superamento
# 036
MPN: 522516
DISCHETTO RITEGNO MOLLA
Superamento
Superamento
# 037
MPN: AA 32 i
ANELLO SEEGER
OEB
# 038
MPN: 400410
GOMMINO DI PROTEZIONE
# 039
MPN: 4159681
TERMISTORE RILIEVO TEMPERATURA OLIO COPPA MOTORE
FIAT
Superamento
Superamento
