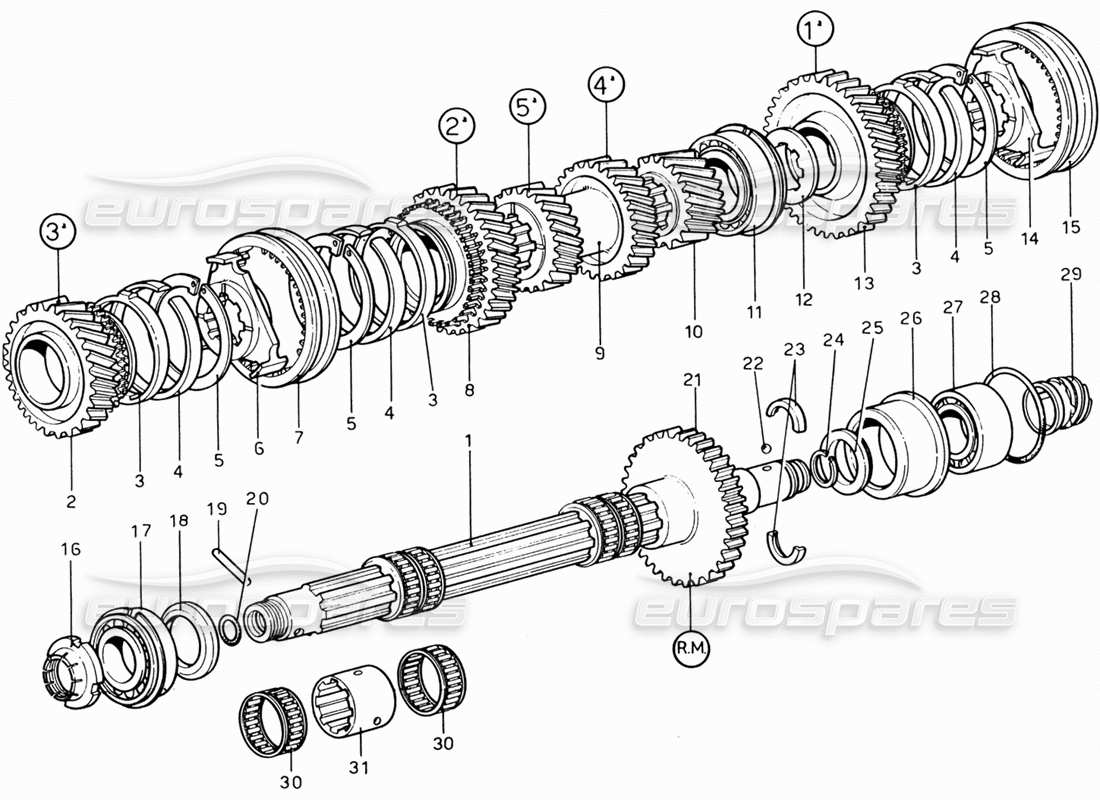

022 - Ingranaggio del controalbero
Ferrari 206 GT Dino (1969) Counter Shaft Gearing Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 522439
ALBERO SECONDARIO
da £452,37
da £452,37
# 002
MPN: 523336
ASSIEME INGRANAGGIO 3* VELOCITA E ANELLO DI TRASCINAMENTO
Questa parte sostituisce il numero di parte 522743
# 003
MPN: 522952
SQUILLO
da £513,41
da £513,41
# 004
MPN: 521767
ANELLO SEEGER
93.5 mm
Superamento
Superamento
# 005
MPN: 53514
SQUILLO
da £85,61
da £85,61
# 006
MPN: 522459
NUCLEO DI GUIDA PER 2 E 3' VELOCITA
da £388,86
da £388,86
# 007
MPN: 522739
MANICOTTO DI COMANDO
da £624,80
da £624,80
Questa parte sostituisce il numero di parte 522457
# 008
MPN: 523335
ASSIEME INGRANAGGIO 2 VELOCITA E ANELLO DI TRASCINAMENTO
da £733,34
da £733,34
Questa parte sostituisce il numero di parte 522450
# 009
MPN: 522746
INGRANAGGIO SUL SECONDARIO 4 E 5' VELOCITA
# 010
MPN: 522691
PIGNONE COMANDO DIFFERENZIALE
Superamento
Superamento
# 011
MPN: 5 DAAPV
CUSCINETTO INTERMEDIO (40-80-23)
RIV
da £343,70
da £343,70
# 012
MPN: 522510
DISTANZIALE TRA 1° VELOCITA E CUSCINETTO
da £52,69
da £52,69
# 013
MPN: 523334
ASSIEME INGRANAGGIO 1 VELOCITA E ANELLO DI TRASCINAMENTO
da £1.376,75
da £1.376,75
Questa parte sostituisce il numero di parte 522449
# 014
MPN: 522458
I NUCLEO DI GUIDA PER 1 E R.M
da £396,69
da £396,69
# 015
MPN: 522846
MANICOTTO DI COMANDO 1 VELOCITA
# 016
MPN: 522508
GHIERA DI BLOCCAGGIO
da £127,74
da £127,74
# 017
MPN: 4DAAPV
CUSCINETTO ESTERNO (35-72-23)
RIV
Superamento
Superamento
# 018
MPN: 522511
Distanziale per ingranaggio 3 velocità
da £47,51
da £47,51
# 019
MPN: N 5x32
SPILLO
Spirol
# 020
MPN: 3068
ANELLO DI TENUTA
O
# 021
MPN: 522447
INGRANAGGIO R.M
da £271,65
da £271,65
# 022
MPN: 90.152.007
SFERA (7/32)
RIV
# 023
MPN: 522441
SQUILLO
da £26,85
da £26,85
# 024
MPN: 113087
GUARNIZIONE OLIO
da £40,57
da £40,57
Questa parte sostituisce il numero di parte 22804
# 025
MPN: 522512
DISTANZIALE TRA INGRANAGGIO RETROMARCIA E CUSCINETTO
da £16,81
da £16,81
# 026
MPN: 522464
PORTA CUSCINETTO
da £78,35
da £78,35
# 027
MPN: 3AA NOn 32
CUSCINO REGGISPINTA (32-65-25)
RIV
da £154,68
da £154,68
# 028
MPN: 95860086
ANELLO DI TENUTA
da £2,71
da £2,71
# 029
MPN: 522747
VITE
da £150,66
da £150,66
# 030
MPN: K 45/17 - Z-4
Gabbia a rulli per ingranaggi 1 - 2 - 3 velocità
INA-Selezione
# 031
MPN: 522257
PISTA RULLINI PER INGRANAGGI 1 - 2 - 3 VELOCITA
60S
