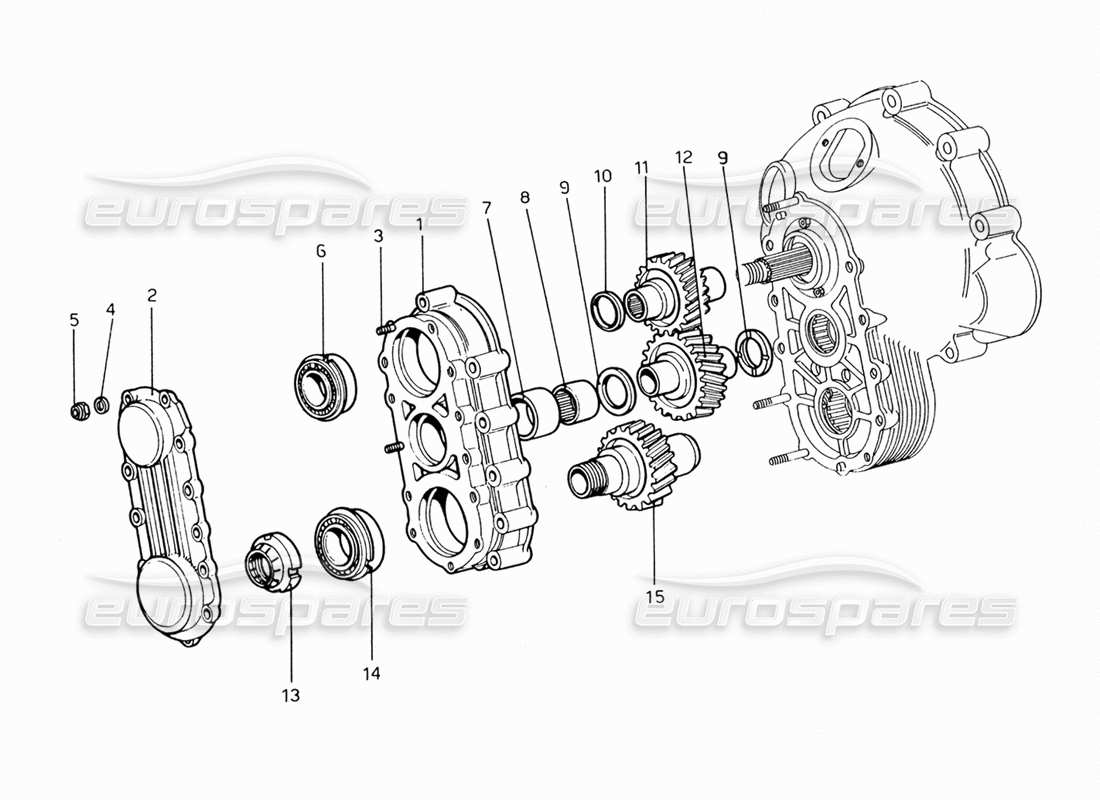

020 - Trasmissione della scatola del cambio
Ferrari 206 GT Dino (1969) Gear Box Transmission Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 000
MPN: FIADINBOX
CAMBIO FIAT DINO SERIE 1
2.0 (4 Velocità ) 15,000 Miglia
# 001
MPN: 500510
SCATOLA SUPPORTO INGRANAGGI RINVIO
da £0,65
da £0,65
# 002
MPN: 500511
COPERTINA
da £1,27
da £1,27
# 003
MPN: 95920110
PERNO FILETTATO
6x22
da £1,31
da £1,31
# 004
MPN: REO6
PERNO
OEB
Superamento
Superamento
# 005
MPN: 101239
NOCE
da £1,60
da £1,60
# 006
MPN: 3 ADY 32
CUSCINETTO
RIV
da £67,91
da £67,91

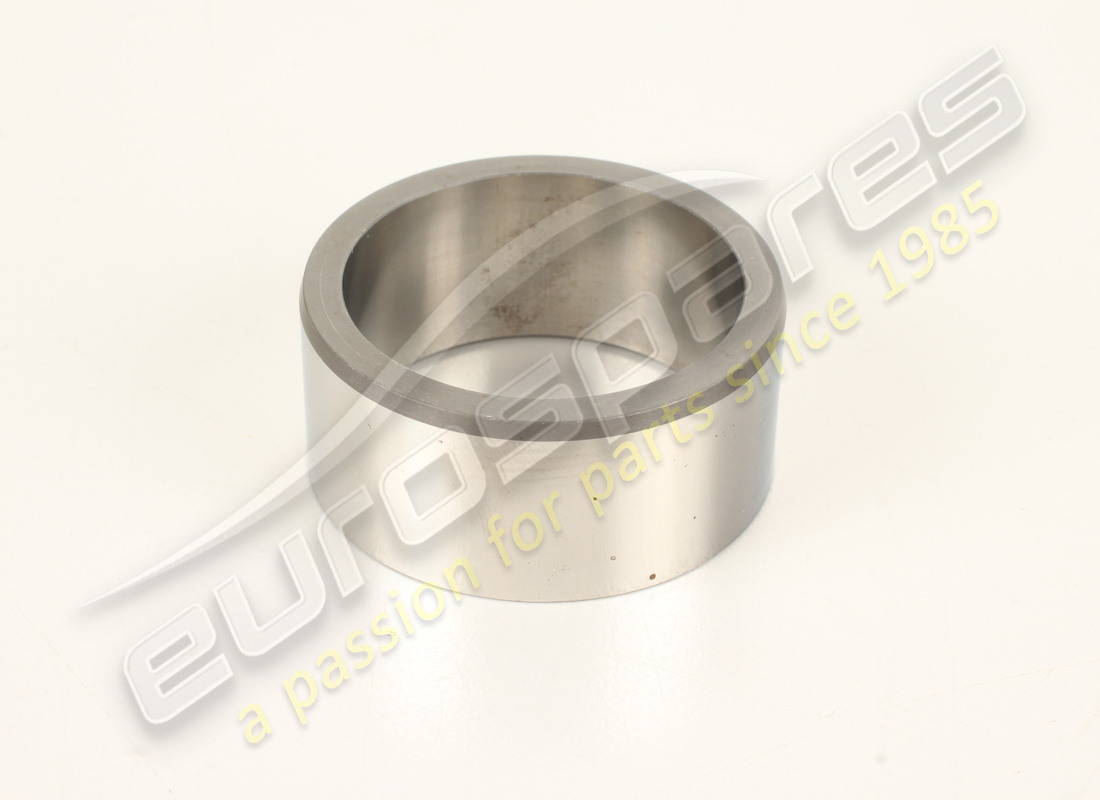

# 007
MPN: 500519
DISTANZIATORE
da £61,58
da £61,58
# 008
MPN: HK 30/20
CUSCINETTO A RULLINI
IN UN
da £19,06
da £19,06
# 009
MPN: 500470
Rondella
da £82,80
da £82,80
# 010
MPN: 500516
DISIANZIALE
da £21,09
da £21,09
# 011
MPN: 500513
ATTREZZATURA DI GUIDA
da £192,63
da £192,63
# 012
MPN: 500454
INGRANAGGIO INTERMEDIO
da £254,02
da £254,02
# 013
MPN: 500471
GHIERA DI BLOCCAGGIO
da £103,74
da £103,74
# 014
MPN: 4 ADY
Cuscino (35 - 72 - 17)
RIV
# 015
MPN: 500520
INGRANAGGIO CONDOTTO
da £451,50
da £451,50
