008 - Pompe e tubi di alimentazione

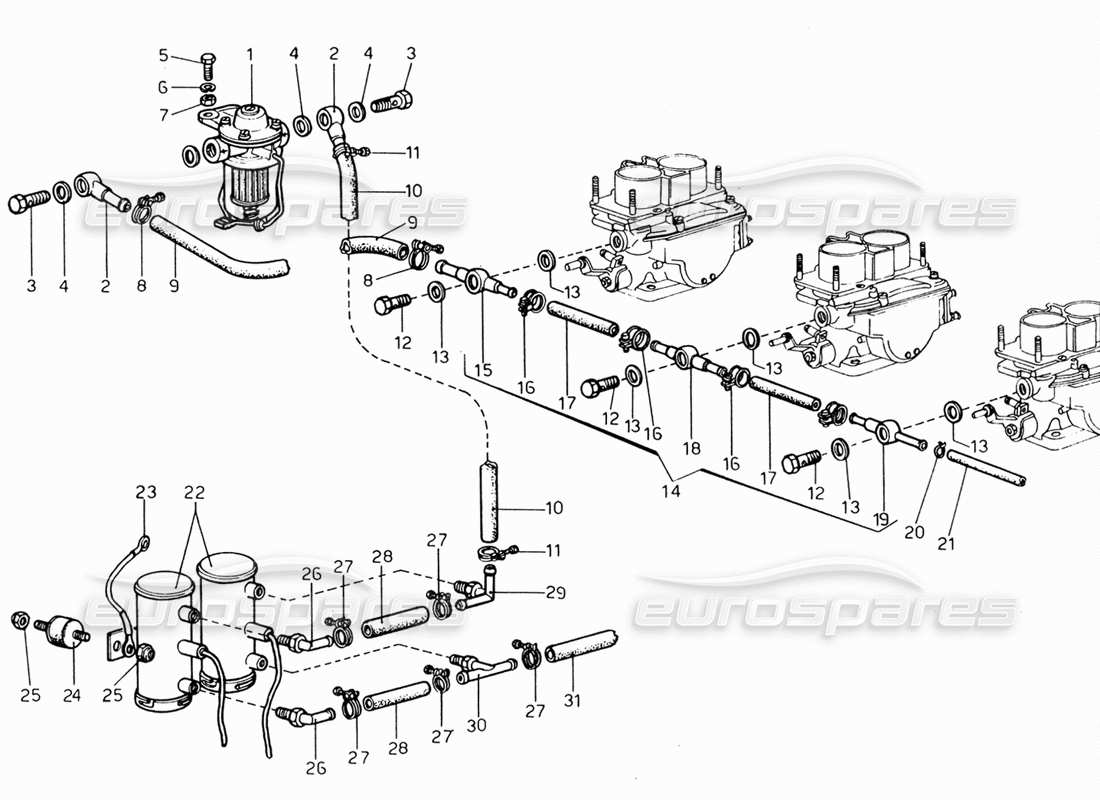

Ferrari 206 GT Dino (1969) Feeding Pumps and Pipes Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 95340001

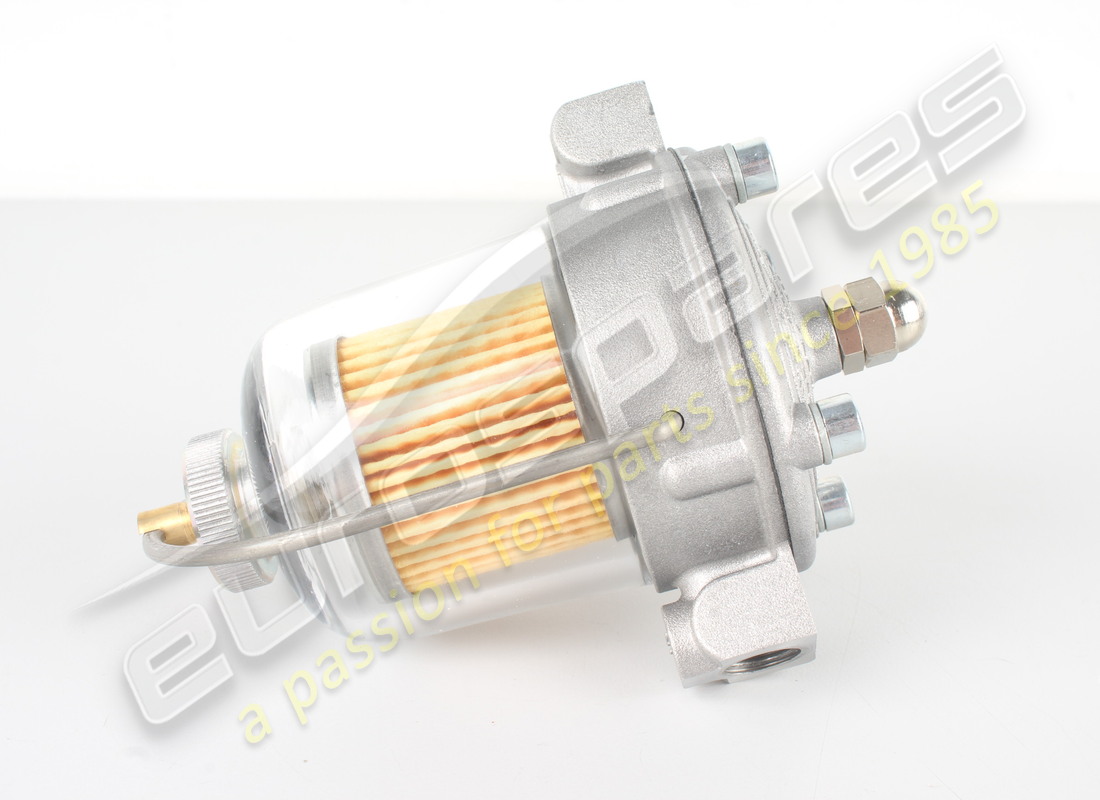

GRUPPO PRES/REG/FILTRO CARBURANTE FISPA
da £295,00
da £295,00
Questa parte sostituisce il numero di parte 3064.02
# 002
MPN: 95369
SQUILLO
da £6,13
da £6,13
# 003
MPN: 94660
UNIONE
Superamento
Superamento
# 004
MPN: 93353
GUARNIZIONE O SIGILLO
Superamento
Superamento
# 005
MPN: M6x16-UNI 5739
BULLONE
LOBO 8G
# 006
MPN: REG - 6
Rondella
OEB
# 007
MPN: 6 x 1 - UNI 5588
NOCE
LOBO 8G
# 008
MPN: tipo C 0 13-14
FASCETTA PER TUBO .
ANGST-PH
# 009
MPN: Aeroquip - x mm. 450
Tubo gomma dal filtro regolatore ai carburatori
2556/6 - F i 3/8
# 010
MPN: Aeroquip - x mm. 500
Tubo dalle pompe Bendix al filtro regolatore
2556/6 - F i 3/8
# 011
MPN: tipo C 0 13-14
CLIP DEL GIUBILEO
ANGST-PH
# 012
MPN: 10181711
UNIONE
FIAT
da £4,07
da £4,07
# 013
MPN: 41530.001
GUARNIZIONE O SIGILLO
FIAT
da £1,24
da £1,24
Questa parte sostituisce il numero di parte 10281285 - e 1 altro. Fare clic per visualizzare i dettagli
# 014
MPN: 9180841
ASSIEME TUBO ALIMENTAZIONE CARBURATORI
236 B
# 015
MPN: 180902
SQUILLO
236 B
# 016
MPN: 10168590
CLIP DEL GIUBILEO
FIAT
Superamento
Superamento
# 017
MPN: 0.16.022
MANICA
FIAT
# 018
MPN: 0.16.013
SQUILLO
FIAT
# 019
MPN: 180840
AN,ELLO A 2 VIE COMPLETO
236 B
da £34,49
da £34,49
# 020
MPN: 94951
PRIMAVERA
# 021
MPN: PRESS - x mm. 750
Tubo gomma dal tubo alimentazione al serbatoiol carburante
CARBO - 5 x 12
# 022
MPN: Mod.476087
Pompe carburante
1 BENDIXI2V
# 023
MPN: 34403
TRECCIA PER MASSA
Superamento
Superamento
# 024
MPN: 102947
SUPPORTO
da £6,17
da £6,17
Questa parte sostituisce il numero di parte 102007 - e 14 altro. Fare clic per visualizzare i dettagli
# 025
MPN: 106M
DADO AUTOBLOCCANTE
# 026
MPN: 95228
UNIONE
Superamento
Superamento
# 027
MPN: Tipo C. 15/16
CLIP DEL GIUBILEO
ANGST-PH
# 028
MPN: Aeroquip
Manicotto gomma F i 3/8 X 55
2556/6
# 029
MPN: 95385
UNIONE
# 030
MPN: 95381
UNIONE
# 031
MPN: Aeroquip - mm. 180
Tubo gomma dal filtro principale alle pompe
2556/6 - FI 3/8
