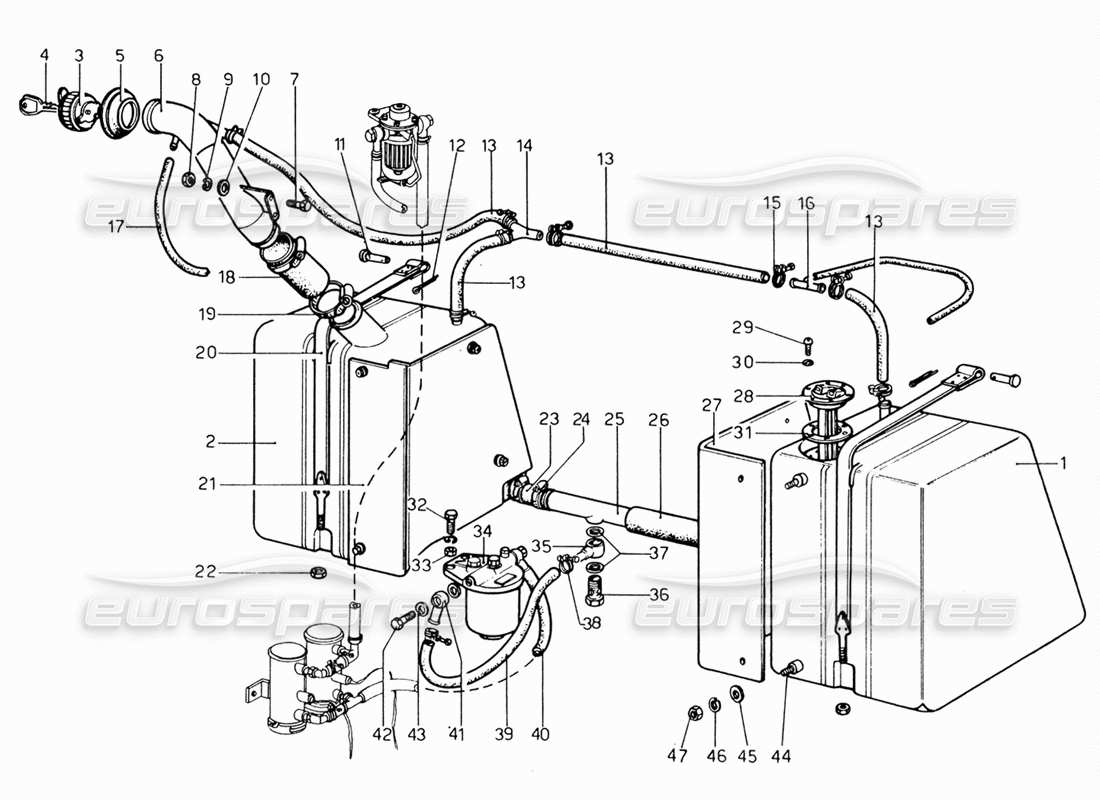

007 - Serbatoi di carburante e tubi
Ferrari 206 GT Dino (1969) Fuel Tanks -and Pipes Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 820728
SERBATULC DESTRO
# 002
MPN: E20729
SERBATOIO SINISTRO
# 003
MPN: tipo 2106/F
Tappo per carico
CAMA
# 004
-
CHIAVE PER TAPPO
# 005
MPN: 101465
COLLARE GOMMA
da £45,30
da £45,30
Questa parte sostituisce il numero di parte 821287 - e 3 altro. Fare clic per visualizzare i dettagli
# 006
MPN: 820765
TUBO PER CARICO CARBURANTE
da £98,12
da £98,12
# 007
MPN: 6x8-UNI 5739
BULLONE
LOBOBG
# 008
MPN: 6x1-UN15566
NOCE
LOBOBG
# 009
MPN: 6 R 4
Rondella
Superamento
Superamento
# 010
MPN: C4T03
Rondella
# 011
MPN: 830241
PERNO
da £25,03
da £25,03
# 012
MPN: C1
COPPIGLIA
1,8x20
Superamento
Superamento
# 013
MPN: BENZO RES
Tubo per sfiato (F 16 X 22 mt. 2)
PIRELLI
# 014
MPN: 101464
UNIONE 3-WAY
da £26,03
da £26,03
# 015
MPN: Tipo A-F21/22
Fascetta per tubo sfiato
ANGST-PH.
# 016
MPN: 820570
UNIONE
da £26,33
da £26,33
# 017
MPN: 0 Sx9x1120
TUBO PER SFIATO
RESIVIRE
# 018
MPN: 95110
MANICA
# 019
MPN: 95028
FASCETTA (CHENEY 51-70)
# 020
MPN: 820732
COMPLESSIVO NASTRO
# 021
MPN: 820750
PARATIA SINISTRA
# 022
MPN: 95900603
NOCE
da £0,77
da £0,77
# 023
MPN: 114277
MANICA
da £69,76
da £69,76
Questa parte sostituisce il numero di parte 101468 - e 1 altro. Fare clic per visualizzare i dettagli
# 024
MPN: 95026
FASCETTA (CHENEY) 162/S-29/41
Superamento
Superamento

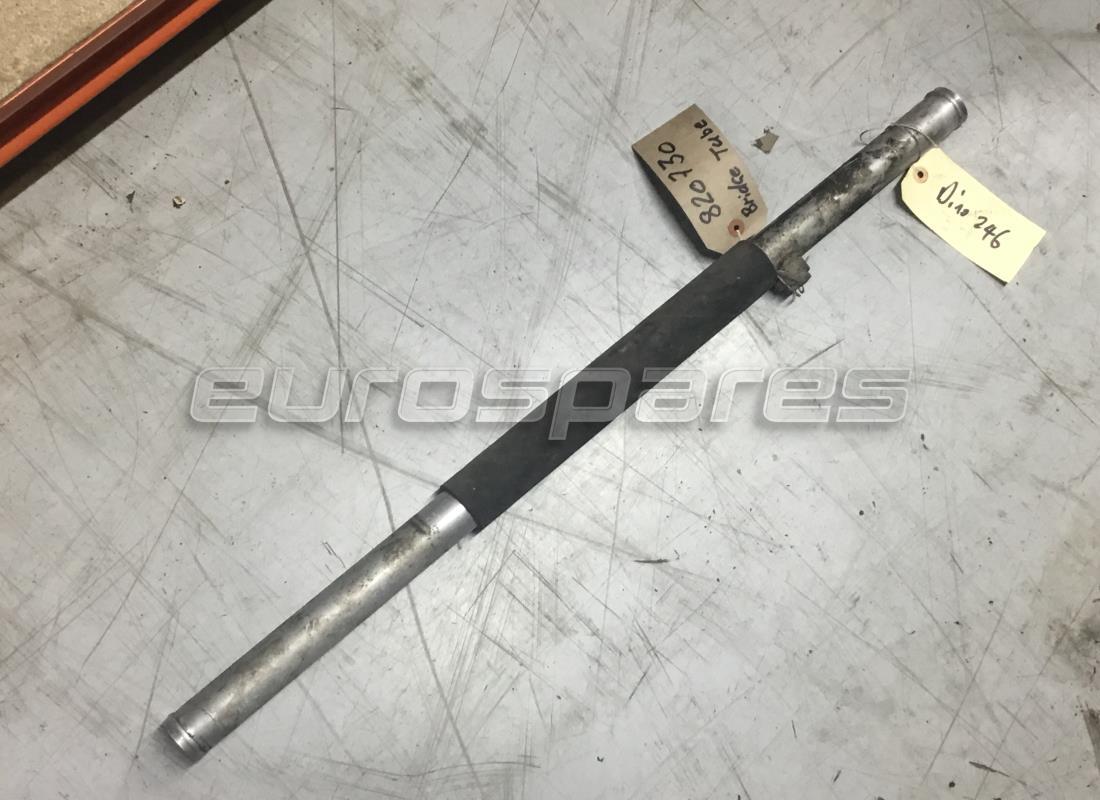

# 025
MPN: 820730
Tubo collegamento
da £95,00
da £95,00
# 026
MPN: RADIOR 35x41
Tubo di protezione (mt. 0,30)
PIRELLI
# 027
MPN: 820749
PARATIA DESTRA
# 028
MPN: 678033
INDICATORE LIVELLO CARBURANTE
BORLETTI
# 029
MPN: 4 VR 4x10
VITE
OEB
# 030
-
Rondella
# 031
MPN: 101462
GUARNIZIONE
da £13,47
da £13,47
Questa parte sostituisce il numero di parte 820925 - e 1 altro. Fare clic per visualizzare i dettagli
# 031
MPN: 10263160
GUARNIZIONE
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 92930
# 032
MPN: 10x30-UNI 5740
BULLONE
LOBO 8G
# 033
MPN: 1100.25 M
NOCE
NOI. N/70
# 034
MPN: 107486
MONTAGGIO FILTRO CARBURANTE
da £396,84
da £396,84
Questa parte sostituisce il numero di parte 103401
# 035
MPN: 95367
UNIONE
# 036
MPN: 95252
UNIONE
da £95,96
da £95,96
# 038
MPN: Tipo C. 15/16
Fascette per tubo benzina
ANGST-PH
# 039
MPN: Aeroquip - mm. 350
Tubo dal collegamento serbatoi al filtro
2556/6 - Fi 3/8 x
# 040
MPN: Aeroquip - mm. 180
TUBO COLLEGAMENTO DAL FILTRO ALLE POMPE
2556/6 - Fi 3/8 x
# 041
MPN: 95368
UNIONE
da £21,65
da £21,65
# 042
MPN: 95253
UNIONE
da £8,55
da £8,55
# 043
MPN: 14GR2
GUARNIZIONE
# 044
MPN: 95313
PERNO FILETTATO
# 045
MPN: 12643701
Rondella
Superamento
Superamento
Questa parte sostituisce il numero di parte 12643704 - e 1 altro. Fare clic per visualizzare i dettagli
# 046
MPN: REG - 6
Rondella
OEB
# 047
MPN: 101239
NOCE
da £1,60
da £1,60
