005 - Controllo del tempo

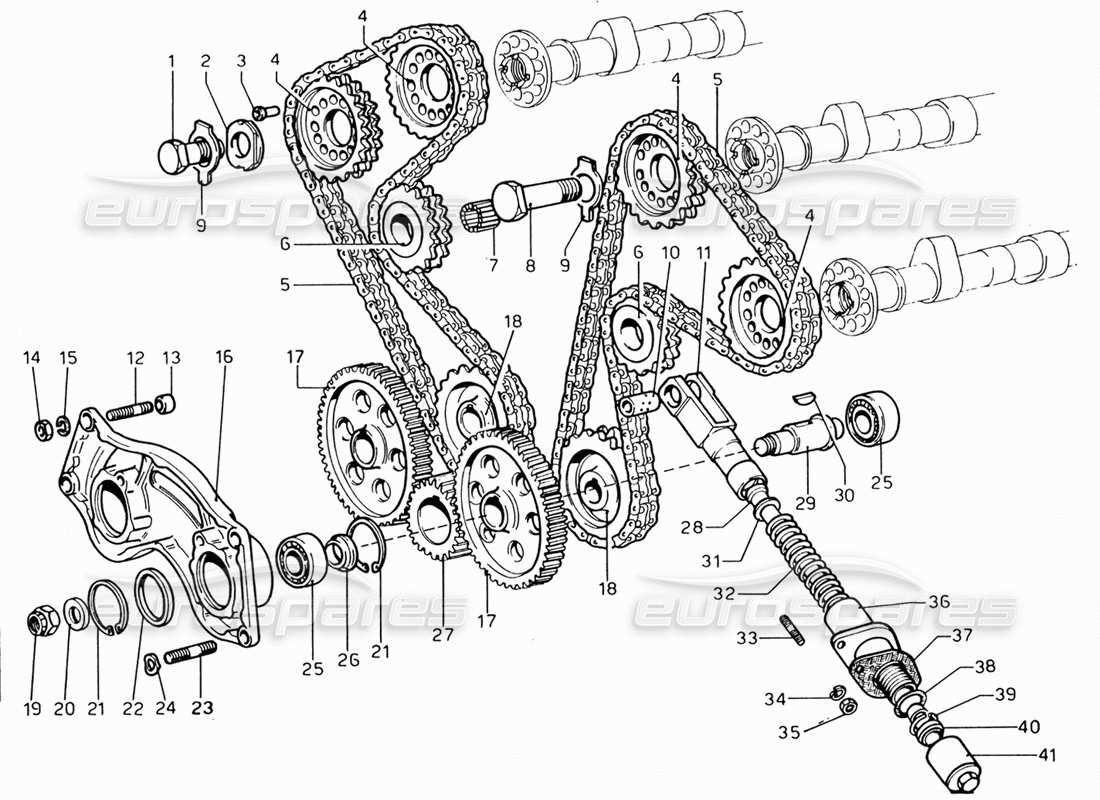

Ferrari 206 GT Dino (1969) Timing Control Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 4146779
VITE
FIAT
da £10,68
da £10,68
# 002
MPN: 4146764
Rondella
FIAT
da £28,72
da £28,72
# 003
MPN: 102827
TASSELLO
da £38,09
da £38,09
Questa parte sostituisce il numero di parte 22448
# 004
MPN: 4146757
INGRANAGGIO
FIAT
da £194,29
da £194,29
# 005
MPN: 4181156
CATENA COMANDO DISTRIBUZIONE
FIAT
da £185,65
da £185,65
Questa parte sostituisce il numero di parte 4146754
# 006
MPN: 4181158
INGRANAGGIO TENDICATENA
FIAT
da £476,90
da £476,90
# 007
MPN: 28044380
RULLINO PER INGRANAGGI
FIAT
da £0,47
da £0,47
# 008
MPN: 4146765
VITE
FIAT
da £35,73
da £35,73
# 009
MPN: 102777
PIATTO
FIAT
da £7,84
da £7,84
Questa parte sostituisce il numero di parte 4146781
# 010
MPN: 4160884
PERNO
FIAT
da £39,72
da £39,72
# 011
MPN: 4195781
SUPPORTO
FIAT
da £144,40
da £144,40
# 012
MPN: 4146766
PERNO FILETTATO
FIAT
da £1,52
da £1,52
# 013
MPN: 4146789
TASSELLO DI CENTRAGGIO
FIAT
Superamento
Superamento
# 014
MPN: 16102411
NOCE
FIAT
# 015
MPN: 11198077
Rondella
# 016
MPN: 4182708
SUPPORTO
FIAT
da £155,41
da £155,41
# 017
MPN: 9220751
INGRANAGGIO CONDOTTO
FIAT
da £308,19
da £308,19
# 018
MPN: 4146753
INGRANAGGIO DI COMANDO
FIAT
# 019
MPN: 16109221
DADO AUTOBLOCCANTE
FIAT
da £0,50
da £0,50
# 020
MPN: 4177555
Rondella
FIAT
da £11,44
da £11,44
# 021
MPN: 11059475
ANELLO SEEGER
FIAT
Superamento
Superamento
# 022
MPN: 4182710
Rondella
FIAT
Superamento
Superamento
# 023
MPN: 4146767
PERNO FILETTATO
FIAT
# 024
MPN: 12601570
Rondella
FIAT
da £0,87
da £0,87
# 025
MPN: 121145
CUSCINETTO A SFERE
da £8,01
da £8,01
Questa parte sostituisce il numero di parte 101617 - e 1 altro. Fare clic per visualizzare i dettagli
# 026
MPN: 4146780
DISTANZIATORE
FIAT
da £12,98
da £12,98
# 027
MPN: 12830
INGRANAGGIO SULL'ALBERO MOTORE
FIAT
da £325,82
da £325,82
Questa parte sostituisce il numero di parte 4146749
# 028
MPN: 4195791
ASTA PER TENDICATENA
FIAT
da £21,46
da £21,46
# 029
MPN: 4177554
ALBERO PER INGRANAGGIO
FIAT
da £102,63
da £102,63
# 030
MPN: 12834
Chiave
da £6,43
da £6,43
# 031
MPN: 4195785
Rondella
FIAT
da £0,79
da £0,79
# 032
MPN: 4195784
PRIMAVERA
FIAT
da £40,00
da £40,00
# 033
MPN: 13540921
PERNO FILETTATO
FIAT
Superamento
Superamento
# 034
MPN: 11197777
Rondella
FIAT
da £0,47
da £0,47
# 035
MPN: 15896211
NOCE
FIAT
Superamento
Superamento
Questa parte sostituisce il numero di parte 15896210
# 036
MPN: 4195783
CORPO TENDICATENA
FIAT
da £117,90
da £117,90
# 037
MPN: 4195788
GUARNIZIONE
FIAT
da £3,20
da £3,20
# 038
MPN: 4195786
ANELLO DI TENUTA
FIAT
da £2,88
da £2,88
# 039
MPN: 4195790
SQUILLO
FIAT
da £2,99
da £2,99
# 040
MPN: 4195789
CONO ARRESTA ASTA
FIAT
da £23,05
da £23,05
# 041
MPN: 4195782
TENDICATENA COMPLETA
FIAT
# 041
MPN: 4195787
NOCE
FIAT
da £8,75
da £8,75
