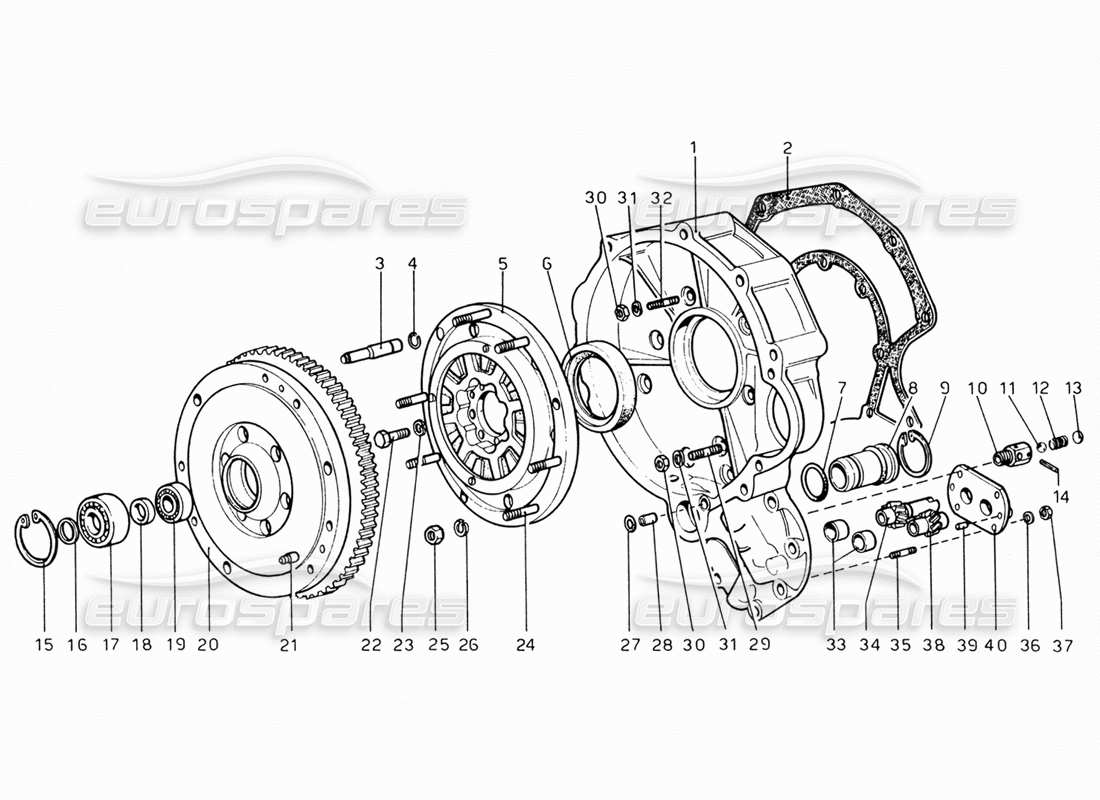

004 - Volano e alloggiamento della scatola ingranaggi intermedia
Ferrari 206 GT Dino (1969) Flywheel and Iritermediate Gear Box Housing Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 500508

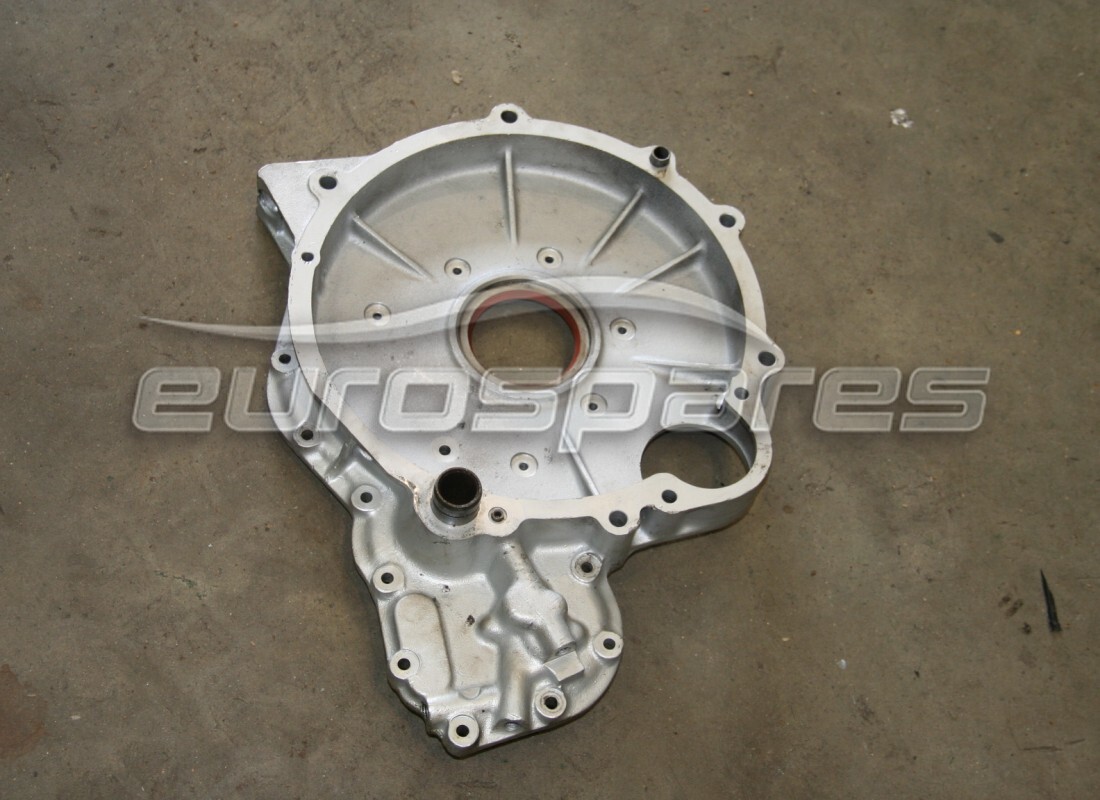

CORPO INTERMEDIO
da £1.992,87
da £1.992,87
# 002
MPN: 500466
GUARNIZIONE O SIGILLO
da £86,11
da £86,11
# 003
MPN: 500480
TASSELLO DI POSIZIONAMENTO
da £17,73
da £17,73
# 004
MPN: 500479
ANELLO SEEGER
da £0,93
da £0,93
# 005
MPN: 50046002
COMPLESSIVO GIUNTO SMORZATORE
da £44,09
da £44,09
# 006
MPN: 80x100x10
ANELLO DI TENUTA
GALLITALE
# 007
MPN: 3137
ANELLO DI TENUTA
O
# 008
MPN: 522504
TASSELLO DI CENTRAGGIO
# 009
MPN: AA45 i UNI 3654
ANELLO SEEGER
OEB
# 010
MPN: 55785
CORPO VALVOLA . . .
508 E
# 011
MPN: 90142011
Sfera per valvola (F 11/32)
RIV
# 012
MPN: 55786
PRIMAVERA
508 E
da £2,45
da £2,45
# 013
MPN: 94770
Rondella
da £6,75
da £6,75
# 014
MPN: 2 x 16
SPILLO
CONNESSIONE
# 015
MPN: AA 47 1
ANELLO SEEGER
OEB
# 016
MPN: 500484
DISTANZIATORE
da £7,69
da £7,69
# 017
MPN: BLN17(14x47x14)
Cuscinetto sull'albero rinviol
RIV
# 018
MPN: 500468
DISTANZIATORE
# 019
MPN: 10L17(17x35x10)
Cuscinetto sull'albero rinvio'
RIV
# 020
MPN: 12668
ASSIEME VOLANO MOTORE E CORONA
236 B
da £1.818,40
da £1.818,40
# 021
MPN: 4111201
TASSELLO
Fiat1248000
# 022
MPN: 95133
BOULLONE FISS. SMORZATORE AFL'ALBERO MOTORE
# 023
MPN: SIREA 10x19
Rondella
Onduflex B
# 024
MPN: P 2
PERNO FILETTATO
8x40
Superamento
Superamento
# 025
MPN: Bxt UNI 5588
NOCE
LOBO 8 G
# 027
MPN: 2037
ANELLO DI TENUTA
O
# 028
MPN: 500450
GRANO PASSAGGIO OLIO
# 028
MPN: REG. 8
Rondella
OEB
Superamento
Superamento
# 029
MPN: 1/35415/21 - Tab. 10219
PERNO
FIAT
# 030
MPN: 15896211
NOCE
FIAT
Superamento
Superamento
Questa parte sostituisce il codice articolo 15896210 che abbiamo in magazzino
# 031
MPN: 11197777
Rondella
FIAT
da £0,52
da £0,52
# 032
MPN: 13541421
BORCHIA (TAB. 10219) .
FIAT
Superamento
Superamento
# 033
MPN: 522501
BOCCOLINE PER INGRANAGGI
da £9,42
da £9,42
# 034
MPN: 522502
INGRANAGGIO CONDUTTORE POMPA OLIO
da £81,36
da £81,36
# 035
MPN: P1
PERNO FILETTATO
5x10
Superamento
Superamento
# 036
MPN: REO 5
Rondella
OEB
# 037
MPN: 5x0,8 - UNI 5588
NOCE
LOBO 8 G
# 038
MPN: 522513
INGRANAGGIO CONDOTTO POMPA! OLIO
da £132,20
da £132,20
# 039
MPN: 93338
TASSELLO
da £13,72
da £13,72
# 040
MPN: 522471
COPERTINA
da £70,81
da £70,81
