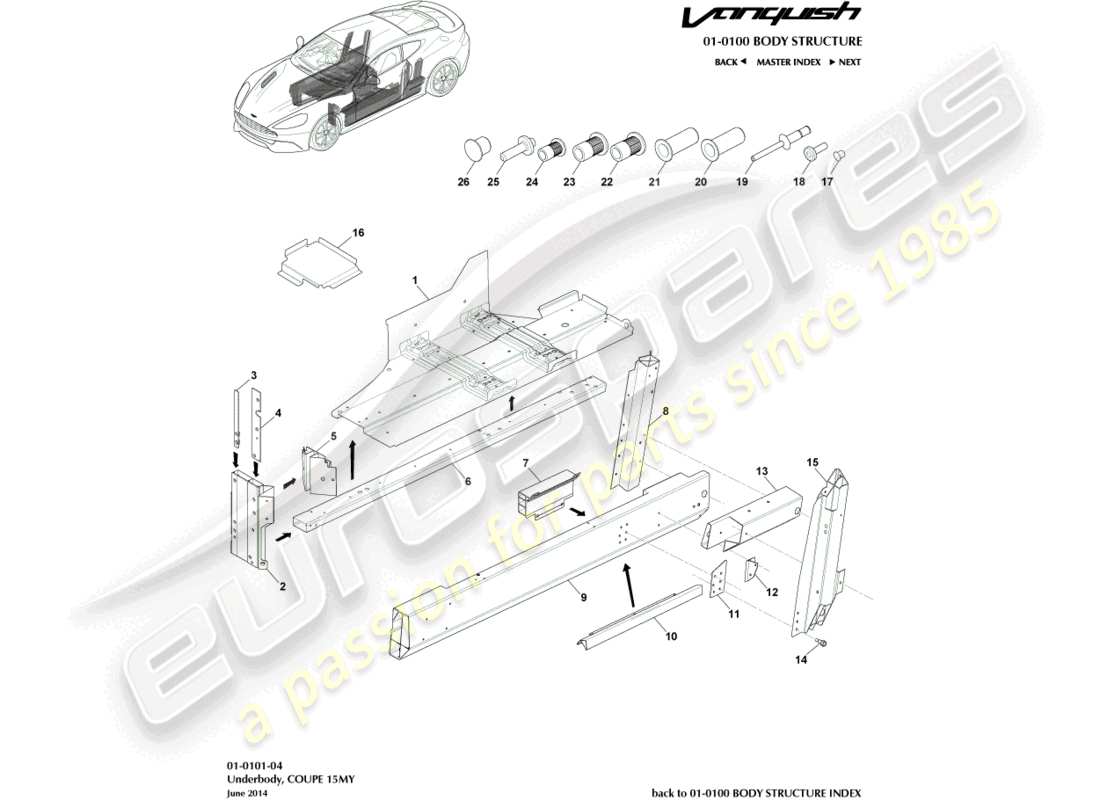

aston martin vanquish (2018) sottoscocca, coupé diagramma delle parti

01-0101-04 - Sottoscocca, Coupé

Aston Martin Vanquish (2018) Underbody, Coupe Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
                          #
                          Numero di parte
                          Descrizione
                          Chiave
                          Prezzo
                          # 1
                          MPN: 4G43-16-10880
                          GRUPPO SOTTOPAVIMENTO, SX
                          Strutturale. Solo gatto A
                          da £760,29
                          da £760,29
                          GRUPPO PANNELLO PAVIMENTO SX Genuine Aston Martin - Nuovo (Per ordinare)
                          # 1
                          MPN: 4G43-16-10879S
                          GRUPPO SECONDARIO PAVIMENTO, DESTRO
                          Timbro Vin richiesto. Strutturale. Solo gatto A
                          da £309,60
                          da £309,60
                          MONTAGGIO PANNELLO PAVIMENTO DESTRO Genuine Aston Martin - Nuovo (Per ordinare)
                          # 2
                          MPN: 4G43-20-10877
                          GRUPPO MONTANTE, TELAIO ANTERIORE, SX
                          Strutturale. Solo gatto A
                          da £287,98
                          da £287,98
                          FT S/FRM UPRT LH-DB9 Genuine Aston Martin - Nuovo (Per ordinare)
                          # 2
                          MPN: 4G43-20-10876
                          GRUPPO MONTANTE, SOTTOTELAIO ANTERIORE, DESTRO
                          Strutturale. Solo gatto A
                          da £287,98
                          da £287,98
                          FT S/FRM UPRT RH-DB9 Genuine Aston Martin - Nuovo (Per ordinare)
                          # 3
                          MPN: 8G43-390725-AA
                          PIASTRA DADO, MONTAGGIO ANTERIORE INTERNO
                          Strutturale. Solo gatto A
                          da £20,01
                          da £20,01
                          DADO PIASTRA ANTERIORE MNT Genuine Aston Martin - Nuovo (Per ordinare)
                          # 4
                          MPN: 8G43-434K11-AA
                          PIASTRA DADO, MONTAGGIO ANTERIORE ESTERNO, SINISTRO
                          Strutturale. Solo gatto A
                          da £13,22
                          da £13,22
                          NUTPLATE PARTE ANTERIORE MNT Genuine Aston Martin - Nuovo (Per ordinare)
                          # 4
                          MPN: 8G43-434K10-AA
                          PIASTRA DADO, MONTAGGIO ESTREMITÀ ANTERIORE ESTERNA, DESTRA
                          Strutturale. Solo gatto A
                          da £54,52
                          da £54,52
                          NUTPLATE PARTE ANTERIORE MNT Genuine Aston Martin - Nuovo (Per ordinare)
                          # 5
                          MPN: GOAG33-F001K28-AA
                          TUBO, TUNNEL SUPERIORE INTERNO
                          Strutturale. Solo gatto A
                          da £51,75
                          da £51,75
                          BRACE TNL SUPERIORE INTERNO Genuine Aston Martin - Nuovo (Per ordinare)
                          # 6
                          MPN: DG43-10120-AA
                          MEMBRO, PAVIMENTO, LATO ANTERIORE
                          Strutturale. Solo gatto A
                          da £336,26
                          da £336,26
                          MEMBRO, PAVIMENTO, LATO ANTERIORE Genuine Aston Martin - Nuovo (Per ordinare)
                          # 7
                          MPN: GOFD33-270A50-AC
                          BLOCCO SPINGERE, IMPATTO LATERALE
                          da £138,15
                          da £138,15
                          BLOCCO SPINGERE, IMPATTO LATERALE Genuine Aston Martin - Nuovo (Per ordinare)
                          # 8
                          MPN: GODG43-24315-AA
                          PILASTRO CORPO CENTRALE POSTERIORE ESTERNO SX
                          Strutturale. Solo gatto A
                          PILASTRO CORPO CENTRALE POSTERIORE ESTERNO SX Genuine Aston Martin - Nuovo (Per ordinare)
                          # 8
                          MPN: GODG43-24314-AA
                          PILASTRO CORPO CENTRALE POSTERIORE ESTERNO DESTRA
                          Strutturale. Solo gatto A
                          PILASTRO CORPO CENTRALE POSTERIORE ESTERNO DESTRA Genuine Aston Martin - Nuovo (Per ordinare)
                          # 9
                          MPN: DG43-C10117-AD
                          MEMBRO, LATO PAVIMENTO, SX
                          Strutturale. Solo gatto A. Fino a 15MY
                          MEMBRO, LATO PAVIMENTO, SX Genuine Aston Martin - Nuovo (Per ordinare)
                          # 9
                          MPN: FD33-C10117-AC
                          MEMBRO, LATO PAVIMENTO, SX
                          Strutturale. Solo gatto A. Da 15MY
                          MEMBRO, LATO PAVIMENTO, SX Genuine Aston Martin - Nuovo (Per ordinare)
                          # 9
                          MPN: DG43-C10116-AD
                          MEMBRO LATO PAVIMENTO DESTRO
                          Strutturale. Solo gatto A. Fino a 15MY
                          MEMBRO LATO PAVIMENTO DESTRO Genuine Aston Martin - Nuovo (Per ordinare)
                          # 9
                          MPN: FD33-C10116-AC
                          MEMBRO LATO PAVIMENTO DESTRO
                          Strutturale. Solo gatto A. Da 15MY
                          MEMBRO LATO PAVIMENTO DESTRO Genuine Aston Martin - Nuovo (Per ordinare)
                          # 10
                          MPN: FD33-106A78-AA
                          PRESA SOGLIA, ESTERNO
                          Strutturale. Solo gatto A
                          PRESA SOGLIA, ESTERNO Genuine Aston Martin - Nuovo (Per ordinare)
                          # 11
                          MPN: FD33-026B04-AB
                          PIASTRA PILASTRO B RINFORZO
                          Strutturale. Solo gatto A
                          PIASTRA PILASTRO B RINFORZO Genuine Aston Martin - Nuovo (Per ordinare)
                          # 12
                          MPN: FD33-24437-AB
                          RINFORZO PILASTRO B, INFERIORE, SX
                          Strutturale. Solo gatto A
                          RINFORZO PILASTRO B, INFERIORE, SX Genuine Aston Martin - Nuovo (Per ordinare)
                          # 12
                          MPN: FD33-24436-AB
                          RINFORZO PILASTRO B, INFERIORE, DESTRO
                          Strutturale. Solo gatto A
                          RINFORZO PILASTRO B, INFERIORE, DESTRO Genuine Aston Martin - Nuovo (Per ordinare)
                          # 13
                          MPN: GODG43-101D07-AA
                          ORGANO DI ESTRUSIONE, LATO INFERIORE PAVIMENTO POSTERIORE, SX
                          Strutturale. Solo gatto A
                          da £90,91
                          da £90,91
                          ORGANO DI ESTRUSIONE, LATO INFERIORE PAVIMENTO POSTERIORE, SX Genuine Aston Martin - Nuovo (Per ordinare)
                          # 13
                          MPN: GODG43-101D06-AA
                          ORGANO DI ESTRUSIONE, LATO INFERIORE DEL PAVIMENTO POSTERIORE, DESTRO
                          Strutturale. Solo gatto A
                          da £90,91
                          da £90,91
                          ORGANO DI ESTRUSIONE, LATO INFERIORE DEL PAVIMENTO POSTERIORE, DESTRO Genuine Aston Martin - Nuovo (Per ordinare)
                          # 14
                          MPN: 6G33-375732-AA
                          VITE, SS ESAGONALE FL HD, 5.5X19 AUTOFORANTE
                          da £0,47
                          da £0,47
                          VITE SS FLANGIA ESAGONALE HD Genuine Aston Martin - Nuovo (Per ordinare)
                          # 15
                          MPN: DG43-C24313-AD
                          PILASTRO CORPO CENTRALE SX
                          Strutturale. Solo gatto A. Fino a 15MY
                          PILASTRO CORPO CENTRALE SX Genuine Aston Martin - Nuovo (Per ordinare)
                          # 15
                          MPN: FD33-C24313-AD
                          PILASTRO CORPO CENTRALE SX
                          Strutturale. Solo gatto A. Da 15MY
                          da £274,56
                          da £274,56
                          PILASTRO CORPO CENTRALE SX Genuine Aston Martin - Nuovo (Per ordinare)
                          # 15
                          MPN: DG43-C24312-AD
                          PILASTRO CORPO CENTRALE DESTRO
                          Strutturale. Solo gatto A. Fino a 15MY
                          PILASTRO CORPO CENTRALE DESTRO Genuine Aston Martin - Nuovo (Per ordinare)
                          # 15
                          MPN: FD33-C24312-AD
                          PILASTRO CORPO CENTRALE DESTRO
                          Strutturale. Solo gatto A. Da 15MY
                          PILASTRO CORPO CENTRALE DESTRO Genuine Aston Martin - Nuovo (Per ordinare)
                          # 16
                          MPN: 8G43-67342-AA
                          FINITURA, PALLONE DEL TACCO DEL SEDILE POSTERIORE INFERIORE, DESTRO
                          Strutturale. Solo gatto A
                          da £34,75
                          da £34,75
                          FINITURA, PALLONE DEL TACCO DEL SEDILE POSTERIORE INFERIORE, DESTRO Genuine Aston Martin - Nuovo (Per ordinare)
                          # 17
                          MPN: 6G33-68885-AB
                          RIVETTO AUTOPERCING, 5 X 6MM
                          da £0,47
                          da £0,47
                          SPR 5.0X6.0MM Genuine Aston Martin - Nuovo (Per ordinare)
                          # 18
                          MPN: W525157
                          RIVETTO, 4.8X13.8, BLND AL, DM, HD
                          RIVETTO, 4.8X13.8, BLND AL, DM, HD Genuine Aston Martin - Nuovo (Per ordinare)
                          # 19
                          MPN: 6G33-68676-AC
                          RIVETTO STRUTTURALE 6.5 X 14, CIECO
                          da £0,70
                          da £0,70
                          RIVETTO STRUTTURATO 6.5X14 Genuine Aston Martin - Nuovo (Per ordinare)
                          # 20
                          MPN: 6G33-51025-AA
                          DADO RIV, M5 TESTA PIATTA, 0.5-3MM IMPUGNATURA ZN/N1
                          da £0,47
                          da £0,47
                          RIVNUT M5 Genuine Aston Martin - Nuovo (Per ordinare)
                          # 21
                          MPN: 6G33-51081-AA
                          DADO RIV, M6 TESTA PIATTA, IMPUGNATURA 3-5.5 MM
                          da £0,60
                          da £0,60
                          RIVNUT M6 Genuine Aston Martin - Nuovo (Per ordinare)
                          # 22
                          MPN: 6G33-56694-AA
                          RIVNUT, M8 KNUR CHIUSO A TESTA PIATTA
                          da £2,22
                          da £2,22
                          RIVNUT M8 Genuine Aston Martin - Nuovo (Per ordinare)
                          # 23
                          MPN: 6G33-56316-AA
                          RIVNUT, M8 KNUR A TESTA PIATTA CHIUSA, 2.3MM
                          da £0,47
                          da £0,47
                          RIVNUT M8 Genuine Aston Martin - Nuovo (Per ordinare)
                          # 24
                          MPN: 6G33-54428-AA
                          DADO RIV, M6 TESTA PIATTA, TESTA ZIGRINATA
                          da £0,47
                          da £0,47
                          RIVNUT M6 Genuine Aston Martin - Nuovo (Per ordinare)
                          # 25
                          MPN: 6G33-68855-AB
                          BORCHIA, BORCHIA AUTOPIERCING, M6X19
                          da £0,47
                          da £0,47
                          SPS Genuine Aston Martin - Nuovo (Per ordinare)
                          # 26
                          MPN: 4G43-N800631-AA
                          TAPPO IN GOMMA, 11MM, TERMOPLASTICO NERO
                          da £0,54
                          da £0,54
                          BUNG-11 mm Genuine Aston Martin - Nuovo (Per ordinare)
