aston martin vanquish (2017) serbatoio e tubi del liquido refrigerante diagramma delle parti

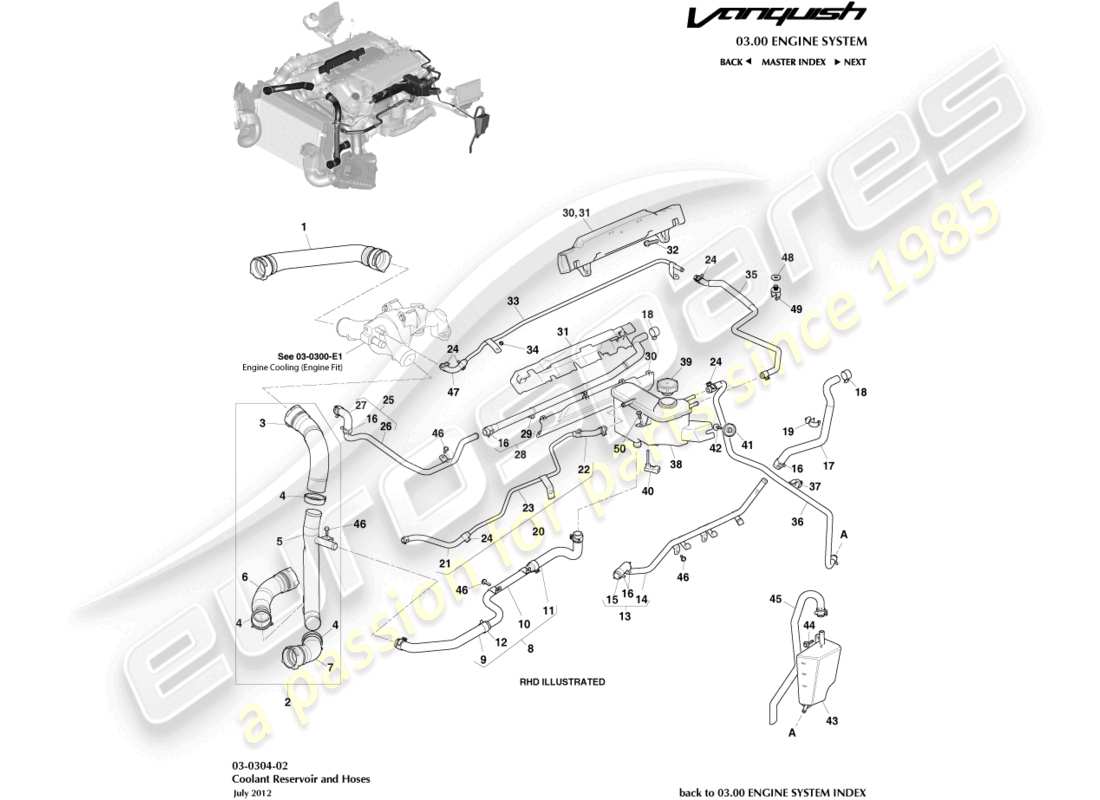

03-0304-02 - Serbatoio e tubi del liquido refrigerante

Aston Martin Vanquish (2017) Coolant Reservoir & Hoses Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
                                                                      #
                                                                      Numero di parte
                                                                      Descrizione
                                                                      Chiave
                                                                      Prezzo
                                                                      # 1
                                                                      MPN: 8D33-8333-AA
                                                                      TUBO, RADIATORE
                                                                      da £74,59
                                                                      da £74,59
                                                                      TUBO - GRUPPO RADIATORE Genuine Aston Martin - Nuovo (Per ordinare)
                                                                      # 2
                                                                      MPN: CD33-8556-AB
                                                                      GRUPPO TUBO BYPASS
                                                                      GRUPPO TUBO BYPASS Genuine Aston Martin - Nuovo (Per ordinare)
                                                                      # 2
                                                                      MPN: CD33-8556-AC
                                                                      GRUPPO TUBO BYPASS
                                                                      DA VIN J03021
                                                                      da £611,46
                                                                      da £611,46
                                                                      GRUPPO TUBO BYPASS Genuine Aston Martin - Nuovo (Per ordinare)
                                                                      # 3
                                                                      MPN: CD33-8555-EB
                                                                      TUBO FLESSIBILE, TUBO DI BYPASS AL TERMOSTATO
                                                                      TUBO FLESSIBILE, TUBO DI BYPASS AL TERMOSTATO Genuine Aston Martin - Nuovo (Per ordinare)
                                                                      # 4
                                                                      MPN: 702903
                                                                      MORSETTO, PER IMPIEGHI PESANTI, 55X15
                                                                      da £2,73
                                                                      da £2,73
                                                                      MOLLA DEL TUBO MORSETTO Genuine Aston Martin - Nuovo (Per ordinare)
                                                                      # 5
                                                                      MPN: CD33-8555-FB
                                                                      MONTAGGIO TUBO
                                                                      MONTAGGIO TUBO Genuine Aston Martin - Nuovo (Per ordinare)
                                                                      # 6
                                                                      MPN: CD33-8555-BB
                                                                      GRUPPO TUBO, TUBO DI BYPASS ALLA POMPA DELL'ACQUA
                                                                      da £28,46
                                                                      da £28,46
                                                                      GRUPPO TUBO, TUBO DI BYPASS ALLA POMPA DELL'ACQUA Genuine Aston Martin - Nuovo (Per ordinare)
                                                                      # 8
                                                                      MPN: CD33-8C350-AB
                                                                      GRUPPO TUBO, SERBATOIO LIQUIDO RAFFREDDAMENTO MOTORE
                                                                      da £88,61
                                                                      da £88,61
                                                                      GRUPPO TUBO, SERBATOIO LIQUIDO RAFFREDDAMENTO MOTORE Genuine Aston Martin - Nuovo (Per ordinare)
                                                                      # 9
                                                                      MPN: 4G43-8C350-CA
                                                                      TUBO FLESSIBILE, TUBO DI REINTEGRO AL TUBO BYPASS
                                                                      da £19,81
                                                                      da £19,81
                                                                      TUBO FLESSIBILE, TUBO DI REINTEGRO AL TUBO BYPASS Genuine Aston Martin - Nuovo (Per ordinare)
                                                                      # 12
                                                                      MPN: 702902
                                                                      MORSETTO, PER IMPIEGHI PESANTI, 27X15
                                                                      da £1,33
                                                                      da £1,33
                                                                      FASCETTA TUBO Genuine Aston Martin - Nuovo (Per ordinare)
                                                                      # 13
                                                                      MPN: AD23-18674-AB
                                                                      GRUPPO TUBO, USCITA RISCALDATORE
                                                                      da £268,03
                                                                      da £268,03
                                                                      GRUPPO TUBO, USCITA RISCALDATORE Genuine Aston Martin - Nuovo (Per ordinare)
                                                                      # 16
                                                                      MPN: 702901
                                                                      MORSETTO, PER IMPIEGHI PESANTI, 23X15
                                                                      da £1,27
                                                                      da £1,27
                                                                      TUBO A FASCETTA 23 X 15 Genuine Aston Martin - Nuovo (Per ordinare)
                                                                      # 17
                                                                      MPN: CD33-18D359-BA
                                                                      GRUPPO TUBO, USCITA RISCALDATORE
                                                                      Guida a destra, include l'articolo 16
                                                                      da £24,64
                                                                      da £24,64
                                                                      GRUPPO TUBO, USCITA RISCALDATORE Genuine Aston Martin - Nuovo (Per ordinare)
                                                                      # 17
                                                                      MPN: CD33-18D359-AA
                                                                      GRUPPO TUBO, USCITA RISCALDATORE
                                                                      Guida a sinistra, include l'articolo 16
                                                                      da £55,39
                                                                      da £55,39
                                                                      GRUPPO TUBO, USCITA RISCALDATORE Genuine Aston Martin - Nuovo (Per ordinare)
                                                                      # -
                                                                      -
                                                                      STAFFA, FASCETTA TUBO, USCITA RISCALDATORE
                                                                      Guida a sinistra
                                                                      # 18
                                                                      MPN: 701335
                                                                      CLIP, MOLLA DEL TUBO, 20X15
                                                                      da £0,70
                                                                      da £0,70
                                                                      MOLLA CLIP-TUBO Genuine Aston Martin - Nuovo (Per ordinare)
                                                                      # 19
                                                                      MPN: 701570
                                                                      CLIP, 20 - 24.5 DIAMETRO
                                                                      da £0,47
                                                                      da £0,47
                                                                      DIAMETRO DELLA CLIP 20-24.5 Genuine Aston Martin - Nuovo (Per ordinare)
                                                                      # 20
                                                                      MPN: CD33-8C363-AC
                                                                      GRUPPO TUBO, DEGAS. RADIATORE
                                                                      da £81,80
                                                                      da £81,80
                                                                      GRUPPO TUBO, DEGASAGGIO RADIATORE Genuine Aston Martin - Nuovo (Per ordinare)
                                                                      # 22
                                                                      MPN: 4G43-8C363-DA
                                                                      TUBO, RADIATORE DEGAS
                                                                      da £11,01
                                                                      da £11,01
                                                                      TUBO, RADIATORE DEGAS Genuine Aston Martin - Nuovo (Per ordinare)
                                                                      TUBO, RADIATORE DEGAS Genuine Aston Martin - Usato in magazzino
                                                                      # 23
                                                                      MPN: CD33-8C363-AA
                                                                      TUBO, RADIATORE DEGAS
                                                                      TUBO, RADIATORE DEGAS Genuine Aston Martin - Nuovo (Per ordinare)
                                                                      # 24
                                                                      MPN: 702904
                                                                      FASCETTA TUBO, MOLLA, 17X15
                                                                      da £1,16
                                                                      da £1,16
                                                                      MOLLA FASCETTA TUBO 17X15 Genuine Aston Martin - Nuovo (Per ordinare)
                                                                      # 25
                                                                      MPN: CD33-8584-AA
                                                                      TUBO ALIMENTAZIONE RISCALDATORE
                                                                      TUBO ALIMENTAZIONE RISCALDATORE Genuine Aston Martin - Nuovo (Per ordinare)
                                                                      # 28
                                                                      MPN: 4G43-18D334-BC
                                                                      TUBO, INGRESSO RISCALDATORE
                                                                      Guida a destra
                                                                      da £38,69
                                                                      da £38,69
                                                                      GRUPPO DI INGRESSO HOS-HTR RHD Genuine Aston Martin - Nuovo (Per ordinare)
                                                                      GRUPPO DI INGRESSO HOS-HTR RHD Genuine Aston Martin - Usato in magazzino
                                                                      # 28
                                                                      MPN: CD33-18D334-AA
                                                                      TUBO, INGRESSO RISCALDATORE
                                                                      Guida a sinistra
                                                                      da £55,39
                                                                      da £55,39
                                                                      TUBO FLESSIBILE, GRUPPO INGRESSO RISCALDATORE Genuine Aston Martin - Nuovo (Per ordinare)
                                                                      # 29
                                                                      MPN: 4G43-55-BA
                                                                      CRAVATTA
                                                                      CRAVATTA Genuine Aston Martin - Nuovo (Per ordinare)
                                                                      # 30
                                                                      MPN: 4G43-6793-BB
                                                                      COPERTURA SUPERIORE, CABLAGGIO MOTORE
                                                                      da £8,56
                                                                      da £8,56
                                                                      COPERTURA SUPERIORE, CABLAGGIO MOTORE Genuine Aston Martin - Nuovo (Per ordinare)
                                                                      # 31
                                                                      MPN: 4G43-4867-BC
                                                                      COPERTURA INFERIORE, CABLAGGIO MOTORE
                                                                      da £11,63
                                                                      da £11,63
                                                                      ASY-COPERTURA INFERIORE Genuine Aston Martin - Nuovo (Per ordinare)
                                                                      # 32
                                                                      MPN: 703731
                                                                      BULLONE, M8X35
                                                                      da £0,47
                                                                      da £0,47
                                                                      BOLT-M8X35 ESAGONALE FL8.8 Genuine Aston Martin - Nuovo (Per ordinare)
                                                                      # 33
                                                                      MPN: 4G43-8003-EA
                                                                      TUBO, INCROCIATO, SPURGO
                                                                      MONTAGGIO TUBI, SPURGO INCROCIATO Genuine Aston Martin - Nuovo (Per ordinare)
                                                                      # 34
                                                                      MPN: 702295
                                                                      DADO, M5, FLANGIA ESAGONALE HD
                                                                      da £0,47
                                                                      da £0,47
                                                                      DADO M5 FLANGIA ESAGONALE Genuine Aston Martin - Nuovo (Per ordinare)
                                                                      # 35
                                                                      MPN: 4G43-8063-AE
                                                                      TUBO DAL MOTORE AL SERBATOIO DI ALIMENTAZIONE
                                                                      Include l'articolo 24
                                                                      da £53,57
                                                                      da £53,57
                                                                      TUBO - ENG DEGAS Genuine Aston Martin - Nuovo (Per ordinare)
                                                                      # 36
                                                                      MPN: 4G43-8B081-AG
                                                                      TUBO FLESSIBILE, TROPPO PIENO SERBATOIO ALIMENTAZIONE RADIATORE
                                                                      Include gli articoli 24 e 37
                                                                      da £17,47
                                                                      da £17,47
                                                                      HOS-RAD SUP TNK O/FL Genuine Aston Martin - Nuovo (Per ordinare)
                                                                      HOS-RAD SUP TNK O/FL Genuine Aston Martin - Usato in magazzino
                                                                      # 37
                                                                      MPN: 701181
                                                                      CLIP, 16X6.5X1.5-6
                                                                      da £1,85
                                                                      da £1,85
                                                                      CLIP 16X6.5X1.5-6 Genuine Aston Martin - Nuovo (Per ordinare)
                                                                      # 38
                                                                      MPN: 4G43-19B518-BC
                                                                      Serbatoio completo, espansione
                                                                      Include gli articoli 39 e 40
                                                                      Superamento
                                                                      Superamento
                                                                      Genuine Aston Martin (non più disponibile su ordinazione)
                                                                      # 39
                                                                      MPN: 4G43-8101-BA
                                                                      TAPPO A PRESSIONE
                                                                      Include sigillo
                                                                      Superamento
                                                                      Superamento
                                                                      Genuine Aston Martin (non più disponibile su ordinazione)
                                                                      # 40
                                                                      MPN: 1R12-37-10166
                                                                      INTERRUTTORE LIVELLO LIQUIDO REFRIGERANTE
                                                                      da £47,49
                                                                      da £47,49
                                                                      INTERRUTTORE LIVELLO REFRIGERANTE Genuine Aston Martin - Nuovo (Per ordinare)
                                                                      # 41
                                                                      MPN: CD33-1660-AA
                                                                      DISTANZIALE GRUPPO SERBATOIO LIQUIDO REFRIGERANTE
                                                                      da £18,48
                                                                      da £18,48
                                                                      DISTANZIALE, GRUPPO SERBATOIO LIQUIDO REFRIGERANTE Genuine Aston Martin - Nuovo (Per ordinare)
                                                                      # 42
                                                                      MPN: 703145
                                                                      BULLONE E Rondella, M6X30
                                                                      da £0,47
                                                                      da £0,47
                                                                      M6 X 30 BULLONE Genuine Aston Martin - Nuovo (Per ordinare)
                                                                      # 43
                                                                      MPN: 6G33-TBD2-BA
                                                                      GRUPPO BOTTIGLIA DI TROPPO PIENO
                                                                      da £36,92
                                                                      da £36,92
                                                                      Questa parte sostituisce il codice articolo 6G33-TBD2-AA che abbiamo in magazzino
                                                                      BOTTIGLIA DI TROPPO PIENO Genuine Aston Martin - Nuovo in magazzino
                                                                      # 44
                                                                      MPN: 703734
                                                                      BULLONE E Rondella, M6X25
                                                                      da £0,74
                                                                      da £0,74
                                                                      BULLONE EWASHER-M6X25 Genuine Aston Martin - Nuovo (Per ordinare)
                                                                      # 45
                                                                      MPN: 4G43-8N029-AG
                                                                      TUBO TUBO, TROPPO PIENO
                                                                      Include clip
                                                                      da £8,77
                                                                      da £8,77
                                                                      GRUPPO TUBO FLESSIBILE DI TROPPOPIENO Genuine Aston Martin - Nuovo (Per ordinare)
                                                                      GRUPPO TUBO FLESSIBILE DI TROPPOPIENO Genuine Aston Martin - Usato in magazzino
                                                                      # 46
                                                                      MPN: 703264
                                                                      VITE M6X14, TESTA FLANGIA ESAGONALE
                                                                      VITE, M6X12 TESTA ESAGONALE Genuine Aston Martin - Nuovo (Per ordinare)
                                                                      # 47
                                                                      MPN: 4G43-8003-CA
                                                                      TUBO, ALLOGGIAMENTO TERMICO, SPURGO INCROCIATO
                                                                      da £41,86
                                                                      da £41,86
                                                                      HOS-THERMO HSG C/OVR Genuine Aston Martin - Nuovo (Per ordinare)
                                                                      # 48
                                                                      MPN: 4G43-16C694-AB
                                                                      Rondella, NYLON
                                                                      Rondella, NYLON Genuine Aston Martin - Nuovo (Per ordinare)
                                                                      # 49
                                                                      MPN: 701181
                                                                      CLIMATIZZATORE A/C 16X6.5X1.5-6
                                                                      da £1,85
                                                                      da £1,85
                                                                      CLIP 16X6.5X1.5-6 Genuine Aston Martin - Nuovo (Per ordinare)
                                                                      # 50
                                                                      MPN: 702514
                                                                      VITE, M6X14 PATCH PAN
                                                                      da £0,56
                                                                      da £0,56
                                                                      VITE M6 X 14 HD INT Genuine Aston Martin - Nuovo in magazzino
