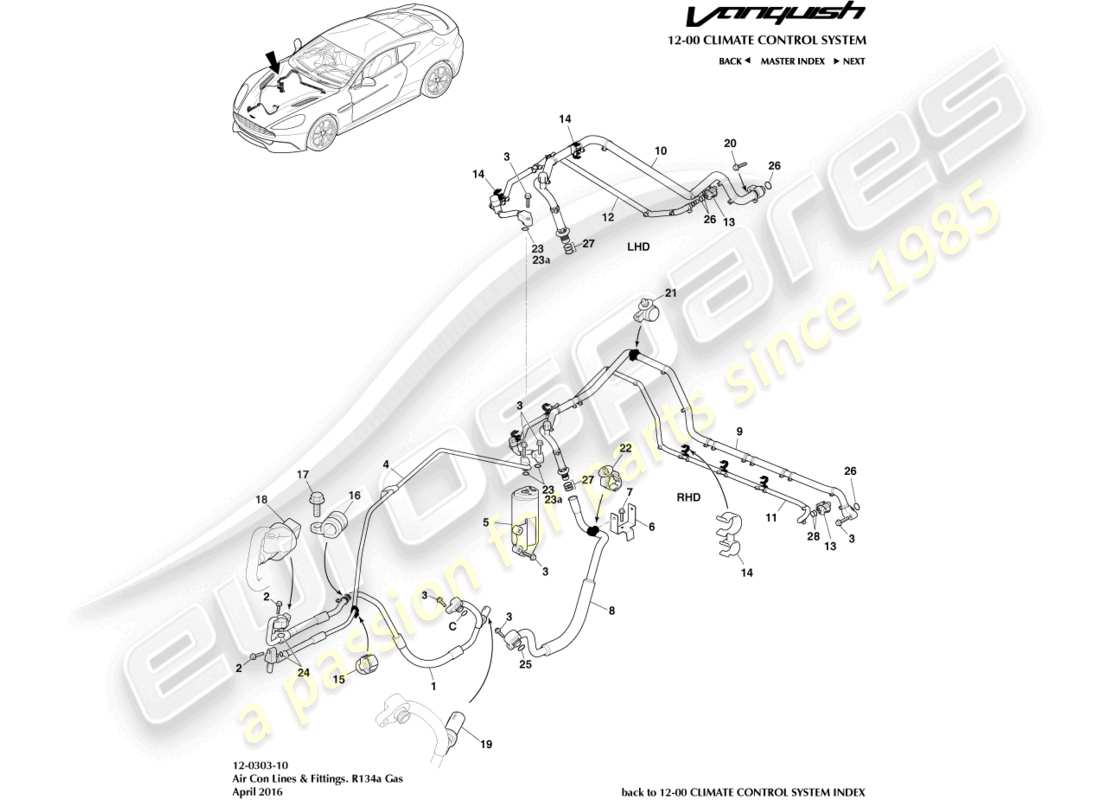

12-0303-10 - Linee di aria condizionata, R134a gas
Aston Martin Vanquish (2016) Air Con Lines, R134a Gas Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
-
È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
#
1
MPN:
CD33-19972-AC
GRUPPO TUBO, DA COMPRESSORE A CONDENSATORE
Fino a 17MY
da
£381,65
da
£381,65
#
1
MPN:
HD33-19972-AA
GRUPPO TUBO, DA COMPRESSORE A CONDENSATORE
Da 17MY, con R134 benzina
da
£368,05
da
£368,05
#
2
MPN:
703201
VITE, M8X30, TESTA FLANGIA ESAGONALE
da
£0,47
da
£0,47
#
3
MPN:
703199
BULLONE, M6X30, TESTA FLANGIA ESAGONALE
da
£0,47
da
£0,47
#
4
MPN:
CD33-19D719-AC
GRUPPO TUBO, DA CONDENSATORE A RICEVITORE/ESSICCATORE
Fino a 17MY
da
£81,64
da
£81,64
#
4
MPN:
HD33-19D719-AA
GRUPPO TUBO, DA CONDENSATORE A RICEVITORE/ESSICCATORE
Da 17MY, con R134 benzina
da
£153,35
da
£153,35
#
5
MPN:
4G43-19E891-AD
RICEVITORE/ESSICCATORE
da
£253,98
da
£253,98
Questa parte sostituisce il codice articolo 4G43-19E891-AC che abbiamo in magazzino
#
6
MPN:
4G43-6147X-AD
staffa
Guida a destra
da
£23,69
da
£23,69
#
7
MPN:
703151
VITE, M6 X 16, Rondella A TESTA ESAGONALE
Guida a destra
da
£0,47
da
£0,47
#
8
MPN:
CD33-19A705-AA
GRUPPO TUBO, USCITA EVAPORATORE, INFERIORE
Fino a 17MY
da
£103,91
da
£103,91
#
8
MPN:
HD33-19A705-AA
GRUPPO TUBO, USCITA EVAPORATORE, INFERIORE
Da 17MY, con R134 benzina
da
£239,72
da
£239,72
#
9
MPN:
AG43-19A705-CA
GRUPPO TUBO, USCITA EVAPORATORE, SUPERIORE
Fino a 17MY, guida a destra
da
£205,01
da
£205,01
#
9
MPN:
HG43-19A705-CA
GRUPPO TUBO, USCITA EVAPORATORE, SUPERIORE
Da 17MY, guida a destra, con R134 benzina
da
£208,35
da
£208,35
#
10
MPN:
AG43-19A705-BA
GRUPPO TUBO, USCITA EVAPORATORE, SUPERIORE
Fino a 17MY, guida a sinistra
da
£113,87
da
£113,87
#
10
MPN:
HG43-19A705-BA
GRUPPO TUBO, USCITA EVAPORATORE, SUPERIORE
Da 17MY, guida a sinistra, con R134 benzina
da
£130,83
da
£130,83
#
11
MPN:
AG43-19835-CA
TUBO DAL RICEVITORE/ESSICCATORE ALL'EVAPORATORE
Fino a 17MY, guida a destra
da
£167,01
da
£167,01
Questa parte sostituisce il codice articolo 4G43-19835-CF che abbiamo in magazzino
#
11
MPN:
HG43-19835-CA
TUBO DAL RICEVITORE/ESSICCATORE ALL'EVAPORATORE
Da 17MY, guida a destra, con R134 benzina
da
£173,22
da
£173,22
#
12
MPN:
AG43-19835-BA
TUBO DAL RICEVITORE/ESSICCATORE ALL'EVAPORATORE
Fino a 17MY, guida a sinistra
da
£443,85
da
£443,85
#
12
MPN:
HG43-19835-BA
TUBO DAL RICEVITORE/ESSICCATORE ALL'EVAPORATORE
Da 17MY, guida a sinistra, con R134 benzina
da
£179,95
da
£179,95
#
13
MPN:
4G43-4073A-AA
MORSETTO
da
£3,00
da
£3,00
#
14
MPN:
701182
CLIP, TUBO, GIREVOLE
Qtà guida a destra 5, Qtà guida a sinistra 2
da
£1,16
da
£1,16
#
15
MPN:
701180
CLICCARE, 14MM, INSERIRE
da
£0,79
da
£0,79
#
16
MPN:
699634
CLIP P, 13MM
da
£1,27
da
£1,27
#
17
MPN:
703203
VITE, M6X20, FLANGIATA ESAGONALE
da
£0,47
da
£0,47
#
18
MPN:
1R12-89-10192
INTERRUTTORE ALTA PRESSIONE
da
£177,66
da
£177,66
#
19
MPN:
6F93-19D594-AA
GRUPPO INTERRUTTORE, interruzione della pressione
#
20
MPN:
703025
VITE, M6X25, FLANGIATA ESAGONALE
Guida a sinistra
da
£0,47
da
£0,47
#
21
MPN:
4G43-65-10059-PK
CLIP - ABETE, 5X6.5X2
Confezione da 100
da
£38,52
da
£38,52
#
22
MPN:
702291
CLIP, 11-18X6.5X7
Guida a destra
da
£0,92
da
£0,92
#
23
MPN:
4G43-89-10908-PK
O-RING, RICEVITORE / ESSICCATORE
Fino a 17MY, kit da 2
da
£3,36
da
£3,36
#
23
MPN:
HD23-87056-AA
O-RING, RICEVITORE / ESSICCATORE
DA 17MY
da
£4,05
da
£4,05
#
23a
MPN:
HD23-87071-AA
O-RING, RICEVITORE/ESSICCATORE
DA 17MY
da
£4,05
da
£4,05
#
24
MPN:
4G43-89-10910-PK
O-RING, CONDENSATORE
Fino a 17MY, kit da 2
da
£3,43
da
£3,43
#
24
MPN:
HD23-87024-AA
O-RING, CONDENSATORE
DA 17MY
da
£4,05
da
£4,05
#
25
MPN:
4G43-89-10909-PK
O-RING, COMPRESSORE
Fino a 17MY, kit da 2
da
£3,43
da
£3,43
#
25
MPN:
HD23-19394-AA
O-RING COMPRESSORE
DA 17MY
da
£5,01
da
£5,01
#
26
MPN:
4G43-89-10911-PK
O-RING, EVAPORATORE
Fino a 17MY
da
£8,45
da
£8,45
#
26
MPN:
HD23-32117-AA
O-RING in EPDM, 13.40X2.40
DA 17MY
da
£3,42
da
£3,42
#
27
MPN:
4G43-89-10912-PK
KIT O-RING
Fino a 17MY, kit da 3
da
£4,72
da
£4,72
#
27
MPN:
HD23-49745-AA
O-RING in EPDM, 12.93X1.86
DA 17MY
da
£4,90
da
£4,90
#
28
MPN:
HD23-874024-AA
O-RING
DA 17MY
-part-diagram-12-0303-20.webp "ASTON MARTIN VANQUISH (2016) LINEE DI ARIA CONDIZIONATA, HFO1234YF GAS DIAGRAMMA DELLE PARTI")
-part-diagram-12-0305-02.webp "ASTON MARTIN VANQUISH (2016) UNITÀ HVAC DIAGRAMMA DELLE PARTI")
-part-diagram-12-0404-02.webp "ASTON MARTIN VANQUISH (2016) SENSORI DIAGRAMMA DELLE PARTI")
-part-diagram-13-0101-02.webp "ASTON MARTIN VANQUISH (2016) STRUMENTAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-13-0102-01.webp "ASTON MARTIN VANQUISH (2016) ASSEMBLEA DEL NAVIGATORE SATELLITARE DIAGRAMMA DELLE PARTI")
-part-diagram-13-0102-02.webp "ASTON MARTIN VANQUISH (2016) DIAGRAMMA DELLE PARTI DEL DISPLAY DEL NAVIGATORE SATELLITARE")
-part-diagram-13-0601-01.webp "ASTON MARTIN VANQUISH (2016) CORNO DEL TRAFFICO DIAGRAMMA DELLE PARTI")
-part-diagram-13-1300-00.webp "ASTON MARTIN VANQUISH (2016) AIUTO AL PARCHEGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-13-1400-00.webp "ASTON MARTIN VANQUISH (2016) MODULO PRESSIONE PNEUMATICI DIAGRAMMA DELLE PARTI")
-part-diagram-14-0100-00.webp "ASTON MARTIN VANQUISH (2016) DIAGRAMMA DELLE PARTI DELLA BATTERIA")
-part-diagram-15-0101-01.webp "ASTON MARTIN VANQUISH (2016) UNITÀ PRINCIPALE DI INFOTAINMENT DIAGRAMMA DELLE PARTI")
-part-diagram-15-0101-02.webp "ASTON MARTIN VANQUISH (2016) MULTILETTORE CD, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-15-0101-02a.webp "ASTON MARTIN VANQUISH (2016) MULTILETTORE CD, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-15-0102-01.webp "ASTON MARTIN VANQUISH (2016) MEDIA PLAYER DIAGRAMMA DELLE PARTI")
-part-diagram-15-0104-01.webp "ASTON MARTIN VANQUISH (2016) COMANDI DELL'INFOTAINMENT DIAGRAMMA DELLE PARTI")
-part-diagram-15-0201-02.webp "ASTON MARTIN VANQUISH (2016) ANTENNA RADIOFONICA DIAGRAMMA DELLE PARTI")
-part-diagram-15-0201-02a.webp "ASTON MARTIN VANQUISH (2016) ANTENNA RADIO, 14.5MY DIAGRAMMA DELLE PARTI")
-part-diagram-15-0202-02.webp "ASTON MARTIN VANQUISH (2016) SINTONIZZATORE SDARS, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-15-0202-02a.webp "ASTON MARTIN VANQUISH (2016) SINTONIZZATORE SDARS, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-15-0205-03.webp "ASTON MARTIN VANQUISH (2016) ANTENNA WI-FI DIAGRAMMA DELLE PARTI")
-part-diagram-15-0301-01.webp "ASTON MARTIN VANQUISH (2016) RELATORI, B&O DIAGRAMMA DELLE PARTI")
-part-diagram-15-0302-02.webp "ASTON MARTIN VANQUISH (2016) AMPLIFICATORI, B&O, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-15-0302-04.webp "ASTON MARTIN VANQUISH (2016) AMPLIFICATORI, B&O, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-17-0101-01.webp "ASTON MARTIN VANQUISH (2016) FARI DIAGRAMMA DELLE PARTI")
-part-diagram-17-0104-01.webp "ASTON MARTIN VANQUISH (2016) RIPETITORI LATERALI DIAGRAMMA DELLE PARTI")
-part-diagram-17-0201.webp "ASTON MARTIN VANQUISH (2016) ILLUMINAZIONE DI CORTESIA DIAGRAMMA DELLE PARTI")
-part-diagram-17-0301-01.webp "ASTON MARTIN VANQUISH (2016) LUCI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-17-0304-01.webp "ASTON MARTIN VANQUISH (2016) LUCE STOP MONTATA IN ALTO, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-17-0304-01a.webp "ASTON MARTIN VANQUISH (2016) LUCE STOP MONTATA IN ALTO, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-17-0308-01.webp "ASTON MARTIN VANQUISH (2016) LUCI TARGA DIAGRAMMA DELLE PARTI")
-part-diagram-17-0400-00.webp "ASTON MARTIN VANQUISH (2016) SENSORE PIOGGIA E LUCE DIURNA DIAGRAMMA DELLE PARTI")
-part-diagram-18-0101-02.webp "ASTON MARTIN VANQUISH (2016) CABLAGGIO ANTERIORE E VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-18-0102-02.webp "ASTON MARTIN VANQUISH (2016) CABLAGGIO IP DIAGRAMMA DELLE PARTI")
-part-diagram-18-0103-02.webp "ASTON MARTIN VANQUISH (2016) IMBRACATURA PER IL CORPO, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-18-0103-02a.webp "ASTON MARTIN VANQUISH (2016) IMBRACATURA PER IL CORPO, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-18-0103-03.webp "ASTON MARTIN VANQUISH (2016) CABLAGGIO DI COLLEGAMENTO CD/DVD DIAGRAMMA DELLE PARTI")
-part-diagram-18-0104-01.webp "ASTON MARTIN VANQUISH (2016) CABLAGGIO DELLA PARTE POSTERIORE, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-18-0104-01a.webp "ASTON MARTIN VANQUISH (2016) CABLAGGIO POSTERIORE, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-18-0106-02.webp "ASTON MARTIN VANQUISH (2016) DIAGRAMMA DELLE PARTI DELLA SCATOLA DEI FUSIBILI DEL VANO MOTORE")
-part-diagram-18-0108-06.webp "ASTON MARTIN VANQUISH (2016) CAVI BATTERIA DIAGRAMMA DELLE PARTI")
-part-diagram-18-0109-02.webp "ASTON MARTIN VANQUISH (2016) SCATOLA DEI FUSIBILI DELL'ABITACOLO DIAGRAMMA DELLE PARTI")
-part-diagram-18-0110-02.webp "ASTON MARTIN VANQUISH (2016) SCATOLA FUSIBILI DEL VANO DI CARICO DIAGRAMMA DELLE PARTI")
-part-diagram-18-0111-01.webp "ASTON MARTIN VANQUISH (2016) CABLAGGIO DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-18-0112-01.webp "ASTON MARTIN VANQUISH (2016) CABLAGGIO DI TRASMISSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-18-0114-02.webp "ASTON MARTIN VANQUISH (2016) CABLAGGIO DELLA PORTA DIAGRAMMA DELLE PARTI")
-part-diagram-18-0301-02.webp "ASTON MARTIN VANQUISH (2016) SWITCH IP DIAGRAMMA DELLE PARTI")
-part-diagram-18-0302-02.webp "ASTON MARTIN VANQUISH (2016) INTERRUTTORI MONTATI SU PORTA DIAGRAMMA DELLE PARTI")
-part-diagram-18-0303-02.webp "ASTON MARTIN VANQUISH (2016) INTERRUTTORI DI REGOLAZIONE DEL SEDILE DIAGRAMMA DELLE PARTI")
-part-diagram-18-0304-02.webp "ASTON MARTIN VANQUISH (2016) INTERRUTTORI DELLA CONSOLE CENTRALE DIAGRAMMA DELLE PARTI")
-part-diagram-18-0311-01.webp "ASTON MARTIN VANQUISH (2016) INTERRUTTORE DECKLID ESTERNO DIAGRAMMA DELLE PARTI")
-part-diagram-18-0401-01.webp "ASTON MARTIN VANQUISH (2016) PRESA DIAGRAMMA DELLE PARTI")
-part-diagram-19-0101-01.webp "ASTON MARTIN VANQUISH (2016) SENSORI DI ALLARME DIAGRAMMA DELLE PARTI")
-part-diagram-19-0102-01.webp "ASTON MARTIN VANQUISH (2016) AVVISATORI ACUSTICI E SIRENE D'ALLARME DIAGRAMMA DELLE PARTI")
-part-diagram-19-0102-02.webp "ASTON MARTIN VANQUISH (2016) CAT-5 LOCALIZZATORE, 14.5MY DIAGRAMMA DELLE PARTI")
-part-diagram-19-0103-02.webp "ASTON MARTIN VANQUISH (2016) CAT-5 LOCALIZZATORE DIAGRAMMA DELLE PARTI")
-part-diagram-19-0201-02.webp "ASTON MARTIN VANQUISH (2016) RKE DIAGRAMMA DELLE PARTI")
-part-diagram-19-0700-01.webp "ASTON MARTIN VANQUISH (2016) MODULO DI NAVIGAZIONE, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-19-0701-01.webp "ASTON MARTIN VANQUISH (2016) MODULO DI NAVIGAZIONE, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-19-0702-02.webp "ASTON MARTIN VANQUISH (2016) ANTENNA GPS, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-19-0702-02a.webp "ASTON MARTIN VANQUISH (2016) ANTENNA GPS, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-19-0803-01.webp "ASTON MARTIN VANQUISH (2016) MICROFONO DIAGRAMMA DELLE PARTI")
-part-diagram-19-1001-01.webp "ASTON MARTIN VANQUISH (2016) MODULO PORTA ELETTRONICA DIAGRAMMA DELLE PARTI")
-part-diagram-19-1800-00.webp "ASTON MARTIN VANQUISH (2016) CONTROLLER DI CHIUSURA DI AVVIO DIAGRAMMA DELLE PARTI")
-part-diagram-00-0101-20.webp "ASTON MARTIN VANQUISH (2016) ETICHETTE DI AVVERTENZA SULL'AIRBAG DIAGRAMMA DELLE PARTI")
-part-diagram-00-0101-30.webp "ASTON MARTIN VANQUISH (2016) ETICHETTE ESTERNE DIAGRAMMA DELLE PARTI")
-part-diagram-00-0101-40.webp "ASTON MARTIN VANQUISH (2016) ETICHETTE SOTTOCOFANO DIAGRAMMA DELLE PARTI")
-part-diagram-00-0103-01.webp "ASTON MARTIN VANQUISH (2016) GUIDA PER I PROPRIETARI DIAGRAMMA DELLE PARTI")
-part-diagram-00-0201-01.webp "ASTON MARTIN VANQUISH (2016) ATTREZZATURA DI EMERGENZA, 14.5MY DIAGRAMMA DELLE PARTI")
-part-diagram-00-0201-04.webp "ASTON MARTIN VANQUISH (2016) ATTREZZATURE DI EMERGENZA DIAGRAMMA DELLE PARTI")
-part-diagram-01-0100-00.webp "ASTON MARTIN VANQUISH (2016) CORPO IN BIANCO DIAGRAMMA DELLE PARTI")
-part-diagram-01-0101-04.webp "ASTON MARTIN VANQUISH (2016) SOTTOSCOCCA, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-01-0101-05.webp "ASTON MARTIN VANQUISH (2016) SOTTOSCOCCA, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0102-10.webp "ASTON MARTIN VANQUISH (2016) TELAIO DELLA CARROZZERIA, ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0102-20.webp "ASTON MARTIN VANQUISH (2016) CRUSCOTTO E CAPPUCCIO, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-01-0102-30.webp "ASTON MARTIN VANQUISH (2016) CRUSCOTTO E CAPPUCCIO, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0103-01.webp "ASTON MARTIN VANQUISH (2016) STRUTTURA FRONTALE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0104-01.webp "ASTON MARTIN VANQUISH (2016) TETTO, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-01-0105-01.webp "ASTON MARTIN VANQUISH (2016) SCHEMA DELLE PARTI DELLA CARROZZERIA, COUPÉ")
-part-diagram-01-0105-02.webp "ASTON MARTIN VANQUISH (2016) LATO DEL CORPO, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0108-01.webp "ASTON MARTIN VANQUISH (2016) PARTE POSTERIORE DELLA CARROZZERIA, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-01-0108-02.webp "ASTON MARTIN VANQUISH (2016) ESTREMITÀ POSTERIORE DEL CORPO, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0110-01.webp "ASTON MARTIN VANQUISH (2016) PARTI ACCESSORIE, VOLANTE, PAGINA 1 DIAGRAMMA DELLE PARTI")
-part-diagram-01-0110-01-2.webp "ASTON MARTIN VANQUISH (2016) PARTI ACCESSORIE, VOLANTE, PAGINA 2 DIAGRAMMA DELLE PARTI")
-part-diagram-01-0110-04.webp "ASTON MARTIN VANQUISH (2016) PARTI AUSILIARIE, COUPÉ, PAGINA 1 DIAGRAMMA DELLE PARTI")
-part-diagram-01-0110-04-2.webp "ASTON MARTIN VANQUISH (2016) PARTI AUSILIARIE, COUPÉ, PAGINA 2 DIAGRAMMA DELLE PARTI")
-part-diagram-01-0110-04a.webp "ASTON MARTIN VANQUISH (2016) PARTI AUSILIARIE, COUPÉ 14.5MY, PAGINA 1 DIAGRAMMA DELLE PARTI")
-part-diagram-01-0111-01.webp "ASTON MARTIN VANQUISH (2016) STRUTTURA DEL PARAURTI ANTERIORE, FILA DIAGRAMMA DELLE PARTI")
-part-diagram-01-0111-02.webp "ASTON MARTIN VANQUISH (2016) STRUTTURA DEL PARAURTI ANTERIORE, FEDERALE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0112-01.webp "ASTON MARTIN VANQUISH (2016) STRUTTURA DEL PARAURTI POSTERIORE, ROW DIAGRAMMA DELLE PARTI")
-part-diagram-01-0112-02.webp "ASTON MARTIN VANQUISH (2016) STRUTTURA DEL PARAURTI POSTERIORE, FED, GCC, CINA DIAGRAMMA DELLE PARTI")
-part-diagram-01-0201-01.webp "ASTON MARTIN VANQUISH (2016) PANNELLO DI APERTURA DELLA GRIGLIA DIAGRAMMA DELLE PARTI")
-part-diagram-01-0202-b1.webp "ASTON MARTIN VANQUISH (2016) ALI ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-01-0203-b1.webp "ASTON MARTIN VANQUISH (2016) COFANO E CERNIERE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0301-01.webp "ASTON MARTIN VANQUISH (2016) ASSEMBLAGGIO DELLA PORTA ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0303-01.webp "ASTON MARTIN VANQUISH (2016) GRUPPO PORTELLONE POSTERIORE, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-01-0303-b2.webp "ASTON MARTIN VANQUISH (2016) ASSEMBLEA DECKLID, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0304-01.webp "ASTON MARTIN VANQUISH (2016) GRUPPO CERNIERA DELLA PORTA DIAGRAMMA DELLE PARTI")
-part-diagram-01-0305-01.webp "ASTON MARTIN VANQUISH (2016) CERNIERE DECKLID, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-01-0305-b2.webp "ASTON MARTIN VANQUISH (2016) CERNIERE DECKLID, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0501-02.webp "ASTON MARTIN VANQUISH (2016) RIVESTIMENTO DEL PAVIMENTO PRINCIPALE, GUIDA A DESTRA DIAGRAMMA DELLE PARTI")
-part-diagram-01-0501-03.webp "ASTON MARTIN VANQUISH (2016) RIVESTIMENTO DEL PAVIMENTO PRINCIPALE, GUIDA A SINISTRA DIAGRAMMA DELLE PARTI")
-part-diagram-01-0502-06.webp "ASTON MARTIN VANQUISH (2016) PASTIGLIE NVH, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-01-0502-b2.webp "ASTON MARTIN VANQUISH (2016) PASTIGLIE NVH, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0503-01.webp "ASTON MARTIN VANQUISH (2016) ASSEMBLEA DEL HEADLINER DIAGRAMMA DELLE PARTI")
-part-diagram-01-0504-b1.webp "ASTON MARTIN VANQUISH (2016) RIVESTIMENTO DELLA TESTATA ANTERIORE, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-01-0504-b1a.webp "ASTON MARTIN VANQUISH (2016) RIVESTIMENTO DELLA TESTATA ANTERIORE, COUPÉ 14.5MY DIAGRAMMA DELLE PARTI")
-part-diagram-01-0504-b3.webp "ASTON MARTIN VANQUISH (2016) RIVESTIMENTO DELLA TESTATA ANTERIORE, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0505-01.webp "ASTON MARTIN VANQUISH (2016) PANNELLO DI RIVESTIMENTO DELLA PORTA ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0505-02.webp "ASTON MARTIN VANQUISH (2016) ROTOLO SUPERIORE DELLA PORTA DIAGRAMMA DELLE PARTI")
-part-diagram-01-0506-01.webp "ASTON MARTIN VANQUISH (2016) VISIERE PARASOLE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0508-01.webp "ASTON MARTIN VANQUISH (2016) RIVESTIMENTO DEL VANO DI CARICO, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0508-b5.webp "ASTON MARTIN VANQUISH (2016) RIVESTIMENTO APRIBILE DEL TETTO, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0510-01.webp "ASTON MARTIN VANQUISH (2016) RIFINITURE E ORNAMENTI DEL DAVANZALE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0511-01.webp "ASTON MARTIN VANQUISH (2016) PANNELLO DI RIVESTIMENTO DEL QUARTO POSTERIORE, 2+2 COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-01-0511-01a.webp "ASTON MARTIN VANQUISH (2016) PANNELLO DI RIVESTIMENTO DEL QUARTO POSTERIORE, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0511-02.webp "ASTON MARTIN VANQUISH (2016) PANNELLO DI RIVESTIMENTO DEL QUARTO POSTERIORE, 2+0 COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-01-0512-01.webp "ASTON MARTIN VANQUISH (2016) RIVESTIMENTO DEL MONTANTE, INFERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0513-04.webp "ASTON MARTIN VANQUISH (2016) RIVESTIMENTO MONTANTE, SUPERIORE, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-01-0514-01.webp "ASTON MARTIN VANQUISH (2016) RIVESTIMENTO POSTERIORE CABINA, 2+0 COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-01-0515-b16.webp "ASTON MARTIN VANQUISH (2016) PANNELLO DI RIVESTIMENTO DEL RIPIANO PORTAOGGETTI, 2+0 COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-01-0515-b4.webp "ASTON MARTIN VANQUISH (2016) PANNELLO DI RIVESTIMENTO DEL RIPIANO PORTAOGGETTI, 2+2 COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-01-0516-01.webp "ASTON MARTIN VANQUISH (2016) PANNELLO DI RIVESTIMENTO DEL PORTELLONE POSTERIORE, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-01-0516-02.webp "ASTON MARTIN VANQUISH (2016) PANNELLO DI RIVESTIMENTO DEL PORTELLONE POSTERIORE, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0517-06.webp "ASTON MARTIN VANQUISH (2016) RIVESTIMENTO DEL VANO DI CARICO, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-01-0517-06a.webp "ASTON MARTIN VANQUISH (2016) RIVESTIMENTO DEL VANO DI CARICO, COUPÉ 14.5MY DIAGRAMMA DELLE PARTI")
-part-diagram-01-0601-01.webp "ASTON MARTIN VANQUISH (2016) ISOLAMENTO TERMICO, ADATTABILITÀ AL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-01-0602-10.webp "ASTON MARTIN VANQUISH (2016) ISOLAMENTO ACUSTICO, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-01-0602-20.webp "ASTON MARTIN VANQUISH (2016) ISOLAMENTO ACUSTICO, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0603-01.webp "ASTON MARTIN VANQUISH (2016) RIVESTIMENTO DEL VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0604-02.webp "ASTON MARTIN VANQUISH (2016) TAMPONI ANTI-CAN, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-01-0604-02a.webp "ASTON MARTIN VANQUISH (2016) TAMPONI ANTI-CAN, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0701-01.webp "ASTON MARTIN VANQUISH (2016) GUARNIZIONI PER PORTIERE, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-01-0701-01a.webp "ASTON MARTIN VANQUISH (2016) GUARNIZIONI PER PORTE, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0702-06.webp "ASTON MARTIN VANQUISH (2016) SIGILLATURA STATICA DIAGRAMMA DELLE PARTI")
-part-diagram-01-0704-01.webp "ASTON MARTIN VANQUISH (2016) GUARNIZIONE DI CHIUSURA POSTERIORE, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-01-0704-01a.webp "ASTON MARTIN VANQUISH (2016) GUARNIZIONE DI CHIUSURA POSTERIORE, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0705-01.webp "ASTON MARTIN VANQUISH (2016) GUARNIZIONI DEL COFANO DIAGRAMMA DELLE PARTI")
-part-diagram-01-0706-01.webp "ASTON MARTIN VANQUISH (2016) GUARNIZIONE APERTURA TETTO,VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0801-01.webp "ASTON MARTIN VANQUISH (2016) GRIGLIA DEL RADIATORE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0801-10.webp "ASTON MARTIN VANQUISH (2016) GRIGLIA DEL RADIATORE, S DIAGRAMMA DELLE PARTI")
-part-diagram-01-0802-01.webp "ASTON MARTIN VANQUISH (2016) FINITURE ESTERNE INFERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-01-0803-01.webp "ASTON MARTIN VANQUISH (2016) FINITURE ESTERNE SUPERIORI, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-01-0803-01a.webp "ASTON MARTIN VANQUISH (2016) FINITURE ESTERNE SUPERIORI, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0804-01.webp "ASTON MARTIN VANQUISH (2016) RIVESTIMENTI DEL PASSARUOTA ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0805-01.webp "ASTON MARTIN VANQUISH (2016) RIVESTIMENTI DEL PASSARUOTA POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0809-01.webp "ASTON MARTIN VANQUISH (2016) BADGE DIAGRAMMA DELLE PARTI")
-part-diagram-01-0812-02.webp "ASTON MARTIN VANQUISH (2016) ASSEMBLAGGIO DELLO SCHERMO A FOGLIA DIAGRAMMA DELLE PARTI")
-part-diagram-01-0901-02.webp "ASTON MARTIN VANQUISH (2016) SPECCHIO INTERNO DIAGRAMMA DELLE PARTI")
-part-diagram-01-0904-01.webp "ASTON MARTIN VANQUISH (2016) SPECCHIETTI RETROVISORI ESTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-01-1001-b3.webp "ASTON MARTIN VANQUISH (2016) SEDILI ANTERIORI LEGGERI DIAGRAMMA DELLE PARTI")
-part-diagram-01-1003-b4.webp "ASTON MARTIN VANQUISH (2016) SEDILI POSTERIORI, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01-1009-b1.webp "ASTON MARTIN VANQUISH (2016) SEDILI ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-01-1010-01.webp "ASTON MARTIN VANQUISH (2016) SEDILI POSTERIORI, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-01-1101-02.webp "ASTON MARTIN VANQUISH (2016) PARABREZZA, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-01-1101-02a.webp "ASTON MARTIN VANQUISH (2016) PARABREZZA, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01-1103-01.webp "ASTON MARTIN VANQUISH (2016) VETRO DELLA PORTA ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-01-1104-01.webp "ASTON MARTIN VANQUISH (2016) VETRO DEL QUARTO POSTERIORE, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01-1105-01.webp "ASTON MARTIN VANQUISH (2016) SCHEMA DELLE PARTI DEL REGOLATORE DEL FINESTRINO ANTERIORE")
-part-diagram-01-1108-01.webp "ASTON MARTIN VANQUISH (2016) ALZACRISTALLO POSTERIORE, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01-1110-01.webp "ASTON MARTIN VANQUISH (2016) VETRO DEL QUARTO POSTERIORE, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-01-1113-01.webp "ASTON MARTIN VANQUISH (2016) PARABREZZA POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-01-1201-02.webp "ASTON MARTIN VANQUISH (2016) TRAVERSA IP DIAGRAMMA DELLE PARTI")
-part-diagram-01-1202-01.webp "ASTON MARTIN VANQUISH (2016) BRACCIOLO DELLA CONSOLE CENTRALE, PAGINA 1 DIAGRAMMA DELLE PARTI")
-part-diagram-01-1202-01-2.webp "ASTON MARTIN VANQUISH (2016) BRACCIOLO DELLA CONSOLE CENTRALE, PAGINA 2 DIAGRAMMA DELLE PARTI")
-part-diagram-01-1202-02.webp "ASTON MARTIN VANQUISH (2016) SUBSTRATO IP DIAGRAMMA DELLE PARTI")
-part-diagram-01-1203-02.webp "ASTON MARTIN VANQUISH (2016) PANNELLI RIFINITI IP DIAGRAMMA DELLE PARTI")
-part-diagram-01-1204-10.webp "ASTON MARTIN VANQUISH (2016) SCHEMA DELLE PARTI DEL PANNELLO INFERIORE DEL PASSEGGERO")
-part-diagram-01-1206-02.webp "ASTON MARTIN VANQUISH (2016) PARTI APPLICATE DIAGRAMMA DELLE PARTI")
-part-diagram-01-1220-01.webp "ASTON MARTIN VANQUISH (2016) STAMPAGGIO DELLA PILA CENTRALE DIAGRAMMA DELLE PARTI")
-part-diagram-01-1222-b1.webp "ASTON MARTIN VANQUISH (2016) PANNELLO DI RIVESTIMENTO DELLA PILA CENTRALE DIAGRAMMA DELLE PARTI")
-part-diagram-01-1241-01.webp "ASTON MARTIN VANQUISH (2016) CONSOLE POSTERIORE, COUPÉ 2+2 DIAGRAMMA DELLE PARTI")
-part-diagram-01-1241-02.webp "ASTON MARTIN VANQUISH (2016) CONSOLE POSTERIORE, COUPÉ 2+0 DIAGRAMMA DELLE PARTI")
-part-diagram-01-1241-03.webp "ASTON MARTIN VANQUISH (2016) CONSOLLE POSTERIORE, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01-1401-b1.webp "ASTON MARTIN VANQUISH (2016) SET DI SERRATURE E CHIAVI DIAGRAMMA DELLE PARTI")
-part-diagram-01-1402-01.webp "ASTON MARTIN VANQUISH (2016) TRASMETTITORE RKE DIAGRAMMA DELLE PARTI")
-part-diagram-01-1403-01.webp "ASTON MARTIN VANQUISH (2016) MANIGLIE INTERNE E ATTUAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-01-1404.webp "ASTON MARTIN VANQUISH (2016) MANIGLIE ESTERNE E ATTUAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-01-1405-b1.webp "ASTON MARTIN VANQUISH (2016) CHIUSURA E ATTUAZIONE DEL COFANO DIAGRAMMA DELLE PARTI")
-part-diagram-01-1409-01.webp "ASTON MARTIN VANQUISH (2016) CHIUSURE DI CHIUSURA POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-01-1410-b2.webp "ASTON MARTIN VANQUISH (2016) MECCANISMO DI RIFORNIMENTO CARBURANTE, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-011411-01.webp "ASTON MARTIN VANQUISH (2016) CHIUSURE PER TONNEAU DIAGRAMMA DELLE PARTI")
-part-diagram-01-1415-01.webp "ASTON MARTIN VANQUISH (2016) MECCANISMO DI RIFORNIMENTO CARBURANTE, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-01-1601-02.webp "ASTON MARTIN VANQUISH (2016) GRUPPO SPAZZOLA TERGICRISTALLO DIAGRAMMA DELLE PARTI")
-part-diagram-01-1601-04.webp "ASTON MARTIN VANQUISH (2016) COLLEGAMENTO DEL TERGICRISTALLO DIAGRAMMA DELLE PARTI")
-part-diagram-01-1604-10.webp "ASTON MARTIN VANQUISH (2016) RONDELLA RONDELLA DIAGRAMMA DELLE PARTI")
-part-diagram-01-1604-20.webp "ASTON MARTIN VANQUISH (2016) LAVAGGIO DEL PARABREZZA DIAGRAMMA DELLE PARTI")
-part-diagram-01-1604-30.webp "ASTON MARTIN VANQUISH (2016) LAVAGGIO DEI FARI DIAGRAMMA DELLE PARTI")
-part-diagram-01-1700-01.webp "ASTON MARTIN VANQUISH (2016) ASSEMBLAGGIO TETTO VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01-1702-05.webp "ASTON MARTIN VANQUISH (2016) DEFLETTORE DEL VENTO DIAGRAMMA DELLE PARTI")
-part-diagram-01-1703-b1.webp "ASTON MARTIN VANQUISH (2016) PANNELLO DI APERTURA DEL TETTO DIAGRAMMA DELLE PARTI")
-part-diagram-01-1708-05.webp "ASTON MARTIN VANQUISH (2016) MODULO DI CONTROLLO DEL TETTO DIAGRAMMA DELLE PARTI")
-part-diagram-01-1901-01.webp "ASTON MARTIN VANQUISH (2016) PARAURTI ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-01-1901-10.webp "ASTON MARTIN VANQUISH (2016) PARAURTI ANTERIORE, S DIAGRAMMA DELLE PARTI")
-part-diagram-01-1902-01.webp "ASTON MARTIN VANQUISH (2016) PARAURTI POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-01-1902-01-2.webp "ASTON MARTIN VANQUISH (2016) PARAURTI POSTERIORE, S DIAGRAMMA DELLE PARTI")
-part-diagram-01-1903.webp "ASTON MARTIN VANQUISH (2016) PLINTI PER TARGA DIAGRAMMA DELLE PARTI")
-part-diagram-01-2001.webp "ASTON MARTIN VANQUISH (2016) CINTURE DI SICUREZZA ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-01-2002.webp "ASTON MARTIN VANQUISH (2016) AIRBAG, PASSEGGERO DIAGRAMMA DELLE PARTI")
-part-diagram-01-2004-01.webp "ASTON MARTIN VANQUISH (2016) ELETTRONICA DI RITENUTA DIAGRAMMA DELLE PARTI")
-part-diagram-01-2005-04.webp "ASTON MARTIN VANQUISH (2016) CINTURE DI SICUREZZA POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-01-2007-01.webp "ASTON MARTIN VANQUISH (2016) AIRBAG DEL SEDILE ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-01-2009-01.webp "ASTON MARTIN VANQUISH (2016) AIRBAG A TENDINA, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-01-2009-01-2.webp "ASTON MARTIN VANQUISH (2016) AIRBAG A TENDINA, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01-2010-05.webp "ASTON MARTIN VANQUISH (2016) ROLLBAR RIPIEGABILE, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01-2012-01.webp "ASTON MARTIN VANQUISH (2016) STAFFE PER ATTACCO ISOFIX DIAGRAMMA DELLE PARTI")
-part-diagram-01-3401-01.webp "ASTON MARTIN VANQUISH (2016) SOTTOSCOCCA ANTERIORE, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-01-3401-05.webp "ASTON MARTIN VANQUISH (2016) SOTTOSCOCCA ANTERIORE, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-01-3402-04.webp "ASTON MARTIN VANQUISH (2016) SOTTOSCOCCA POSTERIORE, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-02-0103-01.webp "ASTON MARTIN VANQUISH (2016) TELAIO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-02-0104-01.webp "ASTON MARTIN VANQUISH (2016) TELAIO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-02-0301.webp "ASTON MARTIN VANQUISH (2016) SUPPORTI DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-02-0301-01.webp "ASTON MARTIN VANQUISH (2016) SUPPORTI DEL GRUPPO PROPULSORE DIAGRAMMA DELLE PARTI")
-part-diagram-03-0100-e1.webp "ASTON MARTIN VANQUISH (2016) STRUTTURA DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-03-0100-e2.webp "ASTON MARTIN VANQUISH (2016) COLLETTORI DI SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-03-0200-e1.webp "ASTON MARTIN VANQUISH (2016) DIAGRAMMA DELLE PARTI DI LUBRIFICAZIONE DEL MOTORE")
-part-diagram-03-0300-e1.webp "ASTON MARTIN VANQUISH (2016) RAFFREDDAMENTO DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-03-0304-02.webp "ASTON MARTIN VANQUISH (2016) SERBATOIO E TUBI DEL LIQUIDO REFRIGERANTE DIAGRAMMA DELLE PARTI")
-part-diagram-03-0400-e1.webp "ASTON MARTIN VANQUISH (2016) RICARICA E CONTROLLI DEL CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-03-0500-e1.webp "ASTON MARTIN VANQUISH (2016) UNITÀ ACCESSORIA DIAGRAMMA DELLE PARTI")
-part-diagram-03-0600-02.webp "ASTON MARTIN VANQUISH (2016) AVVIAMENTO DEL MOTORE, DIAGRAMMA DEI RICAMBI AUTO")
-part-diagram-03-0700-e1.webp "ASTON MARTIN VANQUISH (2016) ACCENSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-03-0800-e1.webp "ASTON MARTIN VANQUISH (2016) CONTROLLO DELLE EMISSIONI DIAGRAMMA DELLE PARTI")
-part-diagram-03-0900-e1.webp "ASTON MARTIN VANQUISH (2016) TRENO DI VALVOLE DIAGRAMMA DELLE PARTI")
-part-diagram-03-1000-e1.webp "ASTON MARTIN VANQUISH (2016) SIGILLATURA DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-03-1100-e1.webp "ASTON MARTIN VANQUISH (2016) CONVERSIONE DI POTENZA DIAGRAMMA DELLE PARTI")
-part-diagram-03-1200-00.webp "ASTON MARTIN VANQUISH (2016) RICARICA DELL'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-03-1300-00.webp "ASTON MARTIN VANQUISH (2016) EMISSIONI EVAPORATIVE DIAGRAMMA DELLE PARTI")
-part-diagram-03-1300-01.webp "ASTON MARTIN VANQUISH (2016) EMISSIONI EVAPORATIVE, 15MY DIAGRAMMA DELLE PARTI")
-part-diagram-03-1400-01.webp "ASTON MARTIN VANQUISH (2016) CONTROLLO ELETTRONICO DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-03-1400-02.webp "ASTON MARTIN VANQUISH (2016) CONTROLLO ELETTRONICO DEL MOTORE, BOSCH DIAGRAMMA DELLE PARTI")
-part-diagram-03-1403-01.webp "ASTON MARTIN VANQUISH (2016) SENSORE BAROMETRICO DIAGRAMMA DELLE PARTI")
-part-diagram-03-1801-01.webp "ASTON MARTIN VANQUISH (2016) CONTROLLO DELL'ACCELERATORE DIAGRAMMA DELLE PARTI")
-part-diagram-03-2201-01.webp "ASTON MARTIN VANQUISH (2016) RAFFREDDAMENTO DEL MOTORE, ADATTAMENTO IN LINEA DIAGRAMMA DELLE PARTI")
-part-diagram-04-0102-01.webp "ASTON MARTIN VANQUISH (2016) GRUPPO SOSPENSIONE ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-04-0104-01.webp "ASTON MARTIN VANQUISH (2016) BARRA STABILIZZATRICE ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-04-0202-01.webp "ASTON MARTIN VANQUISH (2016) GRUPPO SOSPENSIONE POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-04-0204-01.webp "ASTON MARTIN VANQUISH (2016) BARRA STABILIZZATRICE POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-04-0301-01.webp "ASTON MARTIN VANQUISH (2016) MOLLA E AMMORTIZZATORE ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-04-0302-01.webp "ASTON MARTIN VANQUISH (2016) MOLLA E AMMORTIZZATORE POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-04-0303-01.webp "ASTON MARTIN VANQUISH (2016) MODULO DI SMORZAMENTO ATTIVO DIAGRAMMA DELLE PARTI")
-part-diagram-04-0400-00.webp "ASTON MARTIN VANQUISH (2016) RUOTE E PNEUMATICI ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-04-0400-01.webp "ASTON MARTIN VANQUISH (2016) RUOTE E PNEUMATICI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-05-0102-02.webp "ASTON MARTIN VANQUISH (2016) GRUPPO TUBO DI TORSIONE, 6 VEL DIAGRAMMA DELLE PARTI")
-part-diagram-05-0102-03.webp "ASTON MARTIN VANQUISH (2016) GRUPPO TUBO DI TORSIONE, 8 VEL DIAGRAMMA DELLE PARTI")
-part-diagram-05-0501-01.webp "ASTON MARTIN VANQUISH (2016) GRUPPO SEMIALBERO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-06-0300-01.webp "ASTON MARTIN VANQUISH (2016) SISTEMA FRENANTE ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-06-0400-01.webp "ASTON MARTIN VANQUISH (2016) SISTEMA FRENANTE POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-06-0502-02.webp "ASTON MARTIN VANQUISH (2016) FRENO DI STAZIONAMENTO, GUIDA A DESTRA DIAGRAMMA DELLE PARTI")
-part-diagram-06-0502-03.webp "ASTON MARTIN VANQUISH (2016) FRENO DI STAZIONAMENTO, GUIDA A SINISTRA DIAGRAMMA DELLE PARTI")
-part-diagram-06-0601-02.webp "ASTON MARTIN VANQUISH (2016) CILINDRO PRINCIPALE E SERBATOIO DIAGRAMMA DELLE PARTI")
-part-diagram-06-0602-02.webp "ASTON MARTIN VANQUISH (2016) GRUPPO ATTUATORE FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-06-0603-02.webp "ASTON MARTIN VANQUISH (2016) TUBI E TUBI FLESSIBILI DEI FRENI, GUIDA A DESTRA DIAGRAMMA DELLE PARTI")
-part-diagram-06-0603-03.webp "ASTON MARTIN VANQUISH (2016) TUBI E TUBI FLESSIBILI DEI FRENI, GUIDA A SINISTRA DIAGRAMMA DELLE PARTI")
-part-diagram-06-0704-02.webp "ASTON MARTIN VANQUISH (2016) TUBO DEL SERBATOIO DEL VUOTO DIAGRAMMA DELLE PARTI")
-part-diagram-06-0901-01.webp "ASTON MARTIN VANQUISH (2016) MODULO FRENO ELETTRONICO DIAGRAMMA DELLE PARTI")
-part-diagram-06-0902-01.webp "ASTON MARTIN VANQUISH (2016) SENSORI DI VELOCITÀ DELLE RUOTE DIAGRAMMA DELLE PARTI")
-part-diagram-07-0101-01.webp "ASTON MARTIN VANQUISH (2016) TRASMISSIONE, 6 VEL DIAGRAMMA DELLE PARTI")
-part-diagram-07-0101-02.webp "ASTON MARTIN VANQUISH (2016) TRASMISSIONE, 8 VEL DIAGRAMMA DELLE PARTI")
-part-diagram-07-0101-03.webp "ASTON MARTIN VANQUISH (2016) KIT DI TRASMISSIONE, 8 VEL DIAGRAMMA DELLE PARTI")
-part-diagram-07-0110-10.webp "ASTON MARTIN VANQUISH (2016) DIFFERENZIALE DIAGRAMMA DELLE PARTI")
-part-diagram-07-0201-01.webp "ASTON MARTIN VANQUISH (2016) RADIATORE DELL'OLIO DELLA TRASMISSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-07-0202-01.webp "ASTON MARTIN VANQUISH (2016) TUBI DEL RADIATORE DELL'OLIO DELLA TRASMISSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-07-0501-02.webp "ASTON MARTIN VANQUISH (2016) VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-09-0101-01.webp "ASTON MARTIN VANQUISH (2016) CONTROLLO ACUSTICO DIAGRAMMA DELLE PARTI")
-part-diagram-09-0500-00.webp "ASTON MARTIN VANQUISH (2016) IMPIANTO DI SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-09-0500-10.webp "ASTON MARTIN VANQUISH (2016) SISTEMA DI SCARICO, S DIAGRAMMA DELLE PARTI")
-part-diagram-10-0101-s1.webp "ASTON MARTIN VANQUISH (2016) COMPLESSIVO SERBATOIO CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-10-0102-01.webp "ASTON MARTIN VANQUISH (2016) DISTRIBUZIONE CARBURANTE, A 15MY DIAGRAMMA DELLE PARTI")
-part-diagram-10-0102-02.webp "ASTON MARTIN VANQUISH (2016) DISTRIBUZIONE CARBURANTE, 15MY ATTIVA DIAGRAMMA DELLE PARTI")
-part-diagram-10-0103-02.webp "ASTON MARTIN VANQUISH (2016) GRUPPO BOCCHETTONE DI RIFORNIMENTO CARBURANTE, VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-10-0103-04.webp "ASTON MARTIN VANQUISH (2016) GRUPPO BOCCHETTONE DI RIFORNIMENTO CARBURANTE, COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-10-0105-01.webp "ASTON MARTIN VANQUISH (2016) MODULO POMPA CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-11-0101-02.webp "ASTON MARTIN VANQUISH (2016) CREMAGLIERA DELLO STERZO, GUIDA A DESTRA DIAGRAMMA DELLE PARTI")
-part-diagram-11-0101-03.webp "ASTON MARTIN VANQUISH (2016) CREMAGLIERA DELLO STERZO, GUIDA A SINISTRA DIAGRAMMA DELLE PARTI")
-part-diagram-11-0201-10.webp "ASTON MARTIN VANQUISH (2016) TUBI PAS, RHD A 15MY DIAGRAMMA DELLE PARTI")
-part-diagram-11-0201-20.webp "ASTON MARTIN VANQUISH (2016) TUBI PAS, GUIDA A DESTRA 15MY ACCESA DIAGRAMMA DELLE PARTI")
-part-diagram-11-0201-30.webp "ASTON MARTIN VANQUISH (2016) TUBI PAS, GUIDA A SINISTRA A 15MY DIAGRAMMA DELLE PARTI")
-part-diagram-11-0201-40.webp "ASTON MARTIN VANQUISH (2016) TUBI PAS, GUIDA A SINISTRA 15MY ACCESA DIAGRAMMA DELLE PARTI")
-part-diagram-11-0202-02.webp "ASTON MARTIN VANQUISH (2016) MODULO DI STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-11-0401-02.webp "ASTON MARTIN VANQUISH (2016) MONTAGGIO PIANTONE STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-11-0404-02.webp "ASTON MARTIN VANQUISH (2016) SINDONE DELLA COLONNA DIAGRAMMA DELLE PARTI")
-part-diagram-11-0601-04.webp "ASTON MARTIN VANQUISH (2016) SCHEMA DELLE PARTI DEL VOLANTE")
-part-diagram-11-0601-05.webp "ASTON MARTIN VANQUISH (2016) VOLANTE, OPZIONALE DIAGRAMMA DELLE PARTI")
-part-diagram-11-0601-10.webp "ASTON MARTIN VANQUISH (2016) GRUPPO INTERRUTTORE A COLONNA DIAGRAMMA DELLE PARTI")
-part-diagram-12-0101-02.webp "ASTON MARTIN VANQUISH (2016) COMPONENTI DELLA PRESA D'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-12-0102-03.webp "ASTON MARTIN VANQUISH (2016) COMPONENTI PER LA DISTRIBUZIONE DELL'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-12-0103-04.webp "ASTON MARTIN VANQUISH (2016) COMPONENTI PER L'ESTRAZIONE DELL'ARIA DIAGRAMMA DELLE PARTI")
