7.1G - Ali anteriori

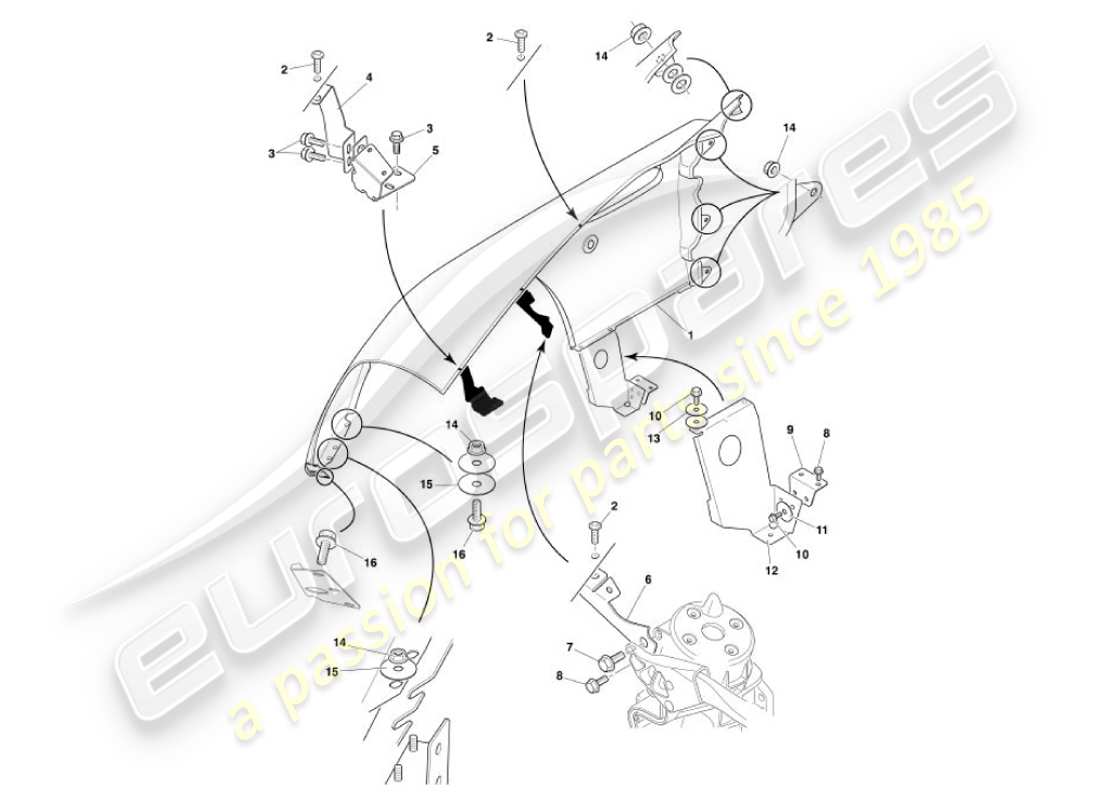

Aston Martin Vanquish (2007) Front Wings Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 1
MPN: 1R12-631026-AJ
GRUPPO PANNELLO PARAFANGO ANTERIORE DESTRO
# 1
MPN: 1R12-631027-AJ
GRUPPO PANNELLO PARAFANGO ANTERIORE SX
# 2
MPN: 700273
GRUPPO VITE TORX E Rondella
Fino a (V) 501505
# -
-
VITE M6X28
Elimina S da (V) 501506
# 3
MPN: 700133
VITE, FLG, M6X16
# 4
MPN: 1R12-632224-AF
STAFFA SUPPORTO PARAFANGO ANTERIORE DESTRO
da £35,53
da £35,53
# 4
MPN: 1R12-632225-AF
STAFFA SUPPORTO PARAFANGO ANTERIORE SX
da £11,85
da £11,85
# 5
MPN: 1R12-632476-AD
STAFFA STRUTTURA PARAFANGO DESTRO
da £27,76
da £27,76
# 5
MPN: 1R12-632477-AD
STAFFA STRUTTURA PARAFANGO SX
da £26,75
da £26,75
# 6
MPN: 1R12-632222-AB
STAFFA SUPPORTO CENTRALE PARAFANGO, DESTRO
da £32,76
da £32,76
# 6
MPN: 1R12-632223-AB
STAFFA SUPPORTO CENTRALE PARAFANGO, SX
da £18,92
da £18,92
# -
-
DADO, FLG, M6
# -
-
VITE PAN HD TORX
# 7
MPN: 700224
VITE, FLG, M8X30
da £2,34
da £2,34
# 8
MPN: 700250
VITE, FLG, M6X16
# 9
MPN: 1R12-634764-AA
STAFFA, MONTANTE B, PARAFANGO E SOGLIA, DESTRA
da £18,19
da £18,19
# 9
MPN: 1R12-634765-AA
STAFFA, MONTANTE B, PARAFANGO E SOGLIA, SX
da £18,19
da £18,19
# 10
MPN: 700126
VITE, FLG, M6X20
da £1,77
da £1,77
# 11
MPN: 699614
Rondella, INOSSIDABILE, 22X6.8X2
da £10,52
da £10,52
# -
-
Rondella A C, 20 DE X 6.4 SLOT X 1.0
# -
-
Rondella A C, 20 DE X 6.4 SLOT X 1.5
# -
-
Rondella A C, 20 DE X 6.4 SLOT X 2.0
# -
-
Rondella A C, 20 DE X 6.4 SLOT X 2.5
# -
-
Rondella A C, 20 DE X 6.4 SLOT X 0.5
# 12
MPN: 1R12-631204-AG
STAFFA PARAFANGO ANTERIORE E SOGLIA DESTRO
da £145,69
da £145,69
# 12
MPN: 1R12-631205-AG
STAFFA PARAFANGO ANTERIORE E SOGLIA SX
da £60,98
da £60,98
# 13
MPN: 697517
Rondella, M6, GRANDE OD NERA
# 14
MPN: 697820
DADO, FLG, M6
# 15
MPN: 697810
Rondella, M6X25X1.6 INOSSIDABILE
# 16
MPN: 700250
BULLONE, M6X16
# -
-
VITE, FLG, M6X20
# -
-
Rondella, M6, GRANDE OD NERA
# -
-
RETE, PRESA D'ARIA LATERALE, DESTRA
# -
-
RETE, PRESA D'ARIA LATERALE, SX
# -
-
STAFFA SUPPORTO GREMBIULE
