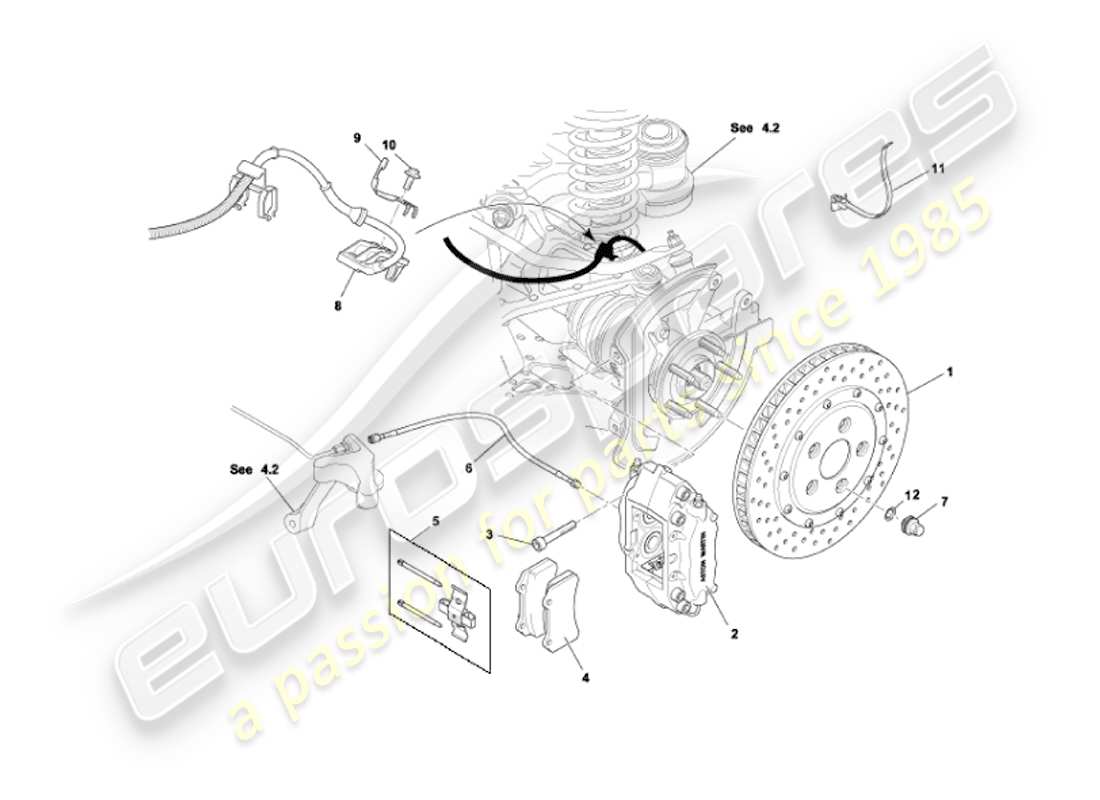

5.3 - Freni posteriori
Aston Martin Vanquish (2007) Rear Brakes Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 1
MPN: 1R12-28-10765
Kit Dischi Freno Ventilati Posteriori SX e DX
Fino a (V) 501285-Kit include entrambi i dischi anteriori
da £1.448,87
da £1.448,87
# -
-
GRUPPO DISCO, VENTILATO, POSTERIORE, SX
Da (V) 501286
# -
-
GRUPPO DISCO VENTILATO POSTERIORE SX (OPZIONE SVO)
Per freni potenziati
# -
-
GRUPPO DISCO, VENTILATO, POSTERIORE, (520 HP) SINISTRO
Elimina S da (V) 501506
# -
-
GRUPPO DISCO, VENTILATO, POSTERIORE, DESTRO
Da (V) 501286
# -
-
GRUPPO DISCO VENTILATO POSTERIORE DESTRO (OPZIONE SVO)
Per freni potenziati
# -
-
GRUPPO DISCO, VENTILATO, POSTERIORE, (520 HP) DESTRA
Elimina S da (V) 501506
# -
-
VITE, M8X16, RITEGNO DISCO
Elimina S da (V) 501506
# 2
MPN: 1R12-280469-AD
GRUPPO PINZA POSTERIORE SX
Fino a (V) 501285
da £519,20
da £519,20
# -
-
GRUPPO PINZA POSTERIORE SX
Da (V) 501286
# -
-
GRUPPO PINZA POSTERIORE, SX, GRIGIA (OPZIONE SVO)
Per freni potenziati/Vanquish S da (V) 501506
# -
-
GRUPPO PINZA POSTERIORE, SX, NERA
Fino a (V) 501285
# -
-
GRUPPO PINZA POSTERIORE, SX, NERA
Da (V) 501286
# -
-
GRUPPO PINZA POSTERIORE, SX, NERA (OPZIONE SVO)
Per freni potenziati/Vanquish S da (V) 501506
# -
-
GRUPPO PINZA POSTERIORE - SX, ORO
Fino a (V) 501285
# -
-
GRUPPO PINZA POSTERIORE - SX, ORO
Da (V) 501286
# -
-
GRUPPO PINZA POSTERIORE, SX, ORO (OPZIONE SVO)
Per freni potenziati
# -
-
GRUPPO PINZA POSTERIORE - SX, ROSSO
Fino a (V) 501285
# -
-
GRUPPO PINZA POSTERIORE - SX, ROSSO
Da (V) 501286
# -
-
GRUPPO PINZA POSTERIORE, SX, ROSSO (OPZIONE SVO)
Per freni potenziati/Vanquish S da (V) 501506
# -
-
GRUPPO PINZA POSTERIORE, SX, ARGENTO (520 HP)
Elimina S da (V) 501506
# -
-
GRUPPO PINZA POSTERIORE DESTRO
Fino a (V) 501285
# -
-
GRUPPO PINZA POSTERIORE DESTRO
Da (V) 501286
# -
-
GRUPPO PINZA POSTERIORE DESTRA GRIGIA (OPZIONE SVO)
Per freni potenziati/Vanquish S da (V) 501506
# -
-
GRUPPO PINZA POSTERIORE - DESTRA, NERA
Fino a (V) 501285
# -
-
GRUPPO PINZA POSTERIORE - DESTRA, NERA
Da (V) 501286
# -
-
GRUPPO PINZA POSTERIORE DESTRA NERA (OPZIONE SVO)
Per freni potenziati/Vanquish S da (V) 501506
# -
-
GRUPPO PINZA POSTERIORE - DESTRA, ORO
Fino a (V) 501285
# -
-
GRUPPO PINZA POSTERIORE - DESTRA, ORO
Da (V) 501286
# -
-
GRUPPO PINZA POSTERIORE DESTRA ORO (OPZIONE SVO)
Per freni potenziati
# -
-
GRUPPO PINZA POSTERIORE - DESTRA, ROSSO
Fino a (V) 501285
# -
-
GRUPPO PINZA POSTERIORE - DESTRA, ROSSO
Da (V) 501286
# -
-
GRUPPO PINZA POSTERIORE DESTRO ROSSO (OPZIONE SVO)
Per freni potenziati/Vanquish S da (V) 501506
# -
-
GRUPPO PINZA POSTERIORE DESTRO ARGENTO (520 HP)
Elimina S da (V) 501506
# 3
MPN: 1R12-283578-AA
BULLONE, M12X67 PINZA SULLO SNODO
da £21,63
da £21,63
# -
-
BULLONE, M12X60 PINZA SNODO (OPZIONE SVO)
Per freni potenziati/Vanquish S da (V) 501506
# -
-
LOCTITE 242
# 4
MPN: 1R12-285405-AA
GRUPPO PASTIGLIA FRENO, POSTERIORE, DESTRO
Fino a (V) 501285
# 4
MPN: 1R12-285404-AA
GRUPPO PASTIGLIA FRENO, POSTERIORE, SX
Fino a (V) 501285
# 4
MPN: 4R12-28-10401-PK
KIT GRUPPO PASTIGLIE FRENO, POSTERIORE
Da (V) 501286
da £494,03
da £494,03
# 4
MPN: 5R13-2M007-AA
GRUPPO PASTIGLIA FRENO, POSTERIORE
Per freni potenziati/Vanquish S
# 5
MPN: 28-85456
KIT CLIP E PERNO, POSTERIORE
Per pastiglie freno standard
da £28,58
da £28,58
# 6
MPN: 1R12-280465-AH
GRUPPO TUBO FRENO, POSTERIORE
da £38,14
da £38,14
# -
-
Rondella(OPZIONE SVO)
Per freni potenziati
# 7
MPN: 1R12-36-10006
DADO DELLA RUOTA, M12X1.5
# -
-
DADO DELLA RUOTA, M14X2
Elimina S da (V) 501506
# 8
MPN: 3W43-2C216-AA
GRUPPO SENSORE, ANTIBLOCCAGGIO FRENO POSTERIORE, SX
# 8
MPN: 3W43-2C190-AA
GRUPPO SENSORE, ANTIBLOCCAGGIO FRENO POSTERIORE, DESTRO
# 9
MPN: 1R12-282323-AA
STAFFA CAVO SENSORE ABS POSTERIORE, SX
da £75,13
da £75,13
# 9
MPN: 1R12-282322-AA
STAFFA CAVO SENSORE ABS POSTERIORE, DX
da £11,99
da £11,99
# 10
MPN: 700126
VITE, FLG, M6X20
da £1,77
da £1,77
# 11
MPN: 697398
LINGUETTA PER CAVO, SBLOCCABILE
da £0,84
da £0,84
# 12
MPN: 699878
FERMO, DADO, M12
da £6,11
da £6,11
