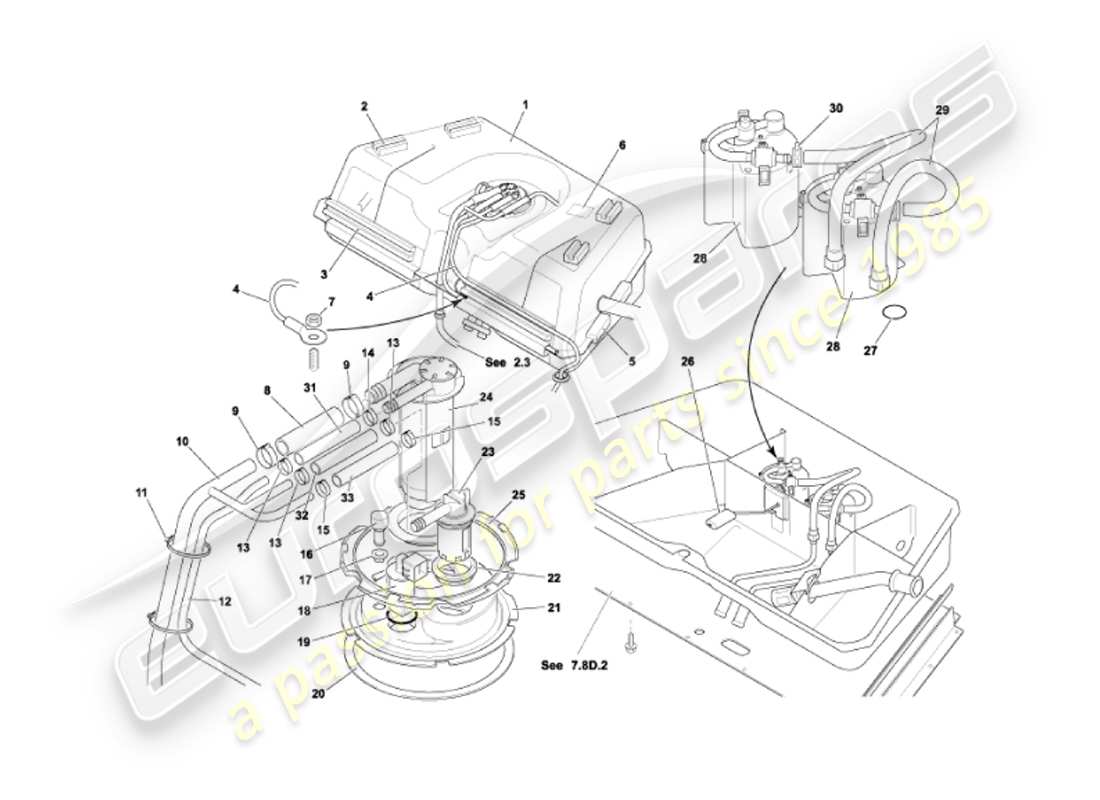

2.5B - SERBATOIO DI CARBURANTE
Aston Martin Vanquish (2007) Fuel Tank Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# -
MPN: 1R12-340682-AF
MONTAGGIO SERBATOIO CARBURANTE
Fino a (V) 501948
# -
MPN: 1R12-34-10699
Gruppo serbatoio carburante - senza pompe carburante
Fino a (V) 501948
da £4.013,79
da £4.013,79
# -
MPN: 6R13-340682-AA
MONTAGGIO SERBATOIO CARBURANTE
Da (V) 501949
da £4.600,66
da £4.600,66
# -
MPN: 6R13-34-10700
Gruppo serbatoio carburante - senza pompe carburante
Da (V) 501949
da £4.592,98
da £4.592,98
# 1
MPN: 1R12-340132-AG
CORPO SERBATOIO CARBURANTE
# 2
MPN: 1R12-343219-AA
SUPPORTO SERBATOIO CARBURANTE SUPERIORE
# 3
MPN: 1R12-342296-AA
SUPPORTO SERBATOIO CARBURANTE SUPERIORE/LATERALE
da £19,04
da £19,04
# 4
MPN: 1R12-370527-AE
PIOMBO, SERBATOIO CARBURANTE
da £117,38
da £117,38
# 5
MPN: 1R12-342497-AB
SUPPORTO SERBATOIO CARBURANTE LATERALE
# 6
MPN: 97-81468
ETICHETTA, PULIZIA
da £1,57
da £1,57
# 7
MPN: 700116
DADO, FLG, M6
da £1,22
da £1,22
# 8
MPN: 1R12-340700-AC
TUBO, DA FLVV A 4 MODO
Fino a (V) 501948
# 8
MPN: 6R13-340700-AA
TUBO, DA FLVV A 4 MODO
Da (V) 501949
# 9
MPN: 1R12-342077-AA
CLIP TUBO -20/8
da £4,05
da £4,05
# 10
MPN: 1R12-341147-AD
TUBO, GRUPPO CONNETTORE A 4 VIE
# 11
MPN: 699209
CRAVATTA
da £0,59
da £0,59
# 12
MPN: 1R12-340698-AA
TUBO, PORTA FLVV A SFIATO
# 13
MPN: 1R12-342075-AA
CLIP TUBO -15/8
da £1,40
da £1,40
# 14
MPN: 1R12-342074-AA
CLIP TUBO -13/8
da £4,53
da £4,53
# 15
MPN: 1R12-341797-AA
CLIP TUBO -12/8
da £0,96
da £0,96
# 16
MPN: 1R12-343342-AA
TAPPO DI CHIUSURA, FLANGIA ELF
# 17
MPN: 1R12-34-10012
FOCA
# -
-
CONNETTORE SUMITOMO + O-RING
# 18
MPN: 1R12-34-10083
CONNETTORE SUMITOMO
NSS
# 19
MPN: 1R12-34-10013
O-RING
NSS
da £14,07
da £14,07
# 20
MPN: 34-84300
ANELLO DI TENUTA, GRUPPO FTTP
da £82,79
da £82,79
# 21
MPN: 1R12-341792-AD
ELFO ASS
da £960,47
da £960,47
# 22
MPN: 34-85149
GUARNIZIONE, VALVOLA DI RIBALTAMENTO
da £64,20
da £64,20
# 23
MPN: 34-85150
VALVOLA DI RIBALTAMENTO
da £67,22
da £67,22
# 24
MPN: 1R12-341146-AA
VALVOLA FLVV CARBURANTE
da £149,23
da £149,23
# 25
MPN: 34-81413
ANELLO DI BLOCCAGGIO GRUPPO FTTP
da £10,57
da £10,57
# 26
MPN: 1R12-341159-AD
GRUPPO MITTENTE, SERBATOIO CARBURANTE
da £159,60
da £159,60
# 27
MPN: 34-85141
O-RING
da £1,46
da £1,46
# 28
MPN: 1R12-341152-AA
POMPA DI BENZINA
da £974,27
da £974,27
Questa parte sostituisce il numero di parte 1R12-34-10698
# 28
MPN: 1R12-34-10698
POMPA DI BENZINA
Pompa del carburante senza alloggiamento in plastica
Superamento
Superamento
# 29
MPN: 1R12-341303-AC
TUBO, NEL SERBATOIO
da £48,76
da £48,76
# 30
MPN: 1R12-342075-AA
CLIP TUBO -15/8
da £1,40
da £1,40
# 31
MPN: 1R12-342095-AA
TUBO, COLLEGAMENTO SFIATO FLVV
Fino a (V) 501948
da £87,16
da £87,16
# 31
MPN: 6R13-342095-AA
TUBO, COLLEGAMENTO SFIATO FLVV
Da (V) 501949
# 32
MPN: 1R12-340697-AA
TUBO, VALVOLA DI GRADO A CONN. A 4 VIE
Fino a (V) 501948
# 32
MPN: 6R13-340697-AA
TUBO, VALVOLA DI GRADO A CONN. A 4 VIE
Da (V) 501949
# 33
MPN: 1R12-341796-AB
TUBO, SFIATO SUL TUBO A 4 VIE
da £4,99
da £4,99
# -
-
TUBO, CONNETTORE SERBATOIO IN CARBONE
Da (V) 501949
# -
-
RACCORDO, RAIMONDO, 10MM
# -
-
VALVOLA DI SFIATO SERBATOIO INTERNO
# -
-
CLIP, TUBO -13/8, VENTILAZIONE INTERNA
# -
-
CABLAGGIO POMPA CARBURANTE (INTERNO)
# -
-
O-RING, CONNETTORE MANDATORE CARBURANTE
# -
-
CLIP CONNETTORE MANDATORE CARBURANTE
# -
-
SENSORE PRESSIONE SERBATOIO CARBURANTE
# -
-
GUARNIZIONE, SENSORE PRESSIONE SERBATOIO
# -
-
CLIP, MOLLA
# -
-
MORSETTO, TUBO
# -
-
MORSETTO, SENZA CONTINUO, 30 - 36 DIA
