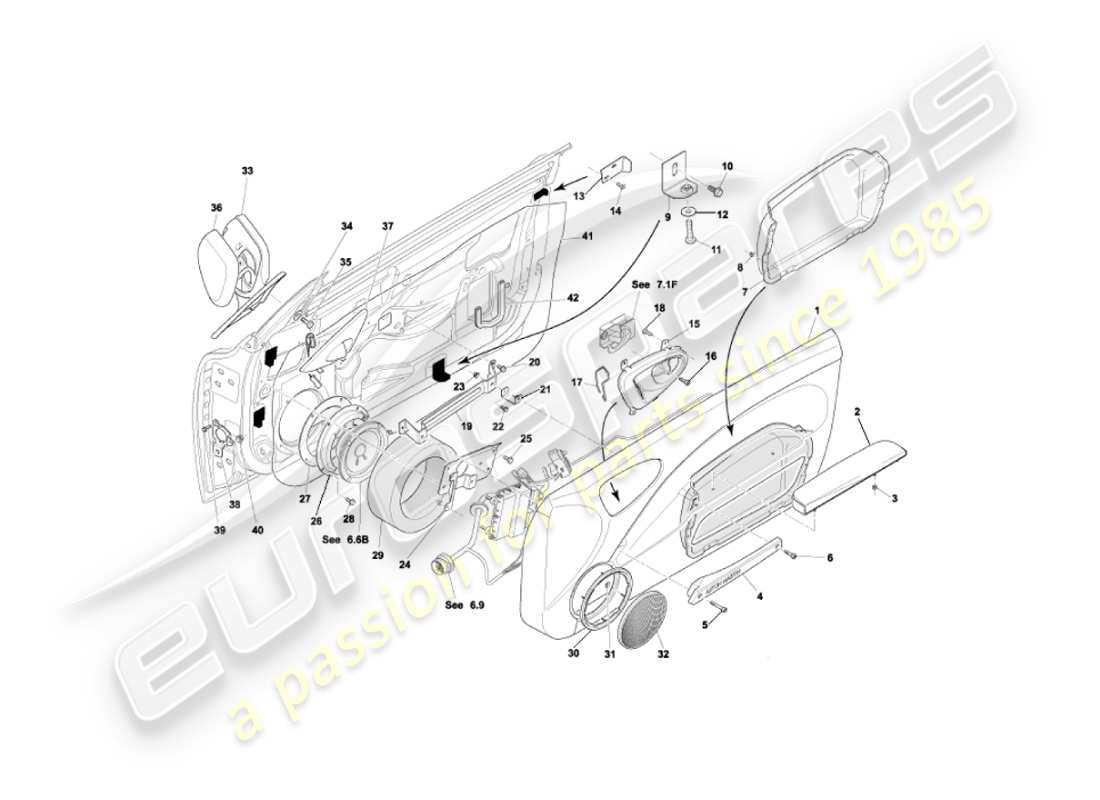

7.6B - Rivestimenti e raccordi per porte
Aston Martin Vanquish (2006) Door Casings & Fittings Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 1
MPN: 1R12-831474-ABW
PORTIERA, RIFINATA, DX
Fino a (V) 500515 + 500522-525
da £1.278,22
da £1.278,22
# 1
MPN: 1R12-831475-ABW
PORTIERA RIFILATA SX
Fino a (V) 500515 + 500522-525
da £1.278,22
da £1.278,22
# 1
MPN: 3R12-835642-AAW
PORTIERA, RIFINATA, DX
Da (V) 500516-500521 + 526 in poi fino a (V) 501065
da £1.675,23
da £1.675,23
# 1
MPN: 3R12-835643-AAW
PORTIERA RIFILATA SX
Da (V) 500516-500521 + 526 in poi fino a (V) 501065
da £1.675,23
da £1.675,23
# 1
MPN: 3R12-835896-AAW
PORTIERA, RIFINATA, DX
Da (V) 501066
da £1.921,46
da £1.921,46
# 1
MPN: 3R12-835897-AAW
PORTIERA RIFILATA SX
Da (V) 501066
da £1.921,46
da £1.921,46
# 2
MPN: 1R12-830836-AAW
BRACCIOLO PORTA DESTRO RIVESTITO
Fino a (V) 501065
da £337,65
da £337,65
# 2
MPN: 1R12-830837-AAW
BRACCIOLO PORTA SX RIVESTITO
Fino a (V) 501065
da £345,78
da £345,78
# 2
MPN: 3R12-835904-AAW
BRACCIOLO PORTA DESTRO RIVESTITO
Da (V) 501066
da £361,74
da £361,74
# 2
MPN: 3R12-835905-AAW
BRACCIOLO PORTA SX RIVESTITO
Da (V) 501066
da £361,74
da £361,74
# 3
MPN: 694045
DADO, ALETTA, M5
da £0,47
da £0,47
# -
-
Rondella, PIASTRA, M5
# 4
MPN: 1R12-834646-AB
MANIGLIA PORTA DX CROMO LUCIDO
Fino a (V) 501285
da £266,20
da £266,20
# 4
MPN: 1R12-834647-AB
MANIGLIA PORTA SX CROMO LUCIDO
Fino a (V) 501285
da £266,20
da £266,20
# 4
MPN: 1R12-830832-AC
MANIGLIA PORTA DX CROMO SATINATO
Fino a (V) 500515 + 500522-525
da £268,22
da £268,22
# 4
MPN: 1R12-830833-AC
MANIGLIA PORTA SX CROMO SATINATO
Fino a (V) 500515 + 500522-525
da £268,22
da £268,22
# 4
MPN: 1R12-830832-AD
MANIGLIA PORTA DX CROMO SATINATO
Da (V) 500516-500521 + 526 in poi fino a (V) 501285
da £294,62
da £294,62
# 4
MPN: 1R12-830833-AD
MANIGLIA PORTA SX CROMO SATINATO
Da (V) 500516-500521 + 526 in poi fino a (V) 501285
da £294,62
da £294,62
# 4
MPN: 1R12-830832-AD
MANIGLIA PORTA DX CROMO SATINATO
Da (V) 501286
da £294,62
da £294,62
# 4
MPN: 1R12-830833-AD
MANIGLIA PORTA SX CROMO SATINATO
Da (V) 501286
da £294,62
da £294,62
# 5
MPN: 692183
VITE, SCKT HD M6X50
da £1,90
da £1,90
# 6
MPN: 1R12-834615-AA
VITE, SCKT HD M6X30
da £0,79
da £0,79
# 7
MPN: 1R12-830842-AC
ALLOGGIAMENTO INFERIORE TASCA PORTIERA DESTRO
Fino a (V) 501065
da £62,49
da £62,49
# 7
MPN: 1R12-830843-AC
ALLOGGIAMENTO INFERIORE TASCA PORTIERA SX
Fino a (V) 501065
da £62,49
da £62,49
# 7
MPN: 3R12-830842-AA
ALLOGGIAMENTO INFERIORE TASCA PORTIERA DESTRO
Da (V) 501066
# 7
MPN: 3R12-830843-AB
ALLOGGIAMENTO INFERIORE TASCA PORTIERA SX
Da (V) 501066
da £64,67
da £64,67
# 8
MPN: 692314
DADO, NYLOC, M4
da £0,47
da £0,47
# 9
MPN: 1R12-831625-AC
STAFFA DI MONTAGGIO, RIVESTIMENTO DELLA PORTA
da £7,36
da £7,36
# 10
MPN: 700132
BULLONE, FLG, M6X10
# 11
MPN: 700276
VITE, FLG, M6X25
# 11
MPN: 699819
VITE, FLG, M6X25 SKT BTN FLG
da £1,01
da £1,01
# 12
MPN: 700226
Rondella, PIASTRA, M6X17
da £4,38
da £4,38
# 13
MPN: 1R12-834000-AB
STAFFA DI MONTAGGIO, RIVESTIMENTO PORTIERA, SUPERIORE, DESTRA
da £156,07
da £156,07
# 13
MPN: 1R12-834001-AB
STAFFA DI MONTAGGIO, RIVESTIMENTO PORTIERA, SUPERIORE, SX
da £6,54
da £6,54
# 14
MPN: 698894
VITE, SENZA 4X3/4 CSK HD, NERA
da £0,47
da £0,47
# 15
MPN: 1R12-832086-AB
mostrina, maniglia di sblocco interno, driver
Guida a destra Fino a (V) 501285
da £330,23
da £330,23
# 15
MPN: 1R12-832087-AB
mostrina, maniglia di sblocco interno, driver
Guida a sinistra Fino a (V) 501285
da £330,23
da £330,23
# 15
MPN: 1R12-832088-AB
MOSTRINA, MANIGLIA SBLOCCO INTERNO, PASSEGGERO
Guida a destra Fino a (V) 501285
da £330,23
da £330,23
# 15
MPN: 1R12-832089-AB
MOSTRINA, MANIGLIA SBLOCCO INTERNO, PASSEGGERO
Guida a sinistra Fino a (V) 501285
da £330,23
da £330,23
# 15
MPN: 4R12-832086-AA
mostrina, maniglia di sblocco interno, driver
Guida a destra Da (V) 501286
da £330,23
da £330,23
# 15
MPN: 4R12-832087-AA
mostrina, maniglia di sblocco interno, driver
Guida a sinistra Da (V) 501286
da £330,23
da £330,23
# 15
MPN: 4R12-832089-AA
MOSTRINA, MANIGLIA SBLOCCO INTERNO, PASSEGGERO
Guida a destra Da (V) 501286
da £330,23
da £330,23
# 15
MPN: 4R12-832088-AA
MOSTRINA, MANIGLIA SBLOCCO INTERNO, PASSEGGERO
Guida a sinistra Da (V) 501286
da £330,23
da £330,23
# 16
MPN: 699647
VITE, SKT, M5X25
# 17
MPN: 1R12-832090-AA
CLIP FISSAGGIO INTERRUTTORE
da £5,43
da £5,43
# 18
MPN: 700275
VITE, Rondella RONDELLA, 4.2X13 ST
da £0,47
da £0,47
# -
-
STRISCIA IN SCHIUMA, ANTIRATTILE
# 19
MPN: 1R12-831592-AA
TELAIO, MONTAGGIO MANIGLIA, DX
da £52,26
da £52,26
# 19
MPN: 1R12-831593-AA
TELAIO, MONTAGGIO MANIGLIA, SX
da £52,26
da £52,26
# 20
MPN: 700132
VITE, FLG, M6X10
# 21
MPN: 1R12-831911-AD
DISTANZIALE, FISSAGGI MANIGLIA
da £12,29
da £12,29
# 22
MPN: 700132
BULLONE, FLG, M6X10
# 23
MPN: 697516
DADO, FLG, M6
# 24
MPN: 1R12-381958-AA
GRUPPO STAFFA, MODULO PORTA DESTRO
# 24
MPN: 1R12-381959-AA
GRUPPO STAFFA, MODULO PORTA SX
da £38,48
da £38,48
# -
-
DADO, FLG, M4
Modulo porta da staffare
# 25
MPN: 700132
BULLONE, FLG, M6X10
# 26
MPN: 1R12-370421-AA
STAFFA ALTOPARLANTE PORTA
da £30,72
da £30,72
# 27
MPN: 1R12-373560-AA
SPAZZATORE D'ACQUA
da £29,76
da £29,76
# 27
MPN: 3R12-375701-AB
SPAZZATORE D'ACQUA
Fino a (V) 501948
da £22,77
da £22,77
# 27
MPN: 6R13-375701-AB
SPAZZATORE D'ACQUA
Da (V) 501949
da £24,94
da £24,94
# 28
MPN: 700132
BULLONE, FLG, M6X10
# 29
MPN: 1R12-831231-AA
GUARNIZIONE IN SCHIUMA, ALTOPARLANTE
Fino a (V) 500515 + 500522-525
da £10,92
da £10,92
# 30
MPN: 1R12-830855-AB
ANELLO DI RITEGNO GRIGLIA ALTOPARLANTE
Fino a (V) 500515 + 500522-525
da £13,40
da £13,40
# 31
MPN: 699118
Noce, M3
Fino a (V) 500515 + 500522-525
da £0,47
da £0,47
# 32
MPN: 1R12-831232-AC
GRIGLIA A RETE
Fino a (V) 500515 + 500522-525
da £28,72
da £28,72
# -
-
GRUPPO ANELLO DI MONTAGGIO, ALTOPARLANTE PORTA
Da (V) 500516-21 + 526 in poi
# -
-
INVOLUCRO, ALTOPARLANTE PORTIERA, RH
Da (V) 500516-21 + 526 in poi
# -
-
CONTENITORE, ALTOPARLANTE PORTA, SX
Da (V) 500516-21 + 526 in poi
# -
-
SCHIUMA, CUSTODIA, ALTOPARLANTE PER PORTA
Da (V) 500516-21 + 526 in poi
# -
-
DADO, NYLOC, M4
Da (V) 500516-21 + 526 in poi
# -
-
STAFFA DI FISSAGGIO, GRIGLIA DELL'ALTOPARLANTE
Da (V) 500516-21 + 526 in poi
# -
-
VITE, SENZA 6X13
Da (V) 500516-21 + 526 in poi
# 33
MPN: 1R12-650150-AJ
GRUPPO SPECCHIO, VISTA POSTERIORE ESTERNA, DESTRO
Europa
da £574,99
da £574,99
# 33
MPN: 1R12-650149-AJ
GRUPPO SPECCHIO, VISTA POSTERIORE ESTERNA, SX
Europa/Australia
da £574,99
da £574,99
# 33
MPN: 1R12-651452-AF
GRUPPO SPECCHIO, VISTA POSTERIORE ESTERNA, DESTRO
Stati Uniti/Canada
da £574,99
da £574,99
# 33
MPN: 1R12-651453-AF
GRUPPO SPECCHIO, VISTA POSTERIORE ESTERNA, SX
Stati Uniti/Canada
da £574,99
da £574,99
# 33
MPN: 1R12-651866-AE
GRUPPO SPECCHIO, VISTA POSTERIORE ESTERNA, DESTRO
CCG
# 33
MPN: 1R12-651867-AE
GRUPPO SPECCHIO, VISTA POSTERIORE ESTERNA, SX
CCG
da £121,96
da £121,96
# 33
MPN: 1R12-654740-AB
GRUPPO SPECCHIO, VISTA POSTERIORE ESTERNA, DESTRO
Australia
# 33
MPN: 1R12-650149-AH
GRUPPO SPECCHIO, VISTA POSTERIORE ESTERNA, SX
Australia
da £574,99
da £574,99
# -
-
GRUPPO SPECCHIO, PARCO ELETTRICO, DESTRO
Europa facoltativa
# -
-
GRUPPO SPECCHIO, PARCO ELETTRICO, SX
Europa facoltativa
# -
-
GRUPPO SPECCHIO, PARCO ELETTRICO, DESTRO
Opzionale USA/Canada
# -
-
GRUPPO SPECCHIO, PARCO ELETTRICO, SX
Opzionale USA/Canada
# -
-
GRUPPO SPECCHIO, PARCO ELETTRICO, DESTRO
CCG opzionale
# -
-
GRUPPO SPECCHIO, PARCO ELETTRICO, SX
CCG opzionale
# -
-
GRUPPO SPECCHIO, PARCO ELETTRICO, DESTRO
Opzionale Australia
# -
-
GRUPPO SPECCHIO, PARCO ELETTRICO, SX
Opzionale Australia
# -
-
GRUPPO PIEDINO SPECCHIO ESTERNO DESTRO
# -
-
GRUPPO PIEDINO SPECCHIO ESTERNO SX
# -
-
VETRO, SPECCHIO ANTERIORE, PIATTO
Stati Uniti/Canada, Australia
# -
-
VETRO SPECCHIO ANTERIORE, CONVESSO
Europa, (Australia 1off)
# -
-
VETRO, SPECCHIO ESTERNO, CONVESSO, FEDERALE
Stati Uniti/Canada
# -
-
VETRO SPECCHIO ESTERNO CONVESSO SAS DESTRO
GCC, non adatto per specchietti power-park
# -
-
VETRO SPECCHIO ESTERNO CONVESSO SAS SINISTRO
GCC, non adatto per specchietti power-park
# -
-
VETRO, SPECCHIO ANTERIORE, EC
Al servizio 1R12-653760/1-AC
# 34
MPN: 700134
Rondella, ATTACCO SPECCHIO PORTIERA
da £0,47
da £0,47
# 35
MPN: 700255
VITE ATTACCO SPECCHIO ESTERNO
da £0,47
da £0,47
# 36
MPN: 37-85543
TAPPO SPECCHIO DESTRO
da £49,47
da £49,47
# 36
MPN: 37-85544
TAPPO SPECCHIO SX
da £49,47
da £49,47
# 37
MPN: 1R12-83-10558
KIT COPERCHIO SUPPORTO SPECCHIO DESTRO E SINISTRO
Fino a (V) 500515 + 500522-525, con tweeter. Vedi bollettino I.PSB.2018.423
da £711,63
da £711,63
# 37
MPN: 1R12-83-10556
KIT COPERCHIO SUPPORTO SPECCHIO DESTRO E SINISTRO
Da(V) 500516-21 + 526 in poi, meno tweeter, solo copertine. Vedi bollettino I.PSB.2018.423
da £722,92
da £722,92
# -
-
GUARNIZIONE IN SCHIUMA, PATCH A SPECCHIO
Da(V) 500516-21 + 526 in poi
# -
-
COPERTURA DI RIVESTIMENTO, GRUPPO PATCH SPECCHIO, DESTRO
Elimina S Da (V) 501506 fino a (V) 501948
# -
-
COPERTURA DI RIVESTIMENTO, GRUPPO PATCH SPECCHIO, DESTRO
06MY da (V) 501949
# -
-
COPERTURA DI RIVESTIMENTO, GRUPPO PATCH SPECCHIO, SX
Elimina S Da (V) 501506 fino a (V) 501948
# -
-
COPERTURA DI RIVESTIMENTO, GRUPPO PATCH SPECCHIO, SX
06MY da (V) 501949
# 38
MPN: 1R12-372430-AB
STAFFA CABLAGGIO PORTIERA DESTRA
da £19,67
da £19,67
# 38
MPN: 1R12-372431-AB
STAFFA CABLAGGIO PORTIERA SINISTRA
da £19,67
da £19,67
# 39
MPN: 700109
VITE, FLG, M5X16
da £0,79
da £0,79
# 40
MPN: 700230
DADO, FLG, M8
da £0,47
da £0,47
# 41
MPN: 1R12-780129-AD
SCUDO ACQUA, RIVESTIMENTO PORTIERA
da £4,40
da £4,40
# 42
MPN: 1R12-373994-AA
PROTEZIONE DEL BORDO, LUNGHEZZA 260MM
da £2,53
da £2,53
# 43
MPN: 1R12-784156-AC
SHEDDER ACQUA, PORTA INTERNA
da £7,38
da £7,38
# -
-
PANNELLO INTERRUTTORI, PORTA CONDUCENTE
Vedi la sezione 6.6A
# -
-
PANNELLO INTERRUTTORI, PORTA PASSEGGERI
Vedi la sezione 6.6A
# -
-
PANNELLO DI TAMPONE, RIVESTIMENTO PORTIERA, POSTERIORE, DESTRA
# -
-
PANNELLO DI TAMPONE, RIVESTIMENTO PORTIERA, POSTERIORE, SX
-part-diagram-7.6c.webp "ASTON MARTIN VANQUISH (2006) RIVESTIMENTO SUPERIORE E RIVESTIMENTO DEL TETTO DIAGRAMMA DELLE PARTI")
-part-diagram-7.6d1.webp "ASTON MARTIN VANQUISH (2006) RIVESTIMENTO POSTERIORE, 2+0 DIAGRAMMA DELLE PARTI")
-part-diagram-7.6d2.webp "ASTON MARTIN VANQUISH (2006) RIVESTIMENTO POSTERIORE, 2+2 DIAGRAMMA DELLE PARTI")
-part-diagram-7.7a.webp "ASTON MARTIN VANQUISH (2006) SEDILI ANTERIORI E CINTURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.7b.1a.webp "ASTON MARTIN VANQUISH (2006) SEDILI POSTERIORI, FINO A VIN 500515 + 500522-525 DIAGRAMMA DELLE PARTI")
-part-diagram-7.7b.1b.webp "ASTON MARTIN VANQUISH (2006) SEDILI POSTERIORI, VIN 500516-21 + 526 IN POI DIAGRAMMA DELLE PARTI")
-part-diagram-7.7b2.webp "ASTON MARTIN VANQUISH (2006) CINTURE DI SICUREZZA POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-7.8a.webp "ASTON MARTIN VANQUISH (2006) ASSORBIMENTO DEL SUONO DIAGRAMMA DELLE PARTI")
-part-diagram-7.8b.webp "ASTON MARTIN VANQUISH (2006) TAPPETI DIAGRAMMA DELLE PARTI")
-part-diagram-7.8c.webp "ASTON MARTIN VANQUISH (2006) RIVESTIMENTO E TAPPETINI PER BAGAGLIAIO DIAGRAMMA DELLE PARTI")
-part-diagram-7.8d1.webp "ASTON MARTIN VANQUISH (2006) DEFLETTORI E SCUDI DI CALORE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8d2.webp "ASTON MARTIN VANQUISH (2006) DEFLETTORI E SCUDI DI CALORE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8d3.webp "ASTON MARTIN VANQUISH (2006) DEFLETTORI E SCUDI DI CALORE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8d4.webp "ASTON MARTIN VANQUISH (2006) DEFLETTORI E SCUDI DI CALORE DIAGRAMMA DELLE PARTI")
-part-diagram-8.1.webp "ASTON MARTIN VANQUISH (2006) INSTALLAZIONE NEL VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-8.2.webp "ASTON MARTIN VANQUISH (2006) INSTALLAZIONE INTERNA DIAGRAMMA DELLE PARTI")
-part-diagram-8.3.webp "ASTON MARTIN VANQUISH (2006) MODULI DI CONTROLLO DIAGRAMMA DELLE PARTI")
-part-diagram-9.1.webp "ASTON MARTIN VANQUISH (2006) VARIE DIAGRAMMA DELLE PARTI")
-part-diagram-1.1.webp "ASTON MARTIN VANQUISH (2006) BLOCCO CILINDRO DIAGRAMMA DELLE PARTI")
-part-diagram-1.2.webp "ASTON MARTIN VANQUISH (2006) ALBERO MOTORE, PISTONI E ASTE DIAGRAMMA DELLE PARTI")
-part-diagram-1.3.webp "ASTON MARTIN VANQUISH (2006) TESTE DEI CILINDRI DIAGRAMMA DELLE PARTI")
-part-diagram-1.4a.webp "ASTON MARTIN VANQUISH (2006) COPERTURA ANTERIORE, CATENE E RUOTE DENTATE DIAGRAMMA DELLE PARTI")
-part-diagram-1.4b.webp "ASTON MARTIN VANQUISH (2006) CINGHIE DI TRASMISSIONE, TENDITORI E PULEGGE DIAGRAMMA DELLE PARTI")
-part-diagram-1.5.webp "ASTON MARTIN VANQUISH (2006) POMPA E COPPA DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-1.6.webp "ASTON MARTIN VANQUISH (2006) SISTEMA DI RAFFREDDAMENTO DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-1.7a.webp "ASTON MARTIN VANQUISH (2006) SISTEMA DI RAFFREDDAMENTO AD ACQUA DIAGRAMMA DELLE PARTI")
-part-diagram-1.7b.webp "ASTON MARTIN VANQUISH (2006) COFANO DELLA VENTOLA DI RAFFREDDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-1.8.webp "ASTON MARTIN VANQUISH (2006) SUPPORTI DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-1.9.webp "ASTON MARTIN VANQUISH (2006) COMPONENTI ELETTRICI DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-2.1a.webp "ASTON MARTIN VANQUISH (2006) COLLETTORI DI ASPIRAZIONE E FARFALLE DIAGRAMMA DELLE PARTI")
-part-diagram-2.1b.webp "ASTON MARTIN VANQUISH (2006) FILTRI DELL'ARIA E SENSORI MAF DIAGRAMMA DELLE PARTI")
-part-diagram-2.2.webp "ASTON MARTIN VANQUISH (2006) RAIL E INIETTORI CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-2.3.webp "ASTON MARTIN VANQUISH (2006) SISTEMA DI EMISSIONE EVAPORATIVA DIAGRAMMA DELLE PARTI")
-part-diagram-2.4.webp "ASTON MARTIN VANQUISH (2006) SISTEMA DI ASPIRAZIONE, MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-2.5a.webp "ASTON MARTIN VANQUISH (2006) TUBO DI RIEMPIMENTO CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-2.5b.webp "ASTON MARTIN VANQUISH (2006) SERBATOIO DI CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-2.6a.webp "ASTON MARTIN VANQUISH (2006) TUBO CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-2.6b.webp "ASTON MARTIN VANQUISH (2006) TUBI DEL CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-2.7.webp "ASTON MARTIN VANQUISH (2006) IMPIANTO DI SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-2.8.webp "ASTON MARTIN VANQUISH (2006) SISTEMA DI BYPASS DELLO SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-3.1.webp "ASTON MARTIN VANQUISH (2006) CAMBIO E FRIZIONE ASM DIAGRAMMA DELLE PARTI")
-part-diagram-3.2a.webp "ASTON MARTIN VANQUISH (2006) TRASMISSIONE DEL RAFFREDDAMENTO DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-3.2b.webp "ASTON MARTIN VANQUISH (2006) ASSALE DI RAFFREDDAMENTO DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-3.3.webp "ASTON MARTIN VANQUISH (2006) SISTEMA IDRAULICO ASM DIAGRAMMA DELLE PARTI")
-part-diagram-3.4.webp "ASTON MARTIN VANQUISH (2006) GRUPPO DIFFERENZIALE, TRASMISSIONE E ALBERI CARDANICI DIAGRAMMA DELLE PARTI")
-part-diagram-4.1.webp "ASTON MARTIN VANQUISH (2006) SOSPENSIONI ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-4.2.webp "ASTON MARTIN VANQUISH (2006) SOSPENSIONE POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-4.3.webp "ASTON MARTIN VANQUISH (2006) PIANTONE DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-4.4.webp "ASTON MARTIN VANQUISH (2006) SERVOSTERZO DIAGRAMMA DELLE PARTI")
-part-diagram-5.1.webp "ASTON MARTIN VANQUISH (2006) SERVOFRENO E MODULATORE DIAGRAMMA DELLE PARTI")
-part-diagram-5.2.webp "ASTON MARTIN VANQUISH (2006) FRENI ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-5.3.webp "ASTON MARTIN VANQUISH (2006) FRENI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-5.4.webp "ASTON MARTIN VANQUISH (2006) FRENO A MANO DIAGRAMMA DELLE PARTI")
-part-diagram-5.5.webp "ASTON MARTIN VANQUISH (2006) INGRANAGGIO A PEDALE DIAGRAMMA DELLE PARTI")
-part-diagram-5.6.webp "ASTON MARTIN VANQUISH (2006) RUOTE E PNEUMATICI DIAGRAMMA DELLE PARTI")
-part-diagram-6.1a.webp "ASTON MARTIN VANQUISH (2006) LAMPADE PER ESTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-6.1b.webp "ASTON MARTIN VANQUISH (2006) LAMPADE E LAMPADINE PER INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-6.2.webp "ASTON MARTIN VANQUISH (2006) LAVAVETRI DIAGRAMMA DELLE PARTI")
-part-diagram-6.3.webp "ASTON MARTIN VANQUISH (2006) TERGICRISTALLI DIAGRAMMA DELLE PARTI")
-part-diagram-6.4.webp "ASTON MARTIN VANQUISH (2006) COMPONENTI DEL SOTTOCOFANO DIAGRAMMA DELLE PARTI")
-part-diagram-6.5a.webp "ASTON MARTIN VANQUISH (2006) MODULI DI CONTROLLO ELETTRONICO DIAGRAMMA DELLE PARTI")
-part-diagram-6.5b.webp "ASTON MARTIN VANQUISH (2006) MODULI DI CONTROLLO ELETTRONICO DIAGRAMMA DELLE PARTI")
-part-diagram-6.5c.webp "ASTON MARTIN VANQUISH (2006) MODULI DI CONTROLLO ELETTRONICO DIAGRAMMA DELLE PARTI")
-part-diagram-6.6a.webp "ASTON MARTIN VANQUISH (2006) STRUMENTI E CONTROLLI DIAGRAMMA DELLE PARTI")
-part-diagram-6.6a1.webp "ASTON MARTIN VANQUISH (2006) STRUMENTI E CONTROLLI, 06MY VIN 501949 ACCESO DIAGRAMMA DELLE PARTI")
-part-diagram-6.6b1.webp "ASTON MARTIN VANQUISH (2006) INTRATTENIMENTO IN AUTO DIAGRAMMA DELLE PARTI")
-part-diagram-6.6b2.webp "ASTON MARTIN VANQUISH (2006) INTRATTENIMENTO IN AUTO DIAGRAMMA DELLE PARTI")
-part-diagram-6.7a.webp "ASTON MARTIN VANQUISH (2006) BATTERIA E CAVI DIAGRAMMA DELLE PARTI")
-part-diagram-6.7b.webp "ASTON MARTIN VANQUISH (2006) BATTERIA E CAVI DIAGRAMMA DELLE PARTI")
-part-diagram-6.7c.webp "ASTON MARTIN VANQUISH (2006) BATTERIA E CAVI DIAGRAMMA DELLE PARTI")
-part-diagram-6.8a.webp "ASTON MARTIN VANQUISH (2006) RELÈ DIAGRAMMA DELLE PARTI")
-part-diagram-6.8b.webp "ASTON MARTIN VANQUISH (2006) FUSIBILI DIAGRAMMA DELLE PARTI")
-part-diagram-6.9.webp "ASTON MARTIN VANQUISH (2006) IMBRACATURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.1a1.webp "ASTON MARTIN VANQUISH (2006) STRUTTURA DEL CORPO DIAGRAMMA DELLE PARTI")
-part-diagram-7.1a2.webp "ASTON MARTIN VANQUISH (2006) STRUTTURA DI SUPPORTO DEL CORPO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-7.1a3.webp "ASTON MARTIN VANQUISH (2006) SOTTOSCOCCA 1 DIAGRAMMA DELLE PARTI")
-part-diagram-7.1a3.1.webp "ASTON MARTIN VANQUISH (2006) SOTTOSCOCCA 2 DIAGRAMMA DELLE PARTI")
-part-diagram-7.1b.webp "ASTON MARTIN VANQUISH (2006) STRUTTURA AD IMPATTO FRONTALE DIAGRAMMA DELLE PARTI")
-part-diagram-7.1c.webp "ASTON MARTIN VANQUISH (2006) MECCANISMO SPORTELLO CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-7.1d.webp "ASTON MARTIN VANQUISH (2006) PORTE DIAGRAMMA DELLE PARTI")
-part-diagram-7.1e.webp "ASTON MARTIN VANQUISH (2006) MECCANISMO DI CHIUSURA DELLA PORTA DIAGRAMMA DELLE PARTI")
-part-diagram-7.1f.webp "ASTON MARTIN VANQUISH (2006) COFANO DIAGRAMMA DELLE PARTI")
-part-diagram-7.1g.webp "ASTON MARTIN VANQUISH (2006) ALI ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-7.1h.webp "ASTON MARTIN VANQUISH (2006) COPERCHIO DEL BAULE DIAGRAMMA DELLE PARTI")
-part-diagram-7.2a.webp "ASTON MARTIN VANQUISH (2006) ACCESSORI PER IL CORPO DIAGRAMMA DELLE PARTI")
-part-diagram-7.2b.webp "ASTON MARTIN VANQUISH (2006) ACCESSORI PER IL CORPO DIAGRAMMA DELLE PARTI")
-part-diagram-7.3a.webp "ASTON MARTIN VANQUISH (2006) PARAURTI ANTERIORE E GREMBIULE DIAGRAMMA DELLE PARTI")
-part-diagram-7.3b.webp "ASTON MARTIN VANQUISH (2006) PARAURTI POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-7.4a.webp "ASTON MARTIN VANQUISH (2006) VETRO E FINITURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.4b.webp "ASTON MARTIN VANQUISH (2006) VETRO E TELAI DELLA PORTA DIAGRAMMA DELLE PARTI")
-part-diagram-7.5a.webp "ASTON MARTIN VANQUISH (2006) FASCIA E FINITURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.5b.webp "ASTON MARTIN VANQUISH (2006) FASCIA E FINITURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.6a.webp "ASTON MARTIN VANQUISH (2006) CONSOLE CENTRALE E RIVESTIMENTO, FINO AL VIN 501948 DIAGRAMMA DELLE PARTI")
-part-diagram-7.6a1.webp "ASTON MARTIN VANQUISH (2006) CONSOLE CENTRALE E FINITURE, VIN 501949 ACCESO DIAGRAMMA DELLE PARTI")
