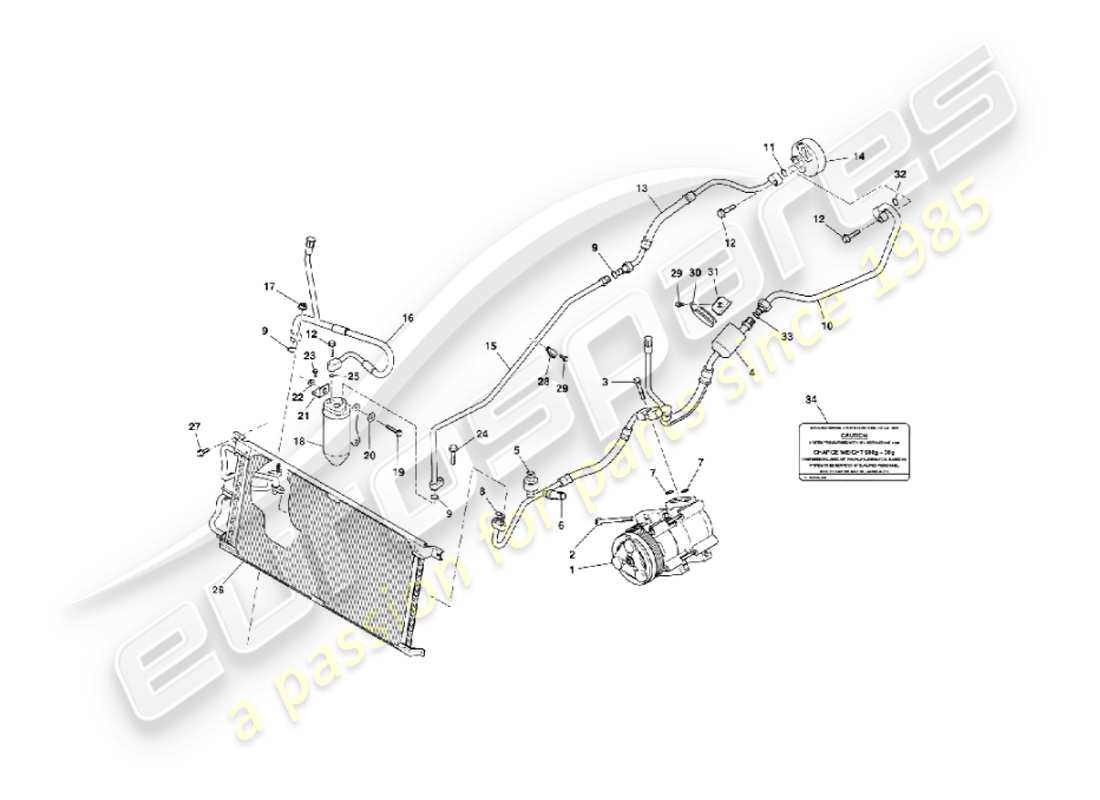

8.1 - Installazione nel vano motore
Aston Martin Vanquish (2005) Engine Compartment Installation Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
-
È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
#
1
MPN:
5R13-19D629-AA
GRUPPO COMPRESSORE E FRIZIONE - ARIA CONDIZIONATA
da
£586,59
da
£586,59
#
2
MPN:
700097
BULLONE, FLG, M8X110
da
£4,07
da
£4,07
#
3
-
VITE
Gruppo tubi al compressore
#
4
MPN:
1R12-892851-AC
GRUPPO TUBO, COND. ASPIRAZIONE/SCARICO
Superamento
Superamento
#
5
MPN:
1R12-89-10192
INTERRUTTORE A/C, ALTA PRESSIONE
da
£177,66
da
£177,66
#
6
MPN:
1R12-89-10193
INTERRUTTORE A/C, TAGLIATO
da
£136,70
da
£136,70
#
7
MPN:
700554
O-RING
da
£0,47
da
£0,47
#
8
MPN:
697410
O-RING
#
9
MPN:
700279
O-RING
da
£2,42
da
£2,42
#
10
MPN:
1R12-892850-AA
GRUPPO TUBO, LINEA ASPIRAZIONE, EVAP
da
£610,21
da
£610,21
#
11
MPN:
700278
O-RING
#
12
MPN:
699083
BULLONE, FLG, M6X30
da
£0,47
da
£0,47
#
13
MPN:
1R12-892848-AC
TUBO TUBO, LINEA LIQUIDO, EVAP
da
£56,45
da
£56,45
#
14
MPN:
1R12-830791-AA
CENTRALINA ARIA CONDIZIONATA, MODIFICATA
#
15
MPN:
1R12-892849-AA
GRUPPO TUBO, LINEA LIQUIDO, ESSICCATORE
da
£84,31
da
£84,31
#
16
MPN:
1R12-890719-AC
GRUPPO TUBO, DA CONDENSATORE A RICEVITORE
da
£59,91
da
£59,91
#
16
MPN:
5R13-19D719-AA
GRUPPO TUBO, DA CONDENSATORE A RICEVITORE
Elimina S V12 da (V) 501506
da
£101,60
da
£101,60
#
16
MPN:
5R13-19972-AA
GRUPPO TUBO, CONDENSATORE ALL'UNITÀ A/C
Elimina S V12 da (V) 501506
da
£466,93
da
£466,93
#
17
MPN:
697781
DADO, FLG, M6
da
£0,47
da
£0,47
#
18
MPN:
89-85238
RICEVITORE ESSICCATORE
da
£232,47
da
£232,47
#
19
MPN:
700145
BULLONE, FLG, M6X30
#
20
MPN:
694567
Rondella, M6X18X0.9
da
£0,47
da
£0,47
#
21
MPN:
1R12-891405-AA
STAFFA ESSICCATORE RICEVITORE
da
£18,57
da
£18,57
#
22
MPN:
700098
DADO FLG, M6
#
23
-
VITE
#
24
MPN:
700122
VITE, FLG, M6X25
#
25
MPN:
700278
O-RING
#
26
MPN:
89-85239
CONDENSATORE
da
£1.501,33
da
£1.501,33
#
26
MPN:
4G4H-19710-AB
CONDENSATORE
Elimina S da (V) 501506
#
-
-
STAFFA SUPERIORE, CONDENSATORE
Elimina S da (V) 501506
#
-
-
STAFFA INFERIORE CONDENSATORE
Elimina S da (V) 501506
#
27
MPN:
700606
VITE, FLG, M6X12
Condensatore al radiatore
da
£0,47
da
£0,47
#
-
-
Rondella, M6X18 ODX0.9 GRAZIE
#
28
MPN:
699634
CLIP P
da
£1,27
da
£1,27
#
29
MPN:
700211
VITE, FLG, M6X14
#
30
MPN:
700026
CLIP P
da
£1,21
da
£1,21
#
31
MPN:
1R12-892870-AA
GRUPPO STAFFA, TUBO, ASPIRAZIONE COMPRESSORE
#
32
MPN:
700279
O-RING
da
£2,42
da
£2,42
#
33
MPN:
700280
O-RING
da
£2,64
da
£2,64
#
34
MPN:
97-123155-AA
ETICHETTA, INFORMAZIONI SULL'ARIA CONDIZIONATA
da
£4,92
da
£4,92
#
-
-
SCUDO DEFLETTORE
#
-
-
CLIP, TUBO, DOPPIO
#
-
-
ANELLO DI TENUTA IN SILICONE
#
-
-
GOMMINO
#
-
-
ANELLO DI TENUTA, PUNTO DI CARICA
#
-
-
GRUPPO VITE E Rondella , M6X16 SEMS
#
-
-
PAG TINTURA A OLIO
#
-
-
GRUPPO CONDENSATORE/RAFFREDDATORE PAS
Auto del Medio Oriente
#
-
-
VITE, FLG, M6X16
Auto del Medio Oriente
#
-
-
Rondella, 25MM DE
Auto del Medio Oriente
#
-
-
GUARNIZIONE, CONDENSATORE INFERIORE
Auto del Medio Oriente
#
-
-
TENUTA RADIATORE SUPERIORE
Auto del Medio Oriente
#
-
-
GUARNIZIONE RADIATORE, SX
Auto del Medio Oriente
#
-
-
GUARNIZIONE, CONDENSATORE INFERIORE
Elimina S da (V) 501506
