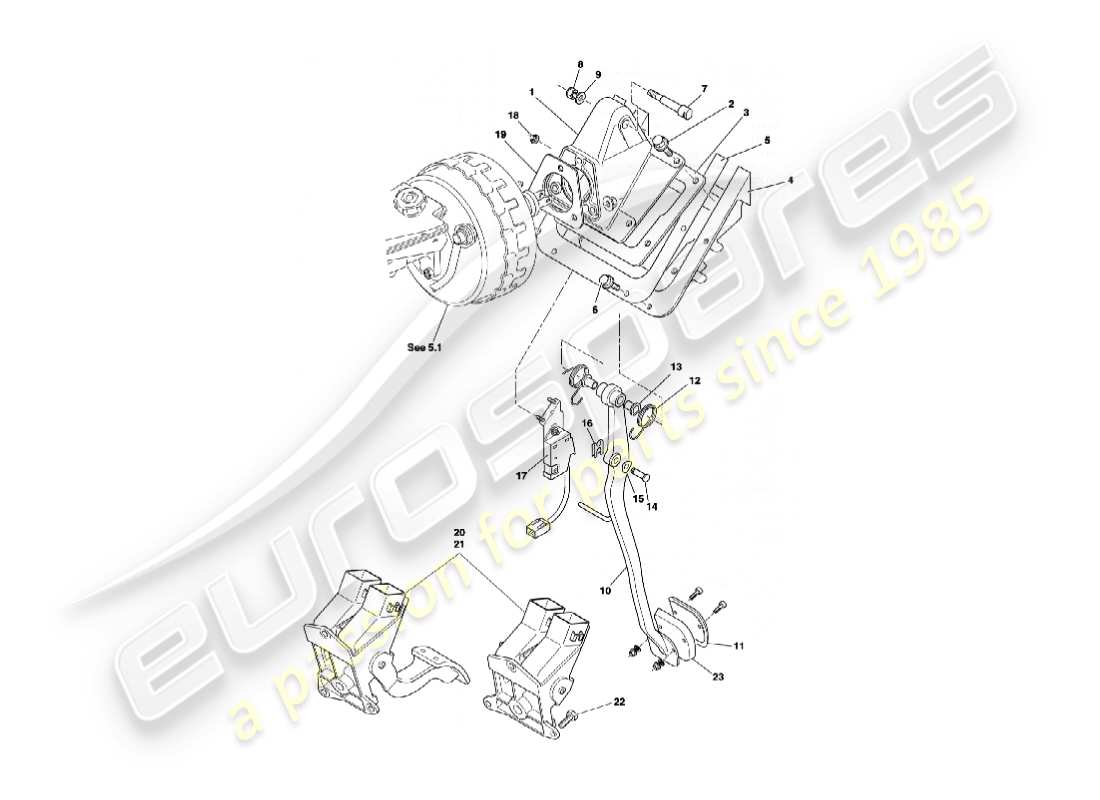

5.5 - COPERTURA PEDALE
Aston Martin Vanquish (2005) Pedal Cover Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 1
MPN: 1R12-29-10124
ALLOGGIAMENTO - PEDALE
da £40,28
da £40,28
# 2
MPN: 697100
VITE, FLG, M8X30
da £1,33
da £1,33
# 3
MPN: 1R12-29-10125
GUARNIZIONE ALLOGGIAMENTO PEDALE
da £15,69
da £15,69
# 4
MPN: 1R12-291404-AF
ADATTATORE, PEDALIERA
# 5
MPN: 1R12-293607-AC
GUARNIZIONE, ADATTATORE, PEDALIERA
da £4,32
da £4,32
# 6
MPN: 700091
VITE, FLG, M8X20
da £765,63
da £765,63
# 7
MPN: 29-81255
PERNO PERNO - PEDALE FRENO
da £27,34
da £27,34
# 8
MPN: 697291
NOCE, NYLOC M10
da £1,46
da £1,46
# 9
MPN: 697258
Rondella, PIASTRA, M10
da £0,47
da £0,47
# 10
MPN: 1R12-292846-AC
PEDALE FRENO - MONTAGGIO
Guida a destra
da £112,35
da £112,35
# 10
MPN: 4R12-296298-AA
PEDALE FRENO - MONTAGGIO (OPZIONE SVO) RHD
Per freni potenziati/Vanquish S da (V) 501506
da £216,78
da £216,78
# 10
MPN: 1R12-292847-AC
PEDALE FRENO - MONTAGGIO
Guida a sinistra
# 10
MPN: 4R12-296299-AA
PEDALE FRENO - MONTAGGIO (OPZIONE SVO) GUIDA A SINISTRA
Per freni potenziati/Vanquish S da (V) 501506
da £216,78
da £216,78
# 11
MPN: 1R12-382811-AE
PASTIGLIA, PEDALE DEL FRENO
Guida a destra
da £59,93
da £59,93
# 11
MPN: 1R12-384328-AB
PASTIGLIA, PEDALE DEL FRENO
Guida a sinistra
da £60,46
da £60,46
# -
-
VITE, M5X35 PEDALE
Guida a destra
# -
-
VITE, M5X35 PEDALE
Guida a sinistra
# -
-
VITE, M5X30 PEDALE
Guida a sinistra
# -
-
DADO, FLG, M5 PEDALE
# 12
MPN: 29-81257
PRIMAVERA
da £53,55
da £53,55
# 13
MPN: 29-81271
BOCCOLA, PEDALE
da £0,59
da £0,59
# 14
MPN: 29-84879
PERNO DI GIUNTO
da £10,47
da £10,47
# 15
MPN: 697294
Rondella, MOLLA ONDULATA
# 16
MPN: 29-81239
CLIP NOME DI SICUREZZA ALBERO 5/16
# 17
MPN: 37-85782
INTERRUTTORE LUCE STOP
da £281,49
da £281,49
# 18
MPN: 700114
DADO, FLG, M5
da £86,01
da £86,01
# 19
MPN: 90-84092
GUARNIZIONE
da £9,09
da £9,09
# 20
MPN: 1R12-382240-AC
GRUPPO PEDALE ACCELERATORE
Guida a destra
da £493,19
da £493,19
# 21
MPN: 1R12-382239-AD
GRUPPO PEDALE ACCELERATORE
Guida a sinistra
da £466,74
da £466,74
# -
-
SENSORE POSIZIONE PEDALE ACCELERATORE
# -
-
COMPLETO PASTIGLIA PEDALE ACCELERATORE
# -
-
VITE, M5X20 PEDALE
# 22
MPN: 695563
VITE, M6X16
# 23
MPN: 1R12-384737-AB
DISTANZIALE PEDALE FRENO
Guida a destra
da £20,67
da £20,67
# 23
MPN: 1R12-384327-AB
DISTANZIALE PEDALE FRENO
Guida a sinistra
da £20,67
da £20,67
