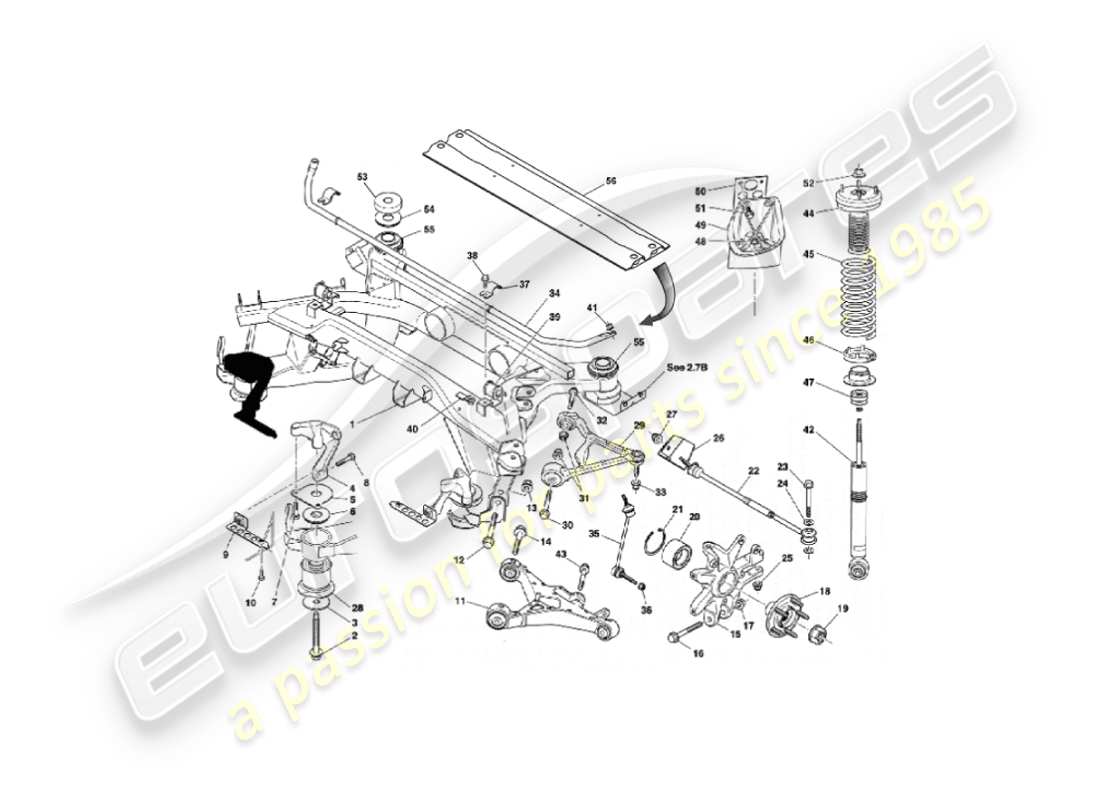

4.2 - Sospensione posteriore
Aston Martin Vanquish (2005) Rear Suspension Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 1
MPN: 1R12-222148-AG
GRUPPO TELAIO POSTERIORE, BOCCOLA
da £6.186,55
da £6.186,55
# 2
MPN: 700129
BULLONE, FLG, M12 X 105, ATTACCO TELAIO POSTERIORE, ANTERIORE
da £1,51
da £1,51
# 2
MPN: 3R12-265873-AA
BULLONE E Rondella, M12 X 140, ATTACCO TELAIO POSTERIORE, POSTERIORE
# 3
MPN: 23-90197
Rondella
da £6,88
da £6,88
# 4
MPN: 1R12-162478-AA
ADATTATORE, SUPPORTO TELAIO, DESTRO
# 4
MPN: 1R12-162479-AA
ADATTATORE SUPPORTO TELAIO SX
# 5
MPN: 1R12-162480-AA
PIASTRA, ADATTATORE SOTTOTELAIO
# 6
MPN: 1R12-223998-AB
TELAIO ANTERIORE E POSTERIORE
da £48,76
da £48,76
# 7
MPN: 700261
VITE, FLG, PIASTRA M10 X 25 AGLI ADATTATORI
da £10,35
da £10,35
# 8
MPN: 699858
VITE, FLG, ADATTATORE M10 X 50 A PIASTRA DADO
da £15,16
da £15,16
# 9
MPN: 1R12-161665-AA
PIASTRA DADO, DESTRA
da £57,49
da £57,49
# 9
MPN: 1R12-161666-AA
PIASTRA DADO, SX
da £57,49
da £57,49
# 10
MPN: 700247
VITE, M6 X 20, PIASTRA DADO
da £0,76
da £0,76
# 11
MPN: 1R12-26-10091
GRUPPO BRACCIO E BOCCOLA, SOSPENSIONE POSTERIORE INFERIORE, DESTRO
da £382,07
da £382,07
# 11
MPN: 1R12-26-10092
GRUPPO BRACCIO E BOCCOLA, SOSPENSIONE POSTERIORE INFERIORE, SX
da £382,07
da £382,07
# 12
MPN: 699856
BULLONE, FLG, M14 X 95
# 13
MPN: 699862
DADO E Rondella, M14
da £15,59
da £15,59
# 14
MPN: 699860
BULLONE, FLG, M14 X 94
# 15
MPN: 1R12-260440-AG
GIUNTO RUOTA POSTERIORE DESTRO
da £851,80
da £851,80
# 15
MPN: 5R13-5A970-AA
GIUNTO RUOTA POSTERIORE DESTRO
Elimina S da (V) 501506
da £1.376,98
da £1.376,98
# 15
MPN: 1R12-260441-AG
FUSO A SNODO RUOTA POSTERIORE SX
da £851,80
da £851,80
# 15
MPN: 5R13-5A971-AA
FUSO A SNODO RUOTA POSTERIORE SX
Elimina S da (V) 501506
da £1.376,98
da £1.376,98
# 16
MPN: 699861
BULLONE, FLG, M14 X 128.5
# 17
MPN: 699862
DADO E Rondella, M14
da £15,59
da £15,59
# 17
MPN: 701347
NOCE NYLOC, M14
Elimina S da (V) 501506
# 18
MPN: 1R12-26-10221
GRUPPO MOZZO RUOTA POSTERIORE
da £324,61
da £324,61
# 18
MPN: 4G43-2B663-AB
GRUPPO MOZZO E CUSCINETTO
Elimina S da (V) 501506
# -
-
BULLONE MOZZO POSTERIORE
# -
-
BULLONE, M10 X 55
Elimina S da (V) 501506
# 19
MPN: 6W83-4B423-AA
GRUPPO Rondella E RONDELLA RUOTA POSTERIORE
da £25,27
da £25,27
# 20
MPN: 1R12-261712-AA
CUSCINETTO MOZZO POSTERIORE
Non Vanquish S
da £255,21
da £255,21
# 21
MPN: 1R12-261713-AA
ESERCIZIO DI SICUREZZA MOZZO POSTERIORE
da £2,21
da £2,21
# 22
MPN: 1R12-26-10093
COLLEGAMENTO DELLA PUNTALE, SOSPENSIONE POSTERIORE
Superamento
Superamento
# 23
MPN: 1R12-264051-AA
BULLONE ARTICOLO POSTERIORE
da £42,74
da £42,74
# 24
MPN: 1R12-265814-AA
SPAZIATORE, 5MM
da £10,17
da £10,17
# 24
MPN: 1R12-262474-AA
SPAZIATORE, 1MM
da £5,22
da £5,22
# 25
MPN: 700127
DADO, FLG, M10
da £0,47
da £0,47
# 26
MPN: 1R12-262874-AB
SCUDO CALORE, TIRANTE, DESTRO
da £97,75
da £97,75
# 26
MPN: 1R12-262875-AB
SCUDO CALORE, TIRANTE, SX
da £60,38
da £60,38
# 27
MPN: 699864
DADO E Rondella, M12 X 1.75
# 28
MPN: 1R12-271696-AD
ISOLATORE TELAIO POSTERIORE A CARROZZERIA ANTERIORE
da £153,50
da £153,50
# 29
MPN: 1R12-26-10337
GRUPPO BRACCIO E BOCCOLA, SOSPENSIONE POSTERIORE SUPERIORE, DESTRA
da £280,89
da £280,89
# 29
MPN: 1R12-26-10338
GRUPPO BRACCIO E BOCCOLA, SOSPENSIONE POSTERIORE SUPERIORE, SX
da £280,89
da £280,89
# 30
MPN: 699865
BULLONE, FLG, CONO, M12 X 74
da £23,57
da £23,57
# 31
MPN: 699876
DADO, FLG, M12
Superamento
Superamento
# 32
MPN: 699865
BULLONE, FLG, CONO, M12 X 74
da £23,57
da £23,57
# 33
MPN: 699876
DADO, FLG, M12
Superamento
Superamento
# 34
MPN: 1R12-26-10096
BARRA ANTIROLLIO POSTERIORE
da £127,77
da £127,77
# 35
MPN: 1R12-26-10097
LINK BARRA ANTIROLLIO POSTERIORE DESTRO
da £43,97
da £43,97
# 35
MPN: 1R12-26-10098
COLLEGAMENTO BARRA ANTIROLLIO POSTERIORE, SX
da £43,97
da £43,97
# 36
MPN: 700127
DADO, FLG, M10
da £0,47
da £0,47
# 37
MPN: 1R12-26-10099
STAFFA DI MONTAGGIO BARRA ANTIROLLIO POSTERIORE
da £6,34
da £6,34
# 38
MPN: 699866
BULLONE, FLG, CONO, M10 X 20
da £0,47
da £0,47
# 39
MPN: 1R12-26-10100
BOCCOLA,BARRA ANTIROLLIO POSTERIORE
da £30,70
da £30,70
# 40
MPN: 700148
DADO E FERMO, FLG, M10
da £1,60
da £1,60
# 41
MPN: 700127
DADO, FLG, M10
da £0,47
da £0,47
# 42
MPN: 1R12-262197-AG
AMMORTIZZATORE POSTERIORE
da £350,15
da £350,15
# 42
MPN: 4R12-266271-AB
AMMORTIZZATORE POSTERIORE (OPZIONE SVO)
Per freni potenziati/Vanquish S da (V) 501506
da £383,59
da £383,59
# 43
MPN: 699867
BULLONE E Rondella, M14 X 99
# 44
MPN: 1R12-264130-AB
MONTAGGIO SUPERIORE, AMMORTIZZATORE POSTERIORE
da £150,47
da £150,47
# -
-
ISOLATORE, MONTAGGIO SUPERIORE SERRANDA/SUPPORTO CLIP
# 45
MPN: 1R12-260437-AE
MOLLA DA STRADA, POSTERIORE
da £157,38
da £157,38
# 45
MPN: 4R12-266269-AA
MOLLA STRADA POSTERIORE (OPZIONE SVO)
Per freni potenziati/Vanquish S da (V) 501506
da £157,38
da £157,38
# 46
MPN: 1R12-231695-AA
CLIP, MOLLA DA STRADA
da £238,62
da £238,62
# 47
MPN: 1R12-260749-AC
GOMMA ANTIURTO, POSTERIORE
da £17,71
da £17,71
# 48
MPN: 699868
DADO, FLG, M8
da £0,47
da £0,47
# 49
MPN: 1R12-161220-AA
MONTAGGIO TIRANTE POSTERIORE, DESTRO
# 49
MPN: 1R12-161221-AA
MONTAGGIO TIRANTE POSTERIORE, SX
# 50
MPN: 1R12-161311-AA
PIASTRA DADO, MONTAGGIO DEL PUNTE
da £18,25
da £18,25
# 51
MPN: 700224
BULLONE, FLG, M8 X 30
da £2,49
da £2,49
# 52
MPN: 699876
DADO, FLG, M12
Superamento
Superamento
# 53
MPN: 1R12-160958-AC
DISTANZIALE, MONTAGGIO DEL SOTTOTELAIO
da £216,00
da £216,00
# 54
MPN: 1R12-223999-AC
ARRESTO POSTERIORE, TELAIO POSTERIORE
Fino a (V) 500515 + 500522-525
da £55,23
da £55,23
# -
-
DISTANZIALE SOTTOTELAIO POSTERIORE SU VASCA
Da (V) 500516-21 + 526 in poi
# 55
MPN: 1R12-271697-AC
ISOLATORE TELAIO POSTERIORE A CARROZZERIA POSTERIORE
da £153,66
da £153,66
# 56
MPN: 1R12-224068-AB
RINFORZO TELAIO POSTERIORE
da £1.620,60
da £1.620,60
# -
-
LOCTITE 242
-part-diagram-4.3.webp "ASTON MARTIN VANQUISH (2005) PIANTONE DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-4.4.webp "ASTON MARTIN VANQUISH (2005) SERVOSTERZO DIAGRAMMA DELLE PARTI")
-part-diagram-5.1.webp "ASTON MARTIN VANQUISH (2005) SERVOFRENO E MODULATORE DIAGRAMMA DELLE PARTI")
-part-diagram-5.2.webp "ASTON MARTIN VANQUISH (2005) FRENI ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-5.3.webp "ASTON MARTIN VANQUISH (2005) FRENI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-5.4.webp "ASTON MARTIN VANQUISH (2005) FRENO A MANO DIAGRAMMA DELLE PARTI")
-part-diagram-5.5.webp "ASTON MARTIN VANQUISH (2005) COPERTURA PEDALE DIAGRAMMA DELLE PARTI")
-part-diagram-5.6.webp "ASTON MARTIN VANQUISH (2005) RUOTE E PNEUMATICI DIAGRAMMA DELLE PARTI")
-part-diagram-6.1a.webp "ASTON MARTIN VANQUISH (2005) LAMPADE PER ESTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-6.1b.webp "ASTON MARTIN VANQUISH (2005) LAMPADE E LAMPADINE PER INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-6.2.webp "ASTON MARTIN VANQUISH (2005) LAVAVETRI DIAGRAMMA DELLE PARTI")
-part-diagram-6.3.webp "ASTON MARTIN VANQUISH (2005) TERGICRISTALLI DIAGRAMMA DELLE PARTI")
-part-diagram-6.4.webp "ASTON MARTIN VANQUISH (2005) COMPONENTI DEL SOTTOCOFANO DIAGRAMMA DELLE PARTI")
-part-diagram-6.5a.webp "ASTON MARTIN VANQUISH (2005) MODULI DI CONTROLLO ELETTRONICO DIAGRAMMA DELLE PARTI")
-part-diagram-6.5b.webp "ASTON MARTIN VANQUISH (2005) MODULI DI CONTROLLO ELETTRONICO DIAGRAMMA DELLE PARTI")
-part-diagram-6.5c.webp "ASTON MARTIN VANQUISH (2005) MODULI DI CONTROLLO ELETTRONICO DIAGRAMMA DELLE PARTI")
-part-diagram-6.6a.webp "ASTON MARTIN VANQUISH (2005) STRUMENTI E CONTROLLI DIAGRAMMA DELLE PARTI")
-part-diagram-6.6a1.webp "ASTON MARTIN VANQUISH (2005) STRUMENTI E CONTROLLI, 06MY VIN 501949 ACCESO DIAGRAMMA DELLE PARTI")
-part-diagram-6.6b1.webp "ASTON MARTIN VANQUISH (2005) INTRATTENIMENTO IN AUTO DIAGRAMMA DELLE PARTI")
-part-diagram-6.6b2.webp "ASTON MARTIN VANQUISH (2005) INTRATTENIMENTO IN AUTO DIAGRAMMA DELLE PARTI")
-part-diagram-6.7a.webp "ASTON MARTIN VANQUISH (2005) BATTERIA E CAVI DIAGRAMMA DELLE PARTI")
-part-diagram-6.7b.webp "ASTON MARTIN VANQUISH (2005) BATTERIA E CAVI DIAGRAMMA DELLE PARTI")
-part-diagram-6.7c.webp "ASTON MARTIN VANQUISH (2005) BATTERIA E CAVI DIAGRAMMA DELLE PARTI")
-part-diagram-6.8a.webp "ASTON MARTIN VANQUISH (2005) RELÈ DIAGRAMMA DELLE PARTI")
-part-diagram-6.8b.webp "ASTON MARTIN VANQUISH (2005) FUSIBILI DIAGRAMMA DELLE PARTI")
-part-diagram-6.9.webp "ASTON MARTIN VANQUISH (2005) IMBRACATURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.1a1.webp "ASTON MARTIN VANQUISH (2005) STRUTTURA DEL CORPO DIAGRAMMA DELLE PARTI")
-part-diagram-7.1a2.webp "ASTON MARTIN VANQUISH (2005) STRUTTURA DI SUPPORTO DEL CORPO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-7.1a3.webp "ASTON MARTIN VANQUISH (2005) SOTTOSCOCCA 1 DIAGRAMMA DELLE PARTI")
-part-diagram-7.1a3.1.webp "ASTON MARTIN VANQUISH (2005) SOTTOSCOCCA 2 DIAGRAMMA DELLE PARTI")
-part-diagram-7.1b.webp "ASTON MARTIN VANQUISH (2005) STRUTTURA AD IMPATTO FRONTALE DIAGRAMMA DELLE PARTI")
-part-diagram-7.1c.webp "ASTON MARTIN VANQUISH (2005) MECCANISMO SPORTELLO CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-7.1d.webp "ASTON MARTIN VANQUISH (2005) PORTE DIAGRAMMA DELLE PARTI")
-part-diagram-7.1e.webp "ASTON MARTIN VANQUISH (2005) MECCANISMO DI CHIUSURA DELLA PORTA DIAGRAMMA DELLE PARTI")
-part-diagram-7.1f.webp "ASTON MARTIN VANQUISH (2005) COFANO DIAGRAMMA DELLE PARTI")
-part-diagram-7.1g.webp "ASTON MARTIN VANQUISH (2005) ALI ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-7.1h.webp "ASTON MARTIN VANQUISH (2005) COPERCHIO DEL BAULE DIAGRAMMA DELLE PARTI")
-part-diagram-7.2a.webp "ASTON MARTIN VANQUISH (2005) ACCESSORI PER IL CORPO DIAGRAMMA DELLE PARTI")
-part-diagram-7.2b.webp "ASTON MARTIN VANQUISH (2005) ACCESSORI PER IL CORPO DIAGRAMMA DELLE PARTI")
-part-diagram-7.3a.webp "ASTON MARTIN VANQUISH (2005) PARAURTI ANTERIORE E GREMBIULE DIAGRAMMA DELLE PARTI")
-part-diagram-7.3b.webp "ASTON MARTIN VANQUISH (2005) PARAURTI POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-7.4a.webp "ASTON MARTIN VANQUISH (2005) VETRO E FINITURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.4b.webp "ASTON MARTIN VANQUISH (2005) VETRO E TELAI DELLA PORTA DIAGRAMMA DELLE PARTI")
-part-diagram-7.5a.webp "ASTON MARTIN VANQUISH (2005) FASCIA E FINITURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.5b.webp "ASTON MARTIN VANQUISH (2005) FASCIA E FINITURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.6a.webp "ASTON MARTIN VANQUISH (2005) CONSOLE CENTRALE E RIVESTIMENTO, FINO AL VIN 501948 DIAGRAMMA DELLE PARTI")
-part-diagram-7.6a1.webp "ASTON MARTIN VANQUISH (2005) CONSOLE CENTRALE E FINITURE, VIN 501979 ACCESO DIAGRAMMA DELLE PARTI")
-part-diagram-7.6b.webp "ASTON MARTIN VANQUISH (2005) RIVESTIMENTI E ACCESSORI PER PORTE DIAGRAMMA DELLE PARTI")
-part-diagram-7.6c.webp "ASTON MARTIN VANQUISH (2005) RIVESTIMENTO SUPERIORE E RIVESTIMENTO DEL TETTO DIAGRAMMA DELLE PARTI")
-part-diagram-7.6d1.webp "ASTON MARTIN VANQUISH (2005) RIVESTIMENTO POSTERIORE, 2+0 DIAGRAMMA DELLE PARTI")
-part-diagram-7.6d2.webp "ASTON MARTIN VANQUISH (2005) RIVESTIMENTO POSTERIORE, 2+2 DIAGRAMMA DELLE PARTI")
-part-diagram-7.7a.webp "ASTON MARTIN VANQUISH (2005) SEDILI ANTERIORI E CINTURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.7b.1a.webp "ASTON MARTIN VANQUISH (2005) SEDILI POSTERIORI, FINO A VIN 500515 + 500522-525 DIAGRAMMA DELLE PARTI")
-part-diagram-7.7b.1b.webp "ASTON MARTIN VANQUISH (2005) SEDILI POSTERIORI, VIN 500516-21 + 526 IN POI DIAGRAMMA DELLE PARTI")
-part-diagram-7.7b2.webp "ASTON MARTIN VANQUISH (2005) CINTURE DI SICUREZZA POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-7.8a.webp "ASTON MARTIN VANQUISH (2005) ASSORBIMENTO DEL SUONO DIAGRAMMA DELLE PARTI")
-part-diagram-7.8b.webp "ASTON MARTIN VANQUISH (2005) TAPPETI DIAGRAMMA DELLE PARTI")
-part-diagram-7.8c.webp "ASTON MARTIN VANQUISH (2005) RIVESTIMENTO E TAPPETINI PER BAGAGLIAIO DIAGRAMMA DELLE PARTI")
-part-diagram-7.8d1.webp "ASTON MARTIN VANQUISH (2005) DEFLETTORI E SCUDI DI CALORE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8d2.webp "ASTON MARTIN VANQUISH (2005) DEFLETTORI E SCUDI DI CALORE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8d3.webp "ASTON MARTIN VANQUISH (2005) DEFLETTORI E SCUDI DI CALORE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8d4.webp "ASTON MARTIN VANQUISH (2005) DEFLETTORI E SCUDI DI CALORE DIAGRAMMA DELLE PARTI")
-part-diagram-8.1.webp "ASTON MARTIN VANQUISH (2005) INSTALLAZIONE NEL VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-8.2.webp "ASTON MARTIN VANQUISH (2005) INSTALLAZIONE INTERNA DIAGRAMMA DELLE PARTI")
-part-diagram-8.3.webp "ASTON MARTIN VANQUISH (2005) MODULI DI CONTROLLO DIAGRAMMA DELLE PARTI")
-part-diagram-9.1.webp "ASTON MARTIN VANQUISH (2005) VARIE DIAGRAMMA DELLE PARTI")
-part-diagram-1.1.webp "ASTON MARTIN VANQUISH (2005) BLOCCO CILINDRO DIAGRAMMA DELLE PARTI")
-part-diagram-1.2.webp "ASTON MARTIN VANQUISH (2005) ALBERO MOTORE, PISTONI E ASTE DIAGRAMMA DELLE PARTI")
-part-diagram-1.3.webp "ASTON MARTIN VANQUISH (2005) TESTE DEI CILINDRI DIAGRAMMA DELLE PARTI")
-part-diagram-1.4a.webp "ASTON MARTIN VANQUISH (2005) COPERTURA ANTERIORE, CATENE E RUOTE DENTATE DIAGRAMMA DELLE PARTI")
-part-diagram-1.4b.webp "ASTON MARTIN VANQUISH (2005) CINGHIE DI TRASMISSIONE, TENDITORI E PULEGGE DIAGRAMMA DELLE PARTI")
-part-diagram-1.5.webp "ASTON MARTIN VANQUISH (2005) POMPA E COPPA DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-1.6.webp "ASTON MARTIN VANQUISH (2005) SISTEMA DI RAFFREDDAMENTO DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-1.7a.webp "ASTON MARTIN VANQUISH (2005) SISTEMA DI RAFFREDDAMENTO AD ACQUA DIAGRAMMA DELLE PARTI")
-part-diagram-1.7b.webp "ASTON MARTIN VANQUISH (2005) COFANO DELLA VENTOLA DI RAFFREDDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-1.8.webp "ASTON MARTIN VANQUISH (2005) SUPPORTI DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-1.9.webp "ASTON MARTIN VANQUISH (2005) COMPONENTI ELETTRICI DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-2.1a.webp "ASTON MARTIN VANQUISH (2005) COLLETTORI DI ASPIRAZIONE E FARFALLE DIAGRAMMA DELLE PARTI")
-part-diagram-2.1b.webp "ASTON MARTIN VANQUISH (2005) FILTRI DELL'ARIA E SENSORI MAF DIAGRAMMA DELLE PARTI")
-part-diagram-2.2.webp "ASTON MARTIN VANQUISH (2005) RAIL E INIETTORI CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-2.3.webp "ASTON MARTIN VANQUISH (2005) SISTEMA DI EMISSIONE EVAPORATIVA DIAGRAMMA DELLE PARTI")
-part-diagram-2.4.webp "ASTON MARTIN VANQUISH (2005) SISTEMA DI ASPIRAZIONE, MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-2.5a.webp "ASTON MARTIN VANQUISH (2005) TUBO DI RIEMPIMENTO CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-2.5b.webp "ASTON MARTIN VANQUISH (2005) SERBATOIO DI CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-2.6a.webp "ASTON MARTIN VANQUISH (2005) TUBI DEL CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-2.6b.webp "ASTON MARTIN VANQUISH (2005) TUBI DEL CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-2.7.webp "ASTON MARTIN VANQUISH (2005) IMPIANTO DI SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-2.8.webp "ASTON MARTIN VANQUISH (2005) SISTEMA DI BYPASS DELLO SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-3.1.webp "ASTON MARTIN VANQUISH (2005) CAMBIO E FRIZIONE ASM DIAGRAMMA DELLE PARTI")
-part-diagram-3.2a.webp "ASTON MARTIN VANQUISH (2005) TRASMISSIONE DEL RAFFREDDAMENTO DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-3.2b.webp "ASTON MARTIN VANQUISH (2005) ASSALE DI RAFFREDDAMENTO DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-3.3.webp "ASTON MARTIN VANQUISH (2005) SISTEMA IDRAULICO ASM DIAGRAMMA DELLE PARTI")
-part-diagram-3.4.webp "ASTON MARTIN VANQUISH (2005) GRUPPO DIFFERENZIALE, TRASMISSIONE E ALBERI CARDANICI DIAGRAMMA DELLE PARTI")
-part-diagram-4.1.webp "ASTON MARTIN VANQUISH (2005) SOSPENSIONI ANTERIORI DIAGRAMMA DELLE PARTI")
