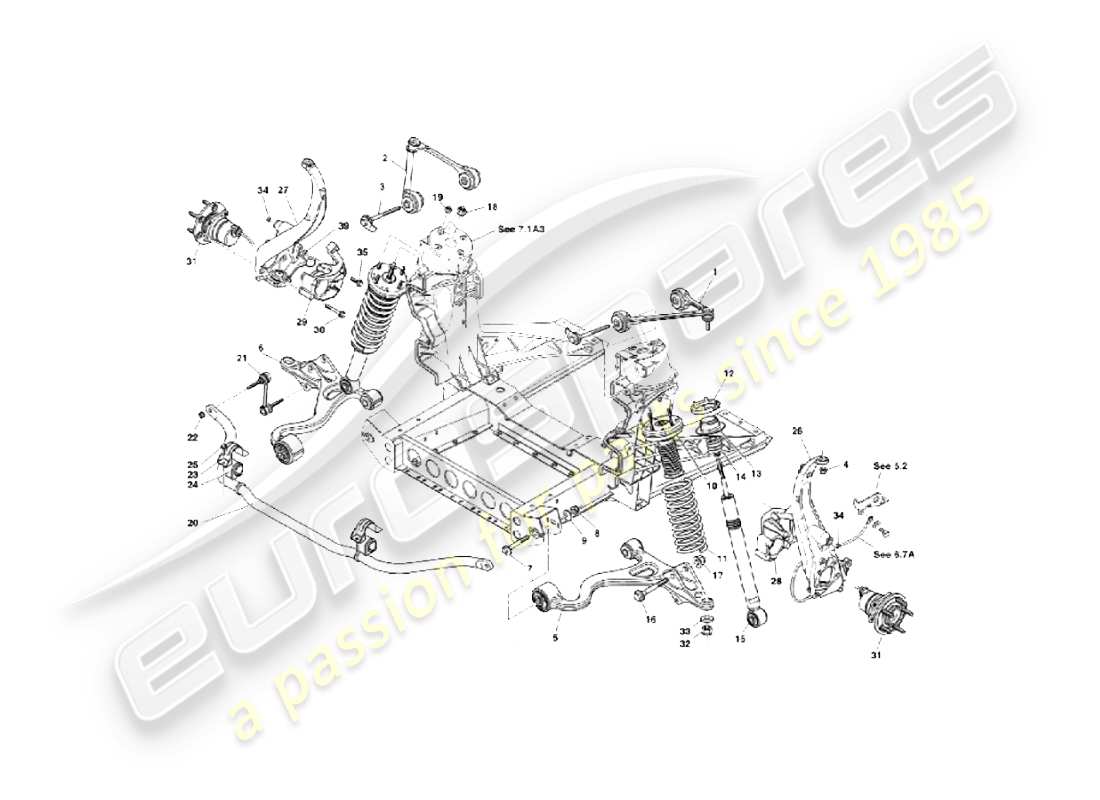

4.1 - Sospensioni e sterzo
Aston Martin Vanquish (2004) Suspension and Steering Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 1
MPN: 1R12-230435-AA
GRUPPO BRACCIO E BOCCOLA, SOSPENSIONE ANTERIORE SUPERIORE, SX
da £268,53
da £268,53
# 2
MPN: 1R12-230434-AA
GRUPPO BRACCIO E BOCCOLA, SOSPENSIONE ANTERIORE SUPERIORE, DESTRA
da £268,53
da £268,53
# 3
MPN: 700402
BULLONE FLG, M10X75
da £9,16
da £9,16
# 4
MPN: 699876
DADO, FLG, M12
Superamento
Superamento
# 5
MPN: 1R12-232163-AD
GRUPPO BRACCIO SOSPENSIONE ANTERIORE INFERIORE, SX
da £438,76
da £438,76
# 6
MPN: 1R12-232162-AD
GRUPPO BRACCIO SOSPENSIONE ANTERIORE INFERIORE, DESTRO
da £438,76
da £438,76
# 7
MPN: 1R12-234889-AA
GRUPPO BULLONE CAMMA, LCA ANTERIORE
da £47,68
da £47,68
# 8
MPN: 699857
DADO, FLG, M14
# 9
MPN: 1R12-232726-AB
Rondella CAMMA, LCA ANTERIORE
da £8,24
da £8,24
# 9
MPN: 1R12-234890-AA
Rondella CAMMA, BULLONE ESAGONALE, LCA ANTERIORE
da £16,15
da £16,15
# 10
MPN: 1R12-234129-AB
MONTAGGIO SUPERIORE, AMMORTIZZATORE ANTERIORE
da £146,74
da £146,74
# -
-
ISOLATORE, MONTAGGIO SUPERIORE SERRANDA/SUPPORTO CLIP
# 11
MPN: 1R12-230436-AB
MOLLA DA STRADA ANTERIORE
da £139,09
da £139,09
# 11
MPN: 4R12-236268-AA
MOLLA ANTERIORE STRADA (OPZIONE SVO)
Per freni potenziati/Vanquish S da (V) 501506
da £148,35
da £148,35
# 12
MPN: 1R12-231695-AA
CLIP, MOLLA DA STRADA
da £224,93
da £224,93
# 13
-
TAZZA DI MONTAGGIO INFERIORE
Parte del gruppo ammortizzatore
# 14
MPN: 1R12-230748-AC
GOMMA ANTIURTO, ANTERIORE
da £75,53
da £75,53
# 15
MPN: 1R12-232196-AG
AMMORTIZZATORE ANTERIORE
da £491,36
da £491,36
# 15
MPN: 4R12-236270-AB
AMMORTIZZATORE ANTERIORE (OPZIONE SVO)
Per freni potenziati/Vanquish S da (V) 501506
da £368,82
da £368,82
# 16
MPN: 699856
BULLONE, FLG, CONO, M14X95
# 17
MPN: 699857
DADO, FLG, M14
# 18
MPN: 699876
DADO, FLG, M12
Superamento
Superamento
# 19
MPN: 699868
DADO, FLG, M8
da £0,47
da £0,47
# 20
MPN: 4R12-230669-AA
BARRA STABILIZZATRICE, ANTERIORE
da £578,52
da £578,52
# 21
MPN: 1R12-23-10088
GRUPPO COLLEGAMENTO, BARRA STABILIZZATRICE ANTERIORE
Superamento
Superamento
# 22
MPN: 700127
DADO, FLG, M10
da £0,47
da £0,47
# 23
MPN: 1R12-23-10089
STAFFA DI MONTAGGIO BARRA STABILIZZATRICE ANTERIORE
da £11,43
da £11,43
# 24
MPN: 1R12-23-10090
ISOLATORE BARRA STABILIZZATRICE ANTERIORE
da £59,34
da £59,34
# 25
MPN: 699866
BULLONE, FLG, CONO, M10X20
da £0,47
da £0,47
# 26
MPN: 1R12-233223-AD
GRUPPO ARTICOLO, MODIFICATO, SINISTRO
da £1.235,43
da £1.235,43
# -
-
GRUPPO MONTANTE ANTERIORE, (OPZIONE SVO), SX
Per freni potenziati/Vanquish S da (V) 501506
# 26
MPN: 3R12-236129-AA
BRACCIO STERZO, (OPZIONE SVO), SX
Per freni potenziati/Vanquish S da (V) 501506
da £260,32
da £260,32
# 27
MPN: 1R12-233222-AD
GRUPPO ARTICOLO, MODIFICATO, DESTRA
da £1.235,43
da £1.235,43
# -
-
GRUPPO MONTANTE ANTERIORE, (OPZIONE SVO), DX
Per freni potenziati/Vanquish S da (V) 501506
# 27
MPN: 3R12-236128-AA
BRACCIO STERZO, (OPZIONE SVO), DX
Per freni potenziati/Vanquish S da (V) 501506
da £249,49
da £249,49
# -
-
BULLONE, M10X45, BRACCIO DELLO STERZO AL MONTANTE, (OPZIONE SVO)
Per freni potenziati/Vanquish S da (V) 501506
# 27
MPN: 3R12-236130-AA
BULLONE, TAPPO HD, M12, BRACCIO DELLO STERZO AL MONTANTE, (OPZIONE SVO)
Per freni potenziati/Vanquish S da (V) 501506
da £0,84
da £0,84
# -
-
ANELLO DI GRANO, BRACCIO STERZO AL MONTANTE, (OPZIONE SVO)
Per freni potenziati/Vanquish S da (V) 501506
# 28
MPN: 1R12-234564-AB
STAFFA SUPPORTO PINZA FRENO ANTERIORE DESTRO
da £425,80
da £425,80
# 29
MPN: 1R12-234565-AB
STAFFA SUPPORTO PINZA FRENO ANTERIORE SX
da £448,25
da £448,25
# 30
MPN: 1R12-284575-AA
BULLONE, M12X80, MOZZO ANTERIORE A SNODO
da £1,57
da £1,57
# 30
MPN: 4R12-236319-AA
BULLONE, TAPPO HD, M10X40, (OPZIONE SVO) MOZZO ANTERIORE A SNODO
Per freni potenziati/Vanquish S da (V) 501506
da £7,21
da £7,21
# -
-
Rondella, PIANA, M10, (OPZIONE SVO) MOZZO ANTERIORE A SNODO
Per freni potenziati/Vanquish S da (V) 501506
# 31
MPN: 1R12-232248-AC
GRUPPO MOZZO E CUSCINETTO, FRENO ANTIBLOCCAGGIO ANTI
da £315,21
da £315,21
# 31
MPN: 4G43-2B663-AA
GRUPPO MOZZO E CUSCINETTO
Per freni potenziati
da £324,52
da £324,52
# 31
MPN: 4G43-2B663-AB
GRUPPO MOZZO E CUSCINETTO
Elimina S da (V) 501506
# 32
MPN: 699766
DADO, FLCA, M16X1.5
da £0,92
da £0,92
# 33
MPN: 693075
Rondella, M16X2MM
da £0,47
da £0,47
# 34
MPN: 1R12-284578-AA
TASSELLO, ANELLO
# 35
MPN: 700128
BULLONE, M12X45
da £2,04
da £2,04
# -
-
LACCA RESISTENTE AL CALORE, PIOMBO IN ABS
