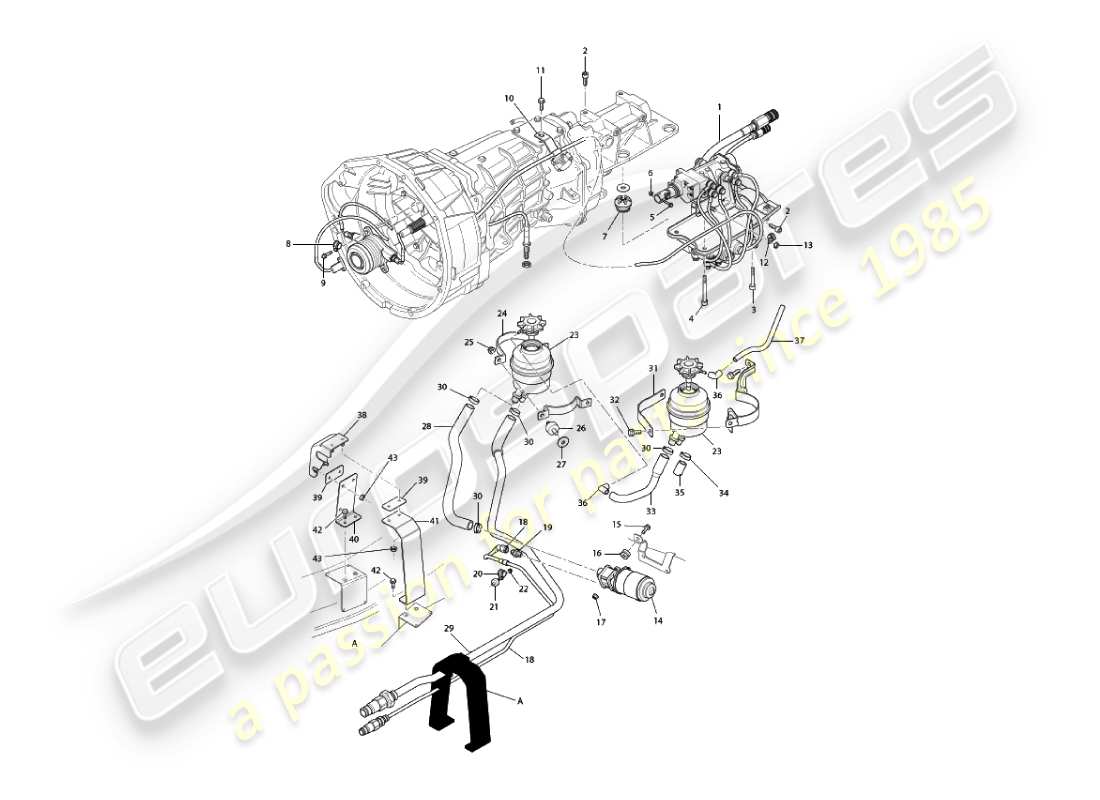

3.3 - Sistema idraulico ASM
Aston Martin Vanquish (2004) ASM Hydraulic System Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
-
È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
#
1
MPN:
4R12-41-10718
GRUPPO ATTUATORE/COLLETTORE ASM
da
£12.112,05
da
£12.112,05
#
1
MPN:
4R12-382671-AA
GRUPPO ATTUATORE/COLLETTORE ASM
Elimina S da (V) 501506
#
-
-
CILINDRO SLAVE CONCENTRICO
#
2
MPN:
700250
BULLONE, M6X16
#
3
MPN:
700151
VITE, FLG, M8X45
da
£1,38
da
£1,38
#
-
-
DADO, FLG, M8
#
4
MPN:
700152
BULLONE, FLG, M8X55
#
5
MPN:
700919
VITE, M8X33 TAPPO SKT
da
£0,47
da
£0,47
#
6
MPN:
700920
DADO, FLG, M8
da
£2,12
da
£2,12
#
-
-
GHETTA, GIUNTO CARDANICO
#
7
MPN:
1R12-381756-AB
GOMMA DI MONTAGGIO, BLOCCO VALVOLE
#
8
MPN:
699618
CLIP P', 6MM
da
£2,00
da
£2,00
#
9
MPN:
699083
VITE, FLG, M6X30
da
£0,47
da
£0,47
#
10
MPN:
1R12-382674-AA
CINGHIA DI FISSAGGIO, TUBO
#
11
-
VITE
Parte del cambio
#
12
MPN:
699700
CLIP P', 8MM
da
£1,31
da
£1,31
#
13
MPN:
699697
DADO, FLG, M6, DURALOCK
da
£1,81
da
£1,81
#
14
MPN:
1R12-380730-AB
POMPA, ASM
#
15
MPN:
700145
BULLONE, FLG, M6X30
#
16
MPN:
32-80356
SUPPORTO IN GOMMA, POMPA ASM
da
£3,31
da
£3,31
#
17
MPN:
699854
DADO, FLG, M6
#
18
MPN:
1R12-381725-AG
GRUPPO TUBO POMPA HP AL KIT
da
£298,84
da
£298,84
#
19
MPN:
1R12-382818-AB
ADATTATORE POMPA ASM M12X1.0
da
£40,17
da
£40,17
#
20
MPN:
699700
CLIP P', 8MM
da
£1,31
da
£1,31
#
21
MPN:
699683
ISOLATORE
da
£5,65
da
£5,65
#
22
MPN:
697820
DADO, FLG, M6
#
23
MPN:
1R12-384568-AA
SERBATOIO ASM
da
£140,57
da
£140,57
#
24
MPN:
1R12-381441-AB
STAFFA SERBATOIO
da
£31,00
da
£31,00
#
25
MPN:
700124
DADO, FLG, M8
#
26
MPN:
699685
ISOLATORE
da
£9,98
da
£9,98
#
27
MPN:
699681
Rondella
#
28
MPN:
1R12-381449-AE
TUBO, SERBATOIO ALLA POMPA
#
29
MPN:
1R12-381729-AG
GRUPPO TUBO, SERBATOIO A KIT
#
30
MPN:
699545
MORSETTO, SERBATOIO TUBO FLESSIBILE AL KIT, 23.6 DIA
da
£1,83
da
£1,83
#
-
-
CLIP, TUBO, CARICATO A MOLLA
#
-
-
MORSETTO, TUBO, 21 DIA
#
31
MPN:
1R12-384340-AA
STAFFA TROPPO PIENO SERBATOIO
#
32
MPN:
700146
VITE, FLG, M6X14
#
33
MPN:
1R12-384430-AB
TUBO, SERBATOIO PER TROPPO PIENO
da
£89,17
da
£89,17
#
34
MPN:
699994
MORSETTO, OETIKER
#
35
MPN:
1R12-384431-AA
TUBO FLESSIBILE, TROPPO PIENO ASM
da
£21,72
da
£21,72
#
36
MPN:
1R12-382943-AA
SERBATOIO ASM A GOMITO
Le prime auto
da
£108,49
da
£108,49
#
37
MPN:
1R12-382942-AA
TUBO DI VENTILAZIONE ASM
da
£7,98
da
£7,98
#
38
MPN:
1R12-383289-AD
STAFFA SUPPORTO HP/LP
Le prime auto
da
£26,24
da
£26,24
#
39
MPN:
1R12-383581-AB
ISOLATORE IN GOMMA
da
£11,00
da
£11,00
#
40
MPN:
1R12-384736-AA
STAFFA SUPPORTO ASM DESTRO
Le prime auto
#
41
MPN:
1R12-384735-AA
STAFFA SUPPORTO ASM SX
Le prime auto
#
-
-
STAFFA SUPPORTO ASM
Auto successive
#
-
-
DISTANZIATORE, STAFFA ASM, 12MM
Auto successive
#
-
-
CLIP P', 16MM
Auto successive
#
42
MPN:
700103
VITE, FLG, M6X12
#
43
MPN:
697820
DADO, FLG, M6
#
-
-
BULLONE, M8X55
#
-
-
SENSORE POSIZIONE FRIZIONE
#
-
-
FLUIDO ASM
#
-
-
PERNO, MONTAGGIO POSTERIORE, SCATOLA INGRANAGGIO
Vedi la sezione 1.8
#
-
-
KIT DI AGGIORNAMENTO SENSORE MAGNETICO CGPS
#
-
-
CORPO PRINCIPALE DEL SENSORE PLCD
#
-
-
GUARNIZIONE MOTORE PLCD
#
-
-
Rondella
#
-
-
VITE, (BULLONE CGPS)
#
-
-
PORTA MAGNETE PLCD
#
-
-
VITE PORTA MAGNETE
#
-
-
TAPPO DI CHIUSURA
#
-
-
CABLAGGIO DI COLLEGAMENTO
#
-
-
OLIO, CAMBIO, TEXACO DEXRON 3
#
-
-
KIT SENSORE POSIZIONE FRIZIONE
#
-
-
PIASTRA H
#
-
-
TERMOMETRO
