7.1H - COPERCHIO DEL BAULE

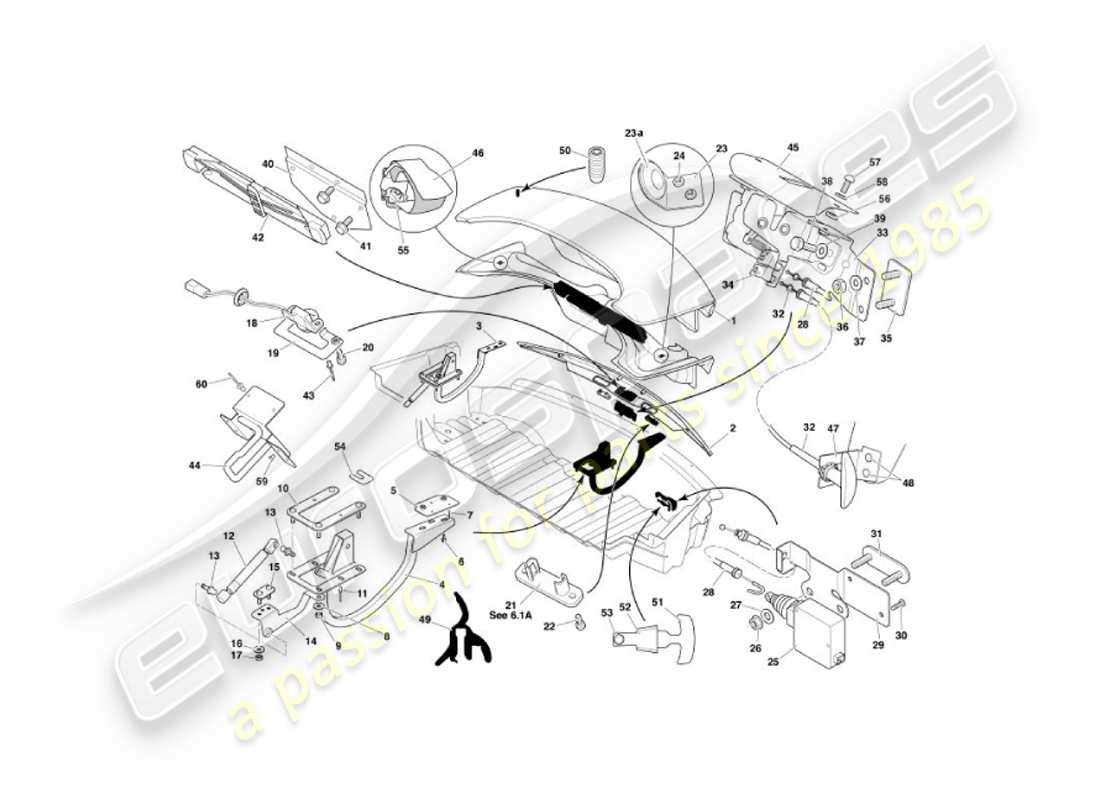

Aston Martin Vanquish (2003) Trunk Lid Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 1
MPN: 1R12-671162-AD
GRUPPO DECKLID, COMPLETO
da £3.135,38
da £3.135,38
# 1
MPN: 5R13-40110-AA
GRUPPO DECKLID, COMPLETO
Elimina S da (V) 501506
da £4.707,00
da £4.707,00
# 1
MPN: 5R13-40110-BB
GRUPPO DECKLID, COMPLETO - CANADA
Elimina S da (V) 501506
# 2
MPN: 1R12-830005-AF
FINITURA COPERCHIO BAULE, CROMATO LUCIDO
Fino a (V) 501285. Utilizza 1x 4R12-830005-AA e 1x 4G43-407A74-BB
# 2
MPN: 1R12-834650-AC
FINITURA COPERCHIO BAULE, CROMO SATINATO
Fino a (V) 501285
# 2
MPN: 4R12-830005-AA
FINITURA COPERCHIO BAULE, CROMATO LUCIDO
Da (V) 501286
da £2.096,64
da £2.096,64
# 2
MPN: 4R12-834650-AA
FINITURA COPERCHIO BAULE, CROMO SATINATO
Da (V) 501286
# 2
MPN: 5R13-13550-AB
FINITURA COPERCHIO BAULE
Elimina S da (V) 501506
da £2.900,04
da £2.900,04
# -
-
GUARNIZIONE, FINITURA, COPERCHIO DEL BAULE
Elimina S da (V) 501506
# -
-
STRISCIA IN SCHIUMA, ANTIRATTILE
Elimina S da (V) 501506
# -
-
VITE, M6X19 QUADRO HD, ATTACCO FINITORE
Elimina S da (V) 501506
# -
-
DADO, FLG, M6, ATTACCO FINITURA
Elimina S da (V) 501506
# -
-
Rondella, M6X18 diametro esterno
Elimina S da (V) 501506
# -
-
NASTRO, DOPPIO LATO, ATTACCO FINITORE
Elimina S da (V) 501506
# 3
MPN: 1R12-670814-AF
GRUPPO CERNIERA COPERCHIO PONTE DESTRO
da £168,07
da £168,07
# 4
MPN: 1R12-670815-AF
GRUPPO CERNIERA, COPERCHIO COPERTA, SX
da £168,07
da £168,07
# 5
MPN: 1R12-670313-AB
RINFORZO CERNIERA COPERCHIO
da £16,80
da £16,80
# 6
MPN: 700238
VITE, M6X20
# 7
MPN: 699638
RIVETTO
da £0,47
da £0,47
# 8
MPN: 697517
Rondella, PIASTRA, 6.4X19
# 9
MPN: 697122
DADO, NYLOC, M6
da £0,47
da £0,47
# 10
MPN: 1R12-674744-AB
PIASTRA PERNO, CERNIERA COPERCHIO COPERTA
# 11
MPN: 700013
RIVETTO
da £2,39
da £2,39
# 12
MPN: 1R12-670813-AB
PUNTA A GAS, COPERCHIO DEL PONTE
da £37,99
da £37,99
# 13
MPN: 1R12-640101-AA
PERNO A SFERA
da £3,37
da £3,37
# 14
MPN: 1R12-674296-AA
STAFFA, PUNTA A GAS, COPERCHIO DEL PONTE, DESTRA
da £25,66
da £25,66
# 14
MPN: 1R12-674297-AA
STAFFA PUNTA A GAS COPERCHIO COPERTA SX
da £25,66
da £25,66
# 15
MPN: 1R12-671706-AB
PIASTRA FISSAGGIO STAFFA PUNTA GAS SX
da £12,52
da £12,52
# 15
MPN: 1R12-671707-AB
PIASTRA FISSAGGIO STAFFA PUNTA GAS DESTRO
da £12,48
da £12,48
# 16
MPN: 700237
Rondella, PIASTRA, 6.4X19
da £0,67
da £0,67
# 17
MPN: 697122
DADO, NYLOC, M6
da £0,47
da £0,47
# 18
MPN: 1R12-372679-AA
INTERRUTTORE RILASCIO COPERCHIO PONTE
Fino a (V) 501285
da £43,25
da £43,25
# 18
MPN: 4X43-32A50-AB
INTERRUTTORE RILASCIO COPERCHIO PONTE
Da (V) 501286
# 19
MPN: 1R12-671742-AB
STAFFA, INTERRUTTORE DI RILASCIO DEL COPERCHIO DEL PONTE
da £75,75
da £75,75
# 19
MPN: 5R13-17640-AA
STAFFA INTERRUTTORE DI RILASCIO COPERCHIO - VANQUISH S
Da (V) 501506 Fino a (V) 501948
da £11,80
da £11,80
# 20
MPN: 700241
VITE, M4X10 PAN TORX
# 21
MPN: 1R12-370506-AA
LAMPADA TARGA
da £53,50
da £53,50
# 22
MPN: 700055
VITE, M4X16 SKT BTN
da £1,38
da £1,38
# 23
MPN: 1R12-672641-AA
STAFFA, OMBRELLO
da £8,67
da £8,67
# 23a
MPN: 699302
GOMMINO
da £69,14
da £69,14
# 24
MPN: 700242
VITE TORX, M5X16 NERA
da £0,52
da £0,52
# 25
MPN: 1R12-67-10147
ATTUATORE, RILASCIO DEL COPERCHIO DEL PONTE
da £37,88
da £37,88
# 26
MPN: 697122
DADO, NYLOC, M6
da £0,47
da £0,47
# 27
MPN: 700236
Rondella, PIATTA, 6.4X12
da £0,47
da £0,47
# 28
MPN: 1R12-67-10149
CAVO, ALL'ATTUATORE
da £13,24
da £13,24
# 29
MPN: 1R12-222418-AD
STAFFA CHIUSURA COPERCHIO PONTE ATTUATORE
da £27,21
da £27,21
# 30
MPN: 700243
VITE, FORMAZIONE DEL FILETTO
da £0,94
da £0,94
# 31
MPN: 1R12-222628-AA
PIASTRA PRIGIONIERO, STAFFA ATTUATORE
da £48,17
da £48,17
# 32
MPN: 1R12-672209-AD
CAVO, SBLOCCO MANUALE, COPERCHIO DEL PONTE
2 Più 2
da £115,69
da £115,69
# 32
MPN: 1R12-834795-AB
CAVO, SBLOCCO MANUALE, COPERCHIO DEL PONTE
2 Più 0
da £114,66
da £114,66
# 33
MPN: 1R12-222194-AG
STAFFA CHIUSURA COPERCHIO PONTE
da £56,71
da £56,71
# 33
MPN: 5R13-43200-AA
STAFFA CHIUSURA COPERCHIO PONTE - CANADA
Elimina S da (V) 501506
# 34
MPN: 1R12-67-10148
CHIUSURA, TRONCO
da £1.472,30
da £1.472,30
# 35
MPN: 1R12-222195-AA
PIASTRA PERNO, STAFFA DI CHIUSURA DEL COPERCHIO DEL PONTE
da £12,29
da £12,29
# -
-
Rondella, M6, diametro esterno GRANDE
Utilizzati come distanziali per la serratura
# 36
MPN: 697122
DADO, NYLOC, M6
da £0,47
da £0,47
# 37
MPN: 700236
Rondella, PIASTRA, 6,4X12
da £0,47
da £0,47
# 38
MPN: 700238
VITE, M6X20
# 39
MPN: 700244
Rondella, PIASTRA, 6.4X19
# 40
MPN: 1R12-672657-AC
STAFFA TRIANGOLO DI AVVERTIMENTO
da £116,00
da £116,00
# 41
MPN: 700242
VITE TORX, M5X16 NERA
da £0,52
da £0,52
# 42
MPN: 40-85336
TRIANGOLO DI SEGNALAZIONE
# 42
MPN: 40-85857
TRIANGOLO DI SEGNALAZIONE
da £17,64
da £17,64
# 43
MPN: 700271
RIVETTO
da £0,55
da £0,55
# 44
MPN: 1R12-672417-AC
GRUPPO RISCONTRO, COPERCHIO DEL PONTE
da £91,32
da £91,32
# 45
MPN: 1R12-833768-AB
PIASTRA DI COPERTURA, SERRATURA DEL BAGAGLIAIO
da £78,30
da £78,30
# -
-
VITE, FLG, M6X20
# -
-
RIVETTO 3.2X8.3 ALLUMINIO
# -
-
Rondella, M4X9X0.8
# -
-
ADESIVO, ANTIFLUTTER
# 46
MPN: 83-123578-AA
STAFFA, OMBRELLO
da £2,06
da £2,06
# 47
MPN: 1R12-674331-AA
STAFFA, SBLOCCO MANUALE, COPERCHIO PONTE
da £12,68
da £12,68
# 48
MPN: 700163
RIVETTO
da £0,93
da £0,93
# -
-
CLIP TUBO, AUTOADESIVA
# 49
MPN: 1R12-770120-AB
SIGILLO, TRONCO
da £185,43
da £185,43
# 50
MPN: 1X43-16C618-AC
TAMPONE COPERCHIO BAULE
# -
-
OMBRELLO, VANQUISH
# 51
MPN: 1R83-5443526-AB
ETICHETTA DI EMERGENZA, COPERCHIO DEL PONTE
# 52
MPN: 1R12-835157-AB
FERMO, SGANCIO DI EMERGENZA STIVALE
da £6,70
da £6,70
# 53
MPN: 699969
RIVETTO R-LOK
# -
-
CLIP/FASCETTA, CAVO DI RILASCIO DEL COFANO AL TUBO PAS
# -
-
INTERRUTTORE STIVALE AJAR
# -
-
TAPPO FORO CAVO SBLOCCO BAGAGLIAIO
# 54
MPN: 1R12-673964-AA
SPESSORE, CERNIERA COPERCHIO
da £3,01
da £3,01
# 55
MPN: 700242
VITE, M5X16 PANNELLO TORX
da £0,52
da £0,52
# 56
MPN: 1R12-744197-AA
DISTANZIATORE
da £1,50
da £1,50
# 57
MPN: 699305
VITE, M6X20 SKT BTN HD
da £0,47
da £0,47
# 58
MPN: 697517
Rondella, M6, diametro esterno GRANDE
# 59
MPN: 700013
RIVETTO OVALE IN ACCIAIO
da £2,39
da £2,39
# 60
MPN: 700611
RIVETTO POP, SIGILLATO
# -
-
GRUPPO PIASTRA DI SUPPORTO, TARGA POSTERIORE
Federale
# -
-
GRUPPO PIASTRA DI SUPPORTO, TARGA POSTERIORE
Giappone
# -
-
RIVETTO POP, 1/8X 5/16
Giappone
# -
-
VITE, FLG, M6X12
# -
-
RETE DI CARICO, BAGAGLIAIO
# -
-
VITE, NO.8X19
-part-diagram-7.2a.webp "ASTON MARTIN VANQUISH (2003) ACCESSORI PER IL CORPO DIAGRAMMA DELLE PARTI")
-part-diagram-7.2b.webp "ASTON MARTIN VANQUISH (2003) ACCESSORI PER IL CORPO DIAGRAMMA DELLE PARTI")
-part-diagram-7.3a.webp "ASTON MARTIN VANQUISH (2003) PARAURTI ANTERIORE E GREMBIULE DIAGRAMMA DELLE PARTI")
-part-diagram-7.3b.webp "ASTON MARTIN VANQUISH (2003) PARAURTI POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-7.4a.webp "ASTON MARTIN VANQUISH (2003) VETRO E FINITURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.4b.webp "ASTON MARTIN VANQUISH (2003) VETRI E TELAI DELLE PORTE DIAGRAMMA DELLE PARTI")
-part-diagram-7.5a.webp "ASTON MARTIN VANQUISH (2003) FASCIA E FINITURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.5b.webp "ASTON MARTIN VANQUISH (2003) FASCIA E FINITURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.6a.webp "ASTON MARTIN VANQUISH (2003) CONSOLE CENTRALE E RIVESTIMENTO, FINO AL VIN 501948 DIAGRAMMA DELLE PARTI")
-part-diagram-7.6a1.webp "ASTON MARTIN VANQUISH (2003) CONSOLE CENTRALE E FINITURE, VIN 501949 ACCESO DIAGRAMMA DELLE PARTI")
-part-diagram-7.6b.webp "ASTON MARTIN VANQUISH (2003) RIVESTIMENTI E RACCORDI PER PORTE DIAGRAMMA DELLE PARTI")
-part-diagram-7.6c.webp "ASTON MARTIN VANQUISH (2003) RIVESTIMENTO SUPERIORE E RIVESTIMENTO DEL TETTO DIAGRAMMA DELLE PARTI")
-part-diagram-7.6d1.webp "ASTON MARTIN VANQUISH (2003) RIVESTIMENTO POSTERIORE, 2+0 DIAGRAMMA DELLE PARTI")
-part-diagram-7.6d2.webp "ASTON MARTIN VANQUISH (2003) RIVESTIMENTO POSTERIORE, 2+2 DIAGRAMMA DELLE PARTI")
-part-diagram-7.7a.webp "ASTON MARTIN VANQUISH (2003) SEDILI ANTERIORI E CINTURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.7b1a.webp "ASTON MARTIN VANQUISH (2003) SEDILI POSTERIORI, FINO A VIN 500515 + 500522-525 DIAGRAMMA DELLE PARTI")
-part-diagram-7.7b1b.webp "ASTON MARTIN VANQUISH (2003) SEDILI POSTERIORI, VIN 500516-21 + 526 IN POI DIAGRAMMA DELLE PARTI")
-part-diagram-7.7b2.webp "ASTON MARTIN VANQUISH (2003) CINTURE DI SICUREZZA POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-7.8a.webp "ASTON MARTIN VANQUISH (2003) ASSORBIMENTO DEL SUONO DIAGRAMMA DELLE PARTI")
-part-diagram-7.8b.webp "ASTON MARTIN VANQUISH (2003) TAPPETI DIAGRAMMA DELLE PARTI")
-part-diagram-7.8c.webp "ASTON MARTIN VANQUISH (2003) RIVESTIMENTO E TAPPETINI PER BAGAGLIAIO DIAGRAMMA DELLE PARTI")
-part-diagram-7.8d1.webp "ASTON MARTIN VANQUISH (2003) DEFLETTORI E SCUDI DI CALORE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8d2.webp "ASTON MARTIN VANQUISH (2003) DEFLETTORI E SCUDI DI CALORE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8d3.webp "ASTON MARTIN VANQUISH (2003) DEFLETTORI E SCUDI DI CALORE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8d4.webp "ASTON MARTIN VANQUISH (2003) DEFLETTORI E SCUDI DI CALORE DIAGRAMMA DELLE PARTI")
-part-diagram-8.1.webp "ASTON MARTIN VANQUISH (2003) INSTALLAZIONE NEL VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-8.2.webp "ASTON MARTIN VANQUISH (2003) INSTALLAZIONE INTERNA DIAGRAMMA DELLE PARTI")
-part-diagram-8.3.webp "ASTON MARTIN VANQUISH (2003) MODULI DI CONTROLLO DIAGRAMMA DELLE PARTI")
-part-diagram-9.1.webp "ASTON MARTIN VANQUISH (2003) VARIE DIAGRAMMA DELLE PARTI")
-part-diagram-1.1.webp "ASTON MARTIN VANQUISH (2003) BLOCCO CILINDRO DIAGRAMMA DELLE PARTI")
-part-diagram-1.2.webp "ASTON MARTIN VANQUISH (2003) ALBERO MOTORE, PISTONI E ASTE DIAGRAMMA DELLE PARTI")
-part-diagram-1.3.webp "ASTON MARTIN VANQUISH (2003) TESTE DEI CILINDRI DIAGRAMMA DELLE PARTI")
-part-diagram-1.4a.webp "ASTON MARTIN VANQUISH (2003) COPERTURA ANTERIORE, CATENE E RUOTE DENTATE DIAGRAMMA DELLE PARTI")
-part-diagram-1.4b.webp "ASTON MARTIN VANQUISH (2003) CINGHIE DI TRASMISSIONE, TENDITORI E PULEGGE DIAGRAMMA DELLE PARTI")
-part-diagram-1.5.webp "ASTON MARTIN VANQUISH (2003) POMPA E COPPA DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-1.6.webp "ASTON MARTIN VANQUISH (2003) SISTEMA DI RAFFREDDAMENTO DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-1.7a.webp "ASTON MARTIN VANQUISH (2003) SISTEMA DI RAFFREDDAMENTO AD ACQUA DIAGRAMMA DELLE PARTI")
-part-diagram-1.7b.webp "ASTON MARTIN VANQUISH (2003) COFANO DELLA VENTOLA DI RAFFREDDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-1.8.webp "ASTON MARTIN VANQUISH (2003) SUPPORTI DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-1.9.webp "ASTON MARTIN VANQUISH (2003) COMPONENTI ELETTRICI DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-2.1a.webp "ASTON MARTIN VANQUISH (2003) COLLETTORI DI ASPIRAZIONE E FARFALLE DIAGRAMMA DELLE PARTI")
-part-diagram-2.1b.webp "ASTON MARTIN VANQUISH (2003) ~FILTRI DELL'ARIA E SENSORI MAF DIAGRAMMA DELLE PARTI")
-part-diagram-2.2.webp "ASTON MARTIN VANQUISH (2003) RAIL E INIETTORI CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-2.3.webp "ASTON MARTIN VANQUISH (2003) SISTEMA DI EMISSIONE EVAPORATIVA DIAGRAMMA DELLE PARTI")
-part-diagram-2.4.webp "ASTON MARTIN VANQUISH (2003) SISTEMA DI ASPIRAZIONE, MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-2.5a.webp "ASTON MARTIN VANQUISH (2003) TUBO DI RIEMPIMENTO CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-2.5b.webp "ASTON MARTIN VANQUISH (2003) SERBATOIO DI CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-2.6a.webp "ASTON MARTIN VANQUISH (2003) TUBI DEL CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-2.6b.webp "ASTON MARTIN VANQUISH (2003) TUBI DEL CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-2.7.webp "ASTON MARTIN VANQUISH (2003) IMPIANTO DI SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-2.8.webp "ASTON MARTIN VANQUISH (2003) SISTEMA DI BYPASS DELLO SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-3.1.webp "ASTON MARTIN VANQUISH (2003) CAMBIO E FRIZIONE ASM DIAGRAMMA DELLE PARTI")
-part-diagram-3.2a.webp "ASTON MARTIN VANQUISH (2003) TRASMISSIONE DEL RAFFREDDAMENTO DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-3.2b.webp "ASTON MARTIN VANQUISH (2003) ASSALE DI RAFFREDDAMENTO DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-3.3.webp "ASTON MARTIN VANQUISH (2003) SISTEMA IDRAULICO ASM DIAGRAMMA DELLE PARTI")
-part-diagram-3.4.webp "ASTON MARTIN VANQUISH (2003) GRUPPO DIFFERENZIALE, TRASMISSIONE E ALBERI CARDANICI DIAGRAMMA DELLE PARTI")
-part-diagram-4.1.webp "ASTON MARTIN VANQUISH (2003) SOSPENSIONI ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-4.2.webp "ASTON MARTIN VANQUISH (2003) SOSPENSIONE POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-4.3.webp "ASTON MARTIN VANQUISH (2003) PIANTONE DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-4.4.webp "ASTON MARTIN VANQUISH (2003) SERVOSTERZO DIAGRAMMA DELLE PARTI")
-part-diagram-5.1.webp "ASTON MARTIN VANQUISH (2003) SERVOFRENO E MODULATORE DIAGRAMMA DELLE PARTI")
-part-diagram-5.2.webp "ASTON MARTIN VANQUISH (2003) FRENI ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-5.3.webp "ASTON MARTIN VANQUISH (2003) FRENI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-5.4.webp "ASTON MARTIN VANQUISH (2003) FRENO A MANO DIAGRAMMA DELLE PARTI")
-part-diagram-5.5.webp "ASTON MARTIN VANQUISH (2003) INGRANAGGIO A PEDALE DIAGRAMMA DELLE PARTI")
-part-diagram-5.6.webp "ASTON MARTIN VANQUISH (2003) RUOTE E PNEUMATICI DIAGRAMMA DELLE PARTI")
-part-diagram-6.1a.webp "ASTON MARTIN VANQUISH (2003) LAMPADE PER ESTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-6.1b.webp "ASTON MARTIN VANQUISH (2003) LAMPADE E LAMPADINE PER INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-6.2.webp "ASTON MARTIN VANQUISH (2003) LAVAVETRI DIAGRAMMA DELLE PARTI")
-part-diagram-6.3.webp "ASTON MARTIN VANQUISH (2003) TERGICRISTALLI DIAGRAMMA DELLE PARTI")
-part-diagram-6.4.webp "ASTON MARTIN VANQUISH (2003) COMPONENTI DEL SOTTOCOFANO DIAGRAMMA DELLE PARTI")
-part-diagram-6.5a.webp "ASTON MARTIN VANQUISH (2003) MODULI DI CONTROLLO ELETTRONICO DIAGRAMMA DELLE PARTI")
-part-diagram-6.5b.webp "ASTON MARTIN VANQUISH (2003) MODULI DI CONTROLLO ELETTRONICO DIAGRAMMA DELLE PARTI")
-part-diagram-6.5c.webp "ASTON MARTIN VANQUISH (2003) MODULI DI CONTROLLO ELETTRONICO DIAGRAMMA DELLE PARTI")
-part-diagram-6.6a.webp "ASTON MARTIN VANQUISH (2003) STRUMENTI E CONTROLLI DIAGRAMMA DELLE PARTI")
-part-diagram-6.6a1.webp "ASTON MARTIN VANQUISH (2003) STRUMENTI E CONTROLLI, 06MY VIN 501949 ACCESO DIAGRAMMA DELLE PARTI")
-part-diagram-6.6b1.webp "ASTON MARTIN VANQUISH (2003) INTRATTENIMENTO IN AUTO DIAGRAMMA DELLE PARTI")
-part-diagram-6.6b2.webp "ASTON MARTIN VANQUISH (2003) INTRATTENIMENTO IN AUTO DIAGRAMMA DELLE PARTI")
-part-diagram-6.7a.webp "ASTON MARTIN VANQUISH (2003) BATTERIA E CAVI DIAGRAMMA DELLE PARTI")
-part-diagram-6.7b.webp "ASTON MARTIN VANQUISH (2003) BATTERIA E CAVI DIAGRAMMA DELLE PARTI")
-part-diagram-6.7c.webp "ASTON MARTIN VANQUISH (2003) BATTERIA E CAVI DIAGRAMMA DELLE PARTI")
-part-diagram-6.8a.webp "ASTON MARTIN VANQUISH (2003) RELÈ DIAGRAMMA DELLE PARTI")
-part-diagram-6.8b.webp "ASTON MARTIN VANQUISH (2003) FUSIBILI DIAGRAMMA DELLE PARTI")
-part-diagram-6.9.webp "ASTON MARTIN VANQUISH (2003) IMBRACATURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.1a1.webp "ASTON MARTIN VANQUISH (2003) STRUTTURA DEL CORPO DIAGRAMMA DELLE PARTI")
-part-diagram-7.1a2.webp "ASTON MARTIN VANQUISH (2003) STRUTTURA DI SUPPORTO DEL CORPO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-7.1a3.webp "ASTON MARTIN VANQUISH (2003) UNDERBODY1 DIAGRAMMA DELLE PARTI")
-part-diagram-7.1a3.1.webp "ASTON MARTIN VANQUISH (2003) UNDERBODY2 DIAGRAMMA DELLE PARTI")
-part-diagram-7.1b.webp "ASTON MARTIN VANQUISH (2003) STRUTTURA AD IMPATTO FRONTALE DIAGRAMMA DELLE PARTI")
-part-diagram-7.1c.webp "ASTON MARTIN VANQUISH (2003) MECCANISMO SPORTELLO CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-7.1d.webp "ASTON MARTIN VANQUISH (2003) PORTE DIAGRAMMA DELLE PARTI")
-part-diagram-7.1e.webp "ASTON MARTIN VANQUISH (2003) MECCANISMO DI CHIUSURA DELLA PORTA DIAGRAMMA DELLE PARTI")
-part-diagram-7.1f.webp "ASTON MARTIN VANQUISH (2003) COFANO DIAGRAMMA DELLE PARTI")
-part-diagram-7.1g.webp "ASTON MARTIN VANQUISH (2003) ALI ANTERIORI DIAGRAMMA DELLE PARTI")
