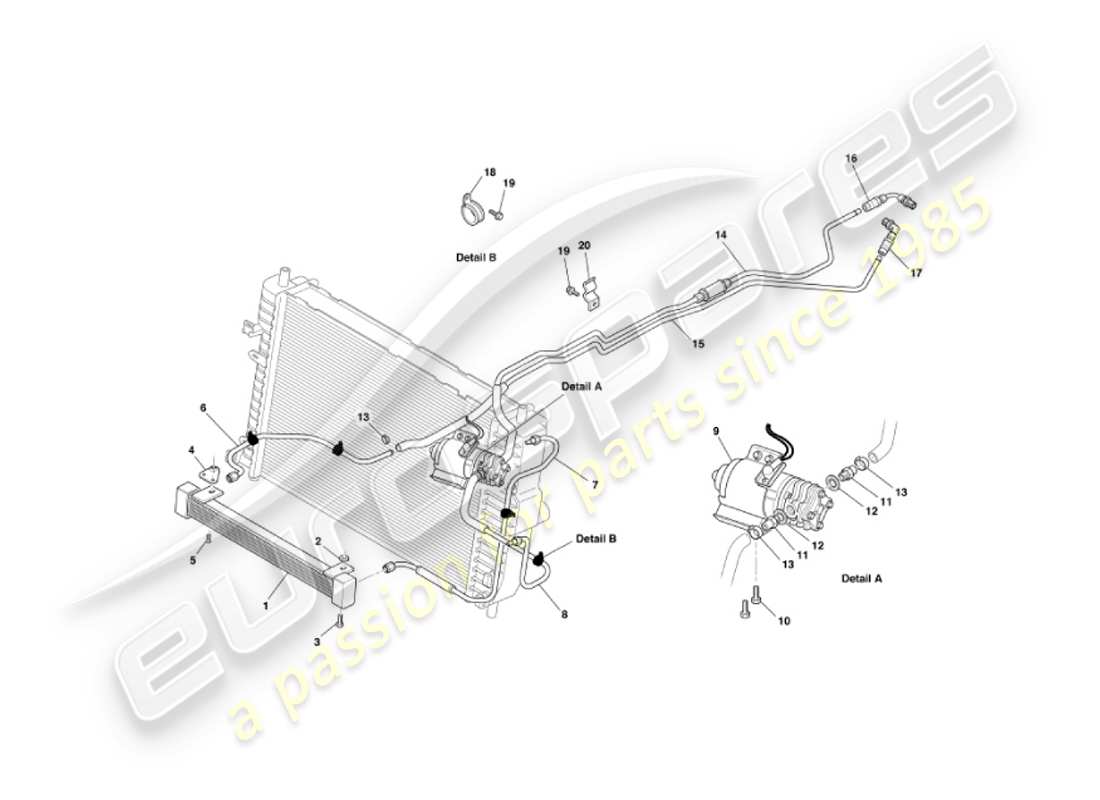

3.2A - Trasmissione del raffreddamento dell'olio
Aston Martin Vanquish (2003) Oil Cooling Transmission Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 1
MPN: 1R12-442060-AA
MATRICE, RADIATORE OLIO, TRASMISSIONE
da £1.270,81
da £1.270,81
# 1
MPN: 1R12-445721-AA
RAFFREDDATORE, TRASMISSIONE
Auto del Medio Oriente
da £1.170,19
da £1.170,19
# 1
MPN: 5R13-7A095-AA
GRUPPO RAFFREDDATORE, DIFF E TRASMISSIONE
Elimina S da (V) 501506
da £1.859,41
da £1.859,41
# 2
MPN: 700150
Rondella, PIASTRA, M8
da £0,51
da £0,51
# 3
MPN: 700144
BULLONE, FLG, M8X20
da £5,65
da £5,65
# 4
MPN: 1R12-442810-AA
STAFFA MONTAGGIO RADIATORE TRASMISSIONE
da £19,01
da £19,01
# 5
MPN: 699848
VITE, CSK, M6X25
da £0,47
da £0,47
# 6
MPN: 1R12-441997-AF
GRUPPO TUBO, MATRICE A INGRANAGGIO, (RITORNO)
da £463,82
da £463,82
# 6
MPN: 1R12-415723-AA
TUBO, RADIATORE DI TRASMISSIONE AL TUBO DI RITORNO
Auto del Medio Oriente
# 7
MPN: 1R12-444763-AA
GRUPPO TUBO, GRUPPO RADIATORE, (SUPERIORE) A MATRICE
da £52,40
da £52,40
# 7
MPN: 1R12-441996-AF
GRUPPO TUBO, PACCO RADIATORE, (SUPERIORE) A MATRICE
Parte inferiore dell'articolo 7
da £85,90
da £85,90
# -
-
CLIP, TUBO SU TUBO
Parte inferiore dell'articolo 7
# -
-
TUBO DAL RADIATORE AL RAFFREDDATORE DELLA TRASMISSIONE
Auto del Medio Oriente
# 8
MPN: 1R12-441995-AE
GRUPPO TUBO, POMPA A PACCO RAD, (INFERIORE)
da £206,23
da £206,23
# 9
MPN: 32-122742-AA
POMPA OLIO, RAFFREDDAMENTO TRASMISSIONE
da £766,93
da £766,93
# 10
MPN: 700126
VITE, FLG, M6X20
da £1,77
da £1,77
# 11
MPN: 1R12-442890-AB
CODA TUBO, MASCHIO, M14X1.5
da £25,99
da £25,99
# 12
MPN: 1R12-442891-AA
SIGILLO DOWTY, M14
da £1,07
da £1,07
# 13
MPN: 699094
CLIP, TUBO, CARICATO A MOLLA
da £4,39
da £4,39
# 14
MPN: 1R12-441994-AG
GRUPPO TUBO, DALLA SCATOLA INGRANAGGIO ALLA POMPA (ASPIRAZIONE)
da £380,34
da £380,34
# 15
MPN: 1R12-442719-AG
GRUPPO TUBO, GIUNTO ALLA SCATOLA INGRANAGGIO
da £401,87
da £401,87
# 16
MPN: 1R12-442861-AA
GRUPPO CONNESSIONE RAPIDA, ASPIRAZIONE CAMBIO
# 17
MPN: 1R12-442862-AA
GRUPPO COLLEGAMENTO RAPIDO, RITORNO DEL CAMBIO
# 18
MPN: 694891
CLIP P
da £2,31
da £2,31
# 19
MPN: 700250
VITE, FLG, M6X16
# 20
MPN: 1R12-443287-AA
STAFFA TUBI RAFFREDDATORE ALLA COPPA
da £83,50
da £83,50
# -
-
BULLONE STAFFA CORPO VALVOLA
# -
-
VITE, FLG, M8X20
# -
-
TUBO DI TRASPORTO, RAFFREDDATORE (ALIMENTAZIONE) ALLA POMPA
Elimina S da (V) 501506
# -
-
TUBO DI TRASPORTO, RAFFREDDATORE (RITORNO) AL GIUNTO
Elimina S da (V) 501506
# -
-
CONNETTORE MASCHIO-MASCHIO, M14X1.5 / 6 JIC
Elimina S da (V) 501506
