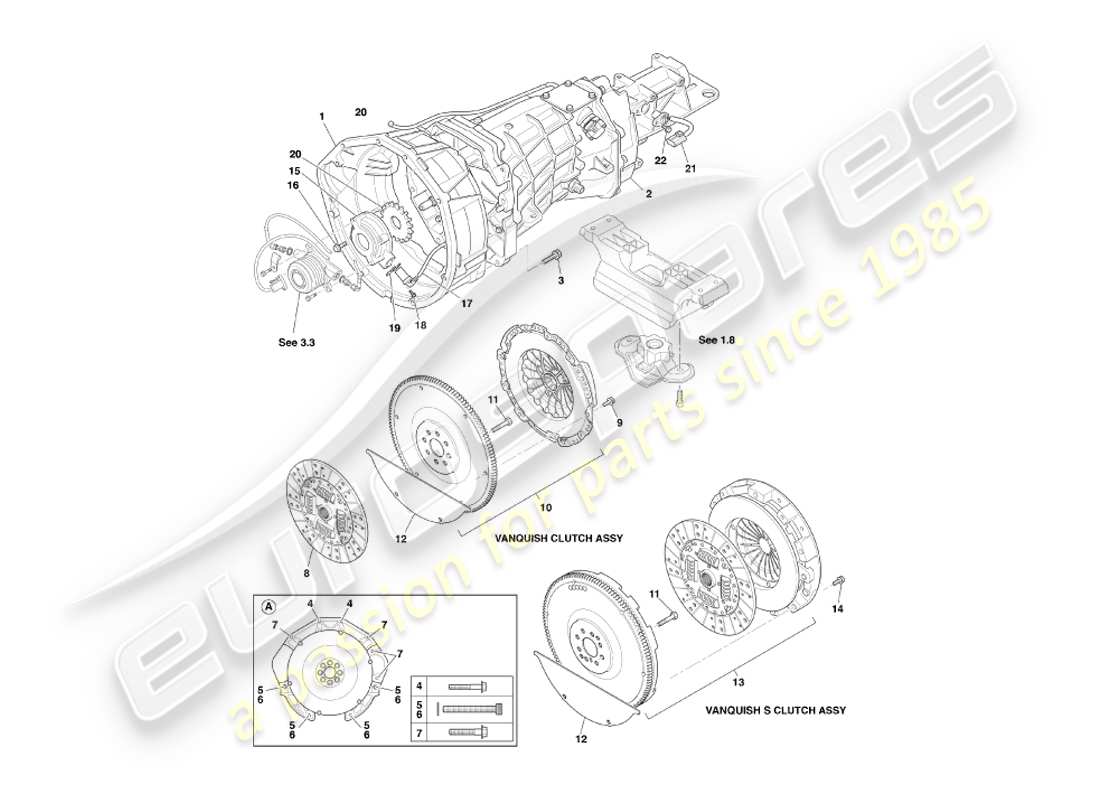

3.1 - Cambio e frizione ASM
Aston Martin Vanquish (2003) ASM Gearbox & Clutch Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# -
MPN: 1R12-41-10330
CAMBIO 6 VELOCITÀ, A SECCO
# -
MPN: 1R13-7003-EA
GRUPPO 6 VELOCITÀ TREMEC ASM T56
# -
MPN: 4R13-7003-FA
GRUPPO 6 VELOCITÀ TREMEC ASM T56
Elimina S da (V) 501506
# 1
MPN: 1R12-41-10176
ALLOGGIAMENTO FRIZIONE
da £1.775,08
da £1.775,08
# 1
MPN: 091476
VELOCITÀ DEL CAMBIO 6
# 2
MPN: 41-121996-AA
GRUPPO TRASMISSIONE, VELOCITÀ 6, MANUALE
# 3
MPN: 697782
BULLONE, FLG, M10X30
Trasmissione alla campana
# 4
MPN: 702338
BULLONE, FLG
# 5
MPN: 698921
BULLONE, TAPPO SKT, M10X90
da £1,55
da £1,55
# 6
MPN: 698879
Rondella
da £0,47
da £0,47
# 7
MPN: 697821
BULLONE, FLG, M10X40
2 per motorino di avviamento
# -
-
GRUPPO FRIZIONE, COMPRENDE ARTICOLI 8 - 10
Utilizza l'elemento 13
# 8
-
GRUPPO PIASTRA CONDUTTA, FRIZIONE
Utilizza l'elemento 13
# 9
MPN: 701420
VITE M8X20, PREMERE, PIASTRA SUL VOLANO
Elimina fino a (V) 501505
# -
-
Rondella, SERRATURA, M8
Elimina fino a (V) 501505
# 10
-
GRUPPO VOLANO E FRIZIONE, BILANCIATO
Utilizza l'elemento 13
# 11
MPN: 697786
BULLONE, M10X30
SOSTITUIRE SEMPRE. NON RIUTILIZZARE. Dal volano all'albero motore
da £7,71
da £7,71
Questa parte sostituisce il numero di parte 697786-PK
# -
-
PERNO DI GRANO
# 12
MPN: 42-122008-AA
PIASTRA COPERTURA MOTORE POSTERIORE
da £44,26
da £44,26
# 13
MPN: 1R12-11-10474
COPERCHIO FRIZIONE, PIATTO CONDOTTO E VOLANO GRUPPO
Elimina S da (V) 501506
da £4.386,91
da £4.386,91
# 14
MPN: 702338
VITE, FLG, M10X55, PREMERE PIASTRA SUL VOLANO
Elimina S da (V) 501506
# 15
MPN: 1R12-41-10198
ADATTATORE UNITÀ CSC
# 16
MPN: 700126
BULLONE, M6X20
da £1,77
da £1,77
# 17
MPN: 1R12-41-10199
SENSORE VELOCITÀ ALBERO DI ENTRATA
da £142,13
da £142,13
# 18
MPN: 700674
BULLONE, M6X15
# 19
MPN: 700675
CLIP FISSAGGIO SENSORE
# 20
MPN: 1R12-41-10200
RUOTA TONALE
da £686,20
da £686,20
# 21
MPN: 1R12-41-10709
SENSORE VELOCITÀ ALBERO DI USCITA
da £479,47
da £479,47
# 22
MPN: 700674
BULLONE, M6X15
# -
-
BULLONE DELLA PIASTRA H ALLA SCATOLA INGRANAGGIO
# -
-
PARAOLIO, ALBERO DI ENTRATA
# -
-
PARAOLIO, ALBERO DI CODA
# -
-
CORPO PRINCIPALE, GRUPPO SENSORE PLCD, (POSIZIONE MARCIA)
# -
-
GUARNIZIONE MODIFICATA SENSORE CAMBIO
# -
-
BULLONE, M6X16
# -
-
LUBRIFICANTE CAMBIO MANUALE TEXACO 1863
# -
-
STAFFA SENSORE POSIZIONE FRIZIONE
# -
-
TAPPO DI CHIUSURA, SCATOLA INGRANAGGIO
# -
-
TUBO, SFIATO, TRASMISSIONE
