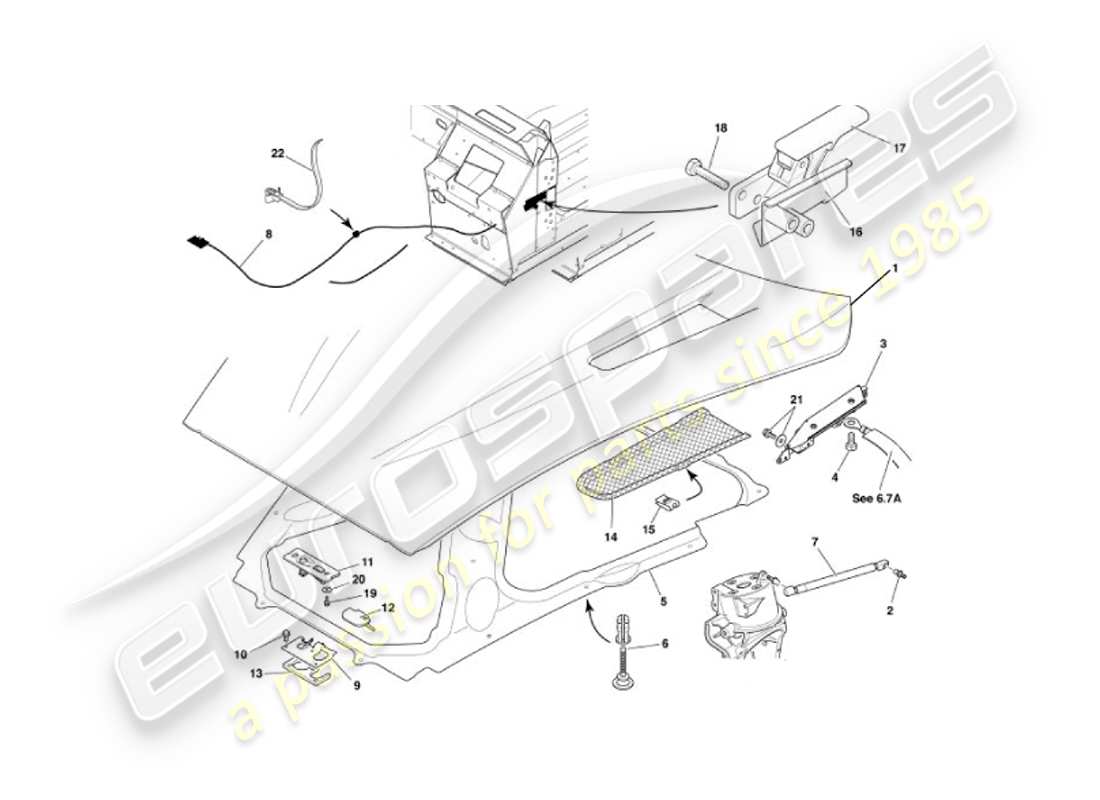

7.1F - COFANO
Aston Martin Vanquish (2002) Bonnet Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 1
MPN: 1R12-641163-AD
COFANO COMPLETO COMPLETO
da £5.280,79
da £5.280,79
# 2
MPN: 1R12-640101-AA
PERNO A SFERA
da £3,28
da £3,28
# 3
MPN: 1R12-641072-AD
GRUPPO CERNIERA, COFANO, DESTRA
da £176,80
da £176,80
# 3
MPN: 1R12-641073-AD
GRUPPO CERNIERA COFANO SX
da £176,80
da £176,80
# 4
MPN: 701451
GRUPPO VITE E Rondella , M8X25
Cerniere del cofano
# 5
MPN: 1R12-640299-AC
RIVESTIMENTO, COFANO
da £862,17
da £862,17
# -
-
VITE, NO.8 X 3/8
# -
-
Rondella, M5X12.5X1
# 6
MPN: 1R12-642790-AA
SCRIVETTO
da £0,47
da £0,47
# 7
MPN: 1R12-640784-AB
PUNTA A GAS, COFANO
da £61,23
da £61,23
# 8
MPN: 1R12-640316-AD
CAVO SBLOCCO COFANO
da £133,81
da £133,81
# -
-
Rondella, PIASTRA, 6.4X12
# 9
MPN: 1R12-64-10144
COFANO GRUPPO CHIUSURA
da £64,90
da £64,90
# 10
MPN: 699819
VITE, M6X25 SKT BTN
da £1,00
da £1,00
# 11
MPN: 1R12-64-10145
BATTENTE E CATTURA, COFANO
da £97,86
da £97,86
# 12
MPN: 1R12-642828-AA
LEVA DI SBLOCCO, FERMO DI SICUREZZA DEL COFANO
da £78,58
da £78,58
# -
-
Rondella PIATTA 6.4X19
# -
-
VITE, M6X20
# 13
MPN: 1R12-642132-AC
DISTANZIALE CHIUSURA DEL COFANO
da £97,33
da £97,33
# -
-
GUARNIZIONE, COFANO
# 14
MPN: 1R12-641198-AE
RETE, SFIATO COFANO, DESTRO
da £161,41
da £161,41
# 14
MPN: 1R12-641199-AE
RETE, SFIATO COFANO, SX
da £161,41
da £161,41
# 15
MPN: 700621
CLIP, SPRYCO, TIPO C
# 16
MPN: 1R12-643970-AB
MONTAGGIO, LEVA SBLOCCO COFANO
da £89,69
da £89,69
# 17
MPN: 1R12-64-10356
GRUPPO LEVA SBLOCCO COFANO
da £138,21
da £138,21
# 18
MPN: 1R12-834616-AA
VITE, M6X50, TAPPO SKT, ST STL
da £0,96
da £0,96
# -
-
Rondella, PIASTRA, 1/4
# 19
MPN: 700622
VITE, M6X20 SKT BTN
da £2,53
da £2,53
# 20
MPN: 697810
Rondella, M6X25, INOSSIDABILE NERA
# 21
MPN: 1R12-644421-AA
GRUPPO VITE E Rondella , M8X25, NERO
da £0,52
da £0,52
# 22
MPN: 700178
CINTURINO SBLOCCABILE
da £0,47
da £0,47
