1.9 - Componenti elettrici del motore
Aston Martin Vanquish (2002) Engine Electrical Components Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 1
MPN: 09-85122
Motorino di avviamento
# 2
MPN: 700213
BULLONE, FLG, M10X40
# 3
MPN: 4R13-10300-AA
GENERATORE
# 4
MPN: 1R12-09-10075
Staffa, generatore
# 4
MPN: 1R1E-10039-AC
Staffa, generatore
Elimina S da (V) 501506
# 5
MPN: 697759
SPINE, CAVO, 14.0X17.5
Staffa del generatore alla testata
# 6
MPN: 700981
BULLONE, FLG, M10X45
Staffa del generatore alla testata
da £3,45
da £3,45
# 7
MPN: 700139
BULLONE, M10X155
Generatore da staffare
da £23,02
da £23,02
# 8
MPN: W707197-S437
BULLONE E Rondella, M10X97.5
Generatore da staffare
# 9
MPN: 4R13-10C392-AA
GRUPPO SCUDO CALORE, GENERATORE
# 10
MPN: 07-85127
BOBINA DI ACCENSIONE E CUFFIA COMPLETA
da £101,83
da £101,83
# 11
-
PARAURTI, BOBINA DI ACCENSIONE E CUFFIA
Parte NSS dell'elemento 10
# -
-
IMBRACATURA DEL JUMPER
# -
-
CLIP PER SELLA
# 12
MPN: 07-85126
CANDELA
da £25,19
da £25,19

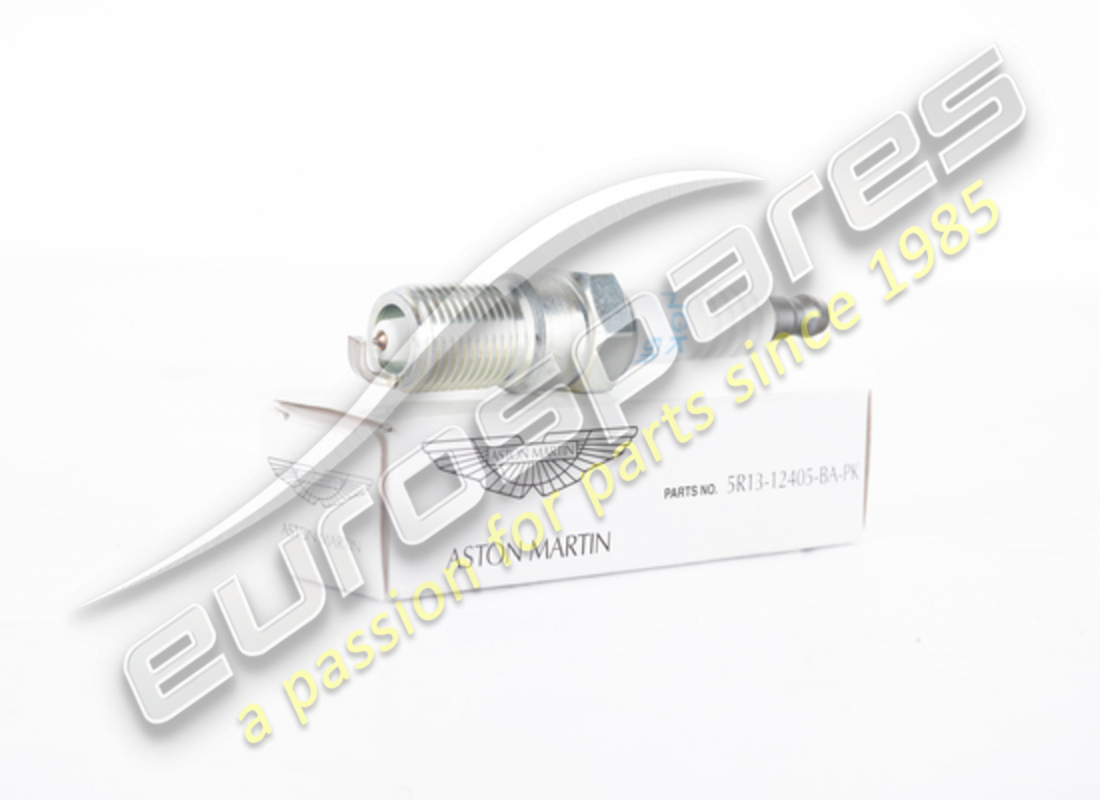

# 12
MPN: 5R13-12405-BA
CANDELA
Elimina S da (V) 501506
da £22,08
da £22,08
Questa parte sostituisce il numero di parte 5R13-12405-BA-PK
# 13
MPN: 1R12-370806-AA
CONDOTTO, SCUDO CALORE GENERATORE
da £39,11
da £39,11
# 14
MPN: 1R12-372293-AA
STAFFA CONDOTTO RAFFREDDAMENTO GENERATORE
# 15
MPN: 697168
CLIP, TUBO, AZIONAMENTO A VITE
da £2,04
da £2,04
# -
-
CINTURINO, ALTA TEMPERATURA
# 16
MPN: 700122
VITE, FLG, M6X25
# -
-
Rondella, PIASTRA, M6X18X0.9
# -
-
Rondella, SERRATURA, M8
# -
-
Noce, M8
# -
-
CLIP P, 45MM
# -
-
VITE, FLG, M6X16
# 17
MPN: 4R13-14A004-CA
GRUPPO STAFFA, MONTAGGIO CABLAGGIO
# 18
MPN: 4R13-14A004-BA
GRUPPO STAFFA, MONTAGGIO CABLAGGIO
# 19
MPN: 695394
CLIP, TUBO
Guida a destra
da £11,66
da £11,66
# 19
MPN: 699750
CLIP, TUBO
Guida a sinistra
da £1,77
da £1,77
# 20
MPN: 700126
VITE, FLG, M6X20
da £1,77
da £1,77
# 21
MPN: 699634
CLIP, TUBO
da £1,27
da £1,27
# 22
MPN: 07-85128
TAPPO, SOPPRESSIONE RADIO
# 22
MPN: 37-82033
PROTEZIONE DEL BORDO
da £0,47
da £0,47
