VALIDO FINO AL VIN 501948
-part-diagram-7.6a.webp)

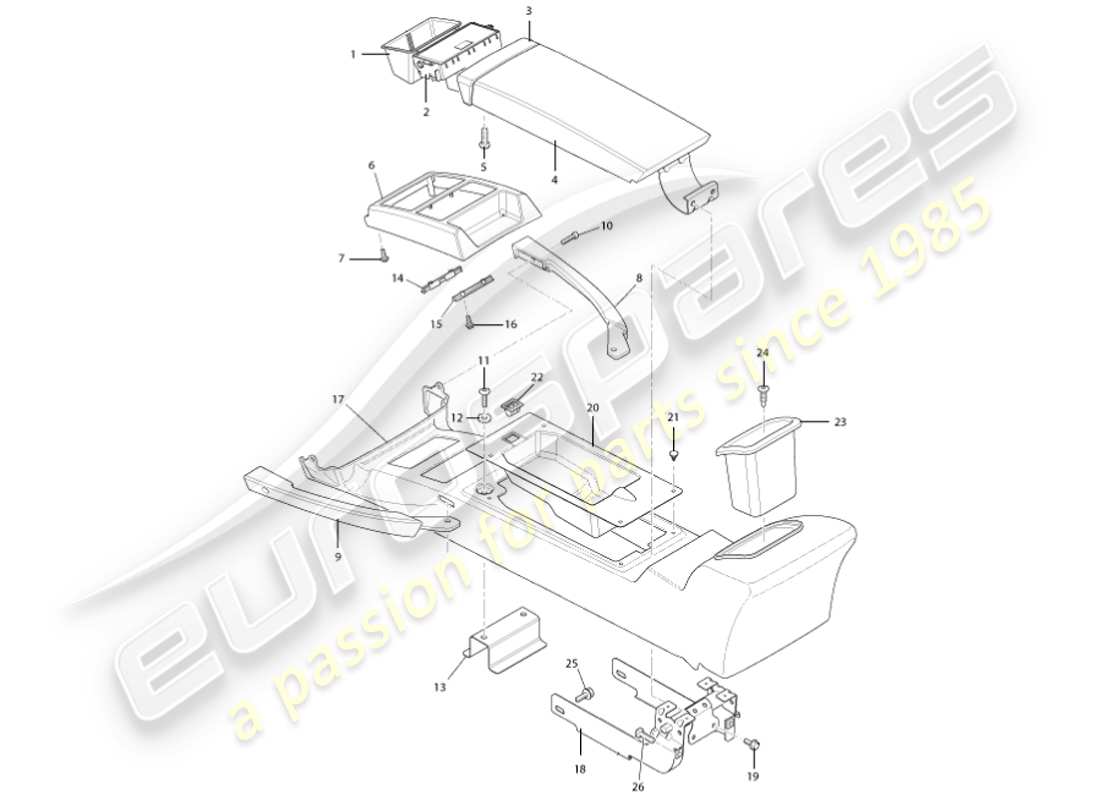

7.6A - Console centrale e finiture
Aston Martin Vanquish (2001) Centre Console & Trim Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 0
MPN: 1R12-830922-AGW
TUNNEL, GRUPPO CONSOLE
Fino a (V) 500515 + 500522-525
# 0
MPN: 1R12-833473-ABW
TUNNEL, GRUPPO CONSOLE, 2+0
Fino a (V) 500515 + 500522-525
# 0
MPN: 3R12-835560-AAW
TUNNEL, GRUPPO CONSOLE, (VASSOIO)
Da (V) 500516-21 + 526 fino a 500820
# 0
MPN: 3R12-835560-ABW
TUNNEL, GRUPPO CONSOLE, (VASSOIO)
(Chiusura magnetica) Da (V) 500821
# 0
MPN: 3R12-835621-AAW
TUNNEL, GRUPPO CONSOLE, (VASSOIO) 2+0
Da (V) 500516-21 + 526 fino a 500820
# 0
MPN: 3R12-833473-ABW
TUNNEL, GRUPPO CONSOLE, (VASSOIO) 2+0
(Chiusura magnetica) Da (V) 500821
# 0
MPN: 5R13-044J84-BAW
GRUPPO CONSOLE CENTRALE (2+2) FUMATORI
Elimina S da (V) 501506
# 0
MPN: 5R13-044J84-CAW
GRUPPO CONSOLE CENTRALE (2+2) PORTA BICCHIERI
Elimina S da (V) 501506
# 0
MPN: 5R13-044J84-AAW
GRUPPO CONSOLE CENTRALE (2+2) VASSOIO PORTAOGGETTI
Elimina S da (V) 501506
# 0
MPN: 5R13-044J84-EAW
GRUPPO CONSOLE CENTRALE (2+0) FUMATORI
Elimina S da (V) 501506
# 0
MPN: 5R13-044J84-FAW
GRUPPO CONSOLE CENTRALE (2+0) PORTA BICCHIERI
Elimina S da (V) 501506
# 0
MPN: 5R13-044J84-DAW
GRUPPO CONSOLE CENTRALE (2+0) VASSOIO PORTAOGGETTI
Elimina S da (V) 501506
# 0
MPN: 5R13-C04350-CAW
COMPLETO CONSOLE CENTRALE, VERNICIATO
Elimina S da (V) 501506 fino a 501948
# 0
MPN: 5R13-C04350-ABW
GRUPPO CONSOLE CENTRALE, RIFINITO
Elimina S da (V) 501506 fino a 501948
da £1.393,39
da £1.393,39
# 0
MPN: 6R13-C04350-AAW
GRUPPO CONSOLE CENTRALE, RIFINITO
06MY da (V) 501949
da £1.474,97
da £1.474,97
# 0
MPN: 4R12-836024-AAW
TUNNEL, GRUPPO CONSOLE, PORTA BICCHIERI
OPZIONALE
# 0
MPN: 4R12-836028-AAW
TUNNEL, GRUPPO CONSOLE, PORTA BICCHIERI 2+0
OPZIONALE
# 0
MPN: 4R12-836025-AAW
SUPPORTO BICCHIERE COMPLETO
OPZIONALE
da £480,09
da £480,09
# 0
MPN: 6R13-836022-AA
PORTABICCHIERI
06MY da (V) 501949
da £518,54
da £518,54
# 1
MPN: 1R12-835244-AA
ASSIEME VASSOIO PORTAOGGETTI
da £417,80
da £417,80
# -
-
FINITORE, VASSOIO PORTAOGGETTI SUPERIORE, DESTRO
06MY da (V) 501949
# -
-
FINITURA, VASSOIO PORTAOGGETTI SUPERIORE, SX
06MY da (V) 501949
# -
-
PANNELLO IN SCHIUMA, LATO RITORNO DEL VASSOIO PORTAOGGETTI, DESTRO
06MY da (V) 501949
# -
-
PANNELLO IN SCHIUMA, LATO RITORNO DEL VASSOIO PORTAOGGETTI, SX
06MY da (V) 501949
# 2
MPN: 1R12-834232-AA
CASSETTO CENERE
da £181,66
da £181,66
# -
-
COPERCHIO, POSACENERE
# -
-
VASSOIO INSERTO, NON FUMATORI
Fino a (V) 500515 + 500522-525
# 3
MPN: 1R12-831901-AD
MANIGLIA, COPERCHIO CONSOLE TUNNEL
Fino a (V) 500515 + 500522-525
da £173,56
da £173,56
# 3
MPN: 3R12-831901-AB
MANIGLIA, COPERCHIO CONSOLE TUNNEL
Da (V) 500516-21+526 fino a 500820
da £199,57
da £199,57
# 3
MPN: 3R12-835833-AA
MANIGLIA, COPERCHIO CONSOLE TUNNEL
(Chiusura magnetica) Da (V) 500821
da £199,57
da £199,57
# 4
MPN: 1R12-830929-ACW
GRUPPO COPERCHIO, CASSETTA PORTAOGGETTI A TUNNEL
Fino a (V) 500515 + 500522-525
da £833,75
da £833,75
# 4
MPN: 1R12-830929-ADW
GRUPPO COPERCHIO, CASSETTA PORTAOGGETTI A TUNNEL
Da (V) 500516-21 + 526 fino a 500820
da £803,46
da £803,46
# 4
MPN: 3R12-830929-ABW
GRUPPO COPERCHIO, CASSETTA PORTAOGGETTI A TUNNEL
(Chiusura magnetica) Da (V) 500821
da £902,81
da £902,81
# -
-
COPERCHIO, INTERNO, CASSETTA PORTAOGGETTI A TUNNEL
# 5
MPN: 693824
VITE, M4X20 PAN
Maniglia al coperchio
da £0,47
da £0,47
# -
-
PANNELLO, CASSETTO CENERE VERNICIATO
Da (V) 500516-21+526 fino a 501948
# 6
MPN: 4R12-830920-AA
MONTAGGIO PANNELLO, CASSETTO CENERE E INTERRUTTORE
Fino a (V) 501948
# 6
MPN: 1R12-834239-AA
PANNELLO CASSETTO CENERE
Fino a (V) 501285
da £258,74
da £258,74
# 6
MPN: 4R12-834239-AA
PANNELLO CASSETTO CENERE
Da (V) 501286 Fino a (V) 501948
da £563,63
da £563,63
# 6
MPN: 6R13-834239-AA
GRUPPO PANNELLO, CASSETTO CENERE
Da (V) 501949
# -
-
CASSETTO CENERE
Da (V) 501949
# 7
MPN: 697630
VITE, NO.8 X 5/8
da £0,47
da £0,47
# 8
MPN: 1R12-830918-AE
GUIDA, MANIGLIA CENTRALE, DESTRA, CROMO SATINATO
Fino a (V) 500515 + 500522-525
da £329,13
da £329,13
# 9
MPN: 1R12-830919-AE
GUIDA, MANIGLIA CENTRALE, SX, CROMO SATINATO
Fino a (V) 500515 + 500522-525
da £329,13
da £329,13
# 9
MPN: 1R12-834644-AB
GUIDA, MANIGLIA CENTRALE, DESTRA, CROMATO LUCIDO
Fino a (V) 500515 + 500522-525
# 9
MPN: 1R12-834645-AB
GUIDA, MANIGLIA CENTRALE, SX, CROMATO LUCIDO
Fino a (V) 500515 + 500522-525
# 9
MPN: 1R12-830918-AG
GUIDA, MANIGLIA CENTRALE, DESTRA, CROMO SATINATO
Da (V) 500516-21 + 526 fino a 03
da £347,57
da £347,57
# 9
MPN: 1R12-830919-AG
GUIDA, MANIGLIA CENTRALE, SX, CROMO SATINATO
Da (V) 500516-21 + 526 fino a 03
da £347,57
da £347,57
# 9
MPN: 1R12-834644-AE
GUIDA, MANIGLIA CENTRALE, DESTRA, CROMATO LUCIDO
Da (V) 500516-21 + 526 fino a 03
da £352,28
da £352,28
# 9
MPN: 1R12-834645-AE
GUIDA, MANIGLIA CENTRALE, SX, CROMATO LUCIDO
Da (V) 500516-21 + 526 fino a 03
da £352,28
da £352,28
# 9
MPN: 3R12-836194-AA
GUIDA, PRESA CENTRALE, DESTRA
Da (V) 501286
da £159,70
da £159,70
# 9
MPN: 3R12-836195-AA
GUIDA, MANIGLIA CENTRALE, SX
Da (V) 501286
da £159,70
da £159,70
# 10
MPN: 1R12-834615-AA
VITE, M6X30 SKT HD ST/STL
Attacco per maniglia
da £0,82
da £0,82
# 11
MPN: 699305
VITE, M6X20 SKT BTN HD
Attacco per maniglia
da £0,47
da £0,47
# 12
MPN: 697286
Rondella, M5, diametro esterno GRANDE
Attacco per maniglia
da £0,92
da £0,92
# 13
MPN: 1R12-831611-AC
STAFFA DI MONTAGGIO MANIGLIA
# 14
MPN: 1R12-834233-AA
PIASTRA DI MORSETTO, ANTERIORE
# 15
MPN: 1R12-834234-AA
PIASTRA DI MORSETTO, POSTERIORE
# 16
MPN: 695145
VITE, NO.10 X 1/2
Piastre di fissaggio al pannello del vassoio cenere
da £0,47
da £0,47
# 17
MPN: 1R12-830923-AFW
PANNELLO, TUNNEL, CONSOLE, RIFILATO, 2+2 (FUMATORI)
da £933,20
da £933,20
# 17
MPN: 3R12-835561-AAW
PANNELLO, TUNNEL, CONSOLE, RIFILATO, 2+2 (NON FUMO)
Da (V) 500516-21 + 526 in poi
# 17
MPN: 3R12-835622-AAW
PANNELLO, TUNNEL, CONSOLE, RIFILATO, 2+0 (NON FUMO)
Da (V) 500516-21 + 526 in poi
# -
-
VASSOIO PORTAOGGETTI COMPLETO, RIFINITO, NON FUMATORI
Da (V) 500516-21 + 526 in poi
# 18
MPN: 1R12-833162-AA
STAFFA SUPPORTO CERNIERA CONSOLE TUNNEL
# 19
MPN: 700159
VITE, FLG, M6X20
# 20
MPN: 1R12-830927-AE
CASSETTA PORTAOGGETTI A TUNNEL, INTERNA
Fino a (V) 500515 + 500522-525
da £57,07
da £57,07
# 20
MPN: 3R12-835798-AA
CASSETTA PORTAOGGETTI A TUNNEL, INTERNA
(Chiusura magnetica) Da (V) 500821
da £51,65
da £51,65
# 20
MPN: 4R12-835798-AA
CASSETTA PORTAOGGETTI A TUNNEL, INTERNA, FEDERALE
Da (V) 501286
da £51,74
da £51,74
# 20
MPN: 5R13-C11600-AAW
CASSONE PORTAOGGETTI A TUNNEL, INTERNO, EURO
Elimina S da (V) 501506
da £178,47
da £178,47
# 20
MPN: 5R13-C11600-BAW
CASSETTA PORTAOGGETTI A TUNNEL, INTERNA, FEDERALE
Elimina S da (V) 501506
da £241,22
da £241,22
# 21
MPN: 700076
CHIUSURA, ABETE
da £0,47
da £0,47
# 22
MPN: 1R12-69-10191
CHIUSURA, FEMMINA, CASSETTA PORTAOGGETTI A TUNNEL
Fino a (V) 500820
da £17,53
da £17,53
# 22
MPN: 3R12-805834-AA
CHIUSURA, MAGNETICA
Da (V) 500821
da £7,02
da £7,02
# -
-
Rondella, CHIUSURA MAGNETICA
Da (V) 500821
# 23
MPN: 1R12-834192-AA
SOLO CASSETTO PORTAOGGETTI, CONSOLE CENTRALE POSTERIORE, 2+0
da £46,60
da £46,60
# 23
MPN: 5R13-048W42-AAW
CASSETTO PORTAOGGETTI, CONSOLE CENTRALE POSTERIORE, RIVESTIMENTO, 2+0
Elimina S da (V) 501506
da £169,31
da £169,31
# 24
MPN: 699798
VITE, M6X16 SKT BTN
Scatola portaoggetti da inserire
da £0,79
da £0,79
# 25
MPN: 700132
BULLONE, FLG, M6X10
# 26
MPN: 700987
VITE M4X16 PAN HD
# -
-
VITE, FLG, M8X20
Attacco posteriore console, solo 2 +2
# -
-
STAFFA DI MONTAGGIO CONSOLE CENTRALE INFERIORE
06MY da (V) 501949
# -
-
CLIP BORDO PANNELLO
06MY da (V) 501949
-part-diagram-7.6a1.webp "ASTON MARTIN VANQUISH (2001) CONSOLE CENTRALE E FINITURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.6b.webp "ASTON MARTIN VANQUISH (2001) RIVESTIMENTI E RACCORDI PER PORTE DIAGRAMMA DELLE PARTI")
-part-diagram-7.6c.webp "ASTON MARTIN VANQUISH (2001) RIVESTIMENTO SUPERIORE E RIVESTIMENTO DEL TETTO DIAGRAMMA DELLE PARTI")
-part-diagram-7.6d1.webp "ASTON MARTIN VANQUISH (2001) RIVESTIMENTO POSTERIORE, 2+0 DIAGRAMMA DELLE PARTI")
-part-diagram-7.6d2.webp "ASTON MARTIN VANQUISH (2001) RIVESTIMENTO POSTERIORE, 2+2 DIAGRAMMA DELLE PARTI")
-part-diagram-7.7a.webp "ASTON MARTIN VANQUISH (2001) SEDILI ANTERIORI E CINTURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.7b.1a.webp "ASTON MARTIN VANQUISH (2001) SEDILI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-7.7b.1b.webp "ASTON MARTIN VANQUISH (2001) SEDILI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-7.7b2.webp "ASTON MARTIN VANQUISH (2001) CINTURE DI SICUREZZA POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-7.8a.webp "ASTON MARTIN VANQUISH (2001) ASSORBIMENTO DEL SUONO DIAGRAMMA DELLE PARTI")
-part-diagram-7.8b.webp "ASTON MARTIN VANQUISH (2001) TAPPETI DIAGRAMMA DELLE PARTI")
-part-diagram-7.8c.webp "ASTON MARTIN VANQUISH (2001) RIVESTIMENTO E TAPPETINI PER BAGAGLIAIO DIAGRAMMA DELLE PARTI")
-part-diagram-7.8d1.webp "ASTON MARTIN VANQUISH (2001) DEFLETTORE DI CALORE E SCUDI DIAGRAMMA DELLE PARTI")
-part-diagram-7.8d2.webp "ASTON MARTIN VANQUISH (2001) DEFLETTORI E SCUDI DI CALORE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8d3.webp "ASTON MARTIN VANQUISH (2001) DEFLETTORI E SCUDI DI CALORE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8d4.webp "ASTON MARTIN VANQUISH (2001) DEFLETTORI E SCUDI DI CALORE DIAGRAMMA DELLE PARTI")
-part-diagram-8.1.webp "ASTON MARTIN VANQUISH (2001) INSTALLAZIONE NEL VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-8.2.webp "ASTON MARTIN VANQUISH (2001) INSTALLAZIONE INTERNA DIAGRAMMA DELLE PARTI")
-part-diagram-8.3.webp "ASTON MARTIN VANQUISH (2001) MODULI DI CONTROLLO DIAGRAMMA DELLE PARTI")
-part-diagram-9.1.webp "ASTON MARTIN VANQUISH (2001) VARIE DIAGRAMMA DELLE PARTI")
-part-diagram-1.1.webp "ASTON MARTIN VANQUISH (2001) BLOCCO CILINDRO DIAGRAMMA DELLE PARTI")
-part-diagram-1.2.webp "ASTON MARTIN VANQUISH (2001) ALBERO MOTORE, PISTONI E ASTE DIAGRAMMA DELLE PARTI")
-part-diagram-1.3.webp "ASTON MARTIN VANQUISH (2001) TESTE DEI CILINDRI DIAGRAMMA DELLE PARTI")
-part-diagram-1.4a.webp "ASTON MARTIN VANQUISH (2001) COPERTURA ANTERIORE, CATENE E RUOTE DENTATE DIAGRAMMA DELLE PARTI")
-part-diagram-1.4b.webp "ASTON MARTIN VANQUISH (2001) CINGHIE DI TRASMISSIONE, TENDITORI E PULEGGE DIAGRAMMA DELLE PARTI")
-part-diagram-1.5.webp "ASTON MARTIN VANQUISH (2001) POMPA E COPPA DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-1.6.webp "ASTON MARTIN VANQUISH (2001) SISTEMA DI RAFFREDDAMENTO DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-1.7a.webp "ASTON MARTIN VANQUISH (2001) SISTEMA DI RAFFREDDAMENTO AD ACQUA DIAGRAMMA DELLE PARTI")
-part-diagram-1.7b.webp "ASTON MARTIN VANQUISH (2001) COFANO DELLA VENTOLA DI RAFFREDDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-1.8.webp "ASTON MARTIN VANQUISH (2001) SUPPORTI DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-1.9.webp "ASTON MARTIN VANQUISH (2001) COMPONENTI ELETTRICI DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-2.1a.webp "ASTON MARTIN VANQUISH (2001) COLLETTORI DI ASPIRAZIONE E FARFALLE DIAGRAMMA DELLE PARTI")
-part-diagram-2.1b.webp "ASTON MARTIN VANQUISH (2001) FILTRI DELL'ARIA E SENSORI MAF DIAGRAMMA DELLE PARTI")
-part-diagram-2.2.webp "ASTON MARTIN VANQUISH (2001) RAIL E INIETTORI CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-2.3.webp "ASTON MARTIN VANQUISH (2001) SISTEMA DI EMISSIONE EVAPORATIVA DIAGRAMMA DELLE PARTI")
-part-diagram-2.4.webp "ASTON MARTIN VANQUISH (2001) SISTEMA DI ASPIRAZIONE, MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-2.5a.webp "ASTON MARTIN VANQUISH (2001) TUBO DI RIEMPIMENTO CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-2.5b.webp "ASTON MARTIN VANQUISH (2001) SERBATOIO DI CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-2.6a.webp "ASTON MARTIN VANQUISH (2001) TUBI DEL CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-2.6b.webp "ASTON MARTIN VANQUISH (2001) TUBI DEL CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-2.7.webp "ASTON MARTIN VANQUISH (2001) IMPIANTO DI SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-2.8.webp "ASTON MARTIN VANQUISH (2001) SISTEMA DI BYPASS DELLO SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-3.1.webp "ASTON MARTIN VANQUISH (2001) CAMBIO E FRIZIONE ASM DIAGRAMMA DELLE PARTI")
-part-diagram-3.2a.webp "ASTON MARTIN VANQUISH (2001) TRASMISSIONE DEL RAFFREDDAMENTO DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-3.2b.webp "ASTON MARTIN VANQUISH (2001) ASSALE DI RAFFREDDAMENTO DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-3.3.webp "ASTON MARTIN VANQUISH (2001) SISTEMA IDRAULICO ASM DIAGRAMMA DELLE PARTI")
-part-diagram-3.4.webp "ASTON MARTIN VANQUISH (2001) GRUPPO DIFFERENZIALE, TRASMISSIONE E ALBERI CARDANICI DIAGRAMMA DELLE PARTI")
-part-diagram-4.1.webp "ASTON MARTIN VANQUISH (2001) SOSPENSIONI ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-4.2.webp "ASTON MARTIN VANQUISH (2001) SOSPENSIONE POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-4.3.webp "ASTON MARTIN VANQUISH (2001) PIANTONE DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-4.4.webp "ASTON MARTIN VANQUISH (2001) SERVOSTERZO DIAGRAMMA DELLE PARTI")
-part-diagram-5.1.webp "ASTON MARTIN VANQUISH (2001) SERVOFRENO E MODULATORE DIAGRAMMA DELLE PARTI")
-part-diagram-5.2.webp "ASTON MARTIN VANQUISH (2001) FRENI ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-5.3.webp "ASTON MARTIN VANQUISH (2001) FRENI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-5.4.webp "ASTON MARTIN VANQUISH (2001) FRENO A MANO DIAGRAMMA DELLE PARTI")
-part-diagram-5.5.webp "ASTON MARTIN VANQUISH (2001) INGRANAGGIO A PEDALE DIAGRAMMA DELLE PARTI")
-part-diagram-5.6.webp "ASTON MARTIN VANQUISH (2001) RUOTE E PNEUMATICI DIAGRAMMA DELLE PARTI")
-part-diagram-6.1a.webp "ASTON MARTIN VANQUISH (2001) LAMPADE PER ESTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-6.1b.webp "ASTON MARTIN VANQUISH (2001) LAMPADE E LAMPADINE PER INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-6.2.webp "ASTON MARTIN VANQUISH (2001) LAVAVETRI DIAGRAMMA DELLE PARTI")
-part-diagram-6.3.webp "ASTON MARTIN VANQUISH (2001) TERGICRISTALLI DIAGRAMMA DELLE PARTI")
-part-diagram-6.4.webp "ASTON MARTIN VANQUISH (2001) COMPONENTI DEL SOTTOCOFANO DIAGRAMMA DELLE PARTI")
-part-diagram-6.5a.webp "ASTON MARTIN VANQUISH (2001) MODULI DI CONTROLLO ELETTRONICO DIAGRAMMA DELLE PARTI")
-part-diagram-6.5b.webp "ASTON MARTIN VANQUISH (2001) MODULI DI CONTROLLO ELETTRONICO DIAGRAMMA DELLE PARTI")
-part-diagram-6.5c.webp "ASTON MARTIN VANQUISH (2001) MODULI DI CONTROLLO ELETTRONICO DIAGRAMMA DELLE PARTI")
-part-diagram-6.6a.webp "ASTON MARTIN VANQUISH (2001) STRUMENTI E CONTROLLI DIAGRAMMA DELLE PARTI")
-part-diagram-6.6a1.webp "ASTON MARTIN VANQUISH (2001) STRUMENTI E CONTROLLI DIAGRAMMA DELLE PARTI")
-part-diagram-6.6b1.webp "ASTON MARTIN VANQUISH (2001) INTRATTENIMENTO IN AUTO DIAGRAMMA DELLE PARTI")
-part-diagram-6.6b2.webp "ASTON MARTIN VANQUISH (2001) INTRATTENIMENTO IN AUTO DIAGRAMMA DELLE PARTI")
-part-diagram-6.7a.webp "ASTON MARTIN VANQUISH (2001) BATTERIA E CAVI DIAGRAMMA DELLE PARTI")
-part-diagram-6.7b.webp "ASTON MARTIN VANQUISH (2001) BATTERIA E CAVI DIAGRAMMA DELLE PARTI")
-part-diagram-6.7c.webp "ASTON MARTIN VANQUISH (2001) BATTERIA E CAVI DIAGRAMMA DELLE PARTI")
-part-diagram-6.8a.webp "ASTON MARTIN VANQUISH (2001) RELÈ DIAGRAMMA DELLE PARTI")
-part-diagram-6.8b.webp "ASTON MARTIN VANQUISH (2001) FUSIBILI DIAGRAMMA DELLE PARTI")
-part-diagram-6.9.webp "ASTON MARTIN VANQUISH (2001) IMBRACATURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.1a1.webp "ASTON MARTIN VANQUISH (2001) STRUTTURA DEL CORPO DIAGRAMMA DELLE PARTI")
-part-diagram-7.1a2.webp "ASTON MARTIN VANQUISH (2001) STRUTTURA DI SUPPORTO DEL CORPO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-7.1a3.webp "ASTON MARTIN VANQUISH (2001) UNDERBODY1 DIAGRAMMA DELLE PARTI")
-part-diagram-7.1a3.2.webp "ASTON MARTIN VANQUISH (2001) UNDERBODY2 DIAGRAMMA DELLE PARTI")
-part-diagram-7.1b.webp "ASTON MARTIN VANQUISH (2001) STRUTTURA AD IMPATTO FRONTALE DIAGRAMMA DELLE PARTI")
-part-diagram-7.1c.webp "ASTON MARTIN VANQUISH (2001) MECCANISMO SPORTELLO CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-7.1d.webp "ASTON MARTIN VANQUISH (2001) PORTE DIAGRAMMA DELLE PARTI")
-part-diagram-7.1e.webp "ASTON MARTIN VANQUISH (2001) MECCANISMO DI CHIUSURA DELLA PORTA DIAGRAMMA DELLE PARTI")
-part-diagram-7.1f.webp "ASTON MARTIN VANQUISH (2001) COFANO DIAGRAMMA DELLE PARTI")
-part-diagram-7.1g.webp "ASTON MARTIN VANQUISH (2001) ALI ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-7.1h.webp "ASTON MARTIN VANQUISH (2001) COPERCHIO DEL BAULE DIAGRAMMA DELLE PARTI")
-part-diagram-7.2a.webp "ASTON MARTIN VANQUISH (2001) ACCESSORI PER IL CORPO DIAGRAMMA DELLE PARTI")
-part-diagram-7.2b.webp "ASTON MARTIN VANQUISH (2001) ACCESSORI PER IL CORPO DIAGRAMMA DELLE PARTI")
-part-diagram-7.3a.webp "ASTON MARTIN VANQUISH (2001) PARAURTI ANTERIORE E GREMBIULE DIAGRAMMA DELLE PARTI")
-part-diagram-7.3b.webp "ASTON MARTIN VANQUISH (2001) PARAURTI POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-7.4a.webp "ASTON MARTIN VANQUISH (2001) VETRO E FINITURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.4b.webp "ASTON MARTIN VANQUISH (2001) VETRO E TELAI DELLA PORTA DIAGRAMMA DELLE PARTI")
-part-diagram-7.5a.webp "ASTON MARTIN VANQUISH (2001) FASCI E RIFINITURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.5b.webp "ASTON MARTIN VANQUISH (2001) FASCIA E FINITURE DIAGRAMMA DELLE PARTI")
