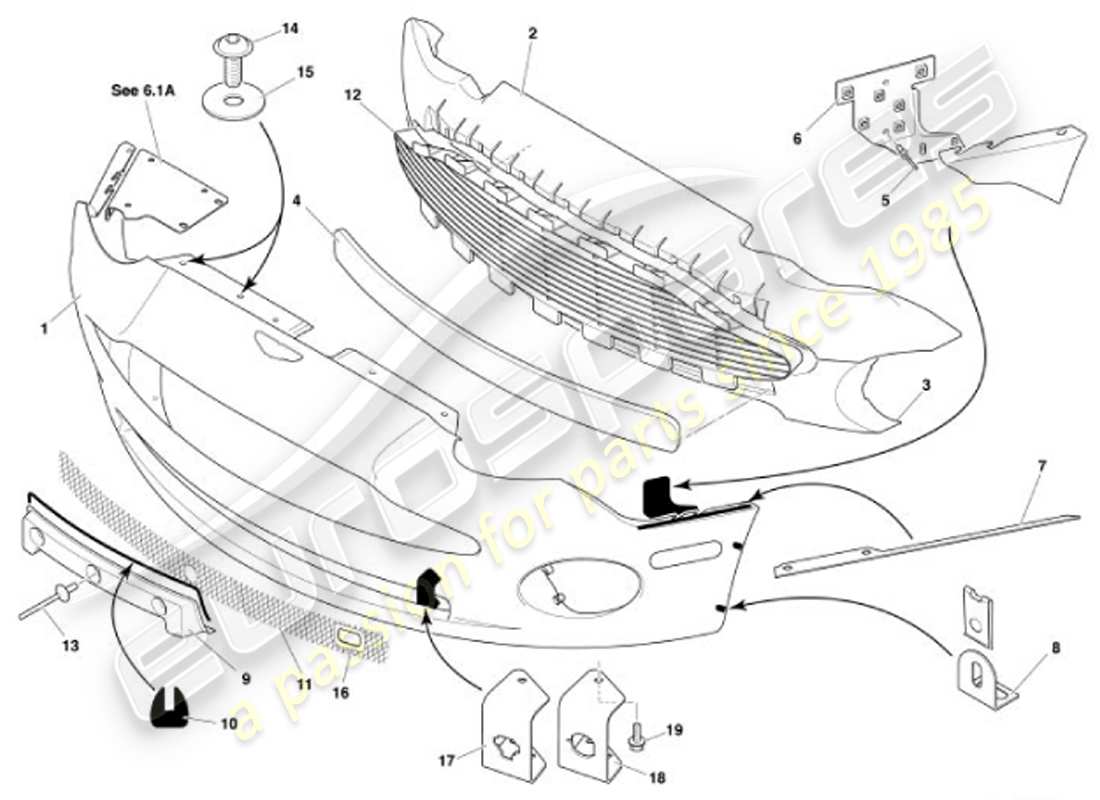

7.3A - Paraurti anteriore e grembiule
Aston Martin Vanquish (2001) Front Bumper & Apron Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 1
MPN: 1R12-720172-AK
GRUPPO PARAURTI ANTERIORE EURO
Fino a (V) 501285
# 1
MPN: 4R12-720172-AA
GRUPPO PARAURTI ANTERIORE EURO
Da (V) 501286
da £1.741,46
da £1.741,46
# 1
MPN: 1R12-720819-AK
GRUPPO PARAURTI FEDERALE ANTERIORE
Fino a (V) 501285
# 1
MPN: 4R12-720819-AA
GRUPPO PARAURTI FEDERALE ANTERIORE
Da (V) 501286
da £1.741,46
da £1.741,46
# 2
MPN: 1R12-721117-AJ
INSERTO IN SCHIUMA, ASSORBIMENTO ENERGIA, PARAURTI ANTERIORE, TOMAIA
da £223,33
da £223,33
# 2
MPN: 5R13-171906-EA
INSERTO IN SCHIUMA, ASSORBIMENTO ENERGIA, PARAURTI ANTERIORE, TOMAIA
Canada Vanquish S da (V) 501506
da £1.085,50
da £1.085,50
# 3
MPN: 1R12-720007-AF
INSERTO IN SCHIUMA, ASSORBIMENTO ENERGIA, PARAURTI ANTERIORE, INFERIORE
da £225,71
da £225,71
# 4
MPN: 1R12-721709-AA
FERMO IN SCHIUMA PARAURTI ANTERIORE INFERIORE
da £38,77
da £38,77
# 5
MPN: 699515
RIVETTO (HUCK ABP-R8-M3)
da £1,15
da £1,15
# 6
MPN: 1R12-720174-AE
STAFFA LATO PARAURTI ANTERIORE DESTRO
# 6
MPN: 1R12-720173-AE
STAFFA LATO PARAURTI ANTERIORE, SX
# -
-
VITE, FLG, M6X25
# -
-
Rondella, M6X25X1.6 INOSSIDABILE
# 7
MPN: 1R12-723546-AD
DISTANZIALE BILANCIERE SUL PARAFANGO ANTERIORE, DESTRO
# 7
MPN: 1R12-723547-AD
DISTANZIALE BILANCIERE SUL PARAFANGO ANTERIORE, SX
# 8
MPN: 1R12-721093-AB
STAFFA, MONTAGGIO, RIVESTIMENTO DELLA TIMONERIA
da £18,50
da £18,50
# 9
MPN: 1R12-720176-AC
STAFFA TARGA ANTERIORE
RIGA
da £169,20
da £169,20
# 9
MPN: 5R13-F17A385-AA
STAFFA TARGA ANTERIORE
RoW Vanquish S da (V) 501506
da £190,42
da £190,42
# 9
MPN: 1R12-725340-AA
STAFFA TARGA ANTERIORE
svizzero
da £51,65
da £51,65
# 9
MPN: 1R12-725378-AA
STAFFA TARGA ANTERIORE
Italia
da £204,72
da £204,72
# 9
MPN: 1R12-722002-AA
STAFFA TARGA ANTERIORE
Federale/Giappone
da £76,29
da £76,29
# -
-
Rondella, DE GRANDE, M6
Federale/Giappone
# -
-
INSERTO FILETTATO CIECO
Federale/Giappone
# -
-
INSERTO FILETTATO CIECO
Federale/Giappone
# -
-
BORSA CON PINZA, PER IMPIEGHI PESANTI
Federale/Giappone
# -
-
NASTRO BIADESIVO
Federale/Giappone
# 10
MPN: 1R12-722730-AA
PIASTRA REG. ALLOGGIAMENTO TENUTA
RIGA
da £11,44
da £11,44
# 10
MPN: 1R12-725376-AA
PIASTRA REG. ALLOGGIAMENTO TENUTA
svizzero
da £8,69
da £8,69
# 10
MPN: 1R12-725400-AA
PIASTRA REG. ALLOGGIAMENTO TENUTA
Italia
da £8,69
da £8,69
# -
-
RIVETTO R-LOK
# 11
MPN: 1R12-710134-AC
RETE RADIATORE INFERIORE
da £108,24
da £108,24
# 11
MPN: 5R13-17D635-AA
RETE RADIATORE INFERIORE
Elimina S da (V) 501506
da £177,02
da £177,02
# 11
MPN: 1R12-715276-AB
RETE INFERIORE RADIATORE CLIMA FREDDO (ILLUSTRATO)
da £108,24
da £108,24
# 11
MPN: 5R13-17D635-BA
RETE RADIATORE INFERIORE CLIMA FREDDO
Elimina S da (V) 501506
da £127,90
da £127,90
# -
-
SET CAVO, 110V BLOCCO RISCALDATORE
# -
-
PROLUNGA, 120V
# -
-
SET CAVO, 220V BLOCCO RISCALDATORE
# -
-
PROLUNGA, 230V
# -
-
Rondella, NYLON, (DISTANZIATORE FENDINEBBIA)
# -
-
DADO, FLG, M6
# -
-
Rondella, PIASTRA, 6.4X12
# -
-
VITE, M6X20 SKT BTN FLG
# -
-
Rondella, M6, diametro esterno GRANDE, INOSSIDABILE
# -
-
GRUPPO Rondella TORX A PULSANTE
# -
-
VITE, M6X25 SKT BTN FLG
# -
-
Rondella IN NYLON NERO
# 12
MPN: 1R12-710135-AE
GRIGLIA, RADIATORE
da £2.500,99
da £2.500,99
# 12
MPN: 5R13-8190-AAW
GRIGLIA, RADIATORE
Elimina S da (V) 501506
da £2.704,57
da £2.704,57
# 13
MPN: 699969
RIVETTO R-LOK
# 14
MPN: 699818
VITE, M6X20 SKT BTN FLG
# 15
MPN: 697810
Rondella, M6X25X1.6 INOSSIDABILE
# 16
MPN: 1R12-715277-AB
FINITURA, RETE INFERIORE RADIATORE, CLIMA FREDDO
da £4,79
da £4,79
# 17
MPN: 1R12-325160-AB
STAFFA PRESA RISCALDATORE CLIMATIZZATORE (220V)
da £56,14
da £56,14
# 18
MPN: 1R12-325179-AA
STAFFA PRESA RISCALDATORE CLIMATIZZATORE (110V)
da £81,03
da £81,03
# 19
MPN: 700607
VITE, FLG, M6X20
da £0,47
da £0,47
# -
-
NUT, FLG, M6, LKG
# -
-
ANELLO DI TENUTA, COPERTURA OCCHIELLO DI TRAINO
# -
-
SPLITTER, PARAURTI, VERNICIATO
Elimina S da (V) 501506
# -
-
SPLITTER, PARAURTI
Elimina S da (V) 501506
# -
-
RIVETTO, 4.8 9.5 - 11.1 BLND LRG AL
Attacco divisore
# -
-
IMBALLATORE, PARAURTI ANTERIORE
# -
-
IMBALLATORE, PARAURTI ANTERIORE
