aston martin vanquish (2001) struttura del corpo diagramma delle parti

7.1A1 - Struttura del corpo

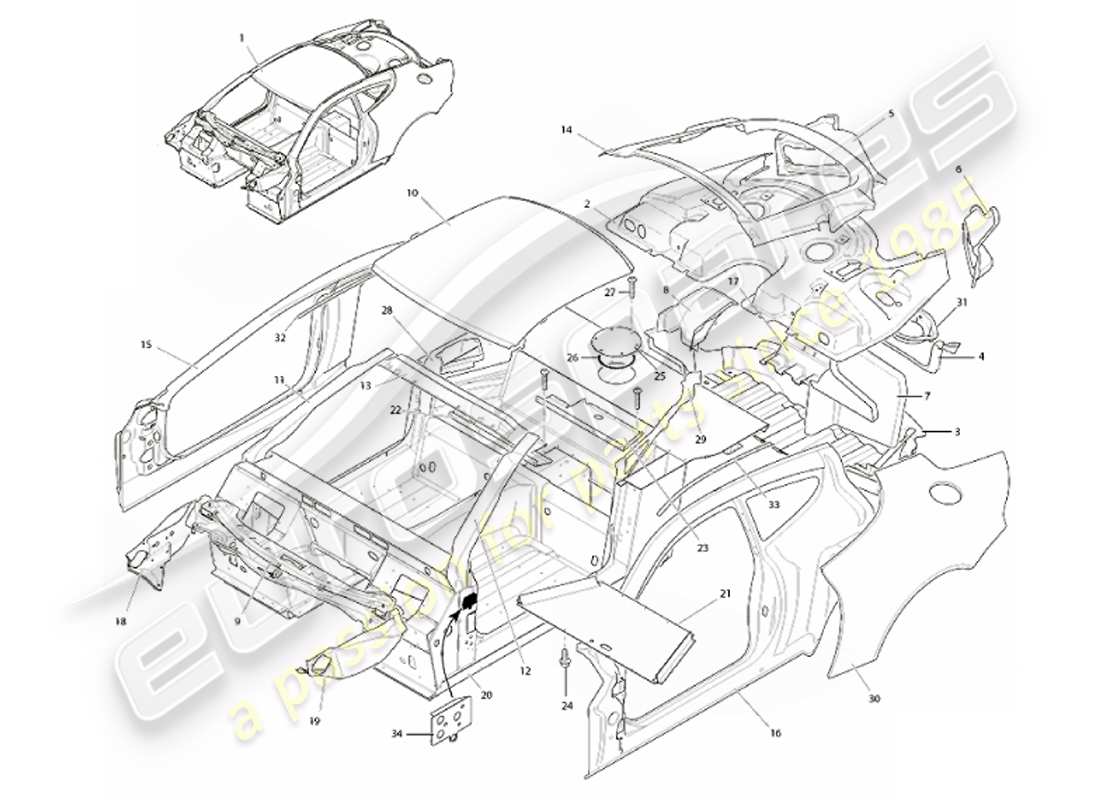

Aston Martin Vanquish (2001) Body Structure Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
        #
        Numero di parte
        Descrizione
        Chiave
        Prezzo
        # 1
        MPN: 1R12-60-10372
        STRUTTURA DEL CORPO, COSTRUITA A LIVELLO DI SERVIZIO
        Tetto C/W, parafanghi lato posteriore, portiere e portellone bagagliaio, cat. strutturale. Un solo
        da £81.903,36
        da £81.903,36
        STRUTTURA DEL CORPO, COSTRUITA A LIVELLO DI SERVIZIO Genuine Aston Martin - Nuovo (Per ordinare)
        # 2
        MPN: 1R12-161458-AH
        COMPLETO PONTE DI CARICO SUPERIORE
        Fino a (V) 500515+500522-525,Cat. strutturale. Un solo
        MONTAGGIO DEL PONTE DI CARICO SUPERIORE Genuine Aston Martin - Nuovo (Per ordinare)
        # 2
        MPN: 3R12-165668-AA
        COMPLETO PONTE DI CARICO SUPERIORE
        Da (V) 500516-21+526on, fino a (V) 501285, cat. strutturale. Un solo
        MONTAGGIO DEL PONTE DI CARICO SUPERIORE Genuine Aston Martin - Nuovo (Per ordinare)
        # 2
        MPN: 4R12-165668-AB
        COMPLETO PONTE DI CARICO SUPERIORE
        Da (V) 500286, cat. strutturale. Un solo
        MONTAGGIO DEL PONTE DI CARICO SUPERIORE Genuine Aston Martin - Nuovo (Per ordinare)
        # 2
        MPN: 6R12-165668-AA
        COMPLETO PONTE DI CARICO SUPERIORE
        06MY da (V) 501949, cat. strutturale. Un solo
        MONTAGGIO DEL PONTE DI CARICO SUPERIORE Genuine Aston Martin - Nuovo (Per ordinare)
        # 3
        MPN: 1R12-162965-AH
        GRUPPO PONTE DI CARICO INFERIORE
        Gatto strutturale. Un solo
        da £3.699,16
        da £3.699,16
        MONTAGGIO DEL PONTE DI CARICO INFERIORE Genuine Aston Martin - Nuovo (Per ordinare)
        # 3
        MPN: 5R13-47000-AA
        COMPLETO PONTE DI CARICO INFERIORE, CANADA
        Vanquish S da (V) 501506, Cat. strutturale. Un solo
        da £2.136,12
        da £2.136,12
        ASSEMBLEA DEL PONTE DI CARICO INFERIORE, CANADA Genuine Aston Martin - Nuovo (Per ordinare)
        # -
        -
        RIEMPIMENTO PONTE DI CARICO INFERIORE
        Gatto strutturale. Un solo
        # -
        -
        ANELLO DI TENUTA, 32MM
        # 4
        MPN: 1R12-161055-AF
        PORTATENUTA, PONTE DI CARICO SUPERIORE
        Gatto strutturale. Un solo
        PORTATENUTA, PONTE DI CARICO SUPERIORE Genuine Aston Martin - Nuovo (Per ordinare)
        # 5
        MPN: 3R12-165690-AA
        RINFORZO LAMPADA DESTRO
        Gatto strutturale. Un solo
        da £859,19
        da £859,19
        RINFORZO LAMPADA DESTRO Genuine Aston Martin - Nuovo (Per ordinare)
        # 6
        MPN: 3R12-165691-AA
        RINFORZO LAMPADA SX
        Gatto strutturale. Un solo
        da £866,44
        da £866,44
        RINFORZO LAMPADA SX Genuine Aston Martin - Nuovo (Per ordinare)
        # 7
        MPN: 1R12-161056-AC
        COPERCHIO, TUBO DI RIEMPIMENTO, BAULE
        Gatto strutturale. Un solo
        da £203,61
        da £203,61
        COPERCHIO, TUBO DI RIEMPIMENTO, BAULE Genuine Aston Martin - Nuovo (Per ordinare)
        # 8
        MPN: 1R12-162371-AE
        SUPPORTO CIRCUITO SCHERMO POSTERIORE
        Fino a (V) 501285, cat. strutturale. Un solo
        da £375,53
        da £375,53
        SUPPORTO CIRCUITO SCHERMO POSTERIORE Genuine Aston Martin - Nuovo (Per ordinare)
        # 8
        MPN: 4R12-162371-AA
        SUPPORTO CIRCUITO SCHERMO POSTERIORE
        Da (V) 501286, cat. strutturale. Un solo
        SUPPORTO CIRCUITO SCHERMO POSTERIORE Genuine Aston Martin - Nuovo (Per ordinare)
        # 9
        MPN: 1R12-632310-AP
        GRUPPO CAMERA PLENUM
        Gatto strutturale. Un solo
        da £2.697,32
        da £2.697,32
        ASSEMBLEA DELLA CAMERA PLENUM Genuine Aston Martin - Nuovo (Per ordinare)
        # 10
        MPN: 1R12-634587-AA
        GRUPPO PANNELLO TETTO
        Gatto strutturale. Un solo
        da £475,93
        da £475,93
        MONTAGGIO PANNELLO TETTO, CON ANTENNA Genuine Aston Martin - Nuovo (Per ordinare)
        # 10
        MPN: 1R12-634587-AA
        PANNELLO TETTO COMPLETO, CON ANTENNA
        Vanquish S da (V) 501506, Cat. strutturale. Un solo
        da £475,93
        da £475,93
        MONTAGGIO PANNELLO TETTO, CON ANTENNA Genuine Aston Martin - Nuovo (Per ordinare)
        # 11
        MPN: 1R12-212100-AC
        RINFORZO, UN PILASTRO, DX
        NSS
        RINFORZO, UN PILASTRO, DX Genuine Aston Martin - Nuovo (Per ordinare)
        # 12
        MPN: 1R12-212101-AC
        RINFORZO, UN PILASTRO, SX
        NSS
        RINFORZO, UN PILASTRO, SX Genuine Aston Martin - Nuovo (Per ordinare)
        # 13
        MPN: 1R12-210663-AF
        RINFORZO TESTATA ANTERIORE
        Gatto strutturale. Un solo
        da £1.175,65
        da £1.175,65
        RINFORZO TESTATA ANTERIORE Genuine Aston Martin - Nuovo (Per ordinare)
        # -
        -
        GRUPPO SURROUND, SCHERMO POSTERIORE (REWORK)
        Vanquish S da (V) 501506, Cat. strutturale. Un solo
        # 14
        MPN: 1R12-213357-AG
        GRUPPO SURROUND, SCHERMO POSTERIORE
        Gatto strutturale. Un solo
        da £1.042,71
        da £1.042,71
        GRUPPO SURROUND, SCHERMO POSTERIORE Genuine Aston Martin - Nuovo (Per ordinare)
        # 15
        MPN: 1R12-630092-AT
        GRUPPO LATO CORPO, DESTRA
        Gatto strutturale. Un solo
        da £1.854,22
        da £1.854,22
        GRUPPO LATO CORPO, DESTRA Genuine Aston Martin - Nuovo (Per ordinare)
        # 16
        MPN: 1R12-630091-AT
        GRUPPO LATO CORPO, SX
        Gatto strutturale. Un solo
        da £1.854,22
        da £1.854,22
        GRUPPO LATO CORPO, SX Genuine Aston Martin - Nuovo (Per ordinare)
        # 17
        MPN: 1R12-162366-AB
        SUPPORTO PONTE DI CARICO INFERIORE, POSTERIORE
        Gatto strutturale. Un solo
        SUPPORTO PONTE DI CARICO INFERIORE, POSTERIORE Genuine Aston Martin - Nuovo (Per ordinare)
        # 18
        MPN: 1R12-631206-AJ
        GREMBIULE PANNELLO, DESTRA
        Gatto strutturale. Un solo
        GREMBIULE PANNELLO, DESTRA Genuine Aston Martin - Nuovo (Per ordinare)
        # 19
        MPN: 1R12-631207-AJ
        GREMBIULE PANNELLO, SX
        Gatto strutturale. Un solo
        GREMBIULE PANNELLO, SX Genuine Aston Martin - Nuovo (Per ordinare)
        # 20
        MPN: 1R12-160332-AJ
        GRUPPO MONOSCOCCA INCOLLATO
        Fino a V 500515+500522-525, cat. strutturale. Un solo
        MONTAGGIO MONOSCOCCA INCOLLATA Genuine Aston Martin - Nuovo (Per ordinare)
        # 20
        MPN: 3R12-165714-AA
        GRUPPO MONOSCOCCA INCOLLATO
        Da V 500516-21+526 in poi, fino a (V) 500820, Cat. strutturale. Un solo
        MONTAGGIO MONOSCOCCA INCOLLATA Genuine Aston Martin - Nuovo (Per ordinare)
        # 20
        MPN: 3R12-165714-AB
        GRUPPO MONOSCOCCA INCOLLATO
        Da V 500821 fino a TBA, Cat. Strutturale. Un solo
        MONTAGGIO MONOSCOCCA INCOLLATA Genuine Aston Martin - Nuovo (Per ordinare)
        # 20
        MPN: 3R12-165714-AC
        GRUPPO MONOSCOCCA INCOLLATO
        Da V TBA fino a (V) 501400, Cat. strutturale. Un solo
        MONTAGGIO MONOSCOCCA INCOLLATA Genuine Aston Martin - Nuovo (Per ordinare)
        # 20
        MPN: 3R12-165714-AD
        GRUPPO MONOSCOCCA INCOLLATO
        Da V 501401, cat. strutturale. Un solo
        MONTAGGIO MONOSCOCCA INCOLLATA Genuine Aston Martin - Nuovo (Per ordinare)
        # 21
        MPN: 1R12-160584-AE
        CESOIA SERBATOIO ASSIEME PANNELLO
        Gatto strutturale. Un solo
        CESOIA SERBATOIO MONTAGGIO PANNELLI Genuine Aston Martin - Nuovo (Per ordinare)
        # 22
        MPN: 1R12-160590-AF
        TAGLIO PANNELLO SOTTOSEDILE DESTRO
        Gatto strutturale. Un solo
        da £158,62
        da £158,62
        PANNELLO TAGLIO SOTTOSEDILE DESTRO Genuine Aston Martin - Nuovo (Per ordinare)
        # 23
        MPN: 1R12-160591-AF
        TAGLIO PANNELLO SOTTOSEDILE SX
        Gatto strutturale. Un solo
        da £158,62
        da £158,62
        PANNELLO TAGLIO SOTTOSEDILE SX Genuine Aston Martin - Nuovo (Per ordinare)
        # 24
        MPN: 700170
        VITE, FLG, M8 X 16
        Gatto strutturale. Un solo
        VITE, FLANGIA, M8 X 16 Genuine Aston Martin - Nuovo (Per ordinare)
        # 25
        MPN: 1R12-161115-AB
        PANNELLO, ACCESSO MITTENTE SERBATOIO
        da £17,64
        da £17,64
        PANNELLO, ACCESSO MITTENTE SERBATOIO Genuine Aston Martin - Nuovo (Per ordinare)
        # 26
        MPN: 1R12-161114-AA
        SIGILLO, ACCESSO AL MITTENTE DEL SERBATOIO
        da £3,42
        da £3,42
        SIGILLO, ACCESSO AL MITTENTE DEL SERBATOIO Genuine Aston Martin - Nuovo (Per ordinare)
        # 27
        MPN: 700211
        VITE, M6 X 14
        VITE, FLANGIA, M6X14 Genuine Aston Martin - Nuovo (Per ordinare)
        # 28
        MPN: 1R12-630288-AK
        PANNELLO INTERNO QUARTO POSTERIORE, DESTRO
        Gatto strutturale. Un solo
        da £220,81
        da £220,81
        PANNELLO INTERNO QUARTO POSTERIORE, DESTRO Genuine Aston Martin - Nuovo (Per ordinare)
        # 29
        MPN: 1R12-630289-AK
        PANNELLO INTERNO QUARTO POSTERIORE, SX
        Gatto strutturale. Un solo
        da £220,81
        da £220,81
        PANNELLO INTERNO QUARTO POSTERIORE, SX Genuine Aston Martin - Nuovo (Per ordinare)
        # 30
        MPN: 1R12-631029-AC
        GRUPPO PANNELLO, QUARTO POSTERIORE ESTERNO, SX
        Gatto strutturale. Un solo
        da £4.196,14
        da £4.196,14
        GRUPPO PANNELLO, QUARTO POSTERIORE ESTERNO, SX Genuine Aston Martin - Nuovo (Per ordinare)
        # -
        -
        VASCA DI RIEMPIMENTO CARBURANTE
        Pt. pannello asy, qtr posteriore esterno, LH, strutturale cat. Un solo
        # 31
        MPN: 1R12-630090-AF
        PANNELLO QUARTIERE POSTERIORE ESTERNO, DESTRO
        Gatto strutturale. Un solo
        da £3.145,33
        da £3.145,33
        PANNELLO QUARTIERE POSTERIORE ESTERNO, DESTRO Genuine Aston Martin - Nuovo (Per ordinare)
        # 32
        MPN: 1R12-784198-AA
        MODANATURA LATO TETTO DESTRO
        Gatto strutturale. Un solo
        MODANATURA LATO TETTO DESTRO Genuine Aston Martin - Nuovo (Per ordinare)
        # 33
        MPN: 1R12-784199-AA
        MODANATURA LATO TETTO SX
        Gatto strutturale. Un solo
        MODANATURA LATO TETTO SX Genuine Aston Martin - Nuovo (Per ordinare)
        # 34
        MPN: 1R12-161128-AE
        PIASTRA DADO, CERNIERA SUPERIORE, DESTRA
        Gatto strutturale. Un solo
        da £46,70
        da £46,70
        PIASTRA DADO, CERNIERA SUPERIORE, DESTRA Genuine Aston Martin - Nuovo (Per ordinare)
        # 34
        MPN: 1R12-161129-AE
        PIASTRA DADO, CERNIERA SUPERIORE, SX
        Gatto strutturale. Un solo
        da £46,70
        da £46,70
        PIASTRA DADO, CERNIERA SUPERIORE, SX Genuine Aston Martin - Nuovo (Per ordinare)
        # -
        -
        MA300 ADESIVO STRUTTURALE PER IL PLESSO, 500ML
        Può essere utilizzato per la riparazione della plastica
        # -
        -
        SIGILLANTE SIKAFLEX 221 UNIPAK, 400ML
        Sigillante per la pulizia del corpo
        # -
        -
        LATTA IN SCHIUMA DOW GS PRO, 750ML
        Schiuma della cavità corporea
        # -
        -
        BETAMATO ADESIVO 2700, 580ML
        Gatto strutturale. Un solo
        # -
        -
        BETAMATO 2096 200ML CARTUCCIA, 200ML
        Gatto strutturale. Un solo
        # -
        -
        BETAPRIME 5404, 250ML
        Gatto strutturale. Un solo
        # -
        -
        CERA ZYMOL Z503, 16OZ (473ML)
        Prodotto finale finale
        # -
        -
        ZYMOL FIELD GLASSA CS1993, 8OZ
        Prodotto finale finale
        # -
        -
        ADESIVO 7222/9323, 150ML
        Adesivo strutturale per alluminio, Structural Cat. Un solo
        # -
        -
        VP BETAWIPE 4604, 250ML
        # -
        -
        ADESIVO-ASHLAND PLIOGRIP 7770/660, 660ML
        Struttura antiurto Vanquish, categoria strutturale. Un solo
        # -
        -
        BETACLEAN 3900, 1LTR
        # -
        -
        TINTER NERO TEMPESTA
        Premiscelato, quantità minima ordinabile di 2 litri
