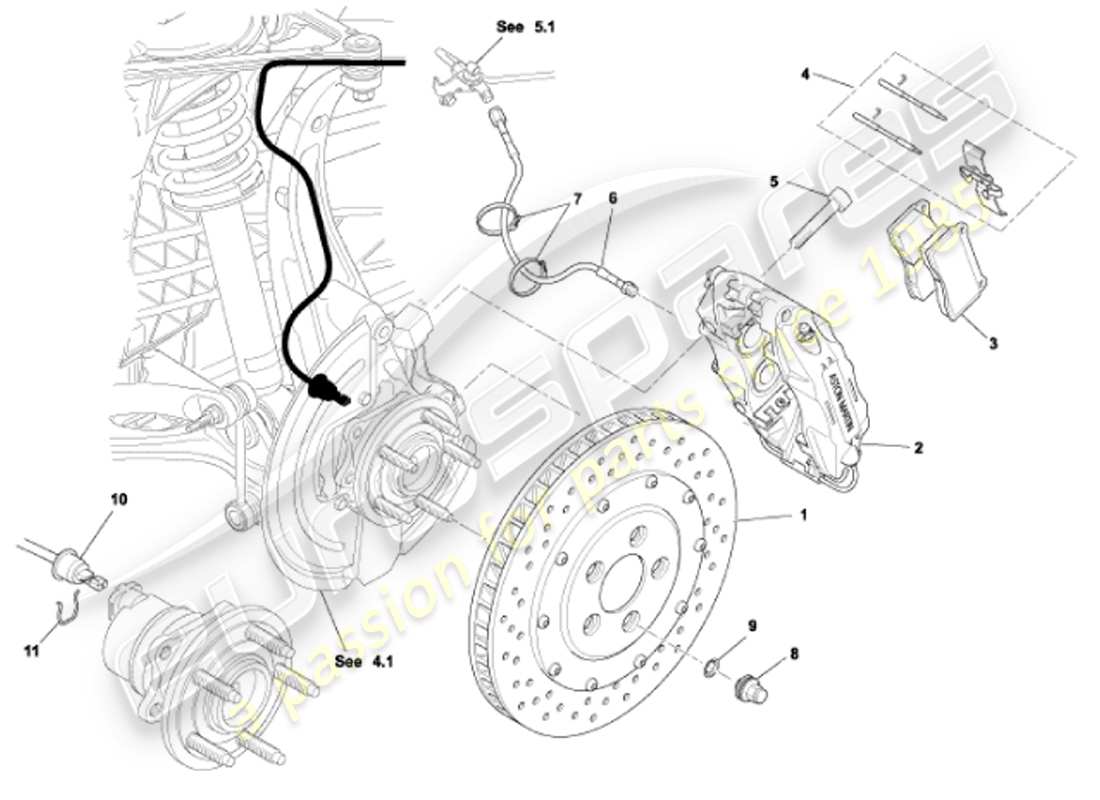

5.2 - Freni anteriori
Aston Martin Vanquish (2001) Front Brakes Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 1
MPN: 1R12-280457-AC
GRUPPO DISCO, VENTILATO, ANTERIORE, SINISTRO
Fino a (V) 501285
da £964,03
da £964,03
# 1
MPN: 4R12-280457-AA
GRUPPO DISCO, VENTILATO, ANTERIORE, SINISTRO
Da (V) 501286
da £1.109,54
da £1.109,54
# 1
MPN: 3R12-285947-AA
GRUPPO DISCO VENTILATO, ANTERIORE, SX (OPZIONE SVO)
Per freni potenziati
# 1
MPN: 3R12-285947-AB
GRUPPO DISCO, ANTERIORE, (520 HP) SINISTRO
Elimina S da (V) 501506
# 1
MPN: 1R12-280456-AC
GRUPPO DISCO, VENTILATO, ANTERIORE, DESTRO
Fino a (V) 501285
da £964,03
da £964,03
# 1
MPN: 4R12-280456-AA
GRUPPO DISCO, VENTILATO, ANTERIORE, DESTRO
Da (V) 501286
da £1.109,54
da £1.109,54
# 1
MPN: 3R12-285946-AA
GRUPPO DISCO VENTILATO ANTERIORE DESTRO (OPZIONE SVO)
Per freni potenziati
# 1
MPN: 3R12-285946-AB
GRUPPO DISCO, ANTERIORE, (520 HP) DESTRA
Elimina S da (V) 501506
# 2
MPN: 1R12-280459-AF
GRUPPO PINZA ANTERIORE - SX
Fino a (V) 501285
da £515,47
da £515,47
# 2
MPN: 4R12-280459-AA
GRUPPO PINZA ANTERIORE - SX
Da (V) 501286
da £582,26
da £582,26
# 2
MPN: 4R12-286247-AA
GRUPPO PINZA ANTERIORE - SX GRIGIA (OPZIONE SVO)
Per freni potenziati: Vanquish S da (V) 501506
da £1.084,74
da £1.084,74
# 2
MPN: 1R12-283361-AC
GRUPPO PINZA ANTERIORE - SX, NERA
Fino a (V) 501285
da £537,73
da £537,73
# 2
MPN: 4R12-283361-AA
GRUPPO PINZA ANTERIORE - SX, NERA
Da (V) 501286
da £834,42
da £834,42
# 2
MPN: 4R12-286243-AA
PINZA COMPLETA ANTERIORE - NERA SX (OPZIONE SVO)
Per freni potenziati: Vanquish S da (V) 501506
da £1.084,74
da £1.084,74
# 2
MPN: 1R12-283363-AC
GRUPPO PINZA ANTERIORE - SX, ORO
Fino a (V) 501285
# 2
MPN: 4R12-283363-AA
GRUPPO PINZA ANTERIORE - SX, ORO
Da (V) 501286
da £834,42
da £834,42
# 2
MPN: 4R12-286303-AA
GRUPPO PINZA ANTERIORE - SX ORO (OPZIONE SVO)
Per freni potenziati
da £862,25
da £862,25
# 2
MPN: 1R12-283365-AC
GRUPPO PINZA ANTERIORE - SX, ROSSO
Fino a (V) 501285
da £723,17
da £723,17
# 2
MPN: 4R12-283365-AA
GRUPPO PINZA ANTERIORE - SX, ROSSO
Da (V) 501286
da £834,42
da £834,42
# 2
MPN: 4R12-286245-AA
PINZA COMPLETA ANTERIORE - SX ROSSA (OPZIONE SVO)
Per freni potenziati/Vanquish S da (V) 501506
da £1.084,74
da £1.084,74
# 2
MPN: 5R13-2B119-AA
GRUPPO PINZA ANTERIORE - SX ARGENTO (520 HP)
Elimina S da (V) 501506
da £1.175,58
da £1.175,58
# 2
MPN: 1R12-280458-AF
GRUPPO PINZA ANTERIORE - DESTRA
Fino a (V) 501285
da £515,47
da £515,47
# 2
MPN: 4R12-280458-AA
GRUPPO PINZA ANTERIORE - DESTRA
Da (V) 501286
da £582,26
da £582,26
# 2
MPN: 4R12-286246-AA
GRUPPO PINZA ANTERIORE - GRIGIA DESTRA (OPZIONE SVO)
Per freni potenziati: Vanquish S da (V) 501506
da £1.084,74
da £1.084,74
# 2
MPN: 1R12-283360-AC
GRUPPO PINZA ANTERIORE - DESTRA, NERA
Fino a (V) 501285
da £537,73
da £537,73
# 2
MPN: 4R12-283360-AA
GRUPPO PINZA ANTERIORE - DESTRA, NERA
Da (V) 501286
da £834,42
da £834,42
# 2
MPN: 4R12-286242-AA
PINZA COMPLETA ANTERIORE - NERA DESTRA (OPZIONE SVO)
Per freni potenziati: Vanquish S da (V) 501506
da £1.084,74
da £1.084,74
# 2
MPN: 1R12-283362-AC
GRUPPO PINZA ANTERIORE - DESTRA, ORO
Fino a (V) 501285
da £537,73
da £537,73
# 2
MPN: 4R12-283362-AA
GRUPPO PINZA ANTERIORE - DESTRA, ORO
Da (V) 501286
da £834,42
da £834,42
# 2
MPN: 4R12-286302-AA
GRUPPO PINZA ANTERIORE - ORO DESTRA (OPZIONE SVO)
Per freni potenziati
da £862,25
da £862,25
# 2
MPN: 1R12-283364-AC
GRUPPO PINZA ANTERIORE - DESTRA, ROSSO
Fino a (V) 501285
da £723,17
da £723,17
# 2
MPN: 4R12-283364-AA
GRUPPO PINZA ANTERIORE - DESTRA, ROSSO
Da (V) 501286
da £834,42
da £834,42
# 2
MPN: 4R12-286244-AA
PINZA COMPLETA ANTERIORE - ROSSA DESTRA (OPZIONE SVO)
Per freni potenziati: Vanquish S da (V) 501506
da £1.084,74
da £1.084,74
# 2
MPN: 5R13-2B118-AA
GRUPPO PINZA ANTERIORE - ARGENTO DESTRO (520 HP)
Elimina S da (V) 501506
da £1.175,58
da £1.175,58
# 3
MPN: 1R12-285403-AA
GRUPPO PASTIGLIA FRENO, ANTERIORE, DESTRA
Fino a (V) 501285
# 3
MPN: 1R12-285402-AA
GRUPPO PASTIGLIA FRENO, ANTERIORE, SINISTRO
Fino a (V) 501285
# 3
MPN: 4R12-28-10402-PK
KIT GRUPPO PASTIGLIE FRENO, ANTERIORE
Da (V) 501286
da £560,48
da £560,48
# 3
MPN: 5R13-2K023-AA
GRUPPO PASTIGLIA FRENO, ANTERIORE
Per freni potenziati - Vanquish S
# 4
MPN: 28-85451
KIT CLIP E PERNO
Per pastiglie freno standard
da £38,86
da £38,86
# 5
MPN: 1R12-284577-AA
BULLONE, TESTA DEL TAPPO M12X65
# 5
MPN: 3R12-285956-AA
BULLONE, TESTA DEL TAPPO, M12 X 80 - 12.9 (OPZIONE SVO)
Per freni potenziati: Vanquish S da (V) 501506
da £10,88
da £10,88
# 5
MPN: 694562
LOCTITE 242
# 6
MPN: 1R12-280464-AE
GRUPPO TUBO FRENO, ANTERIORE
da £63,28
da £63,28
# 6
MPN: 4R12-286132-AA
GRUPPO TUBO FRENO, ANTERIORE, (OPZIONE SVO)
Per freni potenziati/Vanquish S da (V) 501506
da £179,93
da £179,93
# 7
MPN: 699233
FASCETTA
# 8
MPN: 1R12-36-10006
DADO DELLA RUOTA, M12X1.5
# 8
MPN: 4G43-1K024-AD
DADO DELLA RUOTA, M14X2
Elimina S da (V) 501506
da £20,61
da £20,61
# 9
MPN: 699878
FERMO, DADO, M12
da £6,11
da £6,11
# 10
MPN: 1R12-90-10109
GRUPPO SENSORE, ANTIBLOCCAGGIO FRENO ANTERIORE
# 10
MPN: 3M5T-2B372-AB
SENSORE ABS ANTERIORE (OPZIONE SVO)
Per freni potenziati: Vanquish S da (V) 501506
da £5,28
da £5,28
# 11
MPN: 1R12-282419-AA
CLIP CAVO SENSORE ABS ANTERIORE
da £0,77
da £0,77
# -
-
VITE, M5X12 FISSAGGIO DEL SENSORE (OPZIONE SVO)
Per freni potenziati: Vanquish S da (V) 501506
-part-diagram-5.3.webp "ASTON MARTIN VANQUISH (2001) FRENI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-5.4.webp "ASTON MARTIN VANQUISH (2001) FRENO A MANO DIAGRAMMA DELLE PARTI")
-part-diagram-5.5.webp "ASTON MARTIN VANQUISH (2001) INGRANAGGIO A PEDALE DIAGRAMMA DELLE PARTI")
-part-diagram-5.6.webp "ASTON MARTIN VANQUISH (2001) RUOTE E PNEUMATICI DIAGRAMMA DELLE PARTI")
-part-diagram-6.1a.webp "ASTON MARTIN VANQUISH (2001) LAMPADE PER ESTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-6.1b.webp "ASTON MARTIN VANQUISH (2001) LAMPADE E LAMPADINE PER INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-6.2.webp "ASTON MARTIN VANQUISH (2001) LAVAVETRI DIAGRAMMA DELLE PARTI")
-part-diagram-6.3.webp "ASTON MARTIN VANQUISH (2001) TERGICRISTALLI DIAGRAMMA DELLE PARTI")
-part-diagram-6.4.webp "ASTON MARTIN VANQUISH (2001) COMPONENTI DEL SOTTOCOFANO DIAGRAMMA DELLE PARTI")
-part-diagram-6.5a.webp "ASTON MARTIN VANQUISH (2001) MODULI DI CONTROLLO ELETTRONICO DIAGRAMMA DELLE PARTI")
-part-diagram-6.5b.webp "ASTON MARTIN VANQUISH (2001) MODULI DI CONTROLLO ELETTRONICO DIAGRAMMA DELLE PARTI")
-part-diagram-6.5c.webp "ASTON MARTIN VANQUISH (2001) MODULI DI CONTROLLO ELETTRONICO DIAGRAMMA DELLE PARTI")
-part-diagram-6.6a.webp "ASTON MARTIN VANQUISH (2001) STRUMENTI E CONTROLLI DIAGRAMMA DELLE PARTI")
-part-diagram-6.6a1.webp "ASTON MARTIN VANQUISH (2001) STRUMENTI E CONTROLLI DIAGRAMMA DELLE PARTI")
-part-diagram-6.6b1.webp "ASTON MARTIN VANQUISH (2001) INTRATTENIMENTO IN AUTO DIAGRAMMA DELLE PARTI")
-part-diagram-6.6b2.webp "ASTON MARTIN VANQUISH (2001) INTRATTENIMENTO IN AUTO DIAGRAMMA DELLE PARTI")
-part-diagram-6.7a.webp "ASTON MARTIN VANQUISH (2001) BATTERIA E CAVI DIAGRAMMA DELLE PARTI")
-part-diagram-6.7b.webp "ASTON MARTIN VANQUISH (2001) BATTERIA E CAVI DIAGRAMMA DELLE PARTI")
-part-diagram-6.7c.webp "ASTON MARTIN VANQUISH (2001) BATTERIA E CAVI DIAGRAMMA DELLE PARTI")
-part-diagram-6.8a.webp "ASTON MARTIN VANQUISH (2001) RELÈ DIAGRAMMA DELLE PARTI")
-part-diagram-6.8b.webp "ASTON MARTIN VANQUISH (2001) FUSIBILI DIAGRAMMA DELLE PARTI")
-part-diagram-6.9.webp "ASTON MARTIN VANQUISH (2001) IMBRACATURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.1a1.webp "ASTON MARTIN VANQUISH (2001) STRUTTURA DEL CORPO DIAGRAMMA DELLE PARTI")
-part-diagram-7.1a2.webp "ASTON MARTIN VANQUISH (2001) STRUTTURA DI SUPPORTO DEL CORPO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-7.1a3.webp "ASTON MARTIN VANQUISH (2001) UNDERBODY1 DIAGRAMMA DELLE PARTI")
-part-diagram-7.1a3.2.webp "ASTON MARTIN VANQUISH (2001) UNDERBODY2 DIAGRAMMA DELLE PARTI")
-part-diagram-7.1b.webp "ASTON MARTIN VANQUISH (2001) STRUTTURA AD IMPATTO FRONTALE DIAGRAMMA DELLE PARTI")
-part-diagram-7.1c.webp "ASTON MARTIN VANQUISH (2001) MECCANISMO SPORTELLO CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-7.1d.webp "ASTON MARTIN VANQUISH (2001) PORTE DIAGRAMMA DELLE PARTI")
-part-diagram-7.1e.webp "ASTON MARTIN VANQUISH (2001) MECCANISMO DI CHIUSURA DELLA PORTA DIAGRAMMA DELLE PARTI")
-part-diagram-7.1f.webp "ASTON MARTIN VANQUISH (2001) COFANO DIAGRAMMA DELLE PARTI")
-part-diagram-7.1g.webp "ASTON MARTIN VANQUISH (2001) ALI ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-7.1h.webp "ASTON MARTIN VANQUISH (2001) COPERCHIO DEL BAULE DIAGRAMMA DELLE PARTI")
-part-diagram-7.2a.webp "ASTON MARTIN VANQUISH (2001) ACCESSORI PER IL CORPO DIAGRAMMA DELLE PARTI")
-part-diagram-7.2b.webp "ASTON MARTIN VANQUISH (2001) ACCESSORI PER IL CORPO DIAGRAMMA DELLE PARTI")
-part-diagram-7.3a.webp "ASTON MARTIN VANQUISH (2001) PARAURTI ANTERIORE E GREMBIULE DIAGRAMMA DELLE PARTI")
-part-diagram-7.3b.webp "ASTON MARTIN VANQUISH (2001) PARAURTI POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-7.4a.webp "ASTON MARTIN VANQUISH (2001) VETRO E FINITURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.4b.webp "ASTON MARTIN VANQUISH (2001) VETRO E TELAI DELLA PORTA DIAGRAMMA DELLE PARTI")
-part-diagram-7.5a.webp "ASTON MARTIN VANQUISH (2001) FASCI E RIFINITURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.5b.webp "ASTON MARTIN VANQUISH (2001) FASCIA E FINITURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.6a.webp "ASTON MARTIN VANQUISH (2001) CONSOLE CENTRALE E FINITURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.6a1.webp "ASTON MARTIN VANQUISH (2001) CONSOLE CENTRALE E FINITURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.6b.webp "ASTON MARTIN VANQUISH (2001) RIVESTIMENTI E RACCORDI PER PORTE DIAGRAMMA DELLE PARTI")
-part-diagram-7.6c.webp "ASTON MARTIN VANQUISH (2001) RIVESTIMENTO SUPERIORE E RIVESTIMENTO DEL TETTO DIAGRAMMA DELLE PARTI")
-part-diagram-7.6d1.webp "ASTON MARTIN VANQUISH (2001) RIVESTIMENTO POSTERIORE, 2+0 DIAGRAMMA DELLE PARTI")
-part-diagram-7.6d2.webp "ASTON MARTIN VANQUISH (2001) RIVESTIMENTO POSTERIORE, 2+2 DIAGRAMMA DELLE PARTI")
-part-diagram-7.7a.webp "ASTON MARTIN VANQUISH (2001) SEDILI ANTERIORI E CINTURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.7b.1a.webp "ASTON MARTIN VANQUISH (2001) SEDILI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-7.7b.1b.webp "ASTON MARTIN VANQUISH (2001) SEDILI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-7.7b2.webp "ASTON MARTIN VANQUISH (2001) CINTURE DI SICUREZZA POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-7.8a.webp "ASTON MARTIN VANQUISH (2001) ASSORBIMENTO DEL SUONO DIAGRAMMA DELLE PARTI")
-part-diagram-7.8b.webp "ASTON MARTIN VANQUISH (2001) TAPPETI DIAGRAMMA DELLE PARTI")
-part-diagram-7.8c.webp "ASTON MARTIN VANQUISH (2001) RIVESTIMENTO E TAPPETINI PER BAGAGLIAIO DIAGRAMMA DELLE PARTI")
-part-diagram-7.8d1.webp "ASTON MARTIN VANQUISH (2001) DEFLETTORE DI CALORE E SCUDI DIAGRAMMA DELLE PARTI")
-part-diagram-7.8d2.webp "ASTON MARTIN VANQUISH (2001) DEFLETTORI E SCUDI DI CALORE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8d3.webp "ASTON MARTIN VANQUISH (2001) DEFLETTORI E SCUDI DI CALORE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8d4.webp "ASTON MARTIN VANQUISH (2001) DEFLETTORI E SCUDI DI CALORE DIAGRAMMA DELLE PARTI")
-part-diagram-8.1.webp "ASTON MARTIN VANQUISH (2001) INSTALLAZIONE NEL VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-8.2.webp "ASTON MARTIN VANQUISH (2001) INSTALLAZIONE INTERNA DIAGRAMMA DELLE PARTI")
-part-diagram-8.3.webp "ASTON MARTIN VANQUISH (2001) MODULI DI CONTROLLO DIAGRAMMA DELLE PARTI")
-part-diagram-9.1.webp "ASTON MARTIN VANQUISH (2001) VARIE DIAGRAMMA DELLE PARTI")
-part-diagram-1.1.webp "ASTON MARTIN VANQUISH (2001) BLOCCO CILINDRO DIAGRAMMA DELLE PARTI")
-part-diagram-1.2.webp "ASTON MARTIN VANQUISH (2001) ALBERO MOTORE, PISTONI E ASTE DIAGRAMMA DELLE PARTI")
-part-diagram-1.3.webp "ASTON MARTIN VANQUISH (2001) TESTE DEI CILINDRI DIAGRAMMA DELLE PARTI")
-part-diagram-1.4a.webp "ASTON MARTIN VANQUISH (2001) COPERTURA ANTERIORE, CATENE E RUOTE DENTATE DIAGRAMMA DELLE PARTI")
-part-diagram-1.4b.webp "ASTON MARTIN VANQUISH (2001) CINGHIE DI TRASMISSIONE, TENDITORI E PULEGGE DIAGRAMMA DELLE PARTI")
-part-diagram-1.5.webp "ASTON MARTIN VANQUISH (2001) POMPA E COPPA DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-1.6.webp "ASTON MARTIN VANQUISH (2001) SISTEMA DI RAFFREDDAMENTO DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-1.7a.webp "ASTON MARTIN VANQUISH (2001) SISTEMA DI RAFFREDDAMENTO AD ACQUA DIAGRAMMA DELLE PARTI")
-part-diagram-1.7b.webp "ASTON MARTIN VANQUISH (2001) COFANO DELLA VENTOLA DI RAFFREDDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-1.8.webp "ASTON MARTIN VANQUISH (2001) SUPPORTI DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-1.9.webp "ASTON MARTIN VANQUISH (2001) COMPONENTI ELETTRICI DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-2.1a.webp "ASTON MARTIN VANQUISH (2001) COLLETTORI DI ASPIRAZIONE E FARFALLE DIAGRAMMA DELLE PARTI")
-part-diagram-2.1b.webp "ASTON MARTIN VANQUISH (2001) FILTRI DELL'ARIA E SENSORI MAF DIAGRAMMA DELLE PARTI")
-part-diagram-2.2.webp "ASTON MARTIN VANQUISH (2001) RAIL E INIETTORI CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-2.3.webp "ASTON MARTIN VANQUISH (2001) SISTEMA DI EMISSIONE EVAPORATIVA DIAGRAMMA DELLE PARTI")
-part-diagram-2.4.webp "ASTON MARTIN VANQUISH (2001) SISTEMA DI ASPIRAZIONE, MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-2.5a.webp "ASTON MARTIN VANQUISH (2001) TUBO DI RIEMPIMENTO CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-2.5b.webp "ASTON MARTIN VANQUISH (2001) SERBATOIO DI CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-2.6a.webp "ASTON MARTIN VANQUISH (2001) TUBI DEL CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-2.6b.webp "ASTON MARTIN VANQUISH (2001) TUBI DEL CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-2.7.webp "ASTON MARTIN VANQUISH (2001) IMPIANTO DI SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-2.8.webp "ASTON MARTIN VANQUISH (2001) SISTEMA DI BYPASS DELLO SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-3.1.webp "ASTON MARTIN VANQUISH (2001) CAMBIO E FRIZIONE ASM DIAGRAMMA DELLE PARTI")
-part-diagram-3.2a.webp "ASTON MARTIN VANQUISH (2001) TRASMISSIONE DEL RAFFREDDAMENTO DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-3.2b.webp "ASTON MARTIN VANQUISH (2001) ASSALE DI RAFFREDDAMENTO DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-3.3.webp "ASTON MARTIN VANQUISH (2001) SISTEMA IDRAULICO ASM DIAGRAMMA DELLE PARTI")
-part-diagram-3.4.webp "ASTON MARTIN VANQUISH (2001) GRUPPO DIFFERENZIALE, TRASMISSIONE E ALBERI CARDANICI DIAGRAMMA DELLE PARTI")
-part-diagram-4.1.webp "ASTON MARTIN VANQUISH (2001) SOSPENSIONI ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-4.2.webp "ASTON MARTIN VANQUISH (2001) SOSPENSIONE POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-4.3.webp "ASTON MARTIN VANQUISH (2001) PIANTONE DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-4.4.webp "ASTON MARTIN VANQUISH (2001) SERVOSTERZO DIAGRAMMA DELLE PARTI")
-part-diagram-5.1.webp "ASTON MARTIN VANQUISH (2001) SERVOFRENO E MODULATORE DIAGRAMMA DELLE PARTI")
