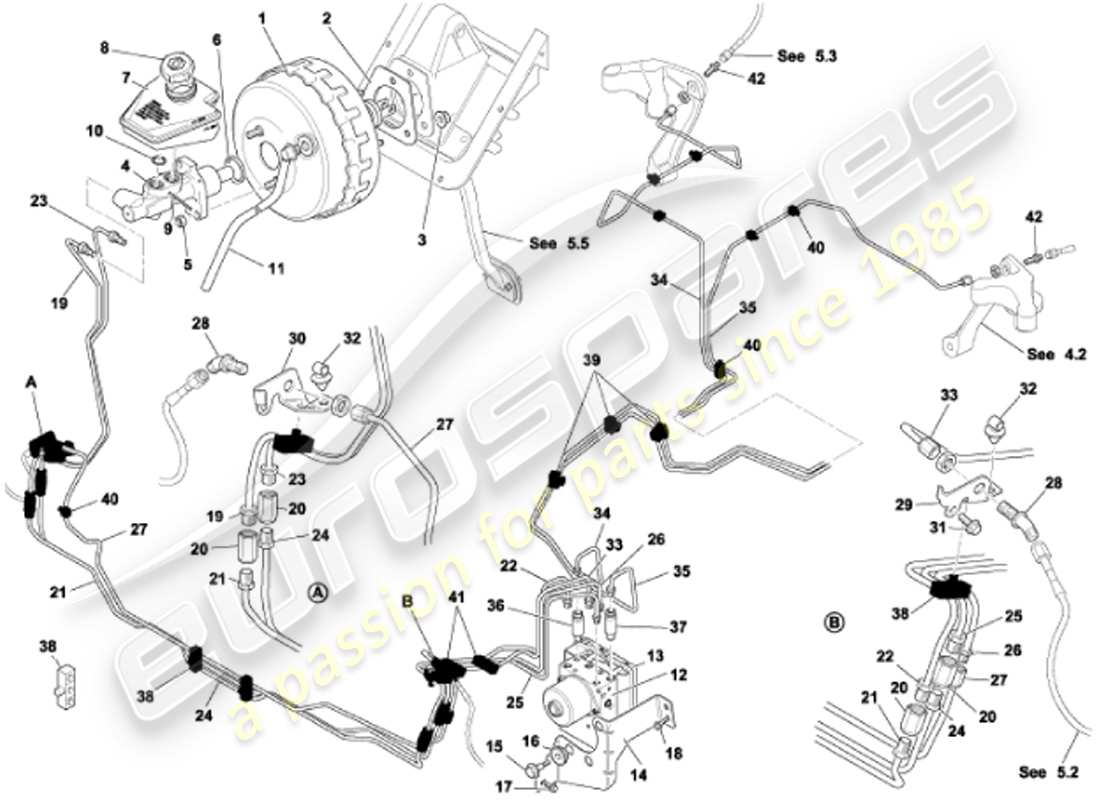

5.1 - Servofreno e modulatore
Aston Martin Vanquish (2001) Brake Booster & Modulator Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 0
MPN: 1R12-284563-AA
GRUPPO SERVOFRENO E POMPA FRENO
da £1.892,62
da £1.892,62
# 1
MPN: 28-125381-AA
SERVOFRENO
da £1.856,07
da £1.856,07
# 2
MPN: 90-84092
GUARNIZIONE
da £8,56
da £8,56
# 3
MPN: 697291
DADO, FLG, M10
Booster per alloggiamento pedale
da £1,38
da £1,38
# 4
MPN: 28-121589-AA
CILINDRO PRINCIPALE
da £416,61
da £416,61
# 5
MPN: 697444
NOCE M8
da £0,47
da £0,47
# 6
MPN: 33-84098
TENUTA A LABBRO, SERBATOIO
da £5,31
da £5,31
# 7
MPN: 1R12-28-10720
SERBATOIO
da £335,22
da £335,22
# 8
MPN: 33-84097
TAPPO, SERBATOIO
da £115,67
da £115,67
# 9
MPN: 33-84099
PERNO DI FISSAGGIO SERBATOIO FRENO
da £4,23
da £4,23
# 10
MPN: 33-84100
FOCA
Serbatoio al cilindro principale
da £15,57
da £15,57
# 11
MPN: 1R12-282552-AE
TUBO, DEPRESSIONE DEL SERVOFRENO
Guida a destra
da £526,56
da £526,56
# 11
MPN: 1R12-282553-AE
TUBO, DEPRESSIONE DEL SERVOFRENO
Guida a sinistra
da £526,56
da £526,56
# -
-
GRUPPO CLIP, TUBO SERVOFRENO
# 12
MPN: 1R12-90-10106P
MODULATORE ABS
da £916,95
da £916,95
# 13
-
MODULO DI CONTROLLO, ANTISCIVOLO
Vedi l'elemento 12
# 14
MPN: 1R12-281399-AD
STAFFA GRUPPO MODULATORE ABS
da £58,67
da £58,67
# 15
MPN: 697795
VITE, M6X28, TORX SPECIALE
Modulatore a staffa
da £3,57
da £3,57
# 16
MPN: 90-85219
MONTAGGIO IN GOMMA, MODULATORE
da £5,77
da £5,77
# 17
MPN: 700091
VITE, M8X20 ESAGONALE FLG HD
da £765,63
da £765,63
# 18
MPN: 695563
VITE, M6X16 ESAGONALE FLG HD
# 19
MPN: 1R12-282273-AD
TUBO FRENO POMPA FRENO ANTERIORE - PRIMO GIUNTO
Guida a destra
da £90,74
da £90,74
# 19
MPN: 1R12-282271-AD
TUBO FRENO POMPA FRENO ANTERIORE - MODULATORE
Guida a sinistra
da £69,85
da £69,85
# 20
MPN: 1R12-282305-AA
CONNETTORE, M10X1
Guida a destra
da £6,09
da £6,09
# 20
MPN: 1R12-282305-AA
CONNETTORE, M10X1
Guida a sinistra
da £6,09
da £6,09
# 21
MPN: 1R12-282274-AD
TUBO FRENO POMPA FRENO ANTERIORE PRIMO GIUNTO - SECONDO GIUNTO
Guida a destra
da £101,80
da £101,80
# 22
MPN: 1R12-282275-AD
TUBO FRENO, POMPA FRENO ANTERIORE, SECONDO GIUNTO - MODULATORE
Guida a destra
da £85,53
da £85,53
# 23
MPN: 1R12-282276-AD
TUBO FRENO POMPA FRENO POSTERIORE - PRIMO GIUNTO
Guida a destra
# 23
MPN: 1R12-282272-AD
TUBO FRENO, POMPA FRENO POSTERIORE - MODULATORE
Guida a sinistra
da £90,74
da £90,74
# 24
MPN: 1R12-282277-AD
TUBO FRENO POMPA POSTERIORE - PRIMO GIUNTO - SECONDO GIUNTO
Guida a destra
da £97,44
da £97,44
# 25
MPN: 1R12-282278-AC
TUBO FRENO, POMPA FRENO POSTERIORE, SECONDO GIUNTO - MODULATORE
Guida a destra
da £90,74
da £90,74
# 26
MPN: 1R12-282280-AB
TUBO FRENO, MODULATORE AL PRIMO GIUNTO, ANTERIORE, DESTRO
da £79,28
da £79,28
# 27
MPN: 1R12-282281-AD
TUBO FRENO, PRIMO GIUNTO AL TUBO ANTERIORE, DESTRO
da £86,38
da £86,38
# 28
MPN: 1R12-283354-AA
GRUPPO RACCORDO, 45 M10X1X23 - 03 JIC
da £62,02
da £62,02
# 29
MPN: 1R12-281845-AD
STAFFA TUBO FRENO ANTERIORE, SX
da £57,86
da £57,86
# 30
MPN: 1R12-281844-AD
STAFFA TUBO FRENO ANTERIORE, DESTRA
da £11,99
da £11,99
# 31
MPN: 700250
BULLONE, M6X16
# 32
MPN: 1R12-282419-AA
CLIP CAVO SENSORE ABS ANTERIORE
da £0,77
da £0,77
# 33
MPN: 1R12-282279-AC
TUBO FRENO, MODULATORE SU TUBO ANTERIORE, SX
da £85,80
da £85,80
# 34
MPN: 1R12-280476-AG
TUBO FRENO, MODULATORE A GIUNTO, POSTERIORE, DESTRO
Fino a (V) 501285
da £98,27
da £98,27
# 34
MPN: 4R12-280476-AA
TUBO FRENO, MODULATORE A GIUNTO, POSTERIORE, DESTRO
Da (V) 501286
da £91,84
da £91,84
# 35
MPN: 1R12-280477-AG
TUBO FRENO, MODULATORE A GIUNTO, POSTERIORE, SX
Fino a (V) 501285
da £90,79
da £90,79
# 35
MPN: 4R12-280477-AA
TUBO FRENO, MODULATORE A GIUNTO, POSTERIORE, SX
Da (V) 501286
da £90,79
da £90,79
# 36
MPN: 1R12-33-10108
VALVOLA DI CONTROLLO PRESSIONE FRENO RIDUZIONE
Fino a (V) 501285
da £45,81
da £45,81
# 37
MPN: 1R12-284133-AA
GRUPPO VALVOLA DI BILANCIAMENTO FRENO POSTERIORE, SX
Fino a (V) 501285
da £97,22
da £97,22
# 38
MPN: 1R12-282309-AA
CLIP, 6X6X4.76 TRIPLO, TUBO FRENO
Guida a destra
da £1,50
da £1,50
# 39
MPN: 1R12-282724-AA
CLIP, 4.76 - 4.76 DOPPIO TUBO FRENO
Guida a destra
da £1,07
da £1,07
# -
-
RIVETTO FORMAFILO
Guida a destra
# 40
MPN: 1R12-282308-AA
CLIP, 4.76 SINGOLO, TUBO FRENO
Guida a destra
da £0,47
da £0,47
# 40
MPN: 1R12-282308-AA
CLIP, 4.76 SINGOLO, TUBO FRENO
Guida a sinistra
da £0,47
da £0,47
# 41
MPN: 700183
CLIP, TUBO DEL FRENO A 4 VIE
Guida a destra
# -
-
CLIP DOPPIA TUBO FRENO
Guida a sinistra
# 42
MPN: 1R12-283330-AB
GRUPPO RACCORDO, M10X1X35 - 03 JIC
da £112,72
da £112,72
