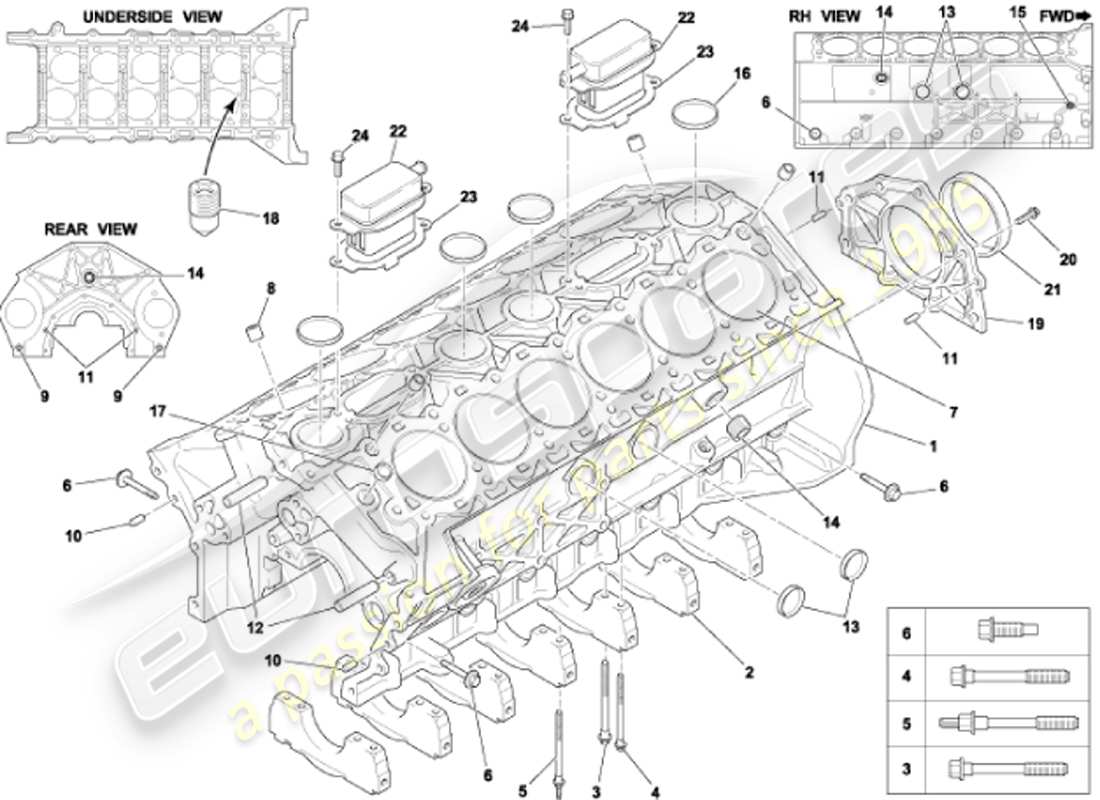

1.1 - BLOCCO CILINDRO
Aston Martin Vanquish (2001) Cylinder Block Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 0
-
MONTAGGIO MOTORE
Prima di ordinare qualsiasi motore, consultare il Bollettino - 2019.IPSB2019_429
# 0
MPN: 091948
GRUPPO MOTORE, MENO FLEXPLATE
# 0
MPN: 091766
GRUPPO MOTORE, MENO FLEXPLATE
Elimina S da (V) 501506
# 1
MPN: 1R12-01-10055
MONTAGGIO BLOCCO CILINDRI
# 1
MPN: 5R13-6010-AA
MONTAGGIO BLOCCO CILINDRI
Elimina S da (V) 501506
# 1
MPN: 1R12-01-10056
BLOCCO CILINDRO, LAVORATO
# 1
MPN: 1R1E-6015-AB
BLOCCO CILINDRO, LAVORATO
Elimina S da (V) 501506
# 2
MPN: 01-84990
TAPPO, CUSCINETTO PRINCIPALE
Non fornito separatamente
# 3
MPN: 01-84991
BULLONE, FLG, M10, CAPPUCCI CUSCINETTO
SOSTITUIRE SEMPRE. NON RIUTILIZZARE
# 4
MPN: 01-84992
BULLONE, FLG, M8, CAPPUCCI CUSCINETTO, ESTERNO
SOSTITUIRE SEMPRE. NON RIUTILIZZARE
# 5
MPN: 01-85133
PRIGIONIERO, CAPPUCCI CUSCINETTO, ESTERNO
SOSTITUIRE SEMPRE. NON RIUTILIZZARE
da £16,36
da £16,36
# 6
MPN: 4G43-01-10819
BULLONE TAPPO CUSCINETTO PRINCIPALE
SOSTITUIRE SEMPRE. NON RIUTILIZZARE
da £22,29
da £22,29
# 7
MPN: 01-84993
RIVESTIMENTO DEL CILINDRO
da £335,15
da £335,15
# 8
MPN: 01-84994
SPINE, 16X19
Testata/blocco cilindri
da £0,51
da £0,51
# 9
MPN: 01-84994
SPINE, 16X19
Trasmissione/blocco
da £0,51
da £0,51
# 10
MPN: 01-84995
SPINE, 8X18
Copertura/blocco anteriore
da £0,66
da £0,66
# 11
MPN: 01-84995
SPINE, 8X18
Fermo/blocco della guarnizione posteriore
da £0,66
da £0,66
# 12
MPN: 01-84996
SPINE, 10X49.25
Guida/blocco catena
da £1,56
da £1,56
# 13
MPN: 01-84997
TAPPO, TAZZA, 1.25
Due su entrambi i lati del blocco
da £2,94
da £2,94
# 14
MPN: 01-84998
TAPPO, TUBO, 3/4X14
da £0,96
da £0,96
# 15
MPN: 01-84999
TAPPO, TUBO, CORTO, 1/4X18 PTF
# 16
MPN: 01-85000
TAZZA CON TAPPO, NUCLEO ACQUA
da £9,54
da £9,54
# 17
MPN: 01-85001
TAPPO COPPA ESPANSIONE
da £4,49
da £4,49
# 18
MPN: 01-85002
SQUIRTORE OLIO A PISTONE
# 19
MPN: 01-85003
FERMO, PARAOLIO ALBERO MOTORE
da £139,79
da £139,79
# 20
MPN: 699097
BULLONE, M6X27.5
da £0,67
da £0,67
# 21
MPN: 1R12-01-10434
GUARNIZIONE OLIO POSTERIORE ALBERO MOTORE
da £26,78
da £26,78
# 21
MPN: 4G43-01-10194
IMBRAGATORE, GUARNIZIONE POSTERIORE
Elimina S da (V) 501506
da £18,37
da £18,37
# 22
MPN: 01-85005
GRUPPO SEPARATORE OLIO
# 22
MPN: 4G43-01-10836
GRUPPO SEPARATORE OLIO
Elimina S da (V) 501506
da £56,38
da £56,38
# 23
MPN: 01-85006
GUARNIZIONE SEPARATORE OLIO SU BLOCCO CILINDRI
# 23
MPN: 1R12-01-10487
GUARNIZIONE SEPARATORE OLIO SU BLOCCO CILINDRI
Elimina S da (V) 501506
da £9,81
da £9,81
# 24
MPN: 702542
VITE, M6X20
da £0,74
da £0,74
