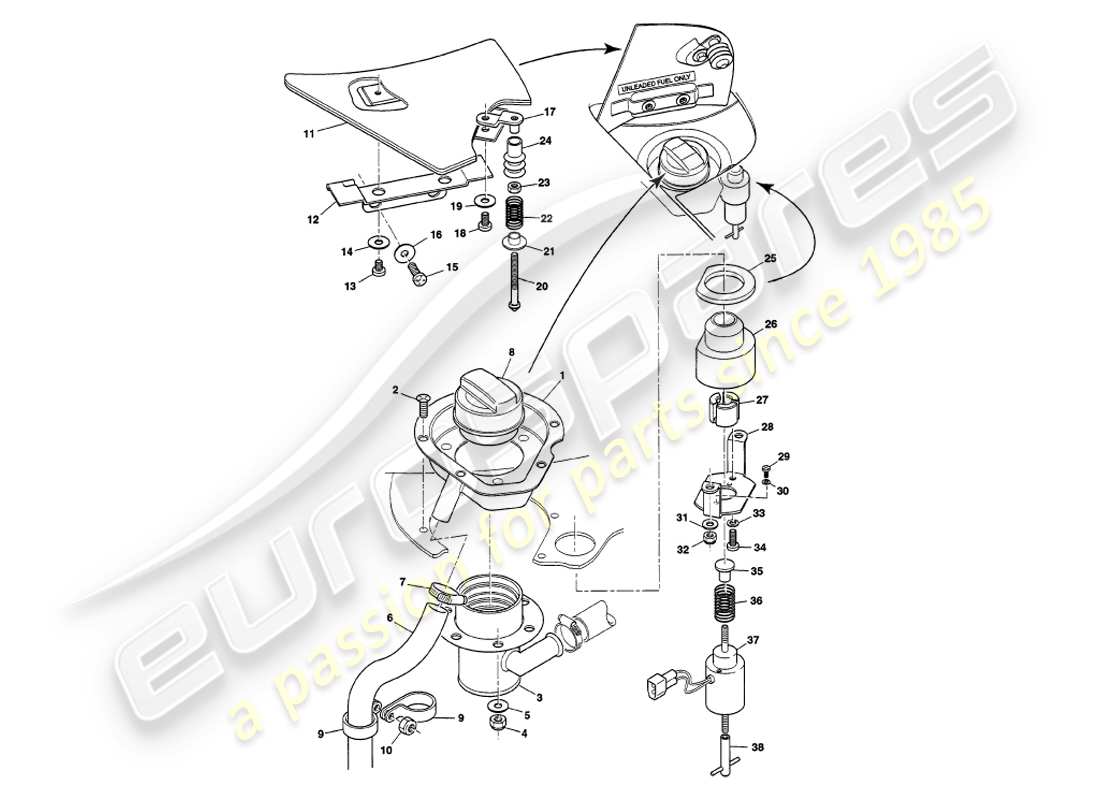

7.3B - Sportelli del serbatoio del carburante
Aston Martin V8 Volante (2000) Fuel Filler Flaps Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 1
MPN: 68-64269
GRUPPO SUPPORTO RIFORNIMENTO CARBURANTE, SX
da £82,11
da £82,11
# 1
MPN: 68-64268
GRUPPO SUPPORTO RIFORNIMENTO CARBURANTE, DESTRO
da £82,62
da £82,62
# 2
MPN: 695862
VITE, M4X12, TESTA SVASATA
da £0,47
da £0,47
# 3
MPN: 68-51907
GRUPPO BOCCHETTONE DI RIEMPIMENTO CARBURANTE, SX
da £148,86
da £148,86
# 3
MPN: 68-51906
GRUPPO BOCCHETTO RIEMPIMENTO CARBURANTE, DESTRO
da £148,86
da £148,86
# 4
MPN: 692151
DADO, NYLOC, M6
Colli di riempimento sui trasportatori
da £0,54
da £0,54
# 5
MPN: 692056
Rondella, PIASTRA, M6
Colli di riempimento sui trasportatori
da £0,47
da £0,47
# -
-
LOCTITE SUPERFLEX
# 6
MPN: 68-74169
TUBO, 7/8 DE X 5/8 ID, SCARICO TRASPORTO CARBURANTE
Taglia da 691919

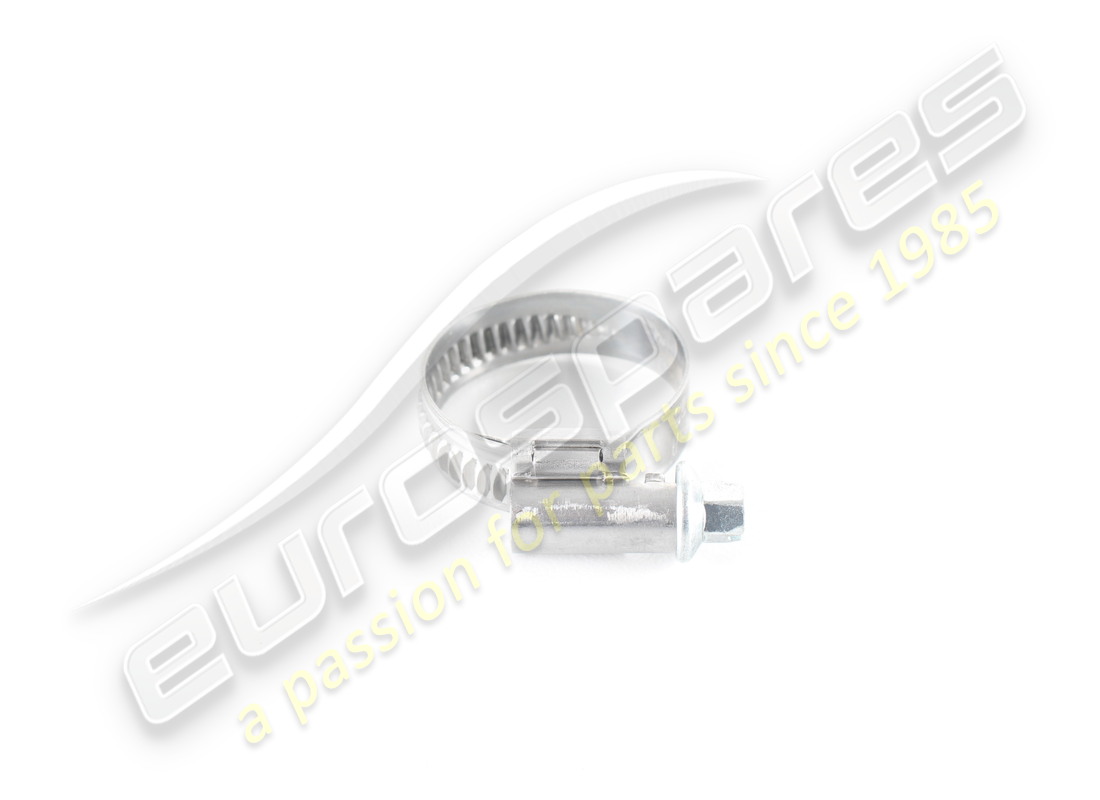

# 7
MPN: 114679
FASCETTA TUBO, ACCIAIO INOSSIDABILE, TUBO DI SCARICO RIEMPIMENTO CARBURANTE
da £0,51
da £0,51
# 8
MPN: 68-24064
TAPPO RIEMPIMENTO CARBURANTE
da £82,48
da £82,48
# 9
MPN: 693488
FASCETTA CAVO, NYLON ID 1, RITEGNO TUBO DI SCARICO
da £0,79
da £0,79
# 10
MPN: 692151
DADO, NYLOC, M6, RITEGNO TUBO DI SCARICO
da £0,54
da £0,54
# -
-
CINGHIA, CAVO, TUBO DI SCARICO
# 11
MPN: 68-61291
COMPLETO SPORTELLO RIEMPIMENTO CARBURANTE DESTRO
# 11
MPN: 68-61290
COMPLETO SPORTELLO, RIEMPIMENTO CARBURANTE, SX
# 12
MPN: 68-61218
GRUPPO CERNIERA, SPORTELLO RIEMPIMENTO CARBURANTE
da £70,83
da £70,83
# -
-
LOCTITE 341
# 13
MPN: 695614
VITE, M5X8, CERNIERA SULL'ALTA
da £0,47
da £0,47
# 14
MPN: 693793
Rondella, LISCIA, M5, CERNIERA SULL'ALTA
da £0,47
da £0,47
# 15
MPN: 692243
VITE, M5X16, CERNIERA PER SCARICO
da £0,47
da £0,47
# 16
MPN: 693793
Rondella, LISCIA, M5, CERNIERA PER SCARICO
da £0,47
da £0,47
# 17
MPN: 68-61459
STAFFA DI MONTAGGIO, PERNO DI FERMO SULLO SPORTELLO DI RIEMPIMENTO
da £67,41
da £67,41
# 18
MPN: 695614
VITE, M5X8, STAFFA DI MONTAGGIO SULLO SPORTELLO DI RIEMPIMENTO
da £0,47
da £0,47
# 19
MPN: 693793
Rondella, LISCIA, M5, STAFFA DI MONTAGGIO SULLO SPORTELLO DI RIEMPIMENTO
da £0,47
da £0,47
# -
-
GRUPPO PERNO DI FERMO, SPORTELLO DEL RIEMPIMENTO CARBURANTE
# 20
MPN: 68-61456
PUNTA DI FERMO, SPORTELLO DEL RIEMPIMENTO CARBURANTE
da £12,52
da £12,52
# 21
MPN: 68-64180
FERMO, MOLLA
da £12,35
da £12,35
# 22
MPN: 695934
MOLLA, COMPRESSIONE
da £5,48
da £5,48
# 23
MPN: 694202
DADO, SERRATURA, M5
da £0,49
da £0,49
# 24
MPN: 68-61458
GHETTA, PISTONE
da £30,56
da £30,56
# 25
MPN: 68-61299
GUARNIZIONE, CHIUSURA DEL RIEMPIMENTO CARBURANTE
da £15,25
da £15,25
# -
-
GRUPPO MECCANISMO DI CATTURA, SPORTELLO RIEMPIMENTO CARBURANTE
# 26
MPN: 68-61194
ALLOGGIAMENTO, CHIUSURA DELLO SPORTELLO DI RIEMPIMENTO DEL CARBURANTE
da £69,08
da £69,08
# 27
MPN: 68-61457
FERMO, PERNO DI FERMO
da £26,51
da £26,51
# 28
MPN: 68-61467
STAFFA DI MONTAGGIO, MECCANISMO DI FERMO AL CANALE DI SCARICO
da £6,22
da £6,22
# 29
MPN: 695604
VITE, M3X6, SOLENOIDE ALLA STAFFA
da £0,47
da £0,47
# 30
MPN: 695928
Rondella, MOLLA, M3, SOLENOIDE ALLA STAFFA
da £0,47
da £0,47
# 31
MPN: 692055
Rondella, LISCIA, M5, MECCANISMO DI FERMO PER IL CANALE DI SCARICO
da £0,47
da £0,47
# 32
MPN: 692800
DADO, NYLOC, M5, MECCANISMO DI FERMO PER CANALE DI SCARICO
da £0,47
da £0,47
# 33
MPN: 692044
Rondella, MOLLA, M4
da £0,47
da £0,47
# 34
MPN: 695799
VITE, M4X12, STAFFA DI MONTAGGIO ALL'ALLOGGIAMENTO
da £0,47
da £0,47
# 35
MPN: 68-61196
ATTUATORE, PERNO DI CHIUSURA
da £5,66
da £5,66
# 36
MPN: 695935
MOLLA, COMPRESSIONE
da £5,54
da £5,54
# 37
MPN: 37-64311
SOLENOIDE
da £301,18
da £301,18
# -
-
SOFFIETTO IN GOMMA
# -
-
VASELINA
# 38
MPN: 68-61760
CHIUSURA, OVERRIDE MANUALE
da £50,51
da £50,51
