3.5 - Unità ipoide

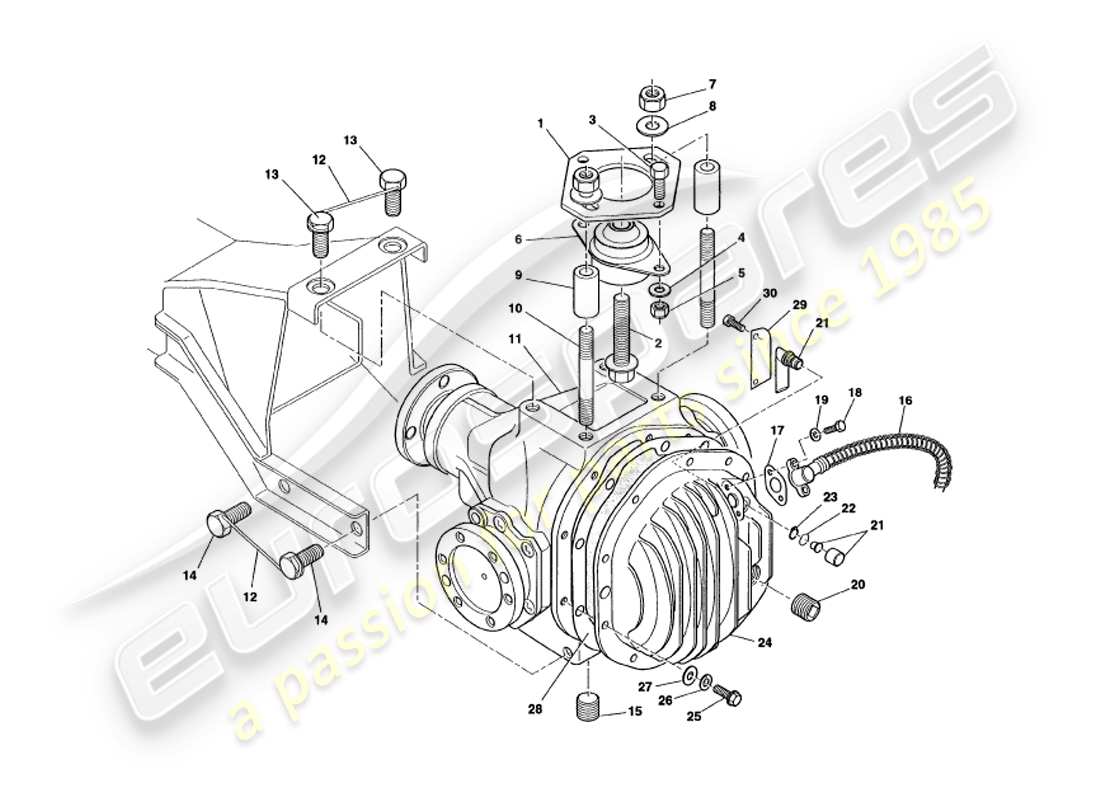

Aston Martin V8 Volante (2000) Hypoid Unit Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 1
MPN: 27-72996
RINFORZO, MONTAGGIO BOCCOLA IPOIDE
da £198,90
da £198,90
# 2
MPN: 696595
BULLONE, DURLOCK, M16X80
da £21,39
da £21,39
# -
-
LOCTITE 242
# 3
MPN: 692185
VITE, M10X25
Boccola FI all'irrigidimento
da £0,99
da £0,99
# 4
MPN: 692058
Rondella, PIASTRA, M10
Boccola FI all'irrigidimento
da £0,47
da £0,47
# 5
MPN: 692034
DADO, NYLOC, M10
Boccola FI all'irrigidimento
da £0,47
da £0,47
# 6
MPN: 27-73208
BOCCOLA MONTAGGIO DIFF
da £101,53
da £101,53
# 7
MPN: 690156
NUT, NYLOC, 1/2 UNF
Montaggio con perno e ipoide
da £2,96
da £2,96
# 8
MPN: 095-023-0115
Rondella, SPECIALE, 1/2
Montaggio con perno e ipoide
da £4,03
da £4,03
# 9
MPN: 27-72997
MANICOTTO DISTANZIATORE, MONTAGGIO IPOIDE
da £30,45
da £30,45
# 10
MPN: 27-72998
Perno, boccola di montaggio ipoide
da £48,70
da £48,70
# -
-
LOCTITE 270
Perno, boccola di montaggio ipoide
# 11
MPN: 27-56265
UNITÀ IPOIDE, 4.09:1
da £4.079,30
da £4.079,30
# 12
MPN: 695393
FILO DI BLOCCAGGIO, ACCIAIO INOSSIDABILE, 1MM
da £388,40
da £388,40
# 13
MPN: 069-026-0132
VITE, STAFFA DI MONTAGGIO IPOIDE
da £52,72
da £52,72
# 14
MPN: 069-026-0133
VITE, 7/16 UNF X 1
da £20,86
da £20,86
# 15
MPN: 26-23497
TAPPO DI SCARICO
da £37,28
da £37,28
# 16
MPN: 37-50602
TRASDUTTORE TACHIMETRO
da £629,16
da £629,16
# 17
MPN: 37-51825
SPESSORE, TRASDUTTORE TACHIMETRO
da £3,98
da £3,98
# 18
MPN: 692088
VITE, M6X16
Fissaggio del tachimetro
da £0,47
da £0,47
# 19
MPN: 692066
Rondella, ANTISCIVOLO, M6
Fissaggio del tachimetro
da £0,47
da £0,47
# 20
MPN: 27-53571
SPINA, 3/4 BSP
# 21
MPN: 27-52616
GRUPPO SFIATO
da £16,42
da £16,42
# 22
MPN: 694854
O ANELLO, SFIATO
da £5,36
da £5,36
# 23
MPN: 694855
ANELLO DI SICUREZZA, SFIATO
da £0,47
da £0,47
# 24
MPN: 27-51948
COPERTURA UNITÀ IPOIDE POSTERIORE
da £303,54
da £303,54
# 25
MPN: 510507
VITE, 5/16 UNC
da £0,83
da £0,83
# 26
MPN: 591-000-0205
Rondella, MOLLA, 5/16
da £0,47
da £0,47
# 27
MPN: 629-000-0305
Rondella, PIASTRA, 5/16
da £1,09
da £1,09
# 28
MPN: 020-026-0764
GUARNIZIONE COPERCHIO POSTERIORE
da £6,41
da £6,41
# 29
MPN: 27-55267
PIASTRA DEFLETTORE, COPERTURA IPOIDE
da £4,94
da £4,94
# 30
MPN: 694427
VITE, 10-24 UNC X 1/2
Deflettore da coprire
da £0,47
da £0,47
# -
-
PARAOLIO, PIGNONE
# -
-
PARAOLIO, ALBERO QUARTIERE
