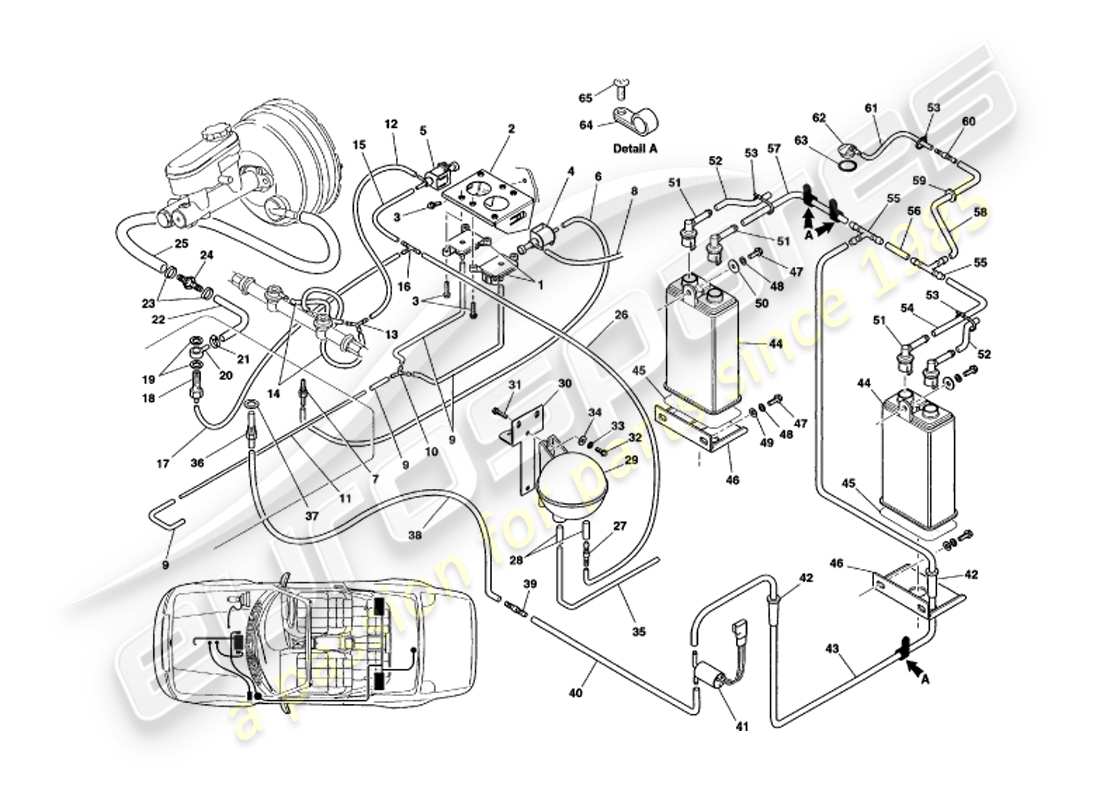

2.4 - SISTEMA DI VUOTO
Aston Martin V8 Volante (1999) Vacuum System Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 1
MPN: 39-56170
SENSORE DI PRESSIONE ASSOLUTA
da £229,12
da £229,12
# 2
MPN: 08-64899
GRUPPO STAFFA DI MONTAGGIO, SENSORE PRESSIONE ASSOLUTA
da £24,33
da £24,33
# 3
MPN: 695560
VITE, M5X16
da £0,47
da £0,47
# 4
MPN: 08-56325
VALVOLA DEL VUOTO, REVISIONATA
# 5
MPN: 89-26545
VALVOLA DEL VUOTO, ARIA CONDIZIONATA
da £13,62
da £13,62
# 6
MPN: 08-56232
TUBO IN POLIVON BIANCO, VALVOLA PER VUOTO MODIFICATO
Realizzato da 691504 (530mm)
# 7
MPN: 08-21079
GRUPPO RACCORDO ARIA
Base plenaria
da £43,43
da £43,43
# 8
MPN: 08-56219
Tubo, polyvon, valvola del vuoto al connettore a Y
Realizzato da 692546 (400mm)
# 9
MPN: 08-56217
TUBO, POLYVON, APS - Y CONN - PLENUM
Modulo creato 692546 (400mm)
# 10
MPN: 08-21068
CONNESSIONE A Y
# 11
MPN: 08-56218
TUBO IN NYLON, CONN. A Y AL PLENUM IN FIBRA DI VETRO
Realizzato da 691507 (1000mm)
# 12
MPN: 08-56219
Tubo, polyvon, valvola del vuoto al connettore a Y
Realizzato da 692546 (400mm)
# 13
MPN: 08-21068
CONNESSIONE A Y
# 14
MPN: 08-56217
TUBO, POLYVON, Y CONN - VALVOLE DI COMMUTAZIONE
Realizzato da 692546 (200mm)
# 15
MPN: 08-56217
TUBO, POLYVON, TEE - VALVOLA DEL VUOTO
Realizzato da 692546 (200mm)
# 16
MPN: 08-21067
PEZZO A T, PLENUM - VALVOLA DEL VUOTO
da £2,49
da £2,49
# 17
MPN: 08-56217
TUBO, POLYVON, BANJO - TEE
Realizzato da 692546 (200mm)
# 18
MPN: 08-26434
GRUPPO BULLONE BANJO
da £46,07
da £46,07
# 19
MPN: 022-033-0202
Rondella, RAME
da £1,85
da £1,85
# 20
MPN: 069-033-0168
BANJO
da £52,85
da £52,85
# 21
MPN: 692645
CLIP, OETIKER
da £1,22
da £1,22
# 22
MPN: 692643
TUBO DI ASPIRAZIONE
da £35,64
da £35,64
# 23
MPN: 693168
CLIP, OETIKER
da £0,66
da £0,66
# 24
MPN: 33-16743
VALVOLA DI NON RITORNO
da £83,51
da £83,51
# 25
MPN: 692643
TUBO, ID 11/32
Valvola di non ritorno al servo
da £35,64
da £35,64
# 26
MPN: 08-56222
TUBO, POLYVON, TEE - RESVR VUOTO ARIA CONDIZIONATA
Realizzato da 692546 (1200mm)
# 27
MPN: 692732
CONNETTORE, 6MM DRITTO
da £4,28
da £4,28
# 28
MPN: 08-56226
MANICOTTO DI CHIUSURA
Realizzato da 693280 (10mm)
# 29
MPN: 693060
SERBATOIO DEL VUOTO
da £113,11
da £113,11
# 30
MPN: 32-73301
STAFFA SERBATOIO DEL VUOTO
Guida a destra
da £19,14
da £19,14
# 30
MPN: 33-73585
STAFFA SERBATOIO DEL VUOTO
Guida a sinistra
da £14,08
da £14,08
# 31
MPN: 695158
VITE, FLG, M6X12
da £0,78
da £0,78
# 32
MPN: 695559
VITE, FLG, M5X12
# 33
MPN: 692045
Rondella, MOLLA, M5
da £0,47
da £0,47
# 34
MPN: 692055
Rondella, PIASTRA, M5
da £0,47
da £0,47
# 35
MPN: 08-56220
TUBO, POLYVON, SERBATOIO A/C PER A/C
Fatto da 692546
# 36
MPN: 08-55718
GRUPPO NIPPLO, 1/4 BSP
Base plenaria
da £20,08
da £20,08
# 37
MPN: 095-033-0161
RONDELLA IN Rondella
Base plenaria
# 38
MPN: 08-65038
TUBO, POLYVON, CONNETTORE PER SPURGO BASE PLENUM
Realizzato da 693280 (700mm)
# 39
MPN: 697840
CONNETTORE, 6MM DRITTO
Valvola di spurgo per lo spurgo del plenumbase
da £2,00
da £2,00
# 40
MPN: 08-65037
TUBO, POLYVON, VALVOLA DI SPURGO AL CONNETTORE
Realizzato da 693280 (850mm)
# 40
MPN: 08-72203
CONNETTORE SERBATOIO IN CARBONE
da £15,79
da £15,79
# 41
MPN: 39-70587
VALVOLA DI SPURGO
da £653,99
da £653,99
# 41
MPN: 08-72204
DOPPIO CONNETTORE, CANISTER IN CARBONE
da £10,72
da £10,72
# 42
MPN: 696725
ANELLO DI TENUTA, MANICOTTO
da £0,47
da £0,47
# 42
MPN: 693280
TUBO, 6MM ID POLYVON
Contenitore a contenitore
da £26,00
da £26,00
# 43
MPN: 693280
TUBO, 6MM ID POLYVON
Contenitore in carbonio per valvola di spurgo
da £26,00
da £26,00
# 44
MPN: 08-70589
SERBATOIO IN CARBONIO
da £396,16
da £396,16
# 44
MPN: 696725
ANELLO DI TENUTA, MANICOTTO
Tubo in carbonio attraverso la piastra della soglia
da £0,47
da £0,47
# 45
MPN: 069-065-0043
STRISCIA, SUPPORTO INFERIORE, CANISTER IN CARBONIO
# 45
MPN: 692209
CLIP A P, 3/8 NYLON
da £0,49
da £0,49
# 46
MPN: 08-65582
STAFFA SUPPORTO INFERIORE SERBATOIO IN CARBONIO
da £23,96
da £23,96
# 46
MPN: 691020
VITE, NO.8 X 1/2
da £0,47
da £0,47
# 47
MPN: 692088
VITE, M6X16
Fissaggio della staffa del contenitore
da £0,47
da £0,47
# 47
MPN: 39-70587
VALVOLA DI SPURGO
da £653,99
da £653,99
# 48
MPN: 692040
Rondella, MOLLA, M6
Fissaggio della staffa del contenitore
da £0,50
da £0,50
# 48
MPN: 08-65037
TUBO, POLYVON, VALVOLA DI SPURGO AL CONNETTORE
Realizzato da 693280 (850mm)
# 49
MPN: 692056
Rondella, PIASTRA, M6
Fissaggio della staffa del contenitore
da £0,47
da £0,47
# 49
MPN: 697840
CONNETTORE, 6MM DRITTO
Valvola di spurgo per lo spurgo del plenumbase
da £2,00
da £2,00
# 50
MPN: 690386
Rondella, 1/4 X 3/4
Fissaggio della staffa del contenitore
da £0,47
da £0,47
# 50
MPN: 08-65038
TUBO, POLYVON, CONNETTORE PER SPURGO BASE PLENUM
Realizzato da 693280 (700mm)
# 51
MPN: 08-72204
CONNETTORE SERBATOIO IN CARBONIO, TIPO L
da £10,72
da £10,72
# 51
MPN: 693280
TUBO, 6MM ID, POLYVON
Avvolgere la valvola sul contenitore
da £26,00
da £26,00
# 52
MPN: 08-65974
TUBO, CANISTER PER ATMOSFERA
Taglia da 693280
# 52
-
CRAVATTA
# 53
MPN: 693375
CRAVATTA
da £0,47
da £0,47
# 53
MPN: 692732
PRESA RIDOTTO DIRITTO
da £4,28
da £4,28
# 54
MPN: 08-65975
TUBO, T A SERBATOIO, SX
# 54
MPN: 692546
TUBO, 1/8 ID
Presa per serbatoio
da £7,92
da £7,92
# 55
MPN: 692201
T-PE, 6MM NYLON
da £5,71
da £5,71
# 55
MPN: 095-034-0124
VALVOLA DI RIBALTAMENTO
da £232,98
da £232,98
# 56
MPN: 08-65977
TUBO, DA PEZZO A T A PEZZO A T
Taglia da 693280
# 56
MPN: 095-034-0125
GUARNIZIONE VALVOLA DI RIBALTAMENTO
da £25,63
da £25,63
# 57
MPN: 693280
TUBO, 6MM ID, POLYVON
Contenitore per pezzo a T
da £26,00
da £26,00
# 58
MPN: 692201
T-PE, 6MM NYLON
da £5,71
da £5,71
# 59
MPN: 693280
TUBO, 6MM ID, POLYVON
Pezzo a T per drenare
da £26,00
da £26,00
# -
-
CLIP AUTOADESIVA
Collegamento al serbatoio
# 60
MPN: 08-21079
GRUPPO RACCORDO STROZZATORE
Base plenaria
da £43,43
da £43,43
# 61
MPN: 08-55718
GRUPPO NIPPLO, 1/4 BSP
Base plenaria
da £20,08
da £20,08
-part-diagram-2.5.webp "ASTON MARTIN V8 VOLANTE (1999) INIEZIONE ELETTRONICA DEL CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-2.6.webp "ASTON MARTIN V8 VOLANTE (1999) SISTEMA DI ALIMENTAZIONE CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-2.7.webp "ASTON MARTIN V8 VOLANTE (1999) IMPIANTO DI SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-3.1.webp "ASTON MARTIN V8 VOLANTE (1999) CONVERTITORE DI COPPIA DIAGRAMMA DELLE PARTI")
-part-diagram-3.2.webp "ASTON MARTIN V8 VOLANTE (1999) RAFFREDDAMENTO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-3.3a.webp "ASTON MARTIN V8 VOLANTE (1999) SELETTORE MARCIA DIAGRAMMA DELLE PARTI")
-part-diagram-3.3b.webp "ASTON MARTIN V8 VOLANTE (1999) COLLEGAMENTO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-3.3c.webp "ASTON MARTIN V8 VOLANTE (1999) CAMBIO A QUATTRO VELOCITÀ DIAGRAMMA DELLE PARTI")
-part-diagram-3.4.webp "ASTON MARTIN V8 VOLANTE (1999) TUBO DI TORSIONE E ALBERO DELL'ELICA DIAGRAMMA DELLE PARTI")
-part-diagram-3.5.webp "ASTON MARTIN V8 VOLANTE (1999) UNITÀ IPOIDE DIAGRAMMA DELLE PARTI")
-part-diagram-3.6.webp "ASTON MARTIN V8 VOLANTE (1999) GRUPPO ALBERO MOTORE E MOZZO DIAGRAMMA DELLE PARTI")
-part-diagram-4.1.webp "ASTON MARTIN V8 VOLANTE (1999) SOSPENSIONI ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-4.2.webp "ASTON MARTIN V8 VOLANTE (1999) SOSPENSIONE POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-4.3.webp "ASTON MARTIN V8 VOLANTE (1999) PIANTONE DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-4.4.webp "ASTON MARTIN V8 VOLANTE (1999) SERVOSTERZO DIAGRAMMA DELLE PARTI")
-part-diagram-5.1.webp "ASTON MARTIN V8 VOLANTE (1999) SERVO E MODULATORE DIAGRAMMA DELLE PARTI")
-part-diagram-5.2.webp "ASTON MARTIN V8 VOLANTE (1999) FRENI ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-5.3.webp "ASTON MARTIN V8 VOLANTE (1999) FRENI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-5.4.webp "ASTON MARTIN V8 VOLANTE (1999) FRENO A MANO DIAGRAMMA DELLE PARTI")
-part-diagram-5.5.webp "ASTON MARTIN V8 VOLANTE (1999) INGRANAGGIO A PEDALE DIAGRAMMA DELLE PARTI")
-part-diagram-5.6.webp "ASTON MARTIN V8 VOLANTE (1999) RUOTE E PNEUMATICI DIAGRAMMA DELLE PARTI")
-part-diagram-6.1.webp "ASTON MARTIN V8 VOLANTE (1999) COMPONENTI ELETTRICI DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-6.2a.webp "ASTON MARTIN V8 VOLANTE (1999) FARI DIAGRAMMA DELLE PARTI")
-part-diagram-6.2b.webp "ASTON MARTIN V8 VOLANTE (1999) LAMPADE PER ESTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-6.2c.webp "ASTON MARTIN V8 VOLANTE (1999) LAMPADE PER INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-6.2d.webp "ASTON MARTIN V8 VOLANTE (1999) LAMPADINE DIAGRAMMA DELLE PARTI")
-part-diagram-6.3a.webp "ASTON MARTIN V8 VOLANTE (1999) TERGICRISTALLI DIAGRAMMA DELLE PARTI")
-part-diagram-6.3b.webp "ASTON MARTIN V8 VOLANTE (1999) LAVAVETRI DIAGRAMMA DELLE PARTI")
-part-diagram-6.4a.webp "ASTON MARTIN V8 VOLANTE (1999) COMPONENTI SOTTOCOFANO, FINO AL VIN 89026 DIAGRAMMA DELLE PARTI")
-part-diagram-6.4b.webp "ASTON MARTIN V8 VOLANTE (1999) COMPONENTI SOTTOCOFANO, VIN 89027 ATTIVO DIAGRAMMA DELLE PARTI")
-part-diagram-6.5.webp "ASTON MARTIN V8 VOLANTE (1999) MODULI DI CONTROLLO ELETTRONICO DIAGRAMMA DELLE PARTI")
-part-diagram-6.6a.1.webp "ASTON MARTIN V8 VOLANTE (1999) STRUMENTI E CONTROLLI DIAGRAMMA DELLE PARTI")
-part-diagram-6.6a.2.webp "ASTON MARTIN V8 VOLANTE (1999) STRUMENTO E CONTROLLI DIAGRAMMA DELLE PARTI")
-part-diagram-6.6b.webp "ASTON MARTIN V8 VOLANTE (1999) STRUMENTO E CONTROLLI DIAGRAMMA DELLE PARTI")
-part-diagram-6.6c.webp "ASTON MARTIN V8 VOLANTE (1999) STRUMENTI E CONTROLLI DIAGRAMMA DELLE PARTI")
-part-diagram-6.7.webp "ASTON MARTIN V8 VOLANTE (1999) BATTERIA DIAGRAMMA DELLE PARTI")
-part-diagram-6.8a.1.webp "ASTON MARTIN V8 VOLANTE (1999) RELÈ, SU VIN 89026 DIAGRAMMA DELLE PARTI")
-part-diagram-6.8a.2.webp "ASTON MARTIN V8 VOLANTE (1999) RELÈ, VIN 89027 ACCESO DIAGRAMMA DELLE PARTI")
-part-diagram-6.8b.1.webp "ASTON MARTIN V8 VOLANTE (1999) RELÈ, SU VIN 89026 DIAGRAMMA DELLE PARTI")
-part-diagram-6.8b.2.webp "ASTON MARTIN V8 VOLANTE (1999) RELÈ, VIN 89027 ACCESO DIAGRAMMA DELLE PARTI")
-part-diagram-6.9.webp "ASTON MARTIN V8 VOLANTE (1999) IMBRACATURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.1.webp "ASTON MARTIN V8 VOLANTE (1999) TELAIO DEL TELAIO DIAGRAMMA DELLE PARTI")
-part-diagram-7.2a.webp "ASTON MARTIN V8 VOLANTE (1999) STRUTTURA FRONTALE DIAGRAMMA DELLE PARTI")
-part-diagram-7.2b.webp "ASTON MARTIN V8 VOLANTE (1999) STRUTTURA POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-7.2c.webp "ASTON MARTIN V8 VOLANTE (1999) STRUTTURA POSTERIORE, PARAURTI E BAGAGLIAIO DIAGRAMMA DELLE PARTI")
-part-diagram-7.2d.webp "ASTON MARTIN V8 VOLANTE (1999) PANNELLI DEL PAVIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-7.2e.webp "ASTON MARTIN V8 VOLANTE (1999) SOVRASTRUTTURA DIAGRAMMA DELLE PARTI")
-part-diagram-7.3a.webp "ASTON MARTIN V8 VOLANTE (1999) PANNELLI DEL CORPO DIAGRAMMA DELLE PARTI")
-part-diagram-7.3b.webp "ASTON MARTIN V8 VOLANTE (1999) SPORTELLI DEL SERBATOIO DEL CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-7.4a.webp "ASTON MARTIN V8 VOLANTE (1999) PORTE DIAGRAMMA DELLE PARTI")
-part-diagram-7.4b.webp "ASTON MARTIN V8 VOLANTE (1999) MECCANISMO DI CHIUSURA DELLA PORTA DIAGRAMMA DELLE PARTI")
-part-diagram-7.4c.1.webp "ASTON MARTIN V8 VOLANTE (1999) SIGILLI METEOROLOGICI DIAGRAMMA DELLE PARTI")
-part-diagram-7.4c.2.webp "ASTON MARTIN V8 VOLANTE (1999) SIGILLI METEOROLOGICI DIAGRAMMA DELLE PARTI")
-part-diagram-7.5a.1.webp "ASTON MARTIN V8 VOLANTE (1999) ACCESSORI PER IL CORPO DIAGRAMMA DELLE PARTI")
-part-diagram-7.5a.2.webp "ASTON MARTIN V8 VOLANTE (1999) ACCESSORI PER IL CORPO DIAGRAMMA DELLE PARTI")
-part-diagram-7.5b.webp "ASTON MARTIN V8 VOLANTE (1999) ACCESSORI PER IL CORPO DIAGRAMMA DELLE PARTI")
-part-diagram-7.6a.webp "ASTON MARTIN V8 VOLANTE (1999) COFANO DIAGRAMMA DELLE PARTI")
-part-diagram-7.6b.webp "ASTON MARTIN V8 VOLANTE (1999) COPERCHIO DEL BAULE DIAGRAMMA DELLE PARTI")
-part-diagram-7.7.webp "ASTON MARTIN V8 VOLANTE (1999) PARAURTI DIAGRAMMA DELLE PARTI")
-part-diagram-7.8a.webp "ASTON MARTIN V8 VOLANTE (1999) BICCHIERE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8b1.webp "ASTON MARTIN V8 VOLANTE (1999) SEDILI ANTERIORI E CINTURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8b2.webp "ASTON MARTIN V8 VOLANTE (1999) SEDILI POSTERIORI E CINTURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8c.1a.webp "ASTON MARTIN V8 VOLANTE (1999) FASCIA E FINITURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8c.1b.webp "ASTON MARTIN V8 VOLANTE (1999) FASCIA E FINITURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8c.1c.webp "ASTON MARTIN V8 VOLANTE (1999) FASCIA E FINITURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8c.2.webp "ASTON MARTIN V8 VOLANTE (1999) INVOLUCRO DELLA PORTA DIAGRAMMA DELLE PARTI")
-part-diagram-7.8c.3a.webp "ASTON MARTIN V8 VOLANTE (1999) CONSOLE CENTRALE E FINITURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8c.3b.webp "ASTON MARTIN V8 VOLANTE (1999) RIVESTIMENTO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8c.4.webp "ASTON MARTIN V8 VOLANTE (1999) ASSETTO DI AVVIO DIAGRAMMA DELLE PARTI")
-part-diagram-7.8d.1.webp "ASTON MARTIN V8 VOLANTE (1999) ASSORBIMENTO DEL SUONO DIAGRAMMA DELLE PARTI")
-part-diagram-7.8d.2.webp "ASTON MARTIN V8 VOLANTE (1999) TAPPETI DIAGRAMMA DELLE PARTI")
-part-diagram-7.9a.webp "ASTON MARTIN V8 VOLANTE (1999) ASSEMBLAGGIO DEL TELAIO DELLA CAPPA DIAGRAMMA DELLE PARTI")
-part-diagram-7.9b.webp "ASTON MARTIN V8 VOLANTE (1999) IDRAULICA DEL COFANO DIAGRAMMA DELLE PARTI")
-part-diagram-7.9c.1.webp "ASTON MARTIN V8 VOLANTE (1999) LEGNI DEL TELAIO DELLA CAPPA DIAGRAMMA DELLE PARTI")
-part-diagram-7.9c.2.webp "ASTON MARTIN V8 VOLANTE (1999) LEGNI DEL TELAIO DELLA CAPPA DIAGRAMMA DELLE PARTI")
-part-diagram-7.9d.webp "ASTON MARTIN V8 VOLANTE (1999) MONTAGGIO CAPPA DIAGRAMMA DELLE PARTI")
-part-diagram-7.9e.webp "ASTON MARTIN V8 VOLANTE (1999) ABBASSAMENTO DEL QUATERLIGHT POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-8.1a.webp "ASTON MARTIN V8 VOLANTE (1999) INSTALLAZIONE NEL VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-8.1b.webp "ASTON MARTIN V8 VOLANTE (1999) INSTALLAZIONE NEL VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-8.2.webp "ASTON MARTIN V8 VOLANTE (1999) INSTALLAZIONE INTERNA DIAGRAMMA DELLE PARTI")
-part-diagram-8.3.webp "ASTON MARTIN V8 VOLANTE (1999) SENSORI, INTERRUTTORI, SOLENOIDI, MOTORI ECC DIAGRAMMA DELLE PARTI")
-part-diagram-9.1.webp "ASTON MARTIN V8 VOLANTE (1999) EQUIPAGGIAMENTO OPZIONALE DIAGRAMMA DELLE PARTI")
-part-diagram-9.2.webp "ASTON MARTIN V8 VOLANTE (1999) STRUMENTI E ARTICOLI VARI DIAGRAMMA DELLE PARTI")
-part-diagram-1.1.webp "ASTON MARTIN V8 VOLANTE (1999) BLOCCO CILINDRO DIAGRAMMA DELLE PARTI")
-part-diagram-1.2.webp "ASTON MARTIN V8 VOLANTE (1999) ALBERO MOTORE, PISTONI E ASTE DIAGRAMMA DELLE PARTI")
-part-diagram-1.3.webp "ASTON MARTIN V8 VOLANTE (1999) TESTE DEI CILINDRI DIAGRAMMA DELLE PARTI")
-part-diagram-1.4a.webp "ASTON MARTIN V8 VOLANTE (1999) SCATOLA DELLA DISTRIBUZIONE, POMPA DELL'ACQUA E RUOTE DENTATE DIAGRAMMA DELLE PARTI")
-part-diagram-1.4b.webp "ASTON MARTIN V8 VOLANTE (1999) CINTURE E CATENE DIAGRAMMA DELLE PARTI")
-part-diagram-1.5.webp "ASTON MARTIN V8 VOLANTE (1999) POMPA E COPPA DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-1.6.webp "ASTON MARTIN V8 VOLANTE (1999) SISTEMA DI RAFFREDDAMENTO DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-1.7a.webp "ASTON MARTIN V8 VOLANTE (1999) SISTEMA DI RAFFREDDAMENTO AD ACQUA DIAGRAMMA DELLE PARTI")
-part-diagram-1.7b.webp "ASTON MARTIN V8 VOLANTE (1999) COFANO DELLA VENTOLA DEL RADIATORE DIAGRAMMA DELLE PARTI")
-part-diagram-1.8.webp "ASTON MARTIN V8 VOLANTE (1999) SUPPORTI DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-1.9.webp "ASTON MARTIN V8 VOLANTE (1999) GENERATORE, MOTORINO DI AVVIAMENTO E POMPA DELL'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-2.1.webp "ASTON MARTIN V8 VOLANTE (1999) COLLEGAMENTO E CONTROLLI DELL'ACCELERATORE DIAGRAMMA DELLE PARTI")
-part-diagram-2.2a.webp "ASTON MARTIN V8 VOLANTE (1999) COLLETTORI DI ASPIRAZIONE E PLENUM DIAGRAMMA DELLE PARTI")
-part-diagram-2.2b.webp "ASTON MARTIN V8 VOLANTE (1999) FILTRI DELL'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-2.3.webp "ASTON MARTIN V8 VOLANTE (1999) SISTEMA DI INIEZIONE DELL'ARIA SECONDARIA DIAGRAMMA DELLE PARTI")
