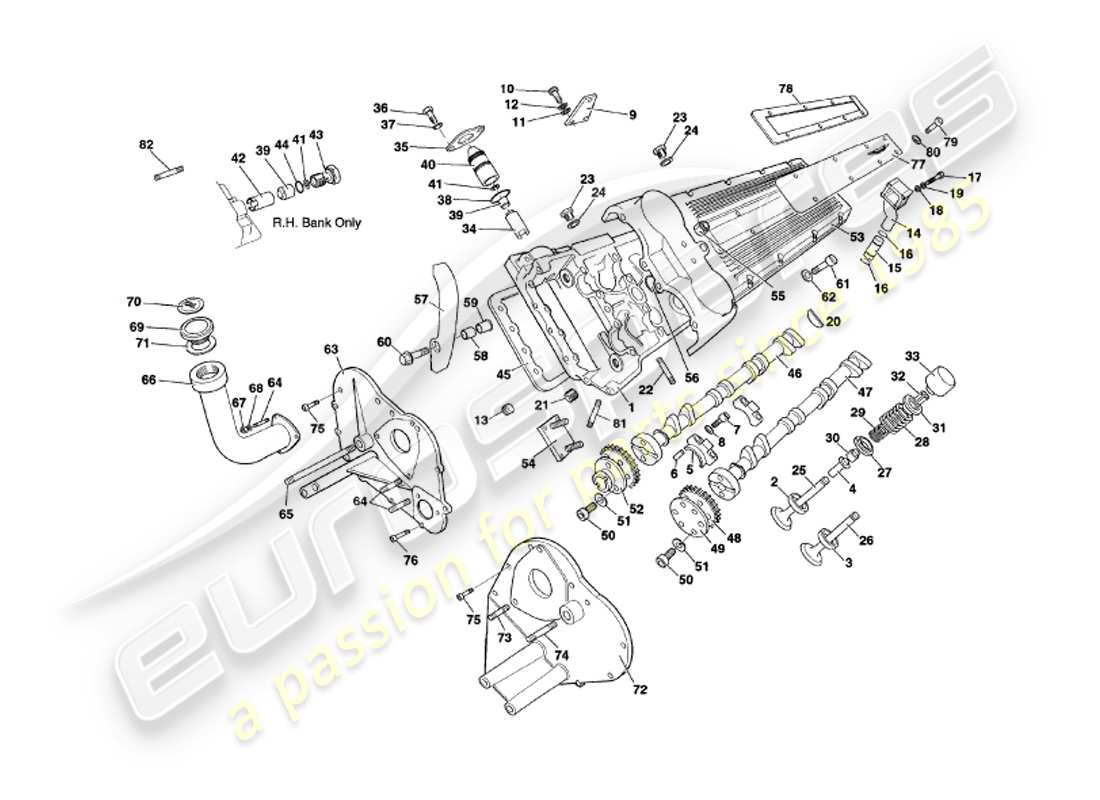

1.3 - Teste dei cilindri
Aston Martin V8 Volante (1999) Cylinder Heads Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 1
MPN: 06-70317
TESTA CILINDRO BORCHIATA - SX
da £10.941,42
da £10.941,42
# 1
MPN: 06-70316
TESTA CILINDRO BORCHIATA - DX
da £10.941,42
da £10.941,42
# 2
MPN: 06-70306
SEDE VALVOLA, ASPIRAZIONE
da £89,63
da £89,63
# 3
MPN: 06-70307
SEDE VALVOLA, SCARICO
da £89,63
da £89,63
# 4
MPN: 06-71440
GUIDA VALVOLA, ASPIRAZIONE
da £68,61
da £68,61
# 4
MPN: 06-71441
GUIDA VALVOLA, SCARICO
da £26,36
da £26,36
# 5
MPN: 06-23120
TAPPO CUSCINETTO ANTERIORE DESTRO
Disponibile solo in set
da £179,36
da £179,36
# 5
MPN: 06-23121
TAPPO CUSCINETTO ANTERIORE SX
Disponibile solo in set
da £179,36
da £179,36
# 5
MPN: 06-26358
TAPPO CUSCINETTO INTERMEDIO SENZA 3
Disponibile solo in set
da £29,29
da £29,29
# 5
MPN: 06-26469
TAPPO CUSCINETTO, SENZA 2,4,5
Disponibile solo in set
da £16,42
da £16,42
# 6
MPN: 06-26127
TASSELLO
da £7,92
da £7,92
# 7
MPN: 693364
VITE TESTA A BUSSOLA 5/16 UNC X 1 3/4
Attacco del cappuccio del cuscinetto della camma
da £1,39
da £1,39
# 8
MPN: 694208
Rondella, 13MM DE, SPECIALE
Attacco del cappuccio del cuscinetto della camma
da £1,46
da £1,46
# 9
MPN: 06-70565
PIASTRA DI CHIUSURA ACQUA
da £11,15
da £11,15
# 10
MPN: 690331
VITE, TESTA A INCASTRO, 1/4 UNC X 5/8 LUNGA
Piastra di chiusura sulla testata
da £1,07
da £1,07
# 11
MPN: 119470
Rondella, PIASTRA, 1/4
Piastra di chiusura sulla testata
# 12
MPN: 119480
Rondella, MOLLA, 1/4
Piastra di chiusura sulla testata
# 13
MPN: 06-26533
TAPPO, GALLERIA INIEZIONE ARIA
da £5,15
da £5,15
# 14
MPN: 06-70691
CURVA SCARICO POSTERIORE SX
da £147,40
da £147,40
# 14
MPN: 06-70690
CURVA SCARICO POSTERIORE DX
da £147,40
da £147,40
# 15
MPN: 06-70689
TUBO, GIUNZIONE
da £30,11
da £30,11
# 16
MPN: 06-71098
O'anello
da £1,81
da £1,81
# 17
MPN: 500414
BULLONE, 1/4 UNC X 1 3/4
Gomito alla testata
da £1,16
da £1,16
# 18
MPN: 119470
Rondella, PIASTRA, 1/4
Gomito alla testata
# 19
MPN: 119480
Rondella, MOLLA, 1/4
Gomito alla testata
# -
-
LOCTITE 509
Gomito alla testata
# -
-
ATTIVATORE LOCTIE 7471
Gomito alla testata
# 20
MPN: 080-007-0111
TAPPO DI TENUTA TESTA CILINDRO SX
# 21
MPN: 06-26755
SPINA, 3/8 BSP
da £11,48
da £11,48
# 22
MPN: 690993
PERNO, 5/16 UNC/UNF X 1 15/32
COLLETTORE DI SCARICO
da £7,10
da £7,10
# 23
MPN: 119591
TAPPO, 1/8 BSP, FLANGIATO
Oscuramento delle vie petrolifere
da £11,15
da £11,15
# 24
MPN: 095-033-0161
RONDELLA IN Rondella
Tappo, chiusura condotto dell'olio
# 25
MPN: 06-70308
VALVOLA DI INGRESSO
da £89,63
da £89,63
# 26
MPN: 06-70309
VALVOLA DI SCARICO
da £89,63
da £89,63
# 27
MPN: 06-23107
SEDE MOLLA VALVOLA
da £29,98
da £29,98
# 28
MPN: 06-23105
MOLLA VALVOLA, ESTERNA
da £25,91
da £25,91
# 29
MPN: 06-64355
MOLLA VALVOLA, INTERNA
da £15,36
da £15,36
# 30
MPN: 06-72260
GUARNIZIONE, STELO VALVOLA
da £5,82
da £5,82
# 31
MPN: 06-70310
FERMO, MOLLA VALVOLA
da £28,17
da £28,17
# 32
MPN: 06-70311
COPIA DELLA VALVOLA
da £4,67
da £4,67
# 33
MPN: 06-26843
SEGUENTE CAMMA, ANTIDRENAGGIO
da £63,95
da £63,95
# 34
MPN: 06-26553
REGISTRO CATENA
da £139,73
da £139,73
# 35
MPN: 06-71829
PIASTRA DI FISSAGGIO
da £14,70
da £14,70
# 36
MPN: 510405
VITE DI FERMO, 1/4 UNC X 5/8
# 37
MPN: 119470
Rondella, PIASTRA, 1/4
# 38
MPN: 696509
O'anello
da £2,22
da £2,22
# -
-
ASSIEME MANICOTTO E VALVOLA
# 39
MPN: 06-26033
RACCORDO, VALVOLA DI RITEGNO
da £17,87
da £17,87
# 40
MPN: 06-74582
PISTONE MANICOTTO, TENDICATENA
da £232,58
da £232,58
# 41
MPN: 06-74583
Rondella , TENDICATENA
da £12,58
da £12,58
# 42
MPN: 06-26553
REGISTRO CATENA
da £139,73
da £139,73
# 42
MPN: 06-74576
GRUPPO TAPPO E VALVOLA
da £46,79
da £46,79
# 43
MPN: 06-74586
TAPPO VALVOLA DI RITEGNO TENDICATENA DESTRO
da £35,03
da £35,03
# 44
MPN: 06-26696
O'anello
da £0,72
da £0,72
# 45
MPN: 06-26847
GUARNIZIONE TESTA CILINDRO
da £131,63
da £131,63
# -
-
DADO TESTATA CILINDRO
Testata da bloccare
# -
-
Rondella, TESTA CILINDRO
Testata da bloccare
# -
-
NUT, NYLOC, 5/16 UNF
Testata da bloccare
# -
-
Rondella, PIASTRA, 5/16
Testata da bloccare
# -
-
NUT, NYLOC, 3/8 UNF
Testata da bloccare
# -
-
Rondella, PIASTRA, 3/8
Testata da bloccare
# 46
MPN: 07-70648
ALBERO A CAMME DESTRO
da £902,45
da £902,45
# 47
MPN: 07-70649
ALBERO A CAMME, SINISTRO
da £902,45
da £902,45
# 48
MPN: 07-20291
PIGNONE, ALBERO A CAMME
da £275,33
da £275,33
# 49
MPN: 080-007-0107
Rondella, PIGNONE
Pignoni per alberi a camme
da £31,10
da £31,10
# 50
MPN: 693177
VITE, TESTA A BUSSOLA, 5/16 UNF X 3/4
Pignoni per alberi a camme
da £1,00
da £1,00
# 51
MPN: 694208
Rondella, 13MM DE
Pignoni per alberi a camme
da £1,46
da £1,46
# 52
MPN: 07-25803
ADATTATORE AZIONAMENTO DISTRIBUTORE, SX
da £179,79
da £179,79
# 52
MPN: 07-25802
ADATTATORE AZIONAMENTO DISTRIBUTORE, RH
da £179,79
da £179,79
# 53
MPN: 07-70536
COPERTURA ALBERO A CAMME
da £526,32
da £526,32
# 54
MPN: 03-71848
GRUPPO GUIDA CATENA, PIGNONE INTERMEDIO
da £87,57
da £87,57
# 55
MPN: 694310
DADO, 1/4 UNF ST/STL
da £6,44
da £6,44
# -
-
LOCTITE 5699, ULTRA GRIGIO
Attacco guidacatena
# 56
MPN: 695773
O' RING, INCASTRO CANDELA
da £0,87
da £0,87
# 57
MPN: 03-72019
PATTINO TENDICATENA, SX
da £458,39
da £458,39
# -
-
FODERA TENDICATENA SX
# -
-
PATTINO TENDICATENA DESTRO
# -
-
FODERA TENDICATENA DESTRO
# 58
MPN: 03-26007
CUSCINETTO
da £94,32
da £94,32
# 59
MPN: 03-26006
MANICOTTO, DISTANZIATORE
da £11,58
da £11,58
# 60
MPN: 03-26203
VITE, M8X35 MODIFICATA
Attacco regolatore SX
da £13,47
da £13,47
# 60
MPN: 694100
VITE, M8 X 35
Attacco regolatore destro
da £6,91
da £6,91
# 61
MPN: 690333
VITE TESTA A BUSSOLA 1/4 UNC X 1 1/2
Fissare il coperchio della camma
da £2,67
da £2,67
# 61
MPN: 690332
VITE A BRUGOLA 1/4 UNC X 3/4
Fissare il coperchio della camma
da £1,83
da £1,83
# 61
MPN: 696458
VITE TESTA A BUSSOLA 1/4 UNC X 2 1/2
Fissare il coperchio della camma
da £2,81
da £2,81
# 62
MPN: 692056
Rondella PIATTA M6
da £0,47
da £0,47
# 63
MPN: 07-64722
COPERTURA ANTERIORE, TESTATA CILINDRO, DESTRA
da £423,30
da £423,30
# 64
MPN: 694253
STUDIO, M5XM5
Distributore/filtro olio
da £6,88
da £6,88
# 65
MPN: 694226
STUDIO, M10XM10X135
Pompa PAS girevole
da £11,83
da £11,83
# 66
MPN: 07-64714
GRUPPO TUBO, FILTRO OLIO
da £669,63
da £669,63
# 67
MPN: 692800
DADO, NYLOC, M5
Tubo di riempimento dell'olio sul coperchio anteriore
da £0,47
da £0,47
# 68
MPN: 692055
Rondella, PIASTRA, M5
Tubo di riempimento dell'olio sul coperchio anteriore
da £0,47
da £0,47
# -
-
LOCTITE 5699, ULTRA GRIGIO
Tubo di riempimento dell'olio sul coperchio anteriore
# -
-
GRUPPO TAPPO RIEMPIMENTO OLIO ED ETICHETTA
# 69
MPN: 07-71843
TAPPO RIEMPIMENTO OLIO
da £58,67
da £58,67
# 70
MPN: 07-71981
ETICHETTA TAPPO RIEMPIMENTO OLIO
# 71
MPN: 095-007-0106
GUARNIZIONE TAPPO RIEMPIMENTO OLIO
da £1,79
da £1,79
# 72
MPN: 07-64421
COPERTURA ANTERIORE TESTATA CILINDRO SX
da £1.125,00
da £1.125,00
# 73
MPN: 694253
STUDIO, M5XM5
Distributore alla copertina
da £6,88
da £6,88
# 74
MPN: 694228
STUDIO, M10
Collegamento di regolazione della pompa al coperchio anteriore
da £10,07
da £10,07
# 75
MPN: 691439
VITE A BRUGOLA 1/4 UNC X 5/8
Coperchi anteriori delle testate
da £0,81
da £0,81
# -
-
LOCTITE 5699, ULTRA GRIGIO
Coperchi anteriori delle testate
# 76
MPN: 696790
VITE A BRUGOLA 1/4 UNC X 1
Coperchio anteriore e bocchettone di riempimento dell'olio sulla testata del cilindro
da £0,67
da £0,67
# 77
MPN: 07-64713
COPERCHIO CANDELA, SX
da £33,82
da £33,82
# 77
MPN: 07-64712
COPERCHIO CANDELA DESTRO
da £43,21
da £43,21
# 78
MPN: 07-64803
DISTANZIALE COPERCHIO CANDELA
# 79
MPN: 693968
VITE, 1/4 UNC X 1/2 TESTA BASSA, ST/STL
Fissare il coperchio della candela
da £11,97
da £11,97
# 80
MPN: 698230
Rondella SPECIALE ANTISHING
Fissare il coperchio della candela
da £0,47
da £0,47
# 81
MPN: 694222
PERNO, 5/16 UNC/UNF
STAFFA POMPA ARIA
da £8,78
da £8,78
# 82
MPN: 694229
PERNO, 5/16 UNC/UNF X 1.55
Staffa del servosterzo
da £4,84
da £4,84
-part-diagram-1.4a.webp "ASTON MARTIN V8 VOLANTE (1999) SCATOLA DELLA DISTRIBUZIONE, POMPA DELL'ACQUA E RUOTE DENTATE DIAGRAMMA DELLE PARTI")
-part-diagram-1.4b.webp "ASTON MARTIN V8 VOLANTE (1999) CINTURE E CATENE DIAGRAMMA DELLE PARTI")
-part-diagram-1.5.webp "ASTON MARTIN V8 VOLANTE (1999) POMPA E COPPA DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-1.6.webp "ASTON MARTIN V8 VOLANTE (1999) SISTEMA DI RAFFREDDAMENTO DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-1.7a.webp "ASTON MARTIN V8 VOLANTE (1999) SISTEMA DI RAFFREDDAMENTO AD ACQUA DIAGRAMMA DELLE PARTI")
-part-diagram-1.7b.webp "ASTON MARTIN V8 VOLANTE (1999) COFANO DELLA VENTOLA DEL RADIATORE DIAGRAMMA DELLE PARTI")
-part-diagram-1.8.webp "ASTON MARTIN V8 VOLANTE (1999) SUPPORTI DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-1.9.webp "ASTON MARTIN V8 VOLANTE (1999) GENERATORE, MOTORINO DI AVVIAMENTO E POMPA DELL'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-2.1.webp "ASTON MARTIN V8 VOLANTE (1999) COLLEGAMENTO E CONTROLLI DELL'ACCELERATORE DIAGRAMMA DELLE PARTI")
-part-diagram-2.2a.webp "ASTON MARTIN V8 VOLANTE (1999) COLLETTORI DI ASPIRAZIONE E PLENUM DIAGRAMMA DELLE PARTI")
-part-diagram-2.2b.webp "ASTON MARTIN V8 VOLANTE (1999) FILTRI DELL'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-2.3.webp "ASTON MARTIN V8 VOLANTE (1999) SISTEMA DI INIEZIONE DELL'ARIA SECONDARIA DIAGRAMMA DELLE PARTI")
-part-diagram-2.4.webp "ASTON MARTIN V8 VOLANTE (1999) SISTEMA DI VUOTO DIAGRAMMA DELLE PARTI")
-part-diagram-2.5.webp "ASTON MARTIN V8 VOLANTE (1999) INIEZIONE ELETTRONICA DEL CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-2.6.webp "ASTON MARTIN V8 VOLANTE (1999) SISTEMA DI ALIMENTAZIONE CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-2.7.webp "ASTON MARTIN V8 VOLANTE (1999) IMPIANTO DI SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-3.1.webp "ASTON MARTIN V8 VOLANTE (1999) CONVERTITORE DI COPPIA DIAGRAMMA DELLE PARTI")
-part-diagram-3.2.webp "ASTON MARTIN V8 VOLANTE (1999) RAFFREDDAMENTO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-3.3a.webp "ASTON MARTIN V8 VOLANTE (1999) SELETTORE MARCIA DIAGRAMMA DELLE PARTI")
-part-diagram-3.3b.webp "ASTON MARTIN V8 VOLANTE (1999) COLLEGAMENTO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-3.3c.webp "ASTON MARTIN V8 VOLANTE (1999) CAMBIO A QUATTRO VELOCITÀ DIAGRAMMA DELLE PARTI")
-part-diagram-3.4.webp "ASTON MARTIN V8 VOLANTE (1999) TUBO DI TORSIONE E ALBERO DELL'ELICA DIAGRAMMA DELLE PARTI")
-part-diagram-3.5.webp "ASTON MARTIN V8 VOLANTE (1999) UNITÀ IPOIDE DIAGRAMMA DELLE PARTI")
-part-diagram-3.6.webp "ASTON MARTIN V8 VOLANTE (1999) GRUPPO ALBERO MOTORE E MOZZO DIAGRAMMA DELLE PARTI")
-part-diagram-4.1.webp "ASTON MARTIN V8 VOLANTE (1999) SOSPENSIONI ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-4.2.webp "ASTON MARTIN V8 VOLANTE (1999) SOSPENSIONE POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-4.3.webp "ASTON MARTIN V8 VOLANTE (1999) PIANTONE DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-4.4.webp "ASTON MARTIN V8 VOLANTE (1999) SERVOSTERZO DIAGRAMMA DELLE PARTI")
-part-diagram-5.1.webp "ASTON MARTIN V8 VOLANTE (1999) SERVO E MODULATORE DIAGRAMMA DELLE PARTI")
-part-diagram-5.2.webp "ASTON MARTIN V8 VOLANTE (1999) FRENI ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-5.3.webp "ASTON MARTIN V8 VOLANTE (1999) FRENI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-5.4.webp "ASTON MARTIN V8 VOLANTE (1999) FRENO A MANO DIAGRAMMA DELLE PARTI")
-part-diagram-5.5.webp "ASTON MARTIN V8 VOLANTE (1999) INGRANAGGIO A PEDALE DIAGRAMMA DELLE PARTI")
-part-diagram-5.6.webp "ASTON MARTIN V8 VOLANTE (1999) RUOTE E PNEUMATICI DIAGRAMMA DELLE PARTI")
-part-diagram-6.1.webp "ASTON MARTIN V8 VOLANTE (1999) COMPONENTI ELETTRICI DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-6.2a.webp "ASTON MARTIN V8 VOLANTE (1999) FARI DIAGRAMMA DELLE PARTI")
-part-diagram-6.2b.webp "ASTON MARTIN V8 VOLANTE (1999) LAMPADE PER ESTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-6.2c.webp "ASTON MARTIN V8 VOLANTE (1999) LAMPADE PER INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-6.2d.webp "ASTON MARTIN V8 VOLANTE (1999) LAMPADINE DIAGRAMMA DELLE PARTI")
-part-diagram-6.3a.webp "ASTON MARTIN V8 VOLANTE (1999) TERGICRISTALLI DIAGRAMMA DELLE PARTI")
-part-diagram-6.3b.webp "ASTON MARTIN V8 VOLANTE (1999) LAVAVETRI DIAGRAMMA DELLE PARTI")
-part-diagram-6.4a.webp "ASTON MARTIN V8 VOLANTE (1999) COMPONENTI SOTTOCOFANO, FINO AL VIN 89026 DIAGRAMMA DELLE PARTI")
-part-diagram-6.4b.webp "ASTON MARTIN V8 VOLANTE (1999) COMPONENTI SOTTOCOFANO, VIN 89027 ATTIVO DIAGRAMMA DELLE PARTI")
-part-diagram-6.5.webp "ASTON MARTIN V8 VOLANTE (1999) MODULI DI CONTROLLO ELETTRONICO DIAGRAMMA DELLE PARTI")
-part-diagram-6.6a.1.webp "ASTON MARTIN V8 VOLANTE (1999) STRUMENTI E CONTROLLI DIAGRAMMA DELLE PARTI")
-part-diagram-6.6a.2.webp "ASTON MARTIN V8 VOLANTE (1999) STRUMENTO E CONTROLLI DIAGRAMMA DELLE PARTI")
-part-diagram-6.6b.webp "ASTON MARTIN V8 VOLANTE (1999) STRUMENTO E CONTROLLI DIAGRAMMA DELLE PARTI")
-part-diagram-6.6c.webp "ASTON MARTIN V8 VOLANTE (1999) STRUMENTI E CONTROLLI DIAGRAMMA DELLE PARTI")
-part-diagram-6.7.webp "ASTON MARTIN V8 VOLANTE (1999) BATTERIA DIAGRAMMA DELLE PARTI")
-part-diagram-6.8a.1.webp "ASTON MARTIN V8 VOLANTE (1999) RELÈ, SU VIN 89026 DIAGRAMMA DELLE PARTI")
-part-diagram-6.8a.2.webp "ASTON MARTIN V8 VOLANTE (1999) RELÈ, VIN 89027 ACCESO DIAGRAMMA DELLE PARTI")
-part-diagram-6.8b.1.webp "ASTON MARTIN V8 VOLANTE (1999) RELÈ, SU VIN 89026 DIAGRAMMA DELLE PARTI")
-part-diagram-6.8b.2.webp "ASTON MARTIN V8 VOLANTE (1999) RELÈ, VIN 89027 ACCESO DIAGRAMMA DELLE PARTI")
-part-diagram-6.9.webp "ASTON MARTIN V8 VOLANTE (1999) IMBRACATURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.1.webp "ASTON MARTIN V8 VOLANTE (1999) TELAIO DEL TELAIO DIAGRAMMA DELLE PARTI")
-part-diagram-7.2a.webp "ASTON MARTIN V8 VOLANTE (1999) STRUTTURA FRONTALE DIAGRAMMA DELLE PARTI")
-part-diagram-7.2b.webp "ASTON MARTIN V8 VOLANTE (1999) STRUTTURA POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-7.2c.webp "ASTON MARTIN V8 VOLANTE (1999) STRUTTURA POSTERIORE, PARAURTI E BAGAGLIAIO DIAGRAMMA DELLE PARTI")
-part-diagram-7.2d.webp "ASTON MARTIN V8 VOLANTE (1999) PANNELLI DEL PAVIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-7.2e.webp "ASTON MARTIN V8 VOLANTE (1999) SOVRASTRUTTURA DIAGRAMMA DELLE PARTI")
-part-diagram-7.3a.webp "ASTON MARTIN V8 VOLANTE (1999) PANNELLI DEL CORPO DIAGRAMMA DELLE PARTI")
-part-diagram-7.3b.webp "ASTON MARTIN V8 VOLANTE (1999) SPORTELLI DEL SERBATOIO DEL CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-7.4a.webp "ASTON MARTIN V8 VOLANTE (1999) PORTE DIAGRAMMA DELLE PARTI")
-part-diagram-7.4b.webp "ASTON MARTIN V8 VOLANTE (1999) MECCANISMO DI CHIUSURA DELLA PORTA DIAGRAMMA DELLE PARTI")
-part-diagram-7.4c.1.webp "ASTON MARTIN V8 VOLANTE (1999) SIGILLI METEOROLOGICI DIAGRAMMA DELLE PARTI")
-part-diagram-7.4c.2.webp "ASTON MARTIN V8 VOLANTE (1999) SIGILLI METEOROLOGICI DIAGRAMMA DELLE PARTI")
-part-diagram-7.5a.1.webp "ASTON MARTIN V8 VOLANTE (1999) ACCESSORI PER IL CORPO DIAGRAMMA DELLE PARTI")
-part-diagram-7.5a.2.webp "ASTON MARTIN V8 VOLANTE (1999) ACCESSORI PER IL CORPO DIAGRAMMA DELLE PARTI")
-part-diagram-7.5b.webp "ASTON MARTIN V8 VOLANTE (1999) ACCESSORI PER IL CORPO DIAGRAMMA DELLE PARTI")
-part-diagram-7.6a.webp "ASTON MARTIN V8 VOLANTE (1999) COFANO DIAGRAMMA DELLE PARTI")
-part-diagram-7.6b.webp "ASTON MARTIN V8 VOLANTE (1999) COPERCHIO DEL BAULE DIAGRAMMA DELLE PARTI")
-part-diagram-7.7.webp "ASTON MARTIN V8 VOLANTE (1999) PARAURTI DIAGRAMMA DELLE PARTI")
-part-diagram-7.8a.webp "ASTON MARTIN V8 VOLANTE (1999) BICCHIERE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8b1.webp "ASTON MARTIN V8 VOLANTE (1999) SEDILI ANTERIORI E CINTURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8b2.webp "ASTON MARTIN V8 VOLANTE (1999) SEDILI POSTERIORI E CINTURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8c.1a.webp "ASTON MARTIN V8 VOLANTE (1999) FASCIA E FINITURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8c.1b.webp "ASTON MARTIN V8 VOLANTE (1999) FASCIA E FINITURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8c.1c.webp "ASTON MARTIN V8 VOLANTE (1999) FASCIA E FINITURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8c.2.webp "ASTON MARTIN V8 VOLANTE (1999) INVOLUCRO DELLA PORTA DIAGRAMMA DELLE PARTI")
-part-diagram-7.8c.3a.webp "ASTON MARTIN V8 VOLANTE (1999) CONSOLE CENTRALE E FINITURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8c.3b.webp "ASTON MARTIN V8 VOLANTE (1999) RIVESTIMENTO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8c.4.webp "ASTON MARTIN V8 VOLANTE (1999) ASSETTO DI AVVIO DIAGRAMMA DELLE PARTI")
-part-diagram-7.8d.1.webp "ASTON MARTIN V8 VOLANTE (1999) ASSORBIMENTO DEL SUONO DIAGRAMMA DELLE PARTI")
-part-diagram-7.8d.2.webp "ASTON MARTIN V8 VOLANTE (1999) TAPPETI DIAGRAMMA DELLE PARTI")
-part-diagram-7.9a.webp "ASTON MARTIN V8 VOLANTE (1999) ASSEMBLAGGIO DEL TELAIO DELLA CAPPA DIAGRAMMA DELLE PARTI")
-part-diagram-7.9b.webp "ASTON MARTIN V8 VOLANTE (1999) IDRAULICA DEL COFANO DIAGRAMMA DELLE PARTI")
-part-diagram-7.9c.1.webp "ASTON MARTIN V8 VOLANTE (1999) LEGNI DEL TELAIO DELLA CAPPA DIAGRAMMA DELLE PARTI")
-part-diagram-7.9c.2.webp "ASTON MARTIN V8 VOLANTE (1999) LEGNI DEL TELAIO DELLA CAPPA DIAGRAMMA DELLE PARTI")
-part-diagram-7.9d.webp "ASTON MARTIN V8 VOLANTE (1999) MONTAGGIO CAPPA DIAGRAMMA DELLE PARTI")
-part-diagram-7.9e.webp "ASTON MARTIN V8 VOLANTE (1999) ABBASSAMENTO DEL QUATERLIGHT POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-8.1a.webp "ASTON MARTIN V8 VOLANTE (1999) INSTALLAZIONE NEL VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-8.1b.webp "ASTON MARTIN V8 VOLANTE (1999) INSTALLAZIONE NEL VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-8.2.webp "ASTON MARTIN V8 VOLANTE (1999) INSTALLAZIONE INTERNA DIAGRAMMA DELLE PARTI")
-part-diagram-8.3.webp "ASTON MARTIN V8 VOLANTE (1999) SENSORI, INTERRUTTORI, SOLENOIDI, MOTORI ECC DIAGRAMMA DELLE PARTI")
-part-diagram-9.1.webp "ASTON MARTIN V8 VOLANTE (1999) EQUIPAGGIAMENTO OPZIONALE DIAGRAMMA DELLE PARTI")
-part-diagram-9.2.webp "ASTON MARTIN V8 VOLANTE (1999) STRUMENTI E ARTICOLI VARI DIAGRAMMA DELLE PARTI")
-part-diagram-1.1.webp "ASTON MARTIN V8 VOLANTE (1999) BLOCCO CILINDRO DIAGRAMMA DELLE PARTI")
-part-diagram-1.2.webp "ASTON MARTIN V8 VOLANTE (1999) ALBERO MOTORE, PISTONI E ASTE DIAGRAMMA DELLE PARTI")
