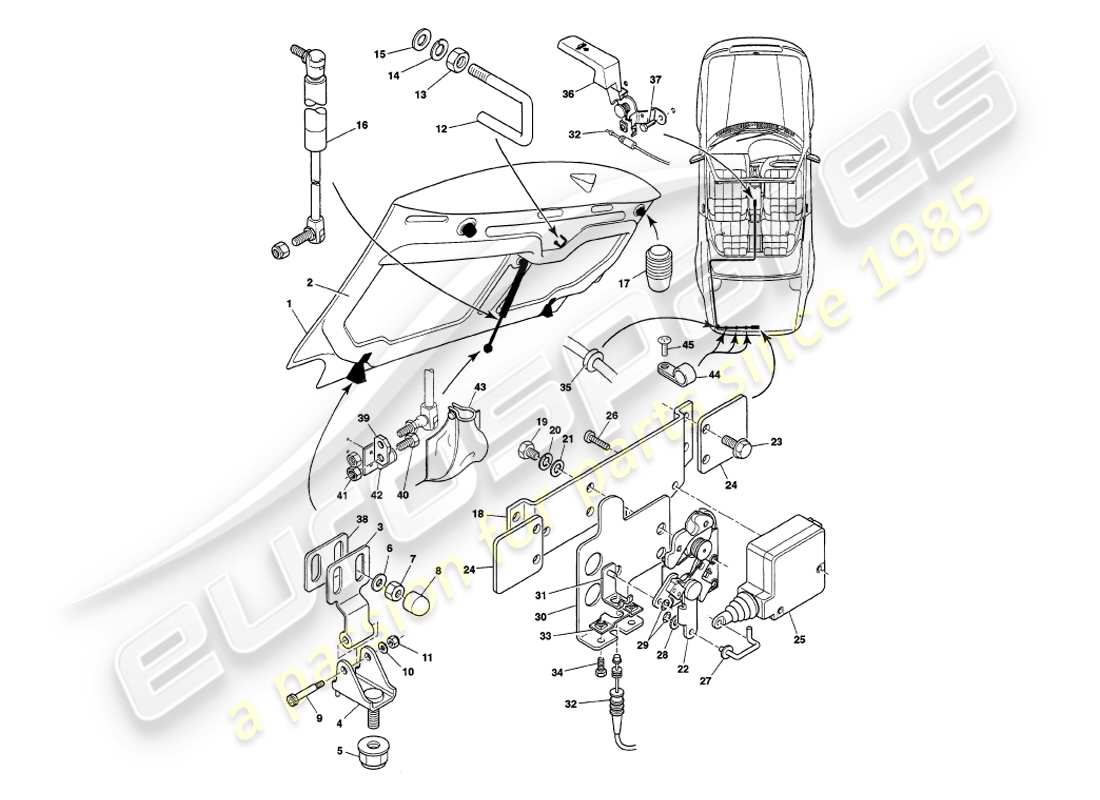

7.6B - COPERCHIO DEL BAULE
Aston Martin V8 Volante (1998) Trunk Lid Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
-
È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
#
-
MPN:
67-65183
MONTAGGIO COPERCHIO DEL BAGAGLIAIO
da
£5.869,93
da
£5.869,93
#
1
MPN:
67-65196
PANNELLO IN PELLE ESTERNA DEL COPERCHIO DEL BAGAGLIAIO
da
£2.939,52
da
£2.939,52
#
2
MPN:
67-65198
GRUPPO PANNELLO INTERNO COPERCHIO BAULE
Realizzato da 67-66654
da
£1.997,75
da
£1.997,75
#
-
-
LOCTITE 341, 2X300ML
Stivale interno per stivale esterno
#
3
MPN:
67-60676
GRUPPO PIASTRA CERNIERA
da
£30,04
da
£30,04
#
4
MPN:
67-606664
STAFFA CERNIERA ASS
#
5
MPN:
695515
DADO, FLG, NYLOC, M8, STAFFA CERNIERA PER CANALE DI SCARICO
da
£0,47
da
£0,47
#
6
MPN:
692057
Rondella, LISCIA, M8, PIASTRA DELLA CERNIERA ALL'INTERNO DEL COPERCHIO DEL BAGAGLIAIO
da
£0,47
da
£0,47
#
7
MPN:
692135
DADO, NYLOC, M8, PIASTRA DELLA CERNIERA ALL'INTERNO DEL COPERCHIO DEL BAGAGLIAIO
da
£0,94
da
£0,94
#
8
MPN:
696538
TAPPO, PROTEZIONE, PIASTRA CERNIERA ALL'INTERNO DEL COPERCHIO DEL BAGAGLIAIO
da
£0,47
da
£0,47
#
9
MPN:
695199
VITE, SPALLA, M5, PERNO CERNIERA STIVALE
da
£1,46
da
£1,46
#
10
MPN:
692055
Rondella, LISCIA, M5, PERNO CERNIERA STIVALE
da
£0,47
da
£0,47
#
11
MPN:
692800
DADO, NYLOC, M5, PERNO CERNIERA STIVALE
da
£0,47
da
£0,47
#
12
MPN:
67-52444
RISCONTRO SERRATURA COPERCHIO BAULE
da
£22,00
da
£22,00
#
13
MPN:
692077
DADO, M8, RISCONTRO COPERCHIO TRONCO
#
14
MPN:
692047
Rondella, MOLLA, M8, RISCONTRO COPERCHIO BAULE
da
£0,47
da
£0,47
#
15
MPN:
692057
Rondella, LISCIA, M8, RISCONTRO COPERCHIO BAULE
da
£0,47
da
£0,47
#
16
MPN:
67-66090
GRUPPO PISTONE A GAS, STIVALE
da
£161,78
da
£161,78
#
17
MPN:
67-72324
GOMMA OVERSLAM
da
£3,25
da
£3,25
#
18
MPN:
80-66488
STAFFA DI MONTAGGIO ATTUATORE CHIUSURA TRONCO
da
£5,98
da
£5,98
#
19
MPN:
697543
VITE, 1/4 UNF X 3/8
da
£0,47
da
£0,47
#
20
MPN:
697546
Rondella, SERRATURA
da
£0,47
da
£0,47
#
21
MPN:
697485
Rondella, PIASTRA, M6
da
£0,47
da
£0,47
#
22
MPN:
67-82587
CHIUSURA DEL TRONCO
da
£184,05
da
£184,05
#
23
MPN:
692672
VITE, FLG, M6X16
da
£6,16
da
£6,16
#
24
MPN:
83-66365
PIASTRA DI FERMO DEL PANNELLO CENTRALE DEL BAGAGLIAIO
#
25
MPN:
37-82584
ATTUATORE, CHIUSURA DEL TRONCO
da
£227,36
da
£227,36
#
26
MPN:
697542
VITE
da
£0,47
da
£0,47
#
27
MPN:
67-82586
LINK, BLOCCO TRONCO ATTUATORE
da
£10,46
da
£10,46
#
28
MPN:
697544
Rondella, PIASTRA, 4BA
da
£0,47
da
£0,47
#
29
MPN:
697290
CLIP, STARLOCK, M3
da
£0,47
da
£0,47
#
30
MPN:
80-66140
PIASTRA COLLANA CAVO SBLOCCO STIVALE
da
£6,28
da
£6,28
#
31
MPN:
80-66141
GRUPPO PERNO, CAVO DI RILASCIO DEL STIVALE
da
£9,93
da
£9,93
#
32
MPN:
80-72266
CAVO SBLOCCO STIVALE
da
£18,84
da
£18,84
#
33
MPN:
80-56425
GRUPPO PIASTRA, FERMACAVO
da
£8,48
da
£8,48
#
34
MPN:
692228
VITE, M4X10
da
£0,47
da
£0,47
#
35
MPN:
698403
GOMMINO
da
£0,56
da
£0,56
#
36
MPN:
83-72232
LEVA SBLOCCO REMOTO DEL STIVALE
da
£19,68
da
£19,68
#
37
MPN:
692215
VITE, M5X20, INTERRUTTORE LEVA STIVALE
da
£0,47
da
£0,47
#
38
MPN:
67-66522
DISTANZIALE CERNIERA STIVALE
da
£2,22
da
£2,22
#
39
MPN:
80-66645
PIASTRA ADATTATORE, SUPPORTO A GAS DEL STIVALE
#
40
MPN:
692089
VITE, M8X16
da
£0,47
da
£0,47
#
41
MPN:
692077
Noce, M8
#
42
MPN:
80-66646
RINFORZO ANGOLARE, STAFFA PERNO STIVALE GAS
da
£2,56
da
£2,56
#
43
MPN:
83-66647
GHETTA, PIASTRA ADATTATORE
Fatto da 697962
#
44
MPN:
691910
CLIP A P, CAVO STIVALE
da
£0,47
da
£0,47
#
45
MPN:
627-000-0604
VITE, NO.6 X 1/2
Fissare la clip P
da
£0,47
da
£0,47
-part-diagram-7.7.webp "ASTON MARTIN V8 VOLANTE (1998) PARAURTI DIAGRAMMA DELLE PARTI")
-part-diagram-7.8a.webp "ASTON MARTIN V8 VOLANTE (1998) BICCHIERE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8b1.webp "ASTON MARTIN V8 VOLANTE (1998) SEDILI ANTERIORI E CINTURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8b2.webp "ASTON MARTIN V8 VOLANTE (1998) SEDILI POSTERIORI E CINTURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8c.1a.webp "ASTON MARTIN V8 VOLANTE (1998) FASCIA E FINITURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8c.1b.webp "ASTON MARTIN V8 VOLANTE (1998) FASCIA E FINITURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8c.1c.webp "ASTON MARTIN V8 VOLANTE (1998) FASCIA E FINITURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8c.2.webp "ASTON MARTIN V8 VOLANTE (1998) INVOLUCRO DELLA PORTA DIAGRAMMA DELLE PARTI")
-part-diagram-7.8c.3a.webp "ASTON MARTIN V8 VOLANTE (1998) CONSOLE CENTRALE E FINITURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8c.3b.webp "ASTON MARTIN V8 VOLANTE (1998) RIVESTIMENTO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-7.8c.4.webp "ASTON MARTIN V8 VOLANTE (1998) ASSETTO DI AVVIO DIAGRAMMA DELLE PARTI")
-part-diagram-7.8d.1.webp "ASTON MARTIN V8 VOLANTE (1998) ASSORBIMENTO DEL SUONO DIAGRAMMA DELLE PARTI")
-part-diagram-7.8d.2.webp "ASTON MARTIN V8 VOLANTE (1998) TAPPETI DIAGRAMMA DELLE PARTI")
-part-diagram-7.9a.webp "ASTON MARTIN V8 VOLANTE (1998) ASSEMBLAGGIO DEL TELAIO DELLA CAPPA DIAGRAMMA DELLE PARTI")
-part-diagram-7.9b.webp "ASTON MARTIN V8 VOLANTE (1998) IDRAULICA DEL COFANO DIAGRAMMA DELLE PARTI")
-part-diagram-7.9c.1.webp "ASTON MARTIN V8 VOLANTE (1998) LEGNI DEL TELAIO DELLA CAPPA DIAGRAMMA DELLE PARTI")
-part-diagram-7.9c.2.webp "ASTON MARTIN V8 VOLANTE (1998) LEGNI DEL TELAIO DELLA CAPPA DIAGRAMMA DELLE PARTI")
-part-diagram-7.9d.webp "ASTON MARTIN V8 VOLANTE (1998) MONTAGGIO CAPPA DIAGRAMMA DELLE PARTI")
-part-diagram-7.9e.webp "ASTON MARTIN V8 VOLANTE (1998) ABBASSAMENTO DEL FINESTRINO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-8.1a.webp "ASTON MARTIN V8 VOLANTE (1998) INSTALLAZIONE NEL VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-8.1b.webp "ASTON MARTIN V8 VOLANTE (1998) INSTALLAZIONE NEL VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-8.2.webp "ASTON MARTIN V8 VOLANTE (1998) INSTALLAZIONE INTERNA DIAGRAMMA DELLE PARTI")
-part-diagram-8.3.webp "ASTON MARTIN V8 VOLANTE (1998) SENSORI, INTERRUTTORI, SOLENOIDI, MOTORI ECC DIAGRAMMA DELLE PARTI")
-part-diagram-9.1.webp "ASTON MARTIN V8 VOLANTE (1998) EQUIPAGGIAMENTO OPZIONALE DIAGRAMMA DELLE PARTI")
-part-diagram-9.2.webp "ASTON MARTIN V8 VOLANTE (1998) STRUMENTI E ARTICOLI VARI DIAGRAMMA DELLE PARTI")
-part-diagram-1.1.webp "ASTON MARTIN V8 VOLANTE (1998) BLOCCO CILINDRO DIAGRAMMA DELLE PARTI")
-part-diagram-1.2.webp "ASTON MARTIN V8 VOLANTE (1998) ALBERO MOTORE, PISTONI E ASTE DIAGRAMMA DELLE PARTI")
-part-diagram-1.3.webp "ASTON MARTIN V8 VOLANTE (1998) TESTE DEI CILINDRI DIAGRAMMA DELLE PARTI")
-part-diagram-1.4a.webp "ASTON MARTIN V8 VOLANTE (1998) SCATOLA DELLA DISTRIBUZIONE, POMPA DELL'ACQUA E RUOTE DENTATE DIAGRAMMA DELLE PARTI")
-part-diagram-1.4b.webp "ASTON MARTIN V8 VOLANTE (1998) CINTURE E CATENE DIAGRAMMA DELLE PARTI")
-part-diagram-1.5.webp "ASTON MARTIN V8 VOLANTE (1998) POMPA E COPPA DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-1.6.webp "ASTON MARTIN V8 VOLANTE (1998) SISTEMA DI RAFFREDDAMENTO DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-1.7a.webp "ASTON MARTIN V8 VOLANTE (1998) SISTEMA DI RAFFREDDAMENTO AD ACQUA DIAGRAMMA DELLE PARTI")
-part-diagram-1.7b.webp "ASTON MARTIN V8 VOLANTE (1998) COFANO DELLA VENTOLA DEL RADIATORE DIAGRAMMA DELLE PARTI")
-part-diagram-1.8.webp "ASTON MARTIN V8 VOLANTE (1998) SUPPORTI DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-1.9.webp "ASTON MARTIN V8 VOLANTE (1998) GENERATORE, MOTORINO DI AVVIAMENTO E POMPA DELL'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-2.1.webp "ASTON MARTIN V8 VOLANTE (1998) COLLEGAMENTO E CONTROLLI DELL'ACCELERATORE DIAGRAMMA DELLE PARTI")
-part-diagram-2.2a.webp "ASTON MARTIN V8 VOLANTE (1998) COLLETTORI DI ASPIRAZIONE E PLENUM DIAGRAMMA DELLE PARTI")
-part-diagram-2.2b.webp "ASTON MARTIN V8 VOLANTE (1998) FILTRI DELL'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-2.3.webp "ASTON MARTIN V8 VOLANTE (1998) SISTEMA DI INIEZIONE DELL'ARIA SECONDARIA DIAGRAMMA DELLE PARTI")
-part-diagram-2.4.webp "ASTON MARTIN V8 VOLANTE (1998) SISTEMA DI VUOTO DIAGRAMMA DELLE PARTI")
-part-diagram-2.5.webp "ASTON MARTIN V8 VOLANTE (1998) INIEZIONE ELETTRONICA DEL CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-2.6.webp "ASTON MARTIN V8 VOLANTE (1998) SISTEMA DI ALIMENTAZIONE CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-2.7.webp "ASTON MARTIN V8 VOLANTE (1998) IMPIANTO DI SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-3.1.webp "ASTON MARTIN V8 VOLANTE (1998) CONVERTITORE DI COPPIA DIAGRAMMA DELLE PARTI")
-part-diagram-3.2.webp "ASTON MARTIN V8 VOLANTE (1998) RAFFREDDAMENTO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-3.3a.webp "ASTON MARTIN V8 VOLANTE (1998) SELETTORE MARCIA DIAGRAMMA DELLE PARTI")
-part-diagram-3.3b.webp "ASTON MARTIN V8 VOLANTE (1998) COLLEGAMENTO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-3.3c.webp "ASTON MARTIN V8 VOLANTE (1998) CAMBIO A QUATTRO VELOCITÀ DIAGRAMMA DELLE PARTI")
-part-diagram-3.4.webp "ASTON MARTIN V8 VOLANTE (1998) TUBO DI TORSIONE E ALBERO DELL'ELICA DIAGRAMMA DELLE PARTI")
-part-diagram-3.5.webp "ASTON MARTIN V8 VOLANTE (1998) UNITÀ IPOIDE DIAGRAMMA DELLE PARTI")
-part-diagram-3.6.webp "ASTON MARTIN V8 VOLANTE (1998) GRUPPO ALBERO MOTORE E MOZZO DIAGRAMMA DELLE PARTI")
-part-diagram-4.1.webp "ASTON MARTIN V8 VOLANTE (1998) SOSPENSIONI ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-4.2.webp "ASTON MARTIN V8 VOLANTE (1998) SOSPENSIONE POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-4.3.webp "ASTON MARTIN V8 VOLANTE (1998) PIANTONE DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-4.4.webp "ASTON MARTIN V8 VOLANTE (1998) SERVOSTERZO DIAGRAMMA DELLE PARTI")
-part-diagram-5.1.webp "ASTON MARTIN V8 VOLANTE (1998) SERVO E MODULATORE DIAGRAMMA DELLE PARTI")
-part-diagram-5.2.webp "ASTON MARTIN V8 VOLANTE (1998) FRENI ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-5.3.webp "ASTON MARTIN V8 VOLANTE (1998) FRENI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-5.4.webp "ASTON MARTIN V8 VOLANTE (1998) FRENO A MANO DIAGRAMMA DELLE PARTI")
-part-diagram-5.5.webp "ASTON MARTIN V8 VOLANTE (1998) INGRANAGGIO A PEDALE DIAGRAMMA DELLE PARTI")
-part-diagram-5.6.webp "ASTON MARTIN V8 VOLANTE (1998) RUOTE E PNEUMATICI DIAGRAMMA DELLE PARTI")
-part-diagram-6.1.webp "ASTON MARTIN V8 VOLANTE (1998) COMPONENTI ELETTRICI DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-6.2a.webp "ASTON MARTIN V8 VOLANTE (1998) FARI DIAGRAMMA DELLE PARTI")
-part-diagram-6.2b.webp "ASTON MARTIN V8 VOLANTE (1998) LAMPADE PER ESTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-6.2c.webp "ASTON MARTIN V8 VOLANTE (1998) LAMPADE PER INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-6.2d.webp "ASTON MARTIN V8 VOLANTE (1998) LAMPADINE DIAGRAMMA DELLE PARTI")
-part-diagram-6.3a.webp "ASTON MARTIN V8 VOLANTE (1998) TERGICRISTALLI DIAGRAMMA DELLE PARTI")
-part-diagram-6.3b.webp "ASTON MARTIN V8 VOLANTE (1998) LAVAVETRI DIAGRAMMA DELLE PARTI")
-part-diagram-6.4a.webp "ASTON MARTIN V8 VOLANTE (1998) COMPONENTI SOTTOCOFANO, FINO AL VIN 89026 DIAGRAMMA DELLE PARTI")
-part-diagram-6.4b.webp "ASTON MARTIN V8 VOLANTE (1998) COMPONENTI SOTTOCOFANO, VIN 89027 ATTIVO DIAGRAMMA DELLE PARTI")
-part-diagram-6.5.webp "ASTON MARTIN V8 VOLANTE (1998) MODULI DI CONTROLLO ELETTRONICO DIAGRAMMA DELLE PARTI")
-part-diagram-6.6a.1.webp "ASTON MARTIN V8 VOLANTE (1998) STRUMENTI E CONTROLLI DIAGRAMMA DELLE PARTI")
-part-diagram-6.6a.2.webp "ASTON MARTIN V8 VOLANTE (1998) STRUMENTO E CONTROLLI DIAGRAMMA DELLE PARTI")
-part-diagram-6.6b.webp "ASTON MARTIN V8 VOLANTE (1998) STRUMENTI E CONTROLLI DIAGRAMMA DELLE PARTI")
-part-diagram-6.6c.webp "ASTON MARTIN V8 VOLANTE (1998) STRUMENTI E CONTROLLI DIAGRAMMA DELLE PARTI")
-part-diagram-6.7.webp "ASTON MARTIN V8 VOLANTE (1998) BATTERIA DIAGRAMMA DELLE PARTI")
-part-diagram-6.8a.1.webp "ASTON MARTIN V8 VOLANTE (1998) RELÈ, SU VIN 89026 DIAGRAMMA DELLE PARTI")
-part-diagram-6.8a.2.webp "ASTON MARTIN V8 VOLANTE (1998) RELÈ, VIN 89027 ACCESO DIAGRAMMA DELLE PARTI")
-part-diagram-6.8b.1.webp "ASTON MARTIN V8 VOLANTE (1998) RELÈ, SU VIN 89026 DIAGRAMMA DELLE PARTI")
-part-diagram-6.8b.2.webp "ASTON MARTIN V8 VOLANTE (1998) RELÈ, VIN 89027 ACCESO DIAGRAMMA DELLE PARTI")
-part-diagram-6.9.webp "ASTON MARTIN V8 VOLANTE (1998) IMBRACATURE DIAGRAMMA DELLE PARTI")
-part-diagram-7.1.webp "ASTON MARTIN V8 VOLANTE (1998) TELAIO DEL TELAIO DIAGRAMMA DELLE PARTI")
-part-diagram-7.2a.webp "ASTON MARTIN V8 VOLANTE (1998) STRUTTURA FRONTALE DIAGRAMMA DELLE PARTI")
-part-diagram-7.2b.webp "ASTON MARTIN V8 VOLANTE (1998) STRUTTURA POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-7.2c.webp "ASTON MARTIN V8 VOLANTE (1998) STRUTTURA POSTERIORE, PARAURTI E BAGAGLIAIO DIAGRAMMA DELLE PARTI")
-part-diagram-7.2d.webp "ASTON MARTIN V8 VOLANTE (1998) PANNELLI DEL PAVIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-7.2e.webp "ASTON MARTIN V8 VOLANTE (1998) SOVRASTRUTTURA DIAGRAMMA DELLE PARTI")
-part-diagram-7.3a.webp "ASTON MARTIN V8 VOLANTE (1998) PANNELLI DEL CORPO DIAGRAMMA DELLE PARTI")
-part-diagram-7.3b.webp "ASTON MARTIN V8 VOLANTE (1998) SPORTELLI DEL SERBATOIO DEL CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-7.4a.webp "ASTON MARTIN V8 VOLANTE (1998) PORTE DIAGRAMMA DELLE PARTI")
-part-diagram-7.4b.webp "ASTON MARTIN V8 VOLANTE (1998) MECCANISMO DI CHIUSURA DELLA PORTA DIAGRAMMA DELLE PARTI")
-part-diagram-7.4c.1.webp "ASTON MARTIN V8 VOLANTE (1998) SIGILLI METEOROLOGICI DIAGRAMMA DELLE PARTI")
-part-diagram-7.4c.2.webp "ASTON MARTIN V8 VOLANTE (1998) SIGILLI METEOROLOGICI DIAGRAMMA DELLE PARTI")
-part-diagram-7.5a.1.webp "ASTON MARTIN V8 VOLANTE (1998) ACCESSORI PER IL CORPO DIAGRAMMA DELLE PARTI")
-part-diagram-7.5a.2.webp "ASTON MARTIN V8 VOLANTE (1998) ACCESSORI PER IL CORPO DIAGRAMMA DELLE PARTI")
-part-diagram-7.5b.webp "ASTON MARTIN V8 VOLANTE (1998) ACCESSORI PER IL CORPO DIAGRAMMA DELLE PARTI")
-part-diagram-7.6a.webp "ASTON MARTIN V8 VOLANTE (1998) COFANO DIAGRAMMA DELLE PARTI")
