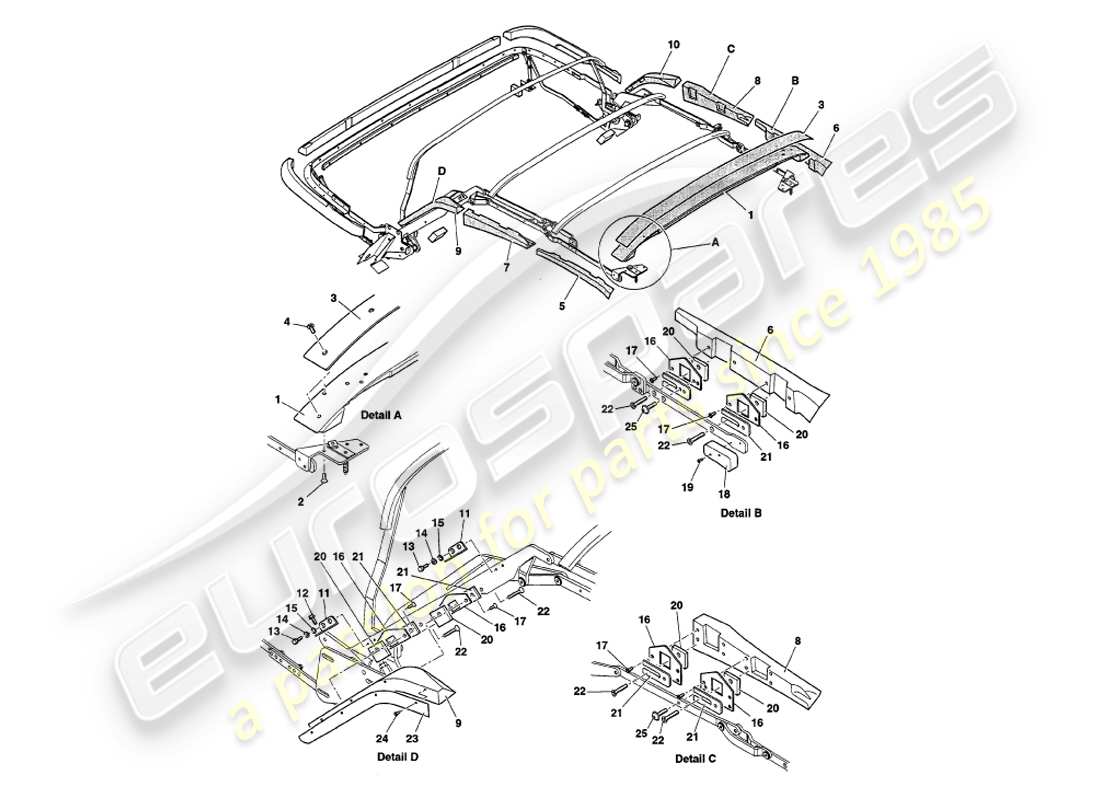

7.9C.1 - Legni del telaio della cappa
Aston Martin V8 Volante (1997) Hood Frame Woods Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 1
MPN: 93-61361
GRUPPO LEGNO, TESTATA ANTERIORE
# 2
MPN: 696577
VITE, M6X20, CSK
da £0,47
da £0,47
# 2
MPN: 692296
VITE, M6X30, CSK
da £0,47
da £0,47
# 3
MPN: 93-60067
PIASTRA DI RIVESTIMENTO, TESTATA
da £25,83
da £25,83
# 4
MPN: 696578
VITE, NO.6 X 1/2 CHIUSURA A CHIUSURA
da £0,47
da £0,47
# 5
MPN: 93-65780
GRUPPO LEGNO, CANTRAIL ANTERIORE, DESTRA
da £137,75
da £137,75
# 6
MPN: 93-65781
GRUPPO LEGNO, CANTRAIL ANTERIORE, SX
da £137,75
da £137,75
# 7
MPN: 93-65784
GRUPPO LEGNO, CANTRAIL POSTERIORE, DESTRO
da £137,75
da £137,75
# 8
MPN: 93-65785
GRUPPO LEGNO, CANTRAIL POSTERIORE, SX
da £137,75
da £137,75
# 9
MPN: 93-65788
GRUPPO LEGNO, MONTANTE C, DESTRO
da £137,75
da £137,75
# 10
MPN: 93-65789
GRUPPO LEGNO, MONTANTE C, SX
da £137,75
da £137,75
# 11
MPN: 93-64443
STAFFA DI FISSAGGIO, MONTANTE C
da £2,18
da £2,18
# 12
MPN: 692011
VITE, FLG, NO.10 X 3/4
da £0,47
da £0,47
# 13
MPN: 692353
VITE, M4X8
da £0,48
da £0,48
# 14
MPN: 692064
Rondella, SPRF, M4
da £0,47
da £0,47
# 15
MPN: 692054
Rondella, PIASTRA, M4
da £0,47
da £0,47
# 16
MPN: 93-62017
ATTACCO PIASTRA, CORTO, CANTRAIL
Alternative
da £6,34
da £6,34
# 16
MPN: 93-61847
ATTACCO PIASTRA, INTERMEDIO, CANTRAIL
Alternative
da £6,51
da £6,51
# 16
MPN: 93-61987
ATTACCO PIASTRA, INTERMEDIO, CANTRAIL
Alternative
da £6,70
da £6,70
# 17
MPN: 696578
VITE, NO.6 X 1/2
da £0,47
da £0,47
# 18
MPN: 93-66535
BLOCCO, VIRATA, CANTRAIL ANTERIORE, SINISTRO
da £4,06
da £4,06
# 18
MPN: 93-66534
BLOCCO, VIRATA, CANTRAIL ANTERIORE, DESTRO
da £4,06
da £4,06
# 19
MPN: 696127
VITE, M4X25
da £0,47
da £0,47
# 20
MPN: 93-61902
PIASTRA MASCHIATA
# 21
MPN: 93-66101
DISTANZIATORE, LEGNO DEL CANTRAIL
Alternative
da £1,28
da £1,28
# 21
MPN: 93-66102
DISTANZIATORE, LEGNO DEL CANTRAIL
Alternative
da £1,49
da £1,49
# 22
MPN: 696674
VITE, M6X16
Alternative
da £0,47
da £0,47
# 22
MPN: 696577
VITE, M6X20
Alternative
da £0,47
da £0,47
# 23
MPN: 93-66092
PIASTRA, TENUTA DEL MONTANTE C
da £7,16
da £7,16
# 24
MPN: 696260
VITE, NO.6 X 5/8
da £0,47
da £0,47
# 25
MPN: 695851
VITE, FLG, NO.8 X 25
da £0,47
da £0,47
