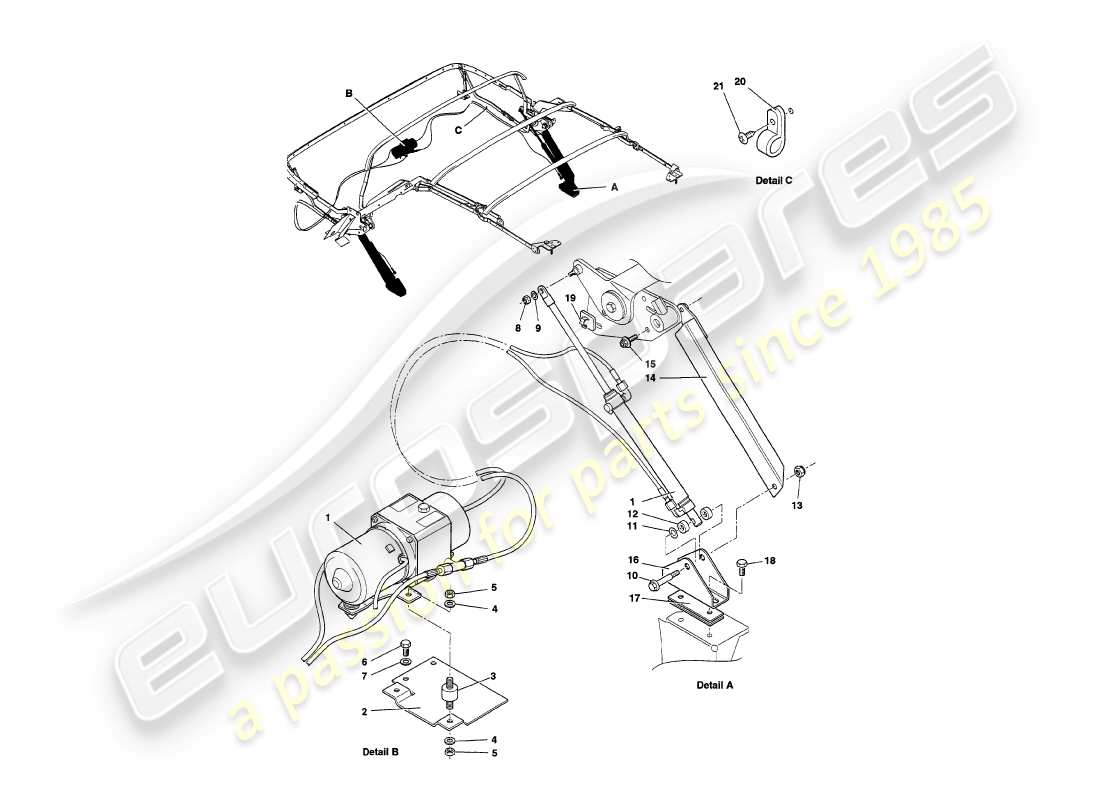

7.9B - Idraulica del cofano
Aston Martin V8 Volante (1997) Hood Hydraulics Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 1
MPN: 93-60478
IMPIANTO IDRAULICO COFANO COMPLETO
# 2
MPN: 93-65943
PIASTRA DI MONTAGGIO, POMPA IDRAULICA
da £6,94
da £6,94
# 3
MPN: 93-61476
ISOLATORE, POMPA DEL COFANO
da £8,20
da £8,20
# 4
MPN: 692056
Rondella, PIASTRA, M6
Isolatori
da £0,47
da £0,47
# 5
MPN: 692076
Noce, M6
Isolatori
da £0,47
da £0,47
# 6
MPN: 692262
VITE, M6X12
Attacco pompa
da £0,47
da £0,47
# 7
MPN: 692056
Rondella, PIASTRA, M6
Attacco pompa
da £0,47
da £0,47
# 8
MPN: 692151
DADO, NYLOC, M6
Attacco pistone superiore
da £0,57
da £0,57
# 9
MPN: 695859
Rondella, INSEGNA, M8
Attacco pistone superiore
da £0,47
da £0,47
# 10
MPN: 93-61354
BULLONE DI MONTAGGIO INFERIORE DEL RAM PRINCIPALE
da £13,53
da £13,53
# 11
MPN: 696502
Rondella, ONDULATA, M10
da £0,47
da £0,47
# 12
MPN: 93-61356
DISTANZIALE MONTAGGIO RAM INFERIORE
da £1,49
da £1,49
# 13
MPN: 692135
DADO, NYLOC, M8
da £0,99
da £0,99
# 14
MPN: 93-61645
GRUPPO SUPPORTO SUPPORTO RAM COFANO
# 15
MPN: 695567
VITE, M8X20
Staffa supporto pistone cofano
da £0,83
da £0,83
# 16
MPN: 93-61648
STAFFA SUPPORTO RAM COFANO
da £8,20
da £8,20
# 17
MPN: 93-61649
IMBALLATORE, STAFFA DI SUPPORTO
Nominalmente 6 per auto
da £1,73
da £1,73
# 18
MPN: 695567
VITE, M8X20
Staffa supporto pistone cofano
da £0,83
da £0,83
# 19
MPN: 694791
CLIP AUTOADESIVA
da £1,35
da £1,35
# 20
MPN: 695979
CLIP, TUBO AL TELAIO
da £0,52
da £0,52
# 21
-
VITE, ATTACCO A CLIP
